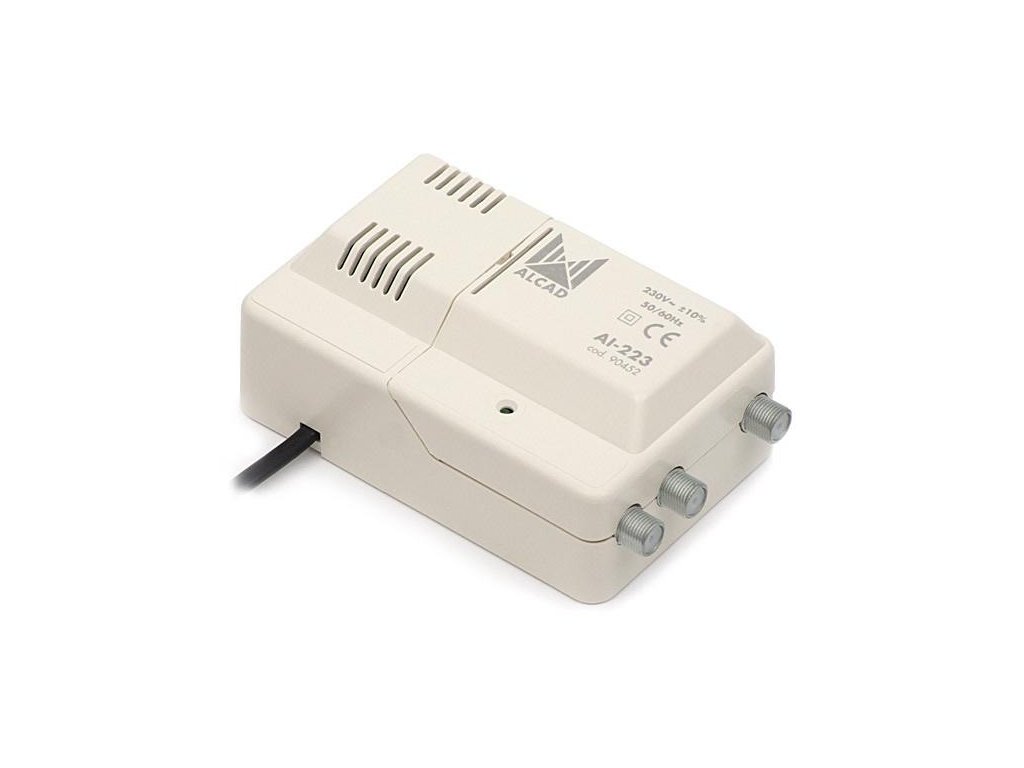

Alcad AL-223 VHF-UHF 1we/2wy širokopásmový zesilovač

Alcad AL-223 VHF-UHF 1we/2wy širokopásmový zesilovač

Účel

Zesilovač AI-223 byl navržen pro distribuci signálů kabelové televize do několika přijímačů. Základní vlastností zesilovače je provoz v pásmu 86 - 862 MHz. Díky absenci mezer v šířce pásma lze zesilovač použít v jakékoli kabelové síti. Lze jej také použít pro distribuci signálů z komunitní anténní instalace.

Popis

Řízení zesílení je kombinováno s korekcí útlumových charakteristik kabelu. Zesilovač má pasivní zpětný kanál KZ 0 - 65 MHz, který umožňuje připojení ke kabelovému modemu. Lze jej použít v instalacích, které používají kabelové prodlužovače dálkového ovládání, např. Power Link.

Bezpečnost při používání zesilovače

Zesilovače AI-221 a AI-223 jsou napájeny z vestavěného stabilizovaného zdroje. Nejsou určeny pro venkovní provoz. Nesmí být instalovány v prostředí s vysokou vlhkostí nebo v blízkosti radiátorů či jiných zdrojů tepla. Je nutné větrání. Vzhledem k možnosti poškození nepřipojujte napájecí zdroj, dokud nejsou všechna připojení správně provedena.

Technické specifikace

• Kód R90452
• Typ: AI-223
• Výstupy: 2
• Frekvenční rozsah [MHz]: 0 - 65 (zpětný kanál), 86 - 862 (VHF/UHF)
• Zisk [dB]: -5,5±1 (zpětný kanál), 25±1 (VHF/UHF)
• Nastavení zisku [dB]: 15 / 10 (VHF/UHF)
• Výstupní úroveň [dBμV]: 105 DIN45004B
• Činitel hluku [dB]: < 6
• Útlum odrazu [dB]: > 10
• Napájení [V]: 230±10 % 50/60 Hz
• VA: 5.5

Sada obsahuje:

• Zesilovač Alcad AL-223
