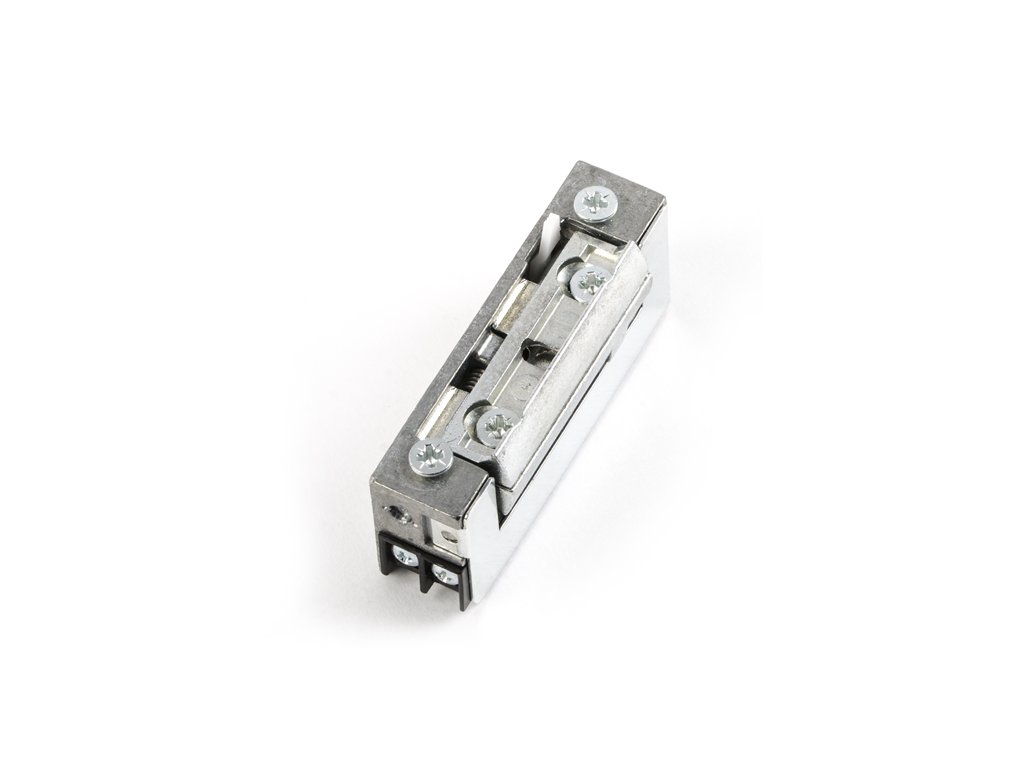

ELEKTRA R5 24V blokovací zámek R5-24.20

ELEKTRA R5 24V blokovací zámek R5-24.20

Účel

Západka R5 je určena k dálkovému otevírání levých a pravých dveří a dvoukřídlých vrat. Spolupracuje se západkou a šroubovým zámkem nebo západkovým zámkem.

Pro přizpůsobení úderníku R5 pro použití s dveřmi z hliníkových a PVC profilů byla výška elektromagnetického úderníku snížena z 21 mm u verze R4 na 16,5 mm u verze R5. Posunutím osy otáčení šroubu směrem dolů se dosáhne efektu obvodového pohybu šroubu, což umožňuje montáž úderníku s menším podřezáním rámu.

Výhodou úderníku jsou jeho malé rozměry, symetričnost, díky níž jej lze namontovat na levé i pravé dveře, a větší spolehlivost i v případě, že je rám dveří křivý nebo dveře pokřivené. R5 je kompatibilní se standardními dveřními deskami Elektra Plus

Díky symetrickému designu a malým rozměrům je vhodný pro systémy posuvných bran.

R5 lze použít s interkomovými systémy na všech typech vstupních dveří.

Je vyrobena z materiálů odolných proti korozi, takže ji lze instalovat venku, ale měla by být chráněna před zaplavením, povětrnostními vlivy a barvou.

Verze se závěsem

Se zámkem - provoz jako v základní verzi s další funkcí zámky západek - Pohybem páčky zámku lze dveře trvale otevřít bez elektrického impulzu. Po vrácení zajišťovací páky do původní polohy funguje úderník stejně jako v základním provedení.

Tuto verzi lze použít v prostorách, kde je vyžadováno dočasné odemknutí dveří, např. v kancelářích, provozovnách služeb během pracovní doby (veřejné prostory). Po skončení pracovní doby je možné útočníka zamknout a kontrolovat přístup pomocí interkomu.

Zapřahání se vyznačuje tichým bzučivým zvukem.

Technické údaje

vnější rozměry krytu 16,5 x 29 x 68 mm

hmotnost: 0,13 kg

přípustný tlak na dveře při uvolnění zámku: 30N (3 kG)

přípustné zatížení dveří působící na zástrčku: 3000 N (300 kG)

jmenovité napětí U: 24 ± 2V

přípustná doba nepřetržitého provozu: 30 min.

západka: nastavitelný v rozmezí 3 mm pro nastavení vůle
