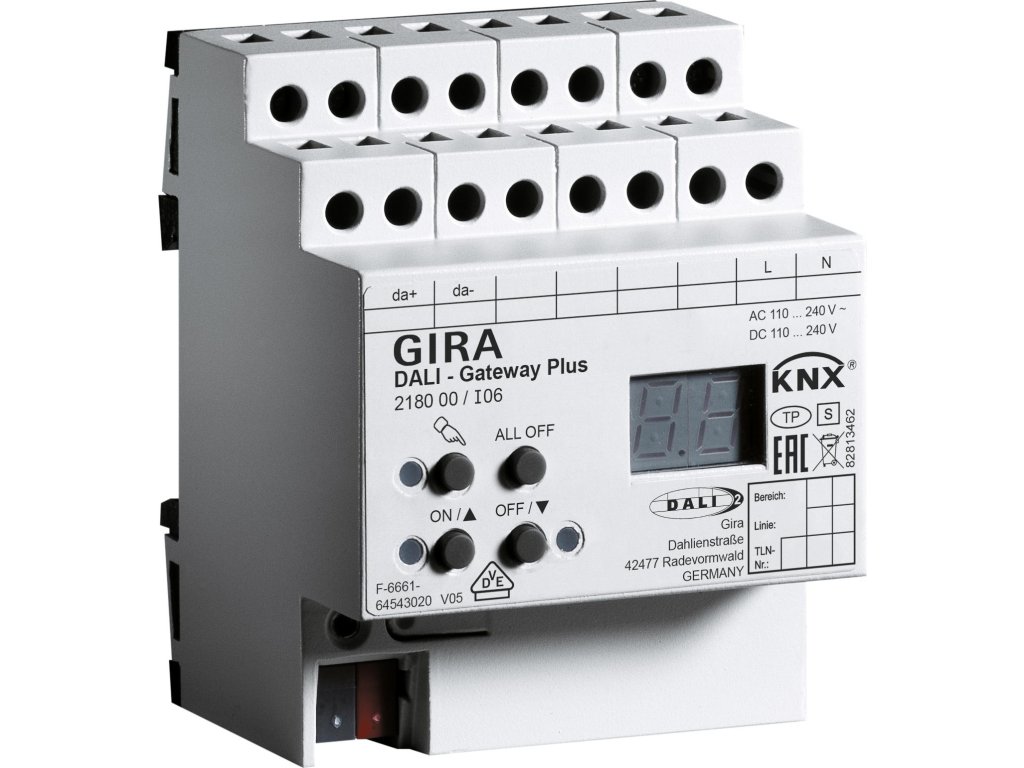

GIRA KNX DALI Plus brána 2180 00

Vlastnosti

• Kompatibilní se standardy DALI a DALI 2.
• Brána DALI Plus je brána mezi instalací KNX a instalací digitálního osvětlení DALI.
• Ovládání až 64 DALI zařízení jako individuální ovládání, skupinové ovládání až ve 32 skupinách nebo centrální ovládání pomocí obecných telegramů (skupiny 17 - 32 max. 2 zařízení v každé).
• Ruční aktivace jednotek nezávislá na sběrnici (možná také na místě s obecným telegramovým řízením).
• Funkce úspory energie: možnost odpojení zařízení DALI ve vypnutém stavu (pomocí přídavného spínacího zařízení KNX).
• 16 světelných scén.
• Skupiny lze začlenit do světelných scén.
• Konfigurovatelné ovládání efektů s až 16 sekvencemi v 1 až 500 bězích (nebo neomezeně).
• Zprávy o chybě nebo zkratu v systému DALI a zprávy o výpadku napájení.
• Aktivní nebo pasivní (objektově čitelná) funkce cyklické zpětné vazby.
• Možnost kolektivní zpětné vazby stavů připojení.
• Zprávy zpětné vazby mohou být zpožděny až do obnovení napájení sběrnice.

Funkce skupiny a zařízení

• Spínání a hodnota osvětlení: aktivní zpětná vazba (při změně nebo cyklicky odesílaná na sběrnici) nebo pasivní (čitelná z objektu).
• Nastavitelný rozsah intenzity osvětlení.
• Zapínání a vypínání úsporného osvětlení.
• Parametrizovaná metoda stmívání.
• Časové funkce (zpoždění zapnutí a vypnutí, rozšířený automatický schodišťový provoz - funkce předběžného varování podle DIN 18015-2 nebo plynulé stmívání).
• Parametrizovaná funkce blokování nebo alternativně vynucená stavová funkce pro každou skupinu. V případě funkce uzamčení je možné blikání skupin svítidel.
• Čtení stavu akčních členů DALI prostřednictvím KNX.
• Počítadlo hodin jako počítadlo dopředného a zpětného chodu s funkcí analýzy mezních hodnot.
• Online nebo offline návrh uživatelů DALI s ETS-plug-in.
• Možnost výměny jednoho vadného uživatele DALI během provozu bez ETS.

Provoz nouzových svítilen

• Vhodné pro použití v instalacích nouzového osvětlení.
• Řízení a monitorování jednobateriových a centralizovaných instalací nouzového osvětlení DALI.
• Spolupráce s převodníky nouzového osvětlení DALI podle normy EN 62386-202 (bezpečnostní svítidla napájená jednou baterií s konektorem DALI): test funkce, test nepřetržitého provozu, test omezeného nepřetržitého provozu, dotaz na stav nabití baterie.

Specifikace

KNX médium: TP256

Jmenovité napětí

AC 110 až 240 V, 50/60 Hz

DC 110 až 240 V

Spotřeba energie: max. 3 W

Konektory

KNX: Spojovací a odbočný konektor

DALI: Šroubové svorky

Délka kabelu mezi bránou a zařízením

Ø 1,5 mm²:max. 300 m

Ø 1,0 mm²:max. 238 m

Ø 0,75 mm²:max. 174 m

Ø 0,5 mm²:max. 116 m

Průřez přípojky max. 4 mm²

Okolní teplota -5 °C až +45 °C
