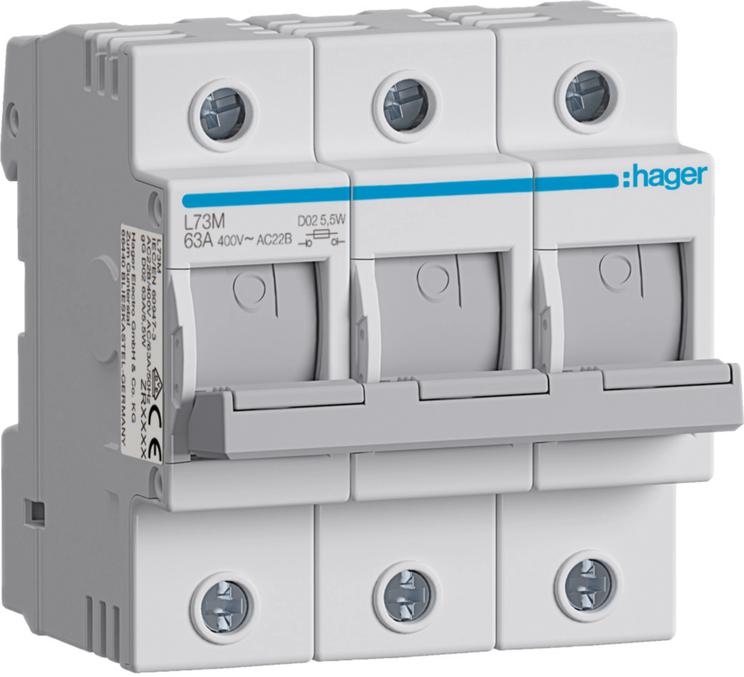

Horizontální pojistkový odpojovač D02 3 63 A Hager L73M

Účel

Modulární horizontální pojistkový odpojovač D02, určený k ochraně třífázových obvodů v nízkonapěťových instalacích; používá se jako odpojovač a držák pojistkových vložek v rozvaděčích a elektrických panelech.

Specifikace

• Typ: modulární horizontální pojistkový odpojovač D02, 3 póly (3P), katalogové číslo L73M.
• Jmenovitý proud odpojovače: 63 A; jmenovité napětí: 400 VAC; přípustné stejnosměrné napětí: 110/220 VDC.
• Kompatibilní pojistkové vložky D02 s jmenovitými proudy: 20, 25, 32, 35, 40, 50, 63 A.
• Provozní frekvence: 50 Hz; izolační napětí (Uiz): 800 V; rázové napětí (Uimp): 6000 V.
• Celkové ztráty výkonu: 5,4 W; hmotnost zařízení: 0,355 kg.
• Montáž: na lištu DIN; utahovací moment svorek: 3,3 Nm.
• Rozměry: hloubka 70 mm, výška 85 mm, délka 44 mm, šířka 81 mm; stupeň ochrany: IP20.
• Ochrana větví třífázových obvodů v průmyslových a budovových rozvaděčích.
• Použití jako vypínač a držák pojistkových vložek D02 v napájecích panelech a připojovacích skříních.
• Ochrana motorových obvodů, transformátorů a napájecích smyček, které vyžadují pojistky s různými proudovými hodnotami.
• Montáž do systémů DIN lišt v nízkonapěťových instalacích a v aplikacích s obvody DC 110/220 V.
