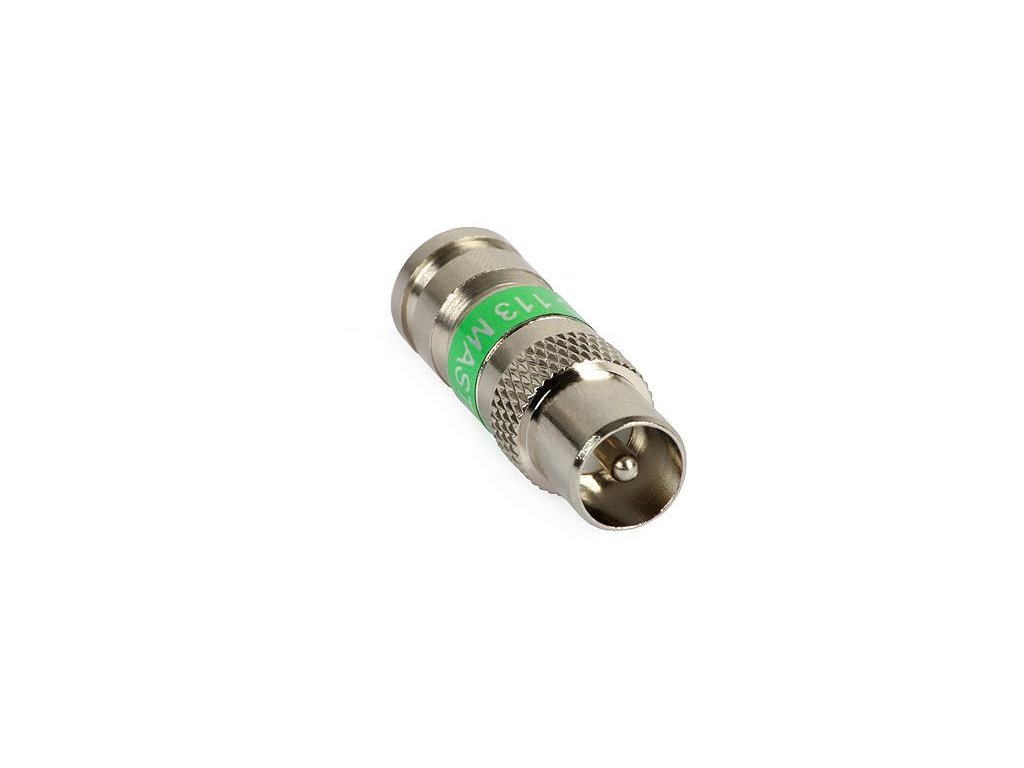

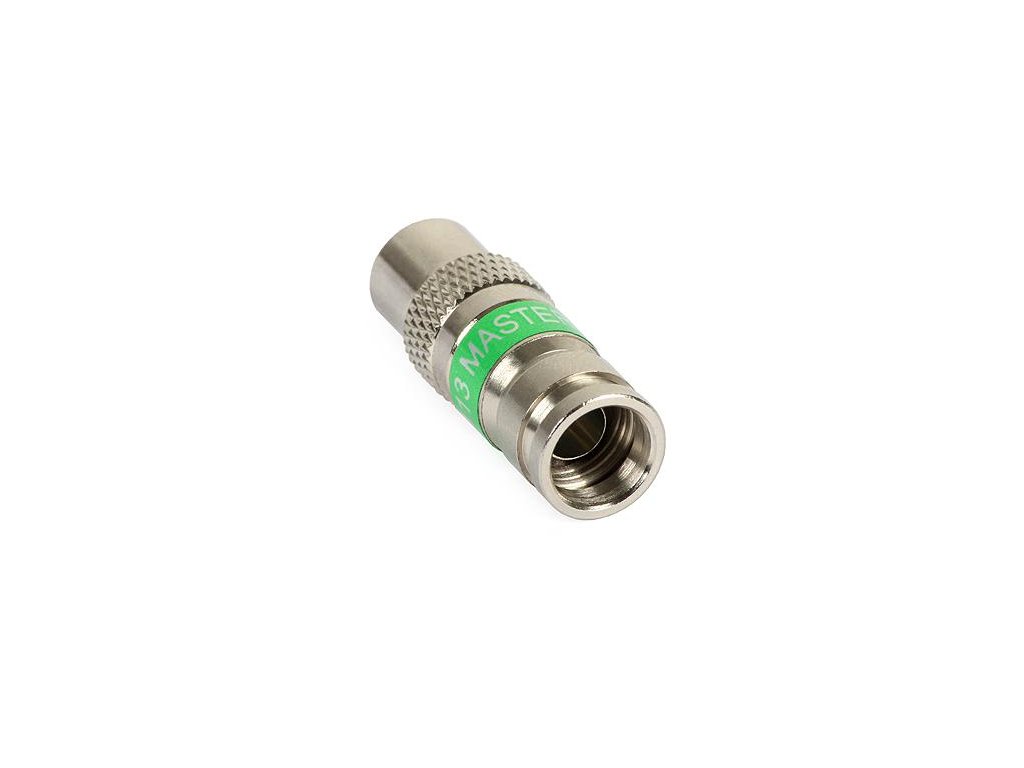

Kompresní anténní konektor M IEC 113 MASTER pro kabel Triset-113

Kompresní anténní konektor M IEC 113 MASTER pro kabel Triset-113

Účel

Monolitický kompresní konektor IEC E3005 z poniklované mosazi je určen pro kabely typu TRISET. Nejvyšší přesnost výroby ovlivňuje vzhled a kvalitu spojení. Správné krimpování je velmi snadné a zaručuje správné a dlouhodobě stabilní spojení.

Charakteristické rysy:

• široká provozní šířka pásma,
• velmi nízký útlum v celém provozním pásmu,
• vynikající přizpůsobení přenosovému vedení v celé šířce pracovního pásma,
• velmi jednoduchá a rychlá instalace - způsob upnutí: podélné stlačení,
• konektor je monolit,
• je rozměrově shodný s řadou kabelů TRISET-113,
• konstrukce tohoto konektoru je chráněna řadou patentů,
• při porovnání tohoto konektoru s jinými je třeba poznamenat, že rychlost, spolehlivost montáže a stabilita provedeného spojení odpovídají ceně konektoru.

Proces krimpování konektoru na vodič je velmi jednoduchý a rychlý:

• připravte kabel odizolováním středního vodiče 8 +/-1,4 mm a opleteného dielektrika 6,4 mm
• oplet musí být otočen nahoru přes vnější pneumatiku
• zasuňte připravený kabel do konektoru
• krimpování

Technická specifikace:

• Impedance [Ω]: 75
• Frekvenční rozsah [MHz]: 5-2400
• Typ konektoru: IEC přímá (zástrčka)
• Velikost [mm]: 8.4
• Typ montáže: podélné stlačení
• Pájené: NE
• Montáž na pouzdro: NE
• Materiál: Mosaz 360
• Externí montáž: ANO
• Příprava kabelu [mm]: 8 - střední vodič / 6,4 - dielektrikum / 6,4 - stínění
