Miniaturní přepěťová ochrana pro ochranu LAN, PTF-51-ENG/PoE/Micro/T v teplem smrštitelném pouzdře
Kód: 72237
Detailní popis produktu

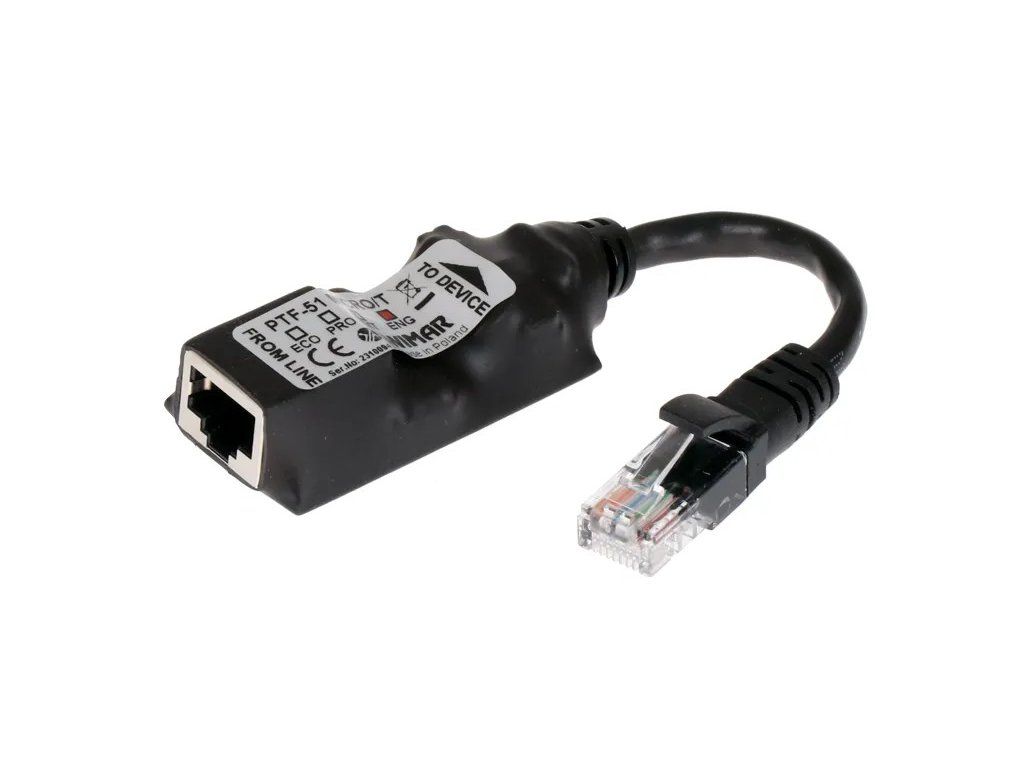

Přepěťová ochrana LAN pro IP kamery, EWIMAR PTF-51-ENG/PoE/Micro/T
Popis
PTF-51-ENG/PoE/Micro/T je nový miniaturní svodič přepětí využívající řešení Extreme No Ground. Je určen k ochraně sítí LAN, kde je problém se zemnicím vedením PE k jednotlivým kamerovým bodům nebo jiným koncovým zařízením LAN. Zařízení lze použít k ochraně externích kamer, ale ochrana se omezí pouze na eliminaci malého elektromagnetického impulzu indukovaného v kabelu LAN. Funguje se sítěmi LAN 10-BaseT a 100-BaseT založenými na kabelech UTP kategorie 5 nebo 6.
Malé rozměry a vestavěný kabel s konektorem RJ-45 umožňují snadné připojení a skrytí zařízení v malých skříních. Je ideální pro ochranu IP kamer CCTV vybavených originálními základnami skrývajícími příslušenství a veškeré přípojky. Svodič chrání před přepětím a úderem blesku i před akty vandalismu (účinky paralyzérů). Chrání individuálně každý přenosový pár, před přepětím indukovaným uvnitř jednotlivých párů a v jednotlivých párových sestavách používaných pro napájení PoE.
Pro dosažení plné účinnosti sériového svodiče ENG je nutné použít na druhé straně kabelu minimálně sériový svodič PRO (v jednokanálovém nebo vícekanálovém provedení) a opatřit jej vhodným uzemněním.
Díky použití technologie MOSFET je ochrana PTF-51 třikrát účinnější při eliminaci přepětí vznikajících v přenosových vedeních a je méně náchylná k poškození dlouhodobými přepěťovými proudy.
Speciální uspořádání propojení chrání zařízení LAN před zvýšením napětí na napájecích linkách PoE nad 58 V v jakémkoli možném standardu (přenášeném také na přenosových linkách). Uvnitř omezovače jsou propojeny linky 4-5 a 7-8, protože 100Base-T LAN je používá výhradně pro napájení PoE.
Jednotka nezajišťuje spojitost stínění kabelu FTP, pokud je tato spojitost vyžadována, je třeba použít standardní zařízení PTF-51 nebo PTF-51/DIN.

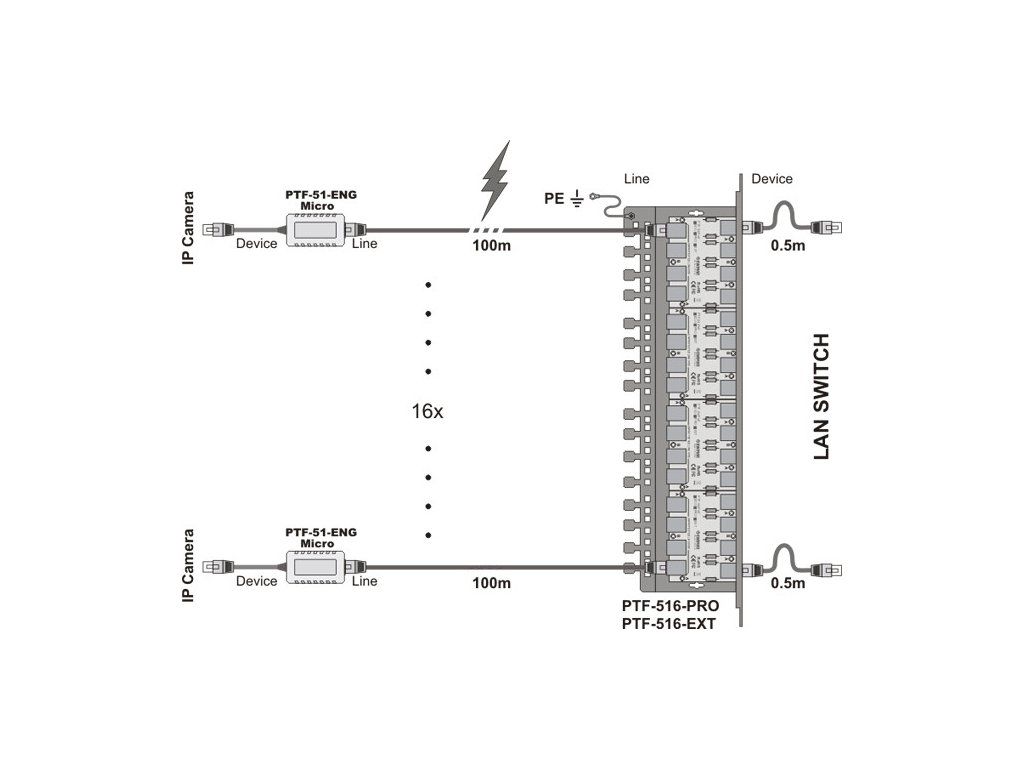

Příklady správné instalace bez uzemnění na straně kamery
Příklady správných nedoporučených konfigurací pro verzi omezovače ENG
Technické specifikace
| Datová linka | |
| Počet kanálů LAN | 1 |
| Podporované standardy sítě Ethernet | 10Base-T, 100Base-T |
| Používá se s kabeláží | FTP, UTP jakékoli kategorie |
| Vstupní konektor (nechráněná strana) | Zásuvka RJ-45 |
| Výstupní konektor (chráněná strana) | Kabel s konektorem RJ-45 |
| Počet ochranných kroků | 3 |
| Jmenovité stejnosměrné napětí (od sítě k síti) UN | 3,3 V DC |
| Maximální trvalé provozní napětí (line-to-line) UC | 3,5 V DC |
| Ochranná úroveň 1kV/μs (line-to-line) UP | <8V |
| Vybíjecí proud (8/20 µs, line-to-line) Iimp | 500A |
| Oddělovací prvek | Pojistka MOSFET |
| Chráněné linky | 1-2, 3-6 |
| Kapacita (line-to-line) @1MHz | 6-15pF |
| Sériový odpor | 6Ω / řádek |
| Jmenovitý proud IN | 300 mA / linka |
| Linka PoE | |
| Jmenovité stejnosměrné napětí (od sítě k síti) UN | 57V DC |
| Maximální trvalé provozní napětí (line-to-line) UC | 64V DC |
| Ochranná úroveň 1kV/μs (line-to-line) UP | 93V DC |
| Vybíjecí proud (8/20 µs, line-to-line) Iimp | 600A |
| Chráněné linky (páry) | (1+2)-(3+6), (4+5)-(7+8) |
| Provozní standard PoE | kompatibilní s IEEE 802.3af/at/bt-type 3 (HiPoE, UPOE) |
| Společné rysy | |
| Rozměry | 56 x 29 x 19 (mm) - bez kabelu |
| Aplikace | Ochrana interně instalovaného zařízení |
| Montáž | Volně stojící skříň |
| Způsob uzemnění | - |
| Těsnost pouzdra | IP20 |
| Provozní teplota | -40ºC ~ 60ºC |
Doplňkové parametry
| Kategorie: | Uzavretý televízny okruh Zvodiče prepätia LAN |
|---|---|
| Hmotnost: | 0.2 kg |
| EAN: | 72237 |
| Chráněná linka: | A |
| Rozměry v mm (š x v x h): | 51x31x24 (mm) |
| Typ konektoru: | RJ45 |
| Počet kanálů zařízení: | 1 |
