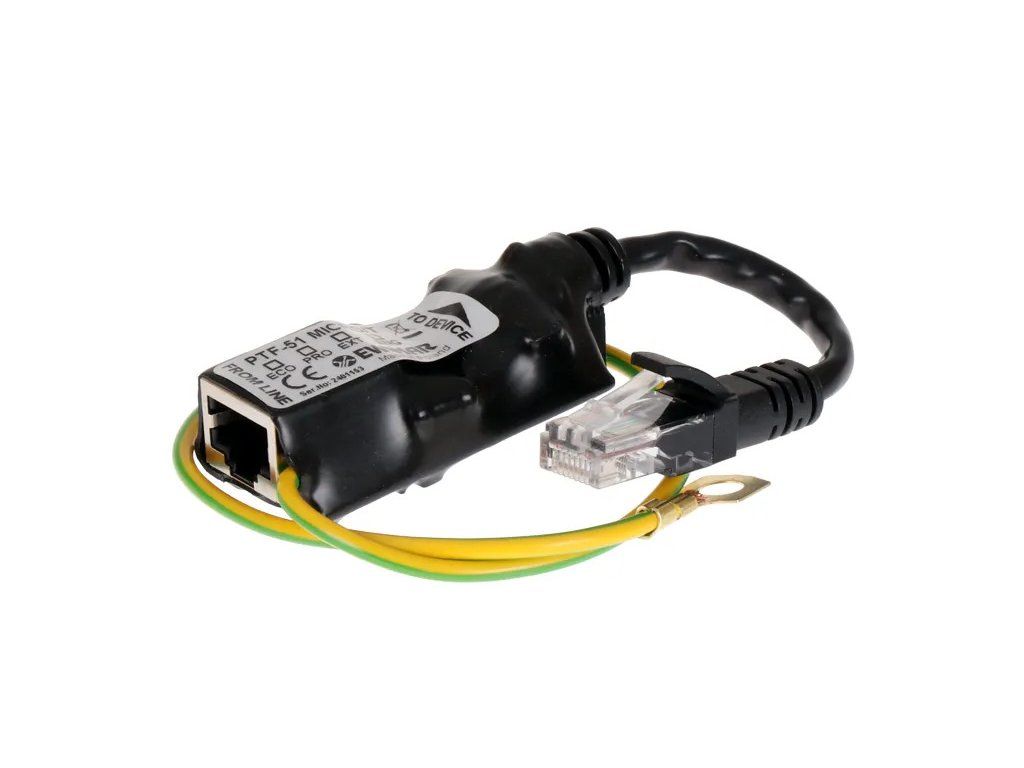

Miniaturní přepěťová ochrana pro ochranu LAN, PTF-51-PRO/PoE/Micro/T v teplem smrštitelném pouzdře
Kód: 72238
Detailní popis produktu
Miniaturní přepěťová ochrana pro ochranu LAN, PTF-51-PRO/PoE/Micro/T
Klíčové vlastnosti
- Chrání signální vedení a napájení PoE
- Ochranná účinnost až 2kA
- Dvojitá ochrana PoE
- Miniaturní rozměry
- Snadná instalace
Účel
PTF-51-PRO/PoE/Micro/T, miniaturní svodič přepětí LAN se zvýšenou účinností v teplem smrštitelném plášti, chránící kabely UTP, určený k ochraně IP kamer a portů přepínačů LAN v systémech CCTV.
Popis
PTF-51-PRO/PoE/Micro/T v2 je miniaturní svodič přepětí určený pro sítě LAN 100-BaseT založené na kabelech UTP kategorie 5 nebo 6. Malé rozměry a vestavěný kabel s konektorem umožňují rychlou a snadnou instalaci a skrytí zařízení v malých skříních. Je ideální pro ochranu IP kamer CCTV vybavených originálními základnami skrývajícími příslušenství a veškeré přípojky. Svodič chrání před přepětím a úderem blesku i před akty vandalismu (účinky paralyzérů). Zařízení chrání individuálně každý přenosový pár, přičemž přepětí nad 3,5 V v nich eliminuje, a odvádí náboje až 2,5 kA na jeden vodič do země.
Verze 2 byla od základu přepracována spolu s kabeláží a krytem, aby se zvýšila úroveň ochrany proti přepětí a zlepšily mechanické vlastnosti.
Speciální uspořádání propojení, zařízení LAN před zvýšením napětí na napájecích vedeních PoE ve všech možných standardech (přenášených také na přenosových vedeních). Linky 4-5 a 7-8 jsou propojeny, protože je LAN Base-100T používá výhradně pro napájení PoE. Omezovač chrání obě skupiny napájecích párů před zvýšením napětí nad 58 V a poškozením napájecích zdrojů koncových zařízení, jako jsou přepínače nebo IP kamery.
Doporučuje se pro ochranu koncových zařízení instalovaných ve venkovním prostředí (stěny, podkroví), kde může docházet k přeskoku jisker z jiných konstrukcí nebo kde může být hodnota indukovaného náboje uvnitř vodičů vysoká.
Jednotka nezajišťuje spojitost stínění kabelu FTP, pokud je tato spojitost vyžadována, je třeba použít standardní zařízení PTF-51 nebo PTF-51/DIN.
Aby byla zajištěna odpovídající úroveň ochrany, je nutné svodič připojit k uzemnění, nebo v případě jeho absence k ochrannému vodiči PE. Není dovoleno připojovat uzemnění svodiče k obvodům ochrany před bleskem nebo vytvářet uzemňovací bod svodiče v blízkosti uzemnění obvodu ochrany před bleskem.

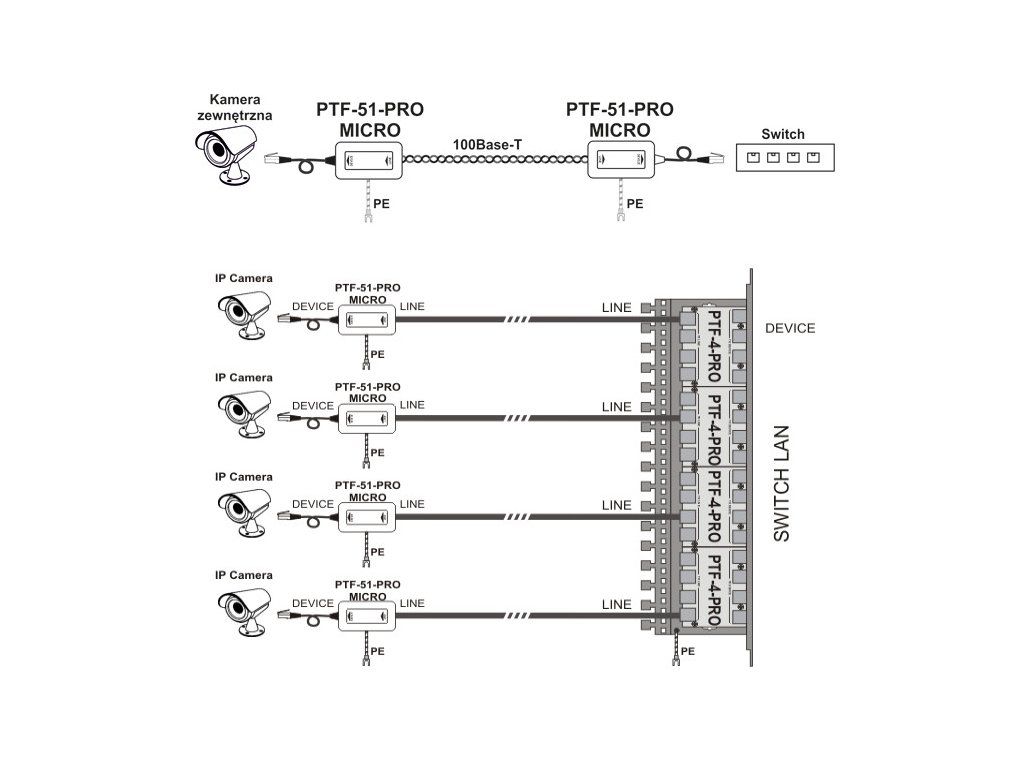

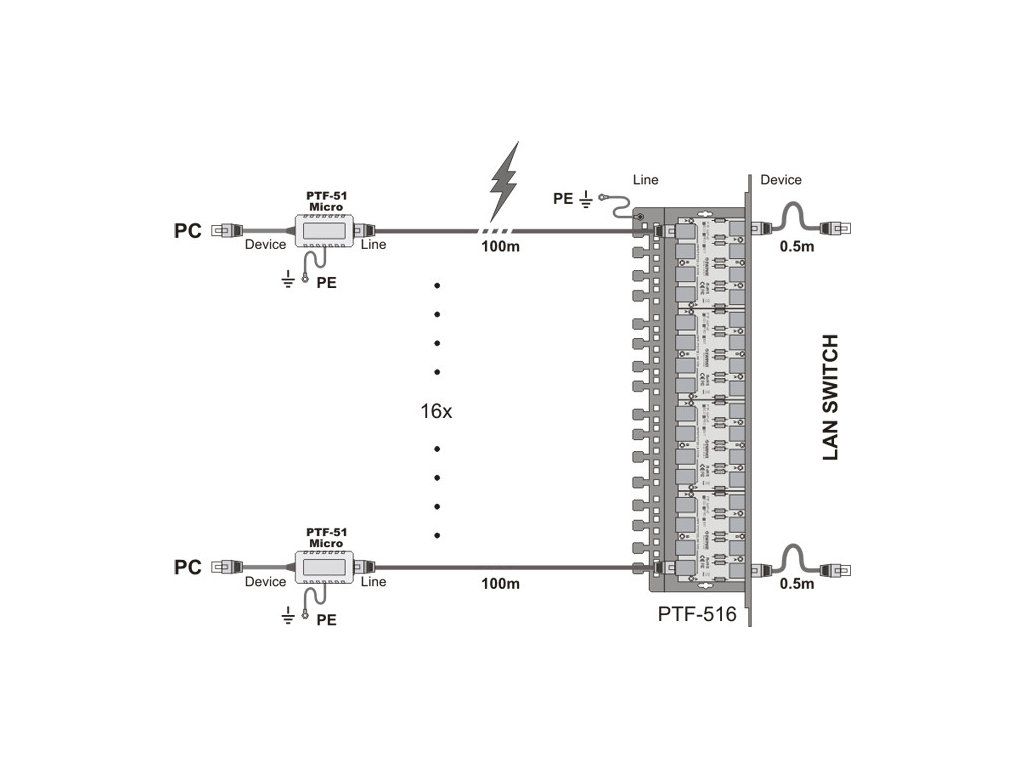

Příklady použití
Technické specifikace
| Datová linka | |
| Počet kanálů LAN | 1 |
| Podporované standardy sítě Ethernet | 10Base-T, 100Base-T |
| Používá se s kabeláží | FTP, UTP jakékoli kategorie |
| Vstupní konektor (nechráněná strana) | Zásuvka RJ-45 |
| Výstupní konektor (chráněná strana) | Kabel s konektorem RJ-45 |
| Počet ochranných kroků | 2 (GDT, TVS) |
| Jmenovité stejnosměrné napětí (od sítě k zemi) UN | 90V DC |
| Maximální trvalé provozní napětí (od sítě k zemi) UC | 110V DC |
| Ochranná úroveň 1kV/μs (vedení-zem) UP | 600V |
| Vybíjecí proud (8/20 µs, vedení-zem) Iimp / vodič | 2,5 kA (max.) |
| Bleskový proud (10/350µs, vedení-zem) Iimp | 1kA |
| Jmenovité stejnosměrné napětí (od sítě k síti) UN | 3,3 V DC |
| Maximální trvalé provozní napětí (line-to-line) UC | 3,5 V DC |
| Ochranná úroveň 1kV/μs (line-to-line) UP | 20V |
| Vybíjecí proud (8/20 µs, line-to-line) Iimp | 100A |
| Oddělovací prvek | Nárazový odpor |
| Chráněné linky | 1-2, 3-6 |
| Kapacita (line-to-line) @1MHz | 6-15pF |
| Kapacita (linie-zem) @1MHz | 1-2pF |
| Sériový odpor | 2,2Ω / řádek |
| Jmenovitý proud IN | 300 mA / linka |
| Linka PoE | |
| Jmenovité stejnosměrné napětí (od sítě k síti) UN | 57V DC |
| Maximální trvalé provozní napětí (line-to-line) UC | 64V DC |
| Ochranná úroveň 1kV/μs (line-to-line) UP | 93V DC |
| Vybíjecí proud (8/20 µs, line-to-line) Iimp | 100A |
| Jmenovité stejnosměrné napětí (od sítě k zemi) UN | 90V DC |
| Maximální trvalé provozní napětí (od sítě k zemi) UC | 110V DC |
| Ochranná úroveň 1kV/μs (vedení-zem) UP | 600V |
| Vybíjecí proud (8/20 µs, vedení-zem) Iimp / vodič | 2,5 kA (max.) |
| Chráněné linky (páry) | (1+2)-(3+6), (4+5)-(7+8) |
| Provozní standard PoE | kompatibilní s IEEE 802.3af/at/bt-type 3 (HiPoE, UPOE) |
| Společné rysy | |
| Rozměry | 56 x 29 x 19 (mm) - bez kabelu |
| Aplikace | Ochrana zařízení instalovaných v interiéru/venku |
| Montáž | Volně stojící skříň |
| Způsob uzemnění | Kabel |
| Těsnost pouzdra | IP20 |
| Provozní teplota | -40ºC ~ 60ºC |
