Pojistkový modul Pulsar AWZ536
Kód: 55398
Detailní popis produktu

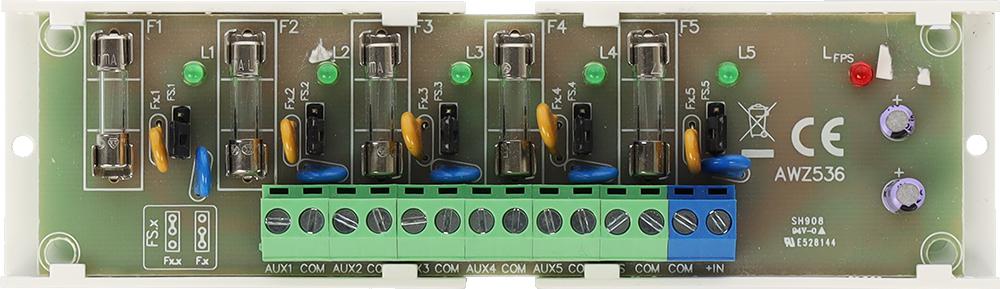

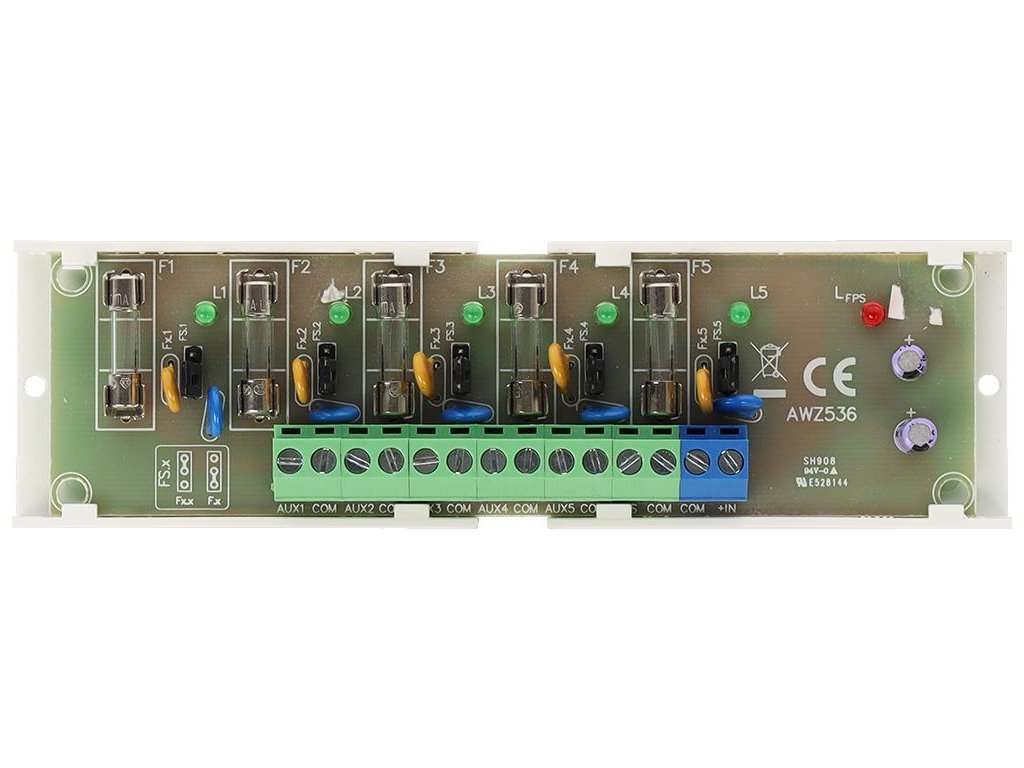

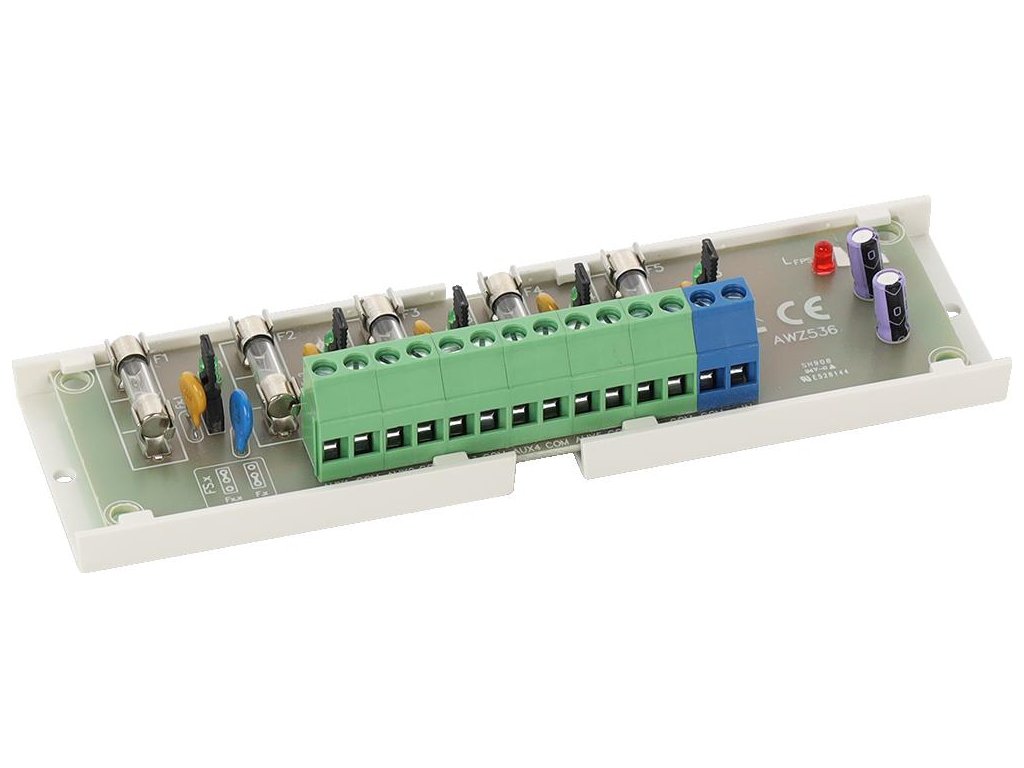

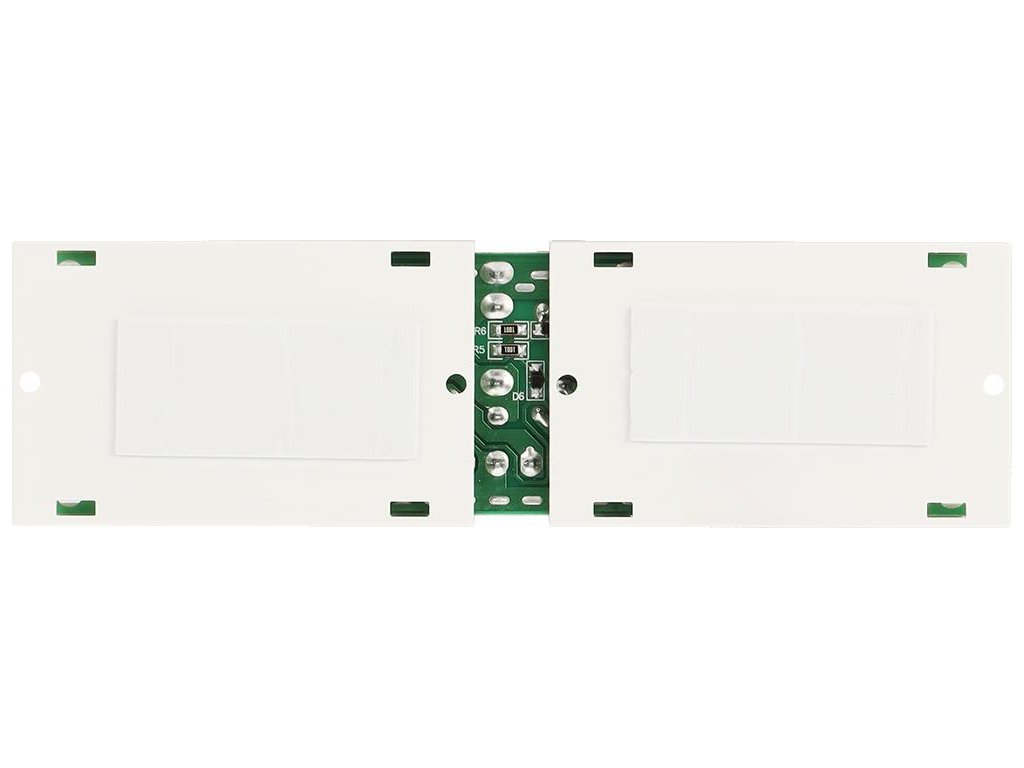

Pojistkový modul Pulsar AWZ536
ÚČEL
Pojistkový blok LB5/5x0,5A/2,5/AW je určen pro distribuci napájení v nízkonapěťových systémech vyžadujících napětí 10V÷30V DC nebo 10V÷24V AC (např. vyrovnávací PSU, transformátor atd.). Má vstup IN pro připojení napájecího zdroje a pět nezávisle chráněných napájecích výstupů AUX1÷AUX5. Každý výstup AUX je vybaven ochranou proti zkratu (SCP) v podobě 0,5A F pojistky nebo 0,5A PTC polymerové pojistky (možnost instalace 1A pojistek, nejsou součástí dodávky) a ochranou proti přepětí - varistory. Stav výstupů je indikován pěti LED diodami L1÷L5. Porucha pojistky je signalizována zhasnutím příslušné LED: L1 pro AUX1, L2 pro AUX2 atd. Kromě toho se v případě poruchy aktivuje výstup FPS (stav hi-Z) a dioda . Výstup FPS lze použít k dálkovému ovládání stavu modulu, např. k externí optické signalizaci. Modul je vhodný pro připojení kabelů o maximálním průřezu 2,5 mm² .
TECHNICKÉ ÚDAJE:
| Napájení | 10 - 24 V AC, 10 - 30 V DC |
| Výkon | 5 x 0,5 A / Uaux = Uin |
| Pojistka | 5 x 0,5 A (PTC / TOPIK) volitelný jumperem |
| Vstupy / výstupy | 1 / 5 - 2,5 mm² / 2,5 mm² odbočka |
| Rozměry | 150 x 30 x 43 [+/-2 mm] |
| Zabezpečení | SCP, OLP, přepětí |
| Technické výstupy typu OC | FPS - indikace vypnutí výstupní pojistky |
| Signalizace | optická signalizace LED |
| Záruka | 2 roky od data výroby |
| Komentáře | - montáž na napájecí zdroje řady PSD (stolní) |
Doplňkové parametry
| Kategorie: | Proudové chrániče |
|---|---|
| Hmotnost: | 1 kg |
| EAN: | 55398 |
