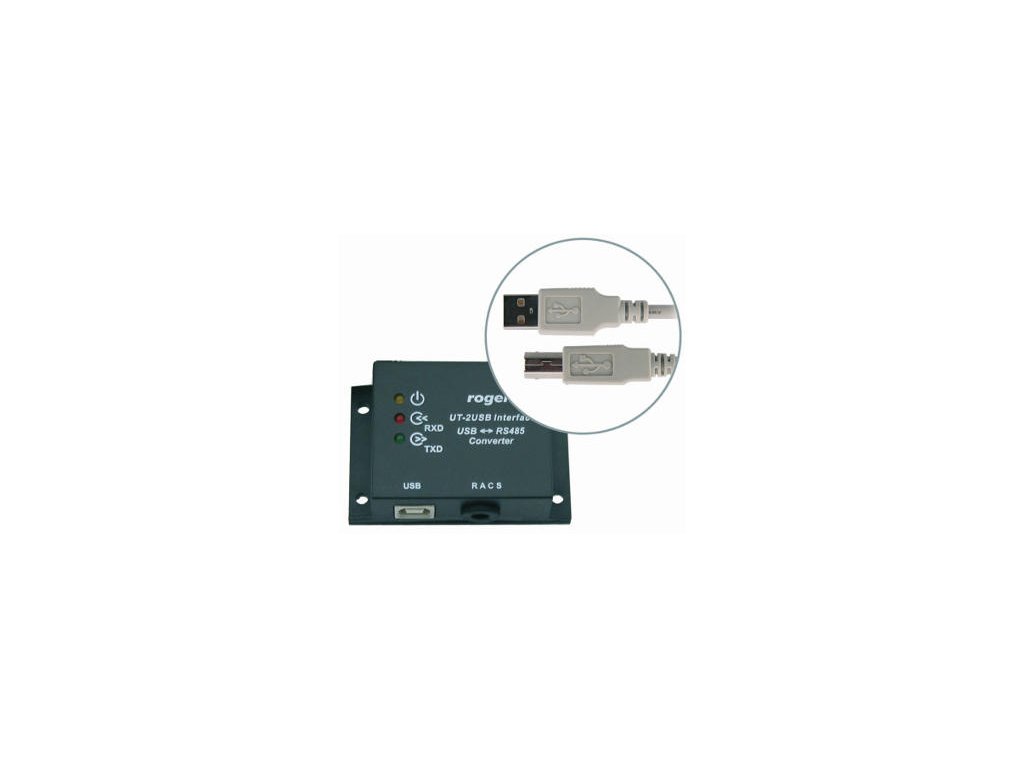

ROZHRANÍ ROGER UT-2 USB

KOMUNIKAČNÍ ROZHRANÍ
ROGER UT-2
USB RS485

POPIS OBJEKTU

UT-2USB v2.0 umožňuje komunikaci se sériovými zařízeními pracujícími ve standardu RS485 prostřednictvím portu USB v počítači. Toto rozhraní bylo v podstatě navrženo pro použití v systému kontroly přístupu RACS, lze jej však použít i v jiných situacích, kdy je třeba komunikovat se sériovým zařízením vybaveným portem RS485. Díky galvanickému oddělení zabudovanému v rozhraní UT-2USB v2.0 je počítač, ke kterému je rozhraní připojeno, elektricky oddělen od zařízení připojených ke svorkám RS485 a nehrozí nebezpečí vzniku ekvipotenciálních proudů mezi napájecí zemí.

APLIKACE

Hardwarové komunikační rozhraní USB-RS485 pro použití při konfiguraci a komunikaci v rámci systému řízení přístupu RACS 4

TECHNICKÁ SPECIFIKACE

• Jmenovité napájecí napětí modulu jmenovité napětí 12 VDC (přípustné 10...15 VDC) a 5 V z portu USB počítače
• Aktuální spotřeba : Průměrně 20 mA (ze strany 12VDC napájení) a 40 mA (ze strany USB portu počítače)
• Maximální přenosová rychlost : 230,4 kbit/s
• Maximální komunikační rozsah RS485 : 1200 m (při rychlosti 9600 kbit/s)
• Třída životního prostředí (podle EN 50131-1) - Třída I, vnitřní podmínky, Teplota: +5°C - +40°C, Rel. vlhkost: 10..95% (nekondenzující)
• Rozměry (V x Š x H) - 68 x 45 x 23 mm
• Hmotnost : cca 40 g

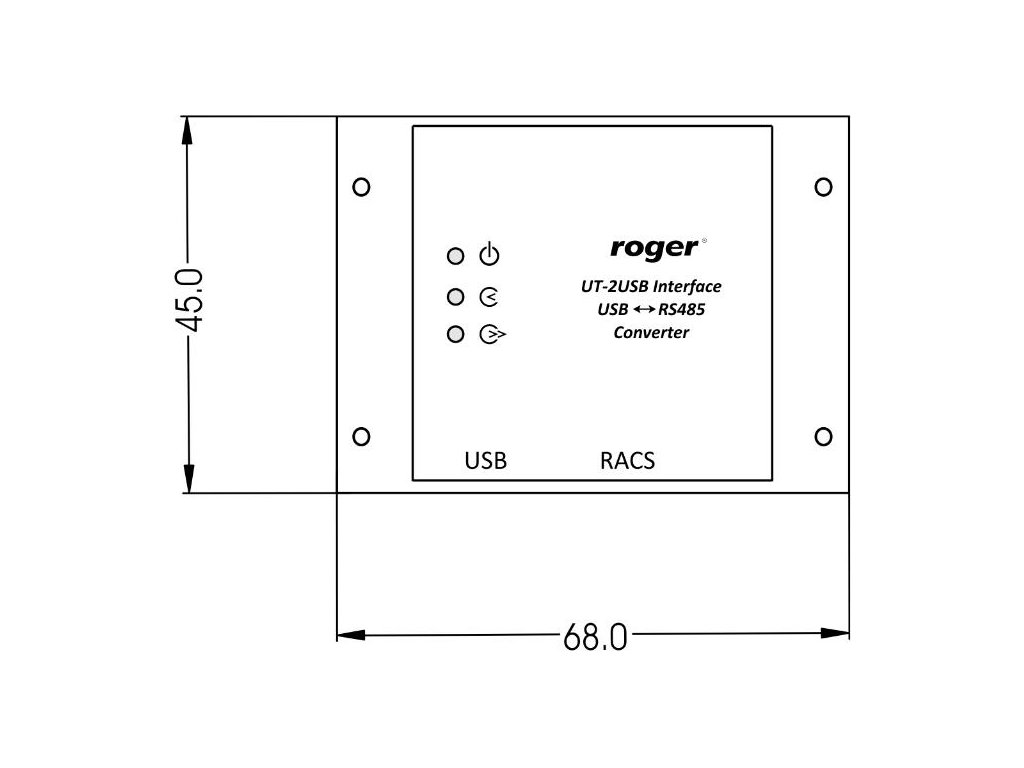

ZOBRAZENÍ A ROZMĚRY UT-2USB

SADA OBSAHUJE

• Komunikační rozhraní Roger ut-2 usb (kat. č. 1018)
• Záruka
