Sada pojezdových vozíků PSG 60.00P.80.19 pro posuvné brány na kolejnici 80 × 80 × 5 mm

Účel

Cenově výhodná sada pojezdových vozíků 60.00P.80.19 pro samonosné posuvné brány s kolejnicí 80 × 80 × 5 mm, včetně příslušenství pro montáž brány.

Součástí sady jsou dva pojízdné vozíky 60.003, nájezdová válečková lišta s koncovkou 60.011.80 a držák nájezdu 60.019. Tyto prvky slouží k plynulý chod brány, její správné podepření a stabilizace křídla v zavřené poloze . Tato sada se osvědčí jak při stavbě nové brány, tak při výměně opotřebovaných součástí stávajícího pohonných systému.

Sada obsahuje:

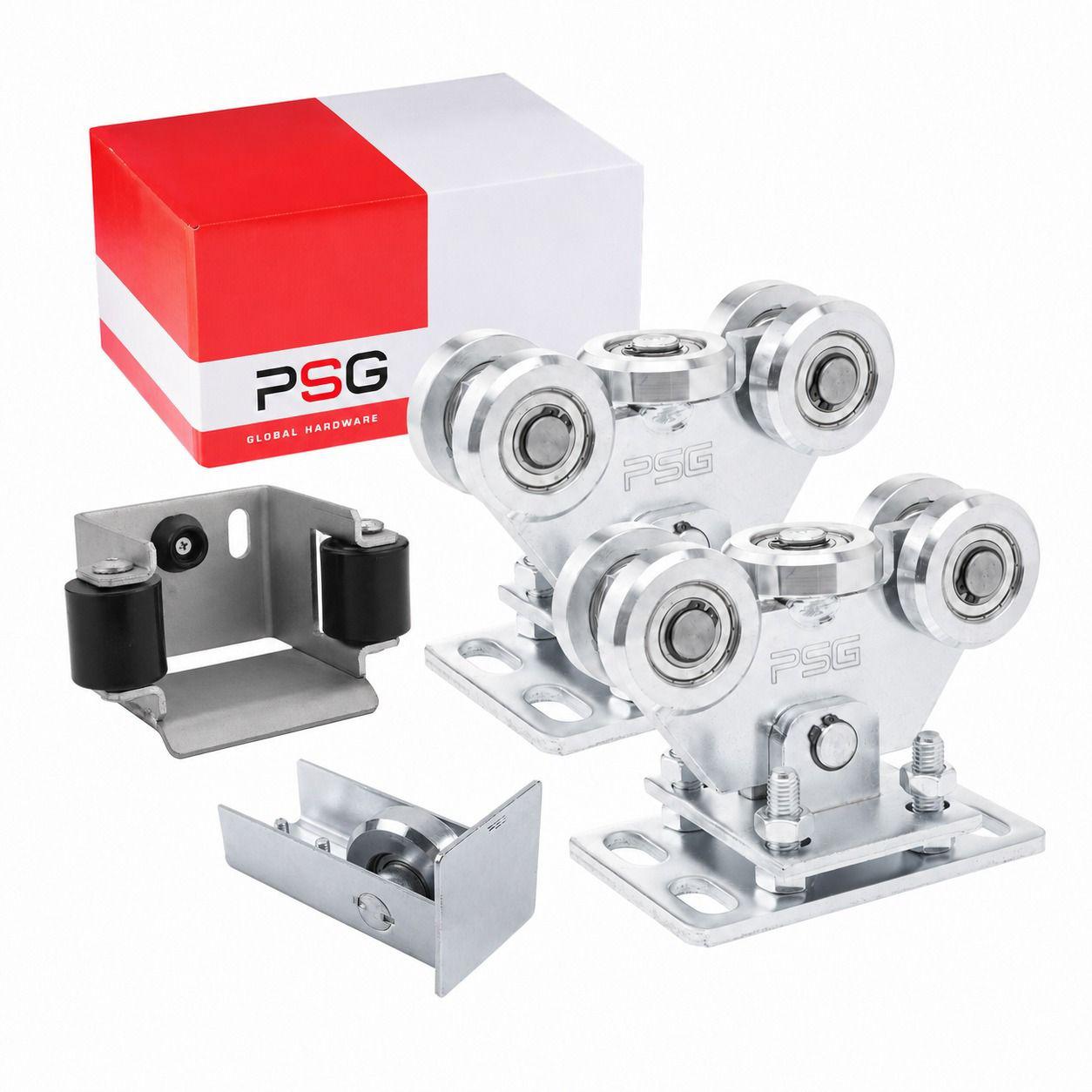

• vozíček 60.003 – 2 ks,
• nájezdový váleček s koncovkou 60.011.80 – 1 ks
• držák nájezdu 60.019 – 1 ks.

Popis

Po zavření brány se nájezdová rolka zasune mezi válečky držáku 60.019 připevněného ke sloupku, čímž křídlo je účinně naváděno a stabilizováno v konečné poloze . Držák přebírá část zatížení zavřené brány, čímž omezuje tlak působící trvale na pojízdné vozíky. Dvě plastové válečky usnadňují správné zasunutí nájezdového válečku i při nepatrných odchylkách dráhy pohybu křídla . Gumový nárazník navíc tlumí nárazy při zavírání a omezuje nárazy kovových součástí. Toto řešení zvyšuje stabilitu celé konstrukce a může omezit opotřebení součástí pojezdového systému během dlouholetého provozu brány.

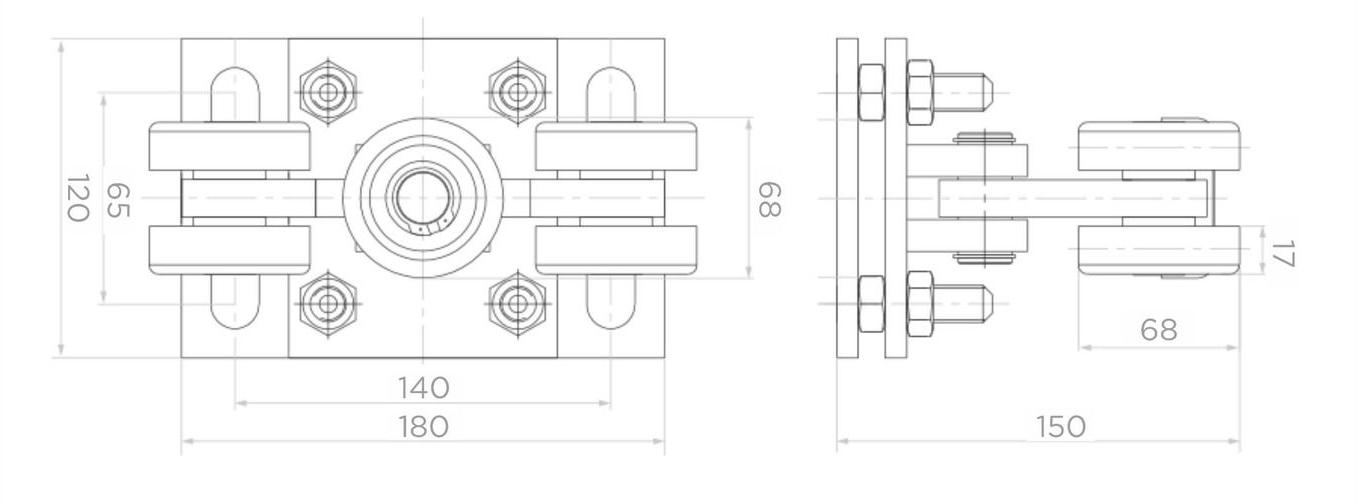

• 2 pojízdné vozíky 60.003 – každý je vybaven 5 kovovými válečky, z nichž jeden je vodorovný a zajišťuje správné vedení brány
• kývavá konstrukce vozíků – spojení se základnou pomocí čepu umožňuje přizpůsobit polohu vozíku podle dráhy, po které se brána pohybuje.
• nastavení výšky vozíků pomocí šroubů usnadňuje správné vyrovnání křídla při montáži.
• určení vozíků pro kolejnici 80 × 80 × 5 mm

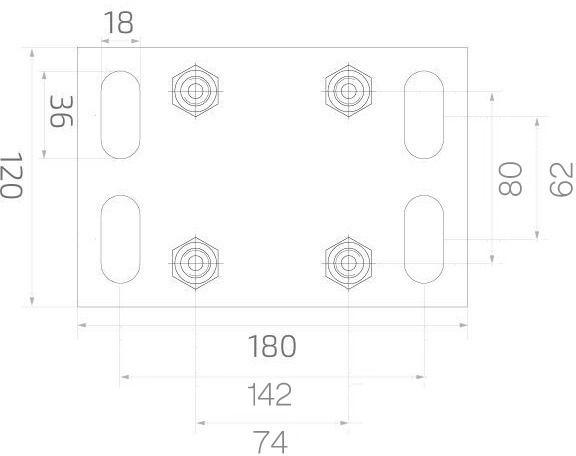

• rozměr otvoru typu „fazole“ v horní desce vozíku: 20 × 11 mm
• nájezdová role 60.011.80 s zakončením – ocelový prvek určený pro lištu 80 × 80 × 5 mm; zakončení profilu zabraňuje vnikání sněhu, ledu a jiných nečistot do vnitřku lišty
• montážní šrouby k nájezdové roli jsou součástí dodávky .
• držák nájezdu 60.019 – ocelový prvek vybavený dvěma plastovými válečky, které pomáhají vést bránu v závěrečné fázi zavírání

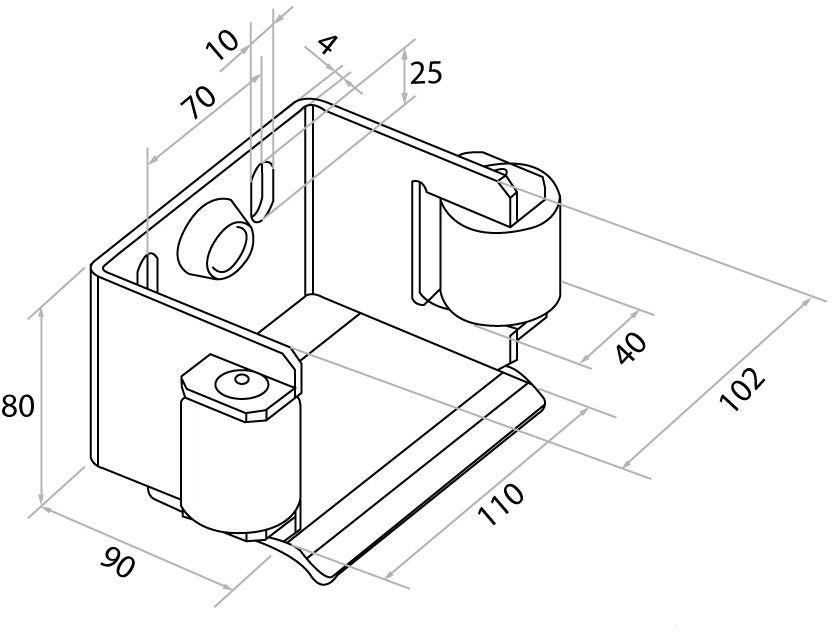

• vzdálenost mezi válečky držáku 60.019: 90 mm , rozteč montážních otvorů: 70 mm, rozměry úchytu: 25 × 10 mm
• gumový nárazník v držáku nájezdové rampy omezuje přímý náraz částí brány při zavírání
• ocelové prvky s pozinkovaným povrchem , což zvyšuje jejich odolnost vůči povětrnostním vlivům
