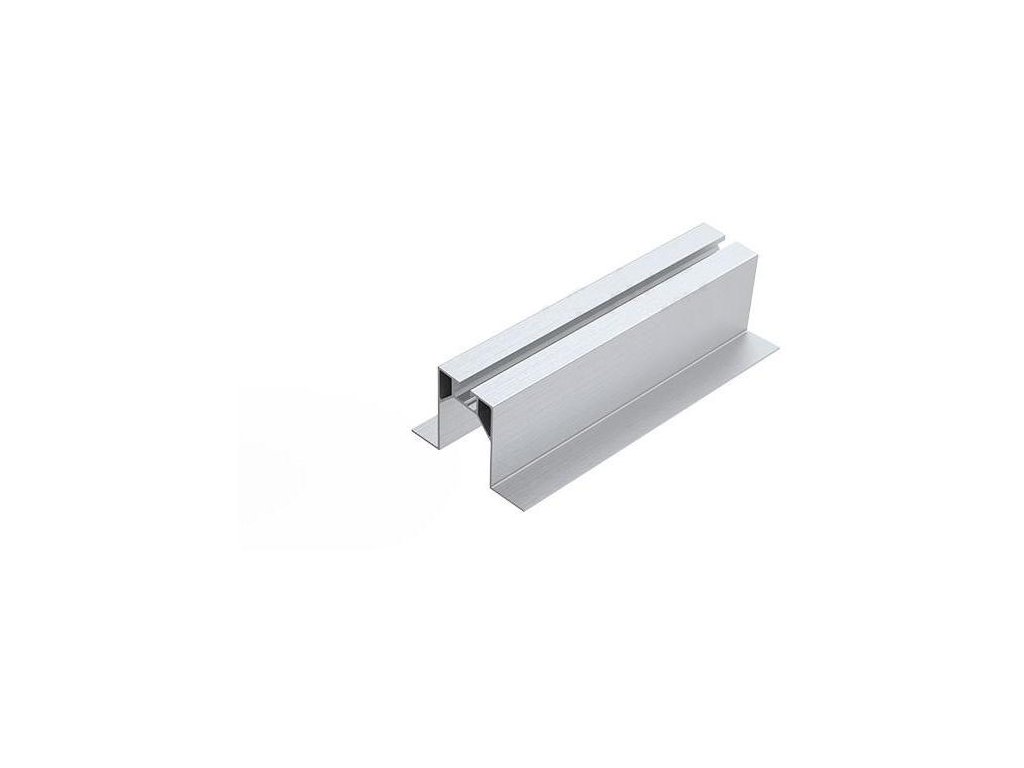

Sklopný držák s těsněním 60 mm x 330 mm KENO (K-56)

Sklopný držák s těsněním 60 mm x 330 mm KENO (K-56)

Speciálně tvarované montážní můstky pro fotovoltaické moduly, určené pro střešní tašky, místo šroubů s dvojitým závitem.

Minimální tloušťka plechu vhodná pro montáž konstrukcí s použitím předložených mostů je 0,4 mm.

Klíčové informace

Most musí být ukotven pomocí nejméně čtyř šroubů K-20. Most musí být instalován kolmo na linii hrbů plechu tak, aby mohl být ukotven celkem ve čtyřech bodech nejméně na dvou hrbech plechu. Pro vložení šroubů použijte šroubovák, jedná se o samovrtné šrouby. Je důležité, abyste otvor pro šroub předem nevyvrtali, protože tím se zmenší styčná plocha mezi šroubem a plechem, a tím se sníží pevnost upevnění. Nezapomeňte jemně dotáhnout těsnění pod hlavou šroubu a pod můstkem. Utahování nesmí způsobit výraznou deformaci. Všechny šrouby musí být zašroubovány v pravém úhlu, jinak nebude těsnění správné.

Specifikace

Stavební materiál - Hliník + polyethylen

Výška - 63 mm

Šířka - 95 mm

Délka - 330 mm

Další informace - Montáž pomocí šroubů do plechu K-20 (29324).
