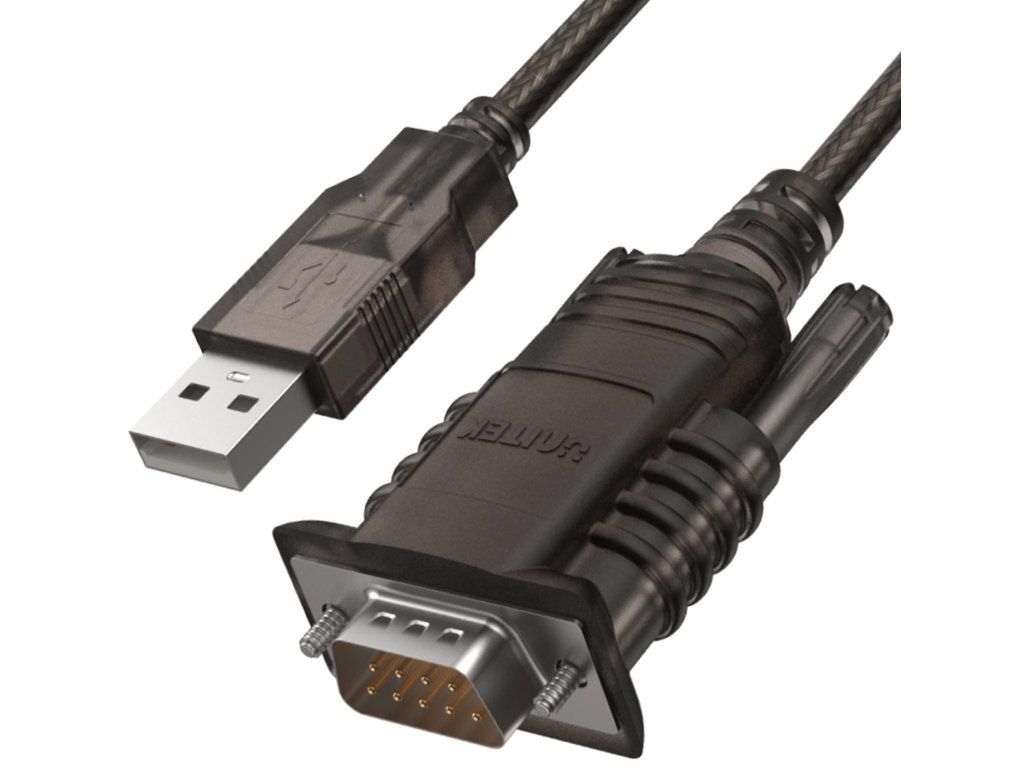

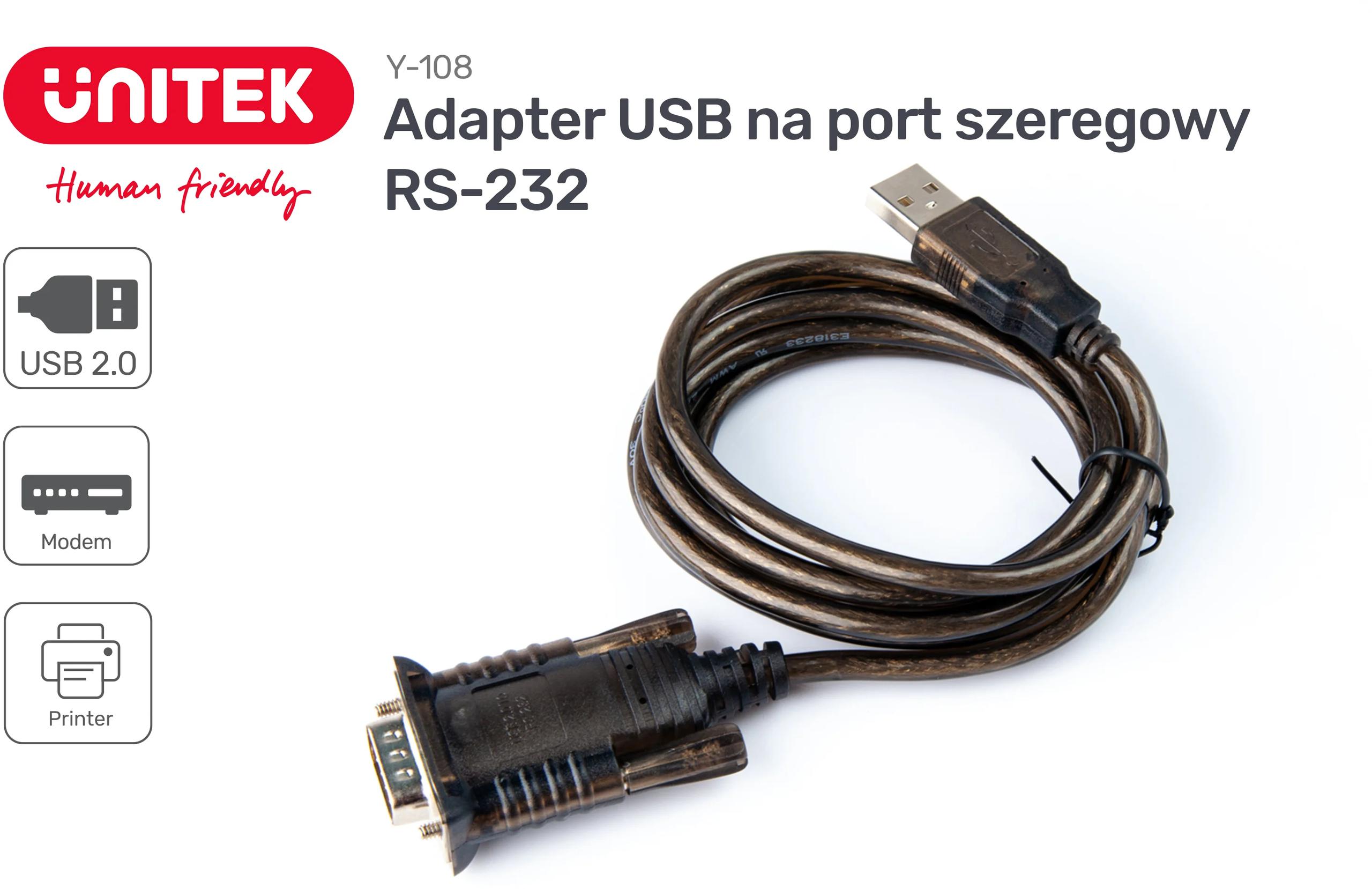

Unitek Y-108 převodník z USB 2.0 na sériové rozhraní

Unitek Y-108 převodník z USB 2.0 na sériové rozhraní

Adaptér z USB 2.0 na sériový portRS-232 je nejjednodušší a nejlevnější způsob připojení zařízení využívajících sběrnici RS-232 k portu USB. Převodník je určen zejména pro uživatele počítačů, které nejsou vybaveny sériovým portem, např. pro instalatéry a náročnější individuální uživatele, kteří potřebují připojit zařízení RS-232 k portu USB 2.0 počítače.

Konfigurace řadiče

Adaptér založený na čipu FT232R, který je plně konfigurovatelným převodníkem z USB 2.0 na RS232/422/485. Charakteristickým rysem tohoto zařízení je rozsáhlý konfigurovatelný systémový řadič.

Klíčové vlastnosti:

• Jeden čip rozhraní USB pro asynchronní sériový přenos dat
• Protokol USB zcela řízený jedinou čipovou sadou
• Rozhraní UART podporuje 7 nebo 8 datových bitů, 1 nebo 2 stop bity a sudé/liché/značkové/mezery/bez parity bity
• Úplné hardwarové nebo softwarové ( X-On / X-Off) vyjednávání signálu.
• Datové rychlosti od 300 baudů do 3 megabudů (RS422 /RS485 na úrovni TTL) a od 300 baudů do 1 megabudu (RS232)
• 256bytová vyrovnávací paměť pro příjem a 128bytová vyrovnávací paměť pro vysílání, které tvoří vyrovnávací paměť pro zvýšení propustnosti dat
• Ovladače VCP a D2XX společnosti FTDI, které jsou zdarma
• Vestavěná podpora pro příznaky událostí a podmínky přerušení řádků
• Nová čipová sada USB FTDIChip-ID™
• Nové konfigurovatelné I/O piny CBUS
• Automatické řízení vyrovnávací paměti pro aplikace RS485
• Vysílací a přijímací signály pro LED
• Nové 48MHz, 24MHz, 12MHz a 6MHz hodinové výstupní signály. Možnost připojení externího MCU nebo FPGA.
• Vysílací a přijímací vyrovnávací paměť FIFO pro vysokou propustnost
• Nastavitelná doba intervalu vyrovnávací paměti
• Možnosti synchronního a asynchronního režimu bitového třesku se signály hradel RD# a WR#
• Nová možnost CBUS pro režim bitového třesku
• Integrovaná interní 1024bitová paměť EEPROM pro uložení konfigurace USB VID, PID, sériového čísla a popisu zařízení a CBUS I/O.
• Zařízení je naprogramováno pomocí jedinečného sériového čísla USB
• Podpora pozastavení a obnovení pro USB
• Podporuje konfiguraci napájení ze sběrnice USB, vlastní napájení
• Integrovaný převodník úrovně 3,3 V pro vstupy/výstupy USB
• Integrovaný převodník úrovní na UART a CBUS pro 5V - 1,8V
• Skutečné 5V / 3,3V / 2,8V / 1,8V výstup CMOS a vstup TTL
• Možnost výstupního pohonu vysokého I/O pinu
• Integrované odpory USB
• Integrovaný obvod pro resetování napájení
• Plně integrované hodiny - není nutný externí oscilátor ani rezonátor
• Plně integrovaná filtrace napájení AVCC - není nutný žádný externí RC filtr ani samostatné piny AVCC
• Možnost inverze signálu UART
• Režim hromadného přenosu USB
• Napájení 3,3 V až 5,25 V
• Galvanické oddělení vstupů/výstupů.
• Nízký proud
• Nízká spotřeba šířky pásma USB
• Kompatibilní s hostitelským řadičem UHCI/ OHCI/ EHCI
• Kompatibilní s USB 2.0
• Přípustný rozsah teplot -40°C až 85°C
• V souladu s RoHS

Podporované operační systémy:

• Windows Server 2008 R2
• Windows 7
• Windows 7 x64
• Windows Server 2008
• Windows Server 2008 x64
• Windows Vista
• Windows Vista x64
• Windows Server 2003
• Windows Server 2003 x64
• Windows XP
• Windows XP x64
• Windows 2000
• Windows ME
• Windows 98
• Linux
• Mac OS X
• Mac OS 9
• Mac OS 8
• Windows CE.NET (verze 4.2 a vyšší)

Obsah balení:

• Převodník Y-108
