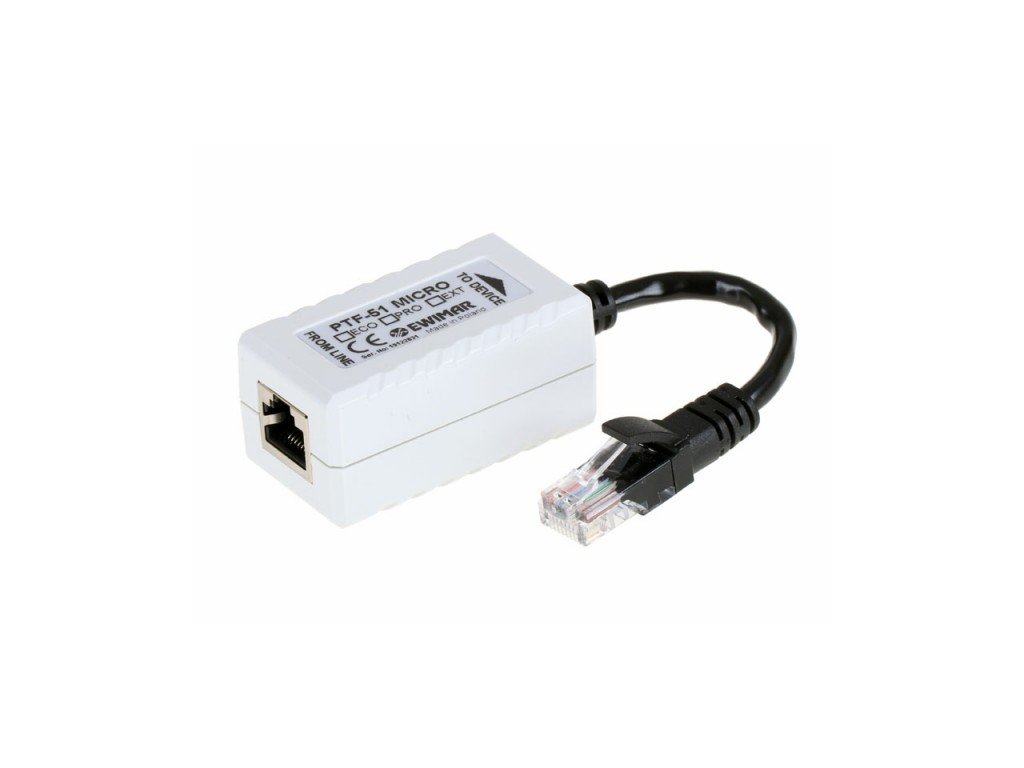

Přepěťová ochrana LAN pro IP kamery, EWIMAR PTF-51-ENG/PoE/Micro
Kód: 24562
Detailní popis produktu
Přepěťová ochrana LAN pro IP kamery, EWIMAR PTF-51-ENG/PoE/Micro
Popis
PTF-51-ENG/PoE/Micro je nový miniaturní svodič přepětí, který využívá řešení Extreme No Ground. Je určen k ochraně vnitřních sítí LAN, kde je problém s připojením zemnícího vedení PE k jednotlivým kamerovým bodům nebo jiným koncovým zařízením LAN. Funguje s 10 a 100baseT sítěmi LAN založenými na kabelech UTP kategorie 5 nebo 6.
Malé rozměry a vestavěný kabel s konektorem RJ45 umožňují snadné připojení a skrytí zařízení v malých skříních. Je ideální pro ochranu IP kamer CCTV vybavených originálními základnami skrývajícími příslušenství a všechny přípojky. Svodič přepětí chrání před přepětím a bleskovými výboji i před vandalskými činy (účinky paralyzérů). Individuálně chrání každý přenosový pár proti přepětí vyvolanému uvnitř jednotlivých párů a v jednotlivých sadách párů používaných pro napájení PoE.
Pro dosažení plné účinnosti sériového svodiče ENG je nutné použít na druhé straně kabelu minimálně sériový svodič PRO (v jednokanálovém nebo vícekanálovém provedení) a zajistit jeho odpovídající uzemnění.
Díky použití technologie MOSFET je ochrana PTF-51 třikrát účinnější při eliminaci vzniklých přepětí v přenosových vedeních a je méně náchylná k poškození dlouhodobými přepěťovými proudy.
Speciální uspořádání připojení chrání zařízení LAN před nárůstem napětí na napájecích vedeních PoE nad 58 V, a to v jakémkoli možném standardu (přenášeném i na přenosových vedeních). Uvnitř omezovače jsou linky 4-5 a 7-8 propojeny, protože je síť 100Base-T LAN používá výhradně pro napájení PoE.
Jednotka nezajišťuje spojitost stínění kabelu FTP, pokud je tato spojitost vyžadována, je nutné použít standardní zařízení PTF-51 nebo PTF-51/DIN.
Příklady správné instalace bez uzemnění na straně kamery
Příklady správných nedoporučených konfigurací svodiče ve verzi ENG
Technické specifikace
| Technické specifikace | |
| NÁZEV PARAMETRU | VALUE |
| Datová linka | |
| Počet kanálů | 1 |
| Kompatibilita s kabeláží | 100Base-T (100Mbit), kroucená dvojlinka kategorie 5, 5e a 6 |
| Vstupní konektor (kabel) | Zásuvka RJ-45 |
| Výstupní konektor (zařízení) | Kabel s konektorem RJ-45 |
| Jmenovité stejnosměrné napětí (od sítě k síti) UN | 3,3 V DC |
| Maximální trvalé provozní napětí (line-to-line) UC | 3,5 V DC |
| Úroveň ochrany 1kV/μs (line-to-line) UP C3 | 8V (po vypnutí tranzistoru MOSFET) |
| Vybíjecí proud C1 (8/20µS, line-to-line ) Iimp | 600A |
| Chráněné linie | 1-2, 3-6 |
| Kapacita (line-to-line) @1MHz | 6-15pF |
| Oddělovací prvek | Pojistka MOSFET |
| Sériový odpor | 6Ω / řádek |
| Jmenovitý proud IN | 300 mA / linka |
| Linka PoE | |
| Jmenovité stejnosměrné napětí (od sítě k síti) UN | 58V DC |
| Maximální trvalé provozní napětí (line-to-line) UC | 64V DC |
| Úroveň ochrany UP C3 | 93V |
| Vybíjecí proud (8/20µS, line-to-line) Iimp C3 | 600A |
| Chráněné páry | (1+2)-(3+6), (4+5)-(7+8) |
| Provozní standard PoE | kompatibilní s IEEE 802.3af/at/bt-type 3 (HiPoE, UPOE) |
| Společné rysy | |
| Rozměry | 56 x 31 x 27,5 (mm) - pouze kryt |
| Aplikace | Uvnitř |
| Způsob montáže | Volně stojící |
| Těsnost bydlení | IP54 |
| Provozní teplota | -30ºC ~ 60ºC |
Doplňkové parametry
| Kategorie: | Svodiče přepětí, chrániče |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.3 kg |
| Typ konektoru: | RJ45 |
| Chráněná linka: | A |
| Počet kanálů: | 1 ks. |
| Rozměry v mm (š x v x h): | 56 x 31 x 27,5 (mm) |
