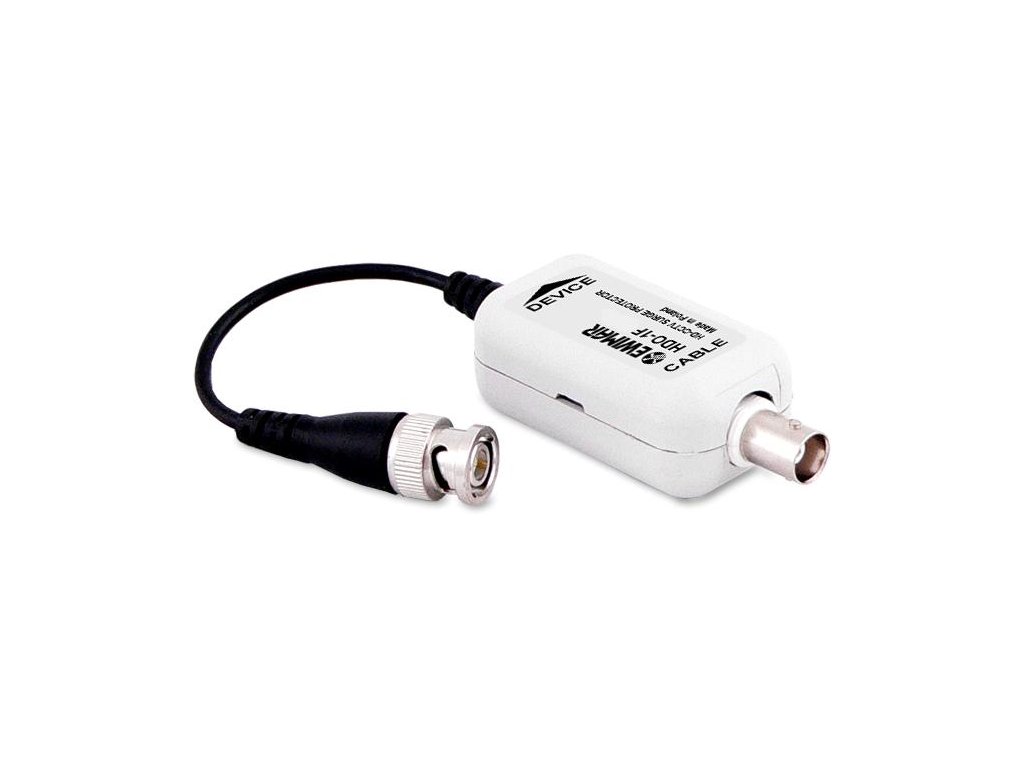

Přepěťová ochrana pro AHD, HD-CVI, HD-TVI EWIMAR HDO-1F-EXT
Kód: 16414
Garance doručení
nepoškozeného zboží
Technicka podpora
Neváhejte nás kontaktovat rádi Vám pomůžeme. +420 721 767 966
Ověřený obchod
Více než 2000 zákazníků nás doporučuje na základě recenzí.
Vlastní sklady
Přes 1 500 000 produktů na našich skladech
Detailní popis produktu
HDO-1F-EXT je 1kanálová vysoce kvalitní ochrana pro koaxiální kabel 75 Ohm, určená pro zařízení CCTV s vysokým rozlišením, používající signály ve standardech AHD, HD-CVI, HD-TVI a Turbo HDZařízení používá přesné konektory BNC, které zajišťují vysokou kvalitu a trvanlivost připojení i za nepříznivých teplotních podmínek.
SérieExtrémní má nejnovější superrychlé řešeníautomatické pojistky vyrobené pomocí technologieMOSFET.Při běžném provozu mají velmi nízký elektrický odpor. Během jmenovitého provozu je proud kontrolován a pokud proud vzroste nad nastavenou hodnotu, vstupní obvod se ve velmi krátké době automaticky odpojí od výstupního obvodu.
SérieExtrémní má nejnovější superrychlé řešeníautomatické pojistky vyrobené pomocí technologieMOSFET.Při běžném provozu mají velmi nízký elektrický odpor. Během jmenovitého provozu je proud kontrolován a pokud proud vzroste nad nastavenou hodnotu, vstupní obvod se ve velmi krátké době automaticky odpojí od výstupního obvodu.
Využívá 3 stupně ochrany, které působí ve správném pořadí při úderu blesku nebo jiných zdrojích přepětí vysoké i nízké úrovně. Při běžném provozu nejsou obvody pro přenos signálu galvanicky spojeny se zemí, což eliminuje vliv škodlivých zemních smyček a rušení signálu HD. Ochrana funguje tak, že odpojí
(izolace) obvodu rychlou pojistkouMOSFETa následně přivádí elektrický náboj do svých obvodů již v počáteční fázi vzniku, což zpožďuje vznik destruktivního napětí na vstupních obvodech zařízení CCTV. Když se objeví hlavní přepěťový impuls, je odveden do země samostatným kabelem. Přepětí vznikající uvnitř kabelů a sekundární přepětí jsou eliminována ionizačními prvky. To vede k vysoké odolnosti zařízení proti vícenásobným impulsům (paralyzérům) a zajišťuje správný sled činnosti jednotlivých ochranných stupňů.
(izolace) obvodu rychlou pojistkouMOSFETa následně přivádí elektrický náboj do svých obvodů již v počáteční fázi vzniku, což zpožďuje vznik destruktivního napětí na vstupních obvodech zařízení CCTV. Když se objeví hlavní přepěťový impuls, je odveden do země samostatným kabelem. Přepětí vznikající uvnitř kabelů a sekundární přepětí jsou eliminována ionizačními prvky. To vede k vysoké odolnosti zařízení proti vícenásobným impulsům (paralyzérům) a zajišťuje správný sled činnosti jednotlivých ochranných stupňů.
Velkou výhodou ochrany je velmi nízká kapacita obvodu (1 ~ 2pF), takže ochrana má minimální vliv na přenos signálů od 0 ~ 100 MHz, což je pro složité signály AHD, HD-CVI a HD-TVI velmi důležité, protože nezpůsobuje vysoký útlum.
Schéma znázorňuje činnost pojistky MOSFET
HDO-1F-EXT lze použít v jednokanálových aplikacích v kombinaci s chráničem řady PRO, HDO-1F-PRO, a ve vícekanálových aplikacích v kombinaci s panely řady FKO a LHD. Pro zajištění plné ochrany se doporučuje použít ochranu na 2 koncích signálního kabelu spolu s jejich uzemněním. To zajišťuje rychlejší reakci ochrany a lepší ochranu zařízení CCTV před účinky bleskových výbojů.
Schéma znázorňuje činnost pojistky MOSFETHDO-1F-EXT lze použít v jednokanálových aplikacích v kombinaci s chráničem řady PRO, HDO-1F-PRO, a ve vícekanálových aplikacích v kombinaci s panely řady FKO a LHD. Pro zajištění plné ochrany se doporučuje použít ochranu na 2 koncích signálního kabelu spolu s jejich uzemněním. To zajišťuje rychlejší reakci ochrany a lepší ochranu zařízení CCTV před účinky bleskových výbojů.
Příklad základní ochrany HD kamery a přijímacího zařízení pomocí dvou chráničů HDO-1F-EXT
Příklad zvýšené ochrany HD kamery pomocí ochrany HDO-1F-PRO a HDO-1F-EXT
| Technické specifikace: | |
| Impedance | 75 Ohmů |
| Vstupní konektor (Line) | Zásuvka BNC |
| Výstupní konektor (zařízení) | Kabel spánské s konektorem BNC |
| Frekvenční odezva | 100 MHz |
| Tlumení | 0,05 dB |
| Přepěťová ochrana | 3 - jiskřiště, chránič plynu, transil, pojistkaMOSFET |
| Ochrana vedení proti zemi | Plynový jistič: 90V, 2x10kA @ 8/20uS |
| Ochrana mezi linkami | Ochranný můstek: 6V, 15A@ 8/20uS |
| Maximální úroveň přepětí | 4kV |
| Kapacita ochranného obvodu | 1~2pF |
| Provozní teplota | -40˚C až +60˚C |
| Rozměry | 86 mm x 24 mm x 31 mm (bez kabelu) |
Doplňkové parametry
| Kategorie: | Svodiče přepětí, chrániče |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.3 kg |
