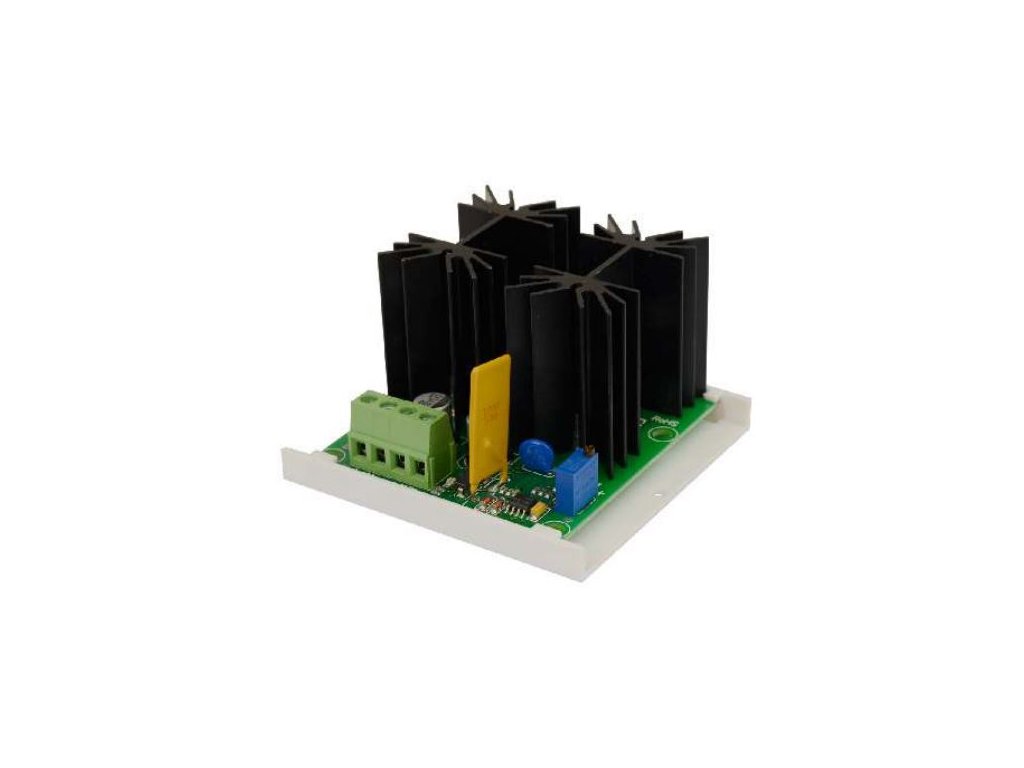

REDUKCE NAPĚTÍ PULSAR RN500

REDUKCE NAPĚTÍ RN500

KLÍČOVÉ FUNKCE

• ROZSAH VÝSTUPNÍHO NAPĚTÍ 11V÷Uin
• LINEÁRNÍ STABILIZACE NAPĚTÍ
• OCHRANY: SCP, OLP
• OPTICKÁ SIGNALIZACE

POPIS PRODUKTU

Redukce napětí RN 12V/5A (RN500) je určena ke snížení a stabilizaci stejnosměrného napětí v rozsahu 12÷14V na hodnotu 12V (nastavení 11V÷Uv DC). Pokud vstupní napětí klesne pod nastavenou prahovou hodnotu výstupního napětí, tranzistor se zcela otevře a reduktor vede beze ztrát (úbytek napětí ΔU<1 %). To umožňuje plně využít energii akumulovanou v baterii PSU během provozu na baterie. Redukce napětí RN500 v kombinaci s typickým vyrovnávacím zdrojem je určena pro napájení zařízení, která vyžadují stabilizované napětí 10 V÷12 V DC. Je určen zejména pro systémy CCTV (kamery, IR přísvity), systémy kontroly přístupu KD a další, kde se vyskytují zařízení napájená napětím 12V DC (-10%/+5%) a nelze je napájet přímo z výstupu 13,8V DC vyrovnávacího zdroje.

TECHNICKÁ SPECIFIKACE

• Napájecí napětí : max. 14V/DC (-/+5%)
• Výstupní napětí : < 12V DC nom. (+/- 0,3V)
• Rozsah nastavení výstupního napětí : 11V÷Uin (z výroby 12V DC)
• Výkon přijímače : max. 60 W.
• Výstupní proud : max. 5 A.
• Proudová spotřeba systémů modulů : max. 5mA.
• Ochrana proti zkratu SCP a ochrana proti přetížení OLP : 110% ÷ 150% výkonu reduktoru - omezení proudu zpětnou pojistkou PTC, ruční restartování
• Dioda IN indikující stav stejnosměrného napájení - dioda AUX indikující stav stejnosměrného napájení na výstupu modulu : - červená - zelená
• Pracovní podmínky : Třída prostředí II, -10°C ÷40°C
• Rozměry : 76 x 70 x 45 (ŠxVxH)
• Montáž : Montážní lišta s lepicí páskou nebo montážní čepy x 4 (PCB fi=4,2 mm)
• Konektory : závitové konektory Ф0,41÷1,63 (AWG 26-14)
• Čistá/hrubá hmotnost : 0,10 kg/0,14 kg
• Prohlášení, záruka : CE, 2 roky od data výroby

FUNKCE

• napájecí napětí max. 14V DC
• výstup napájení 12V DC/5A
• rozsah nastavení výstupního napětí 11V÷Uin
• lineární stabilizace napětí
• bezztrátové vedení pod prahem stabilizace
• optická signalizace LED
• ochranná opatření:
  • ochrana proti zkratu SCP
  • přetížení OLP
• záruka - 2 roky od data výroby

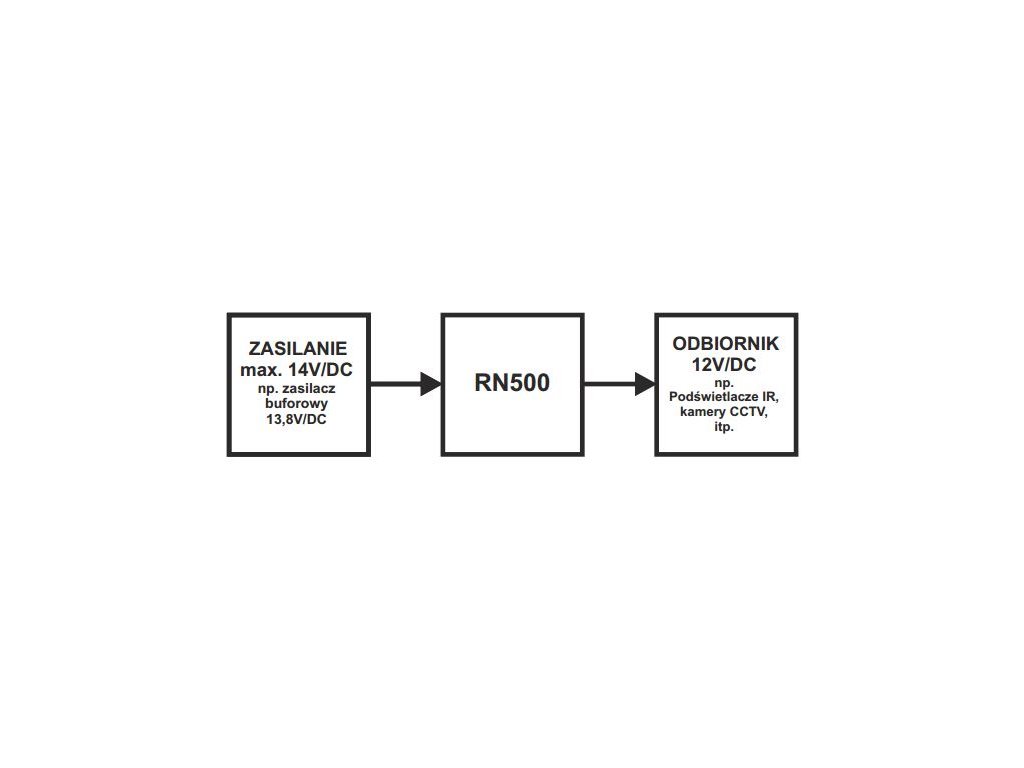

DIAGRAM ZAPOJENÍ
