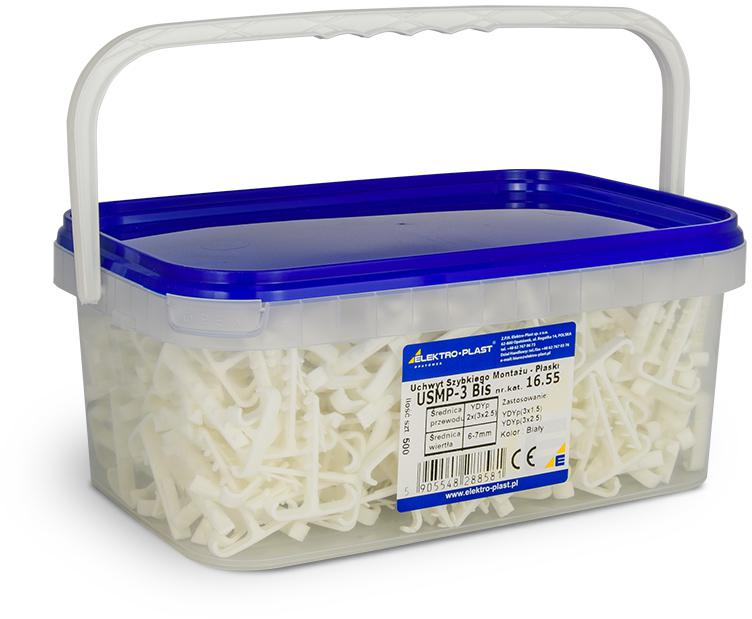

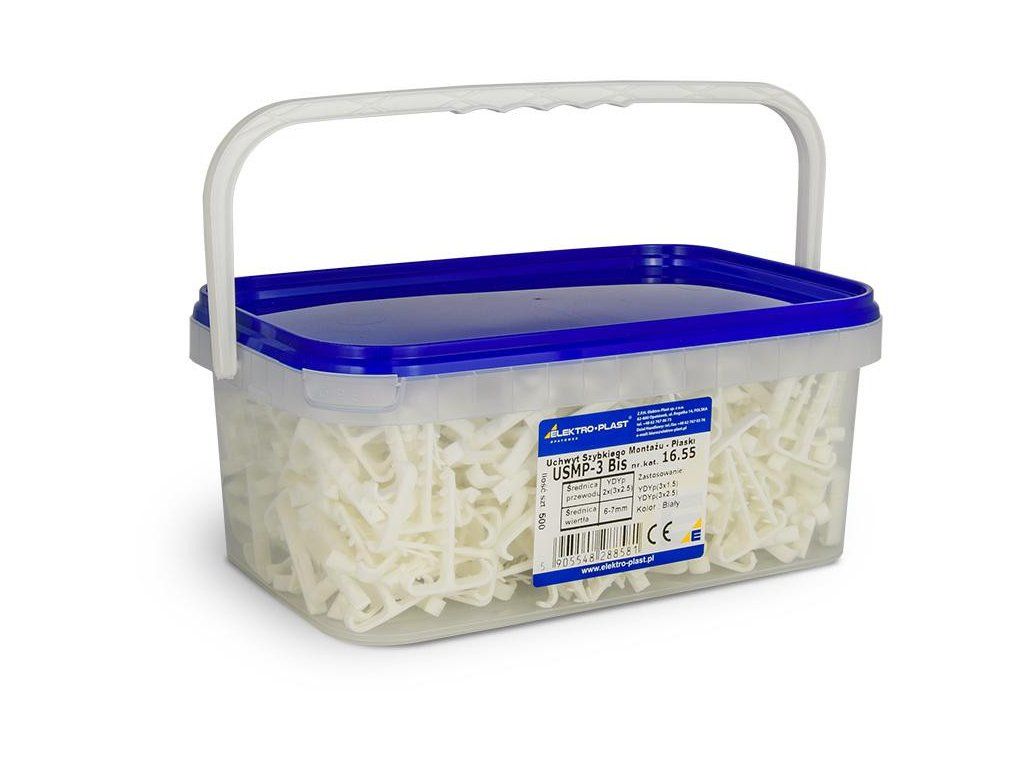

Rychlomontážní držák - plochý USMP-3 BIS Elektro-Plast Opatówek 500ks BOX 16.55

Účel

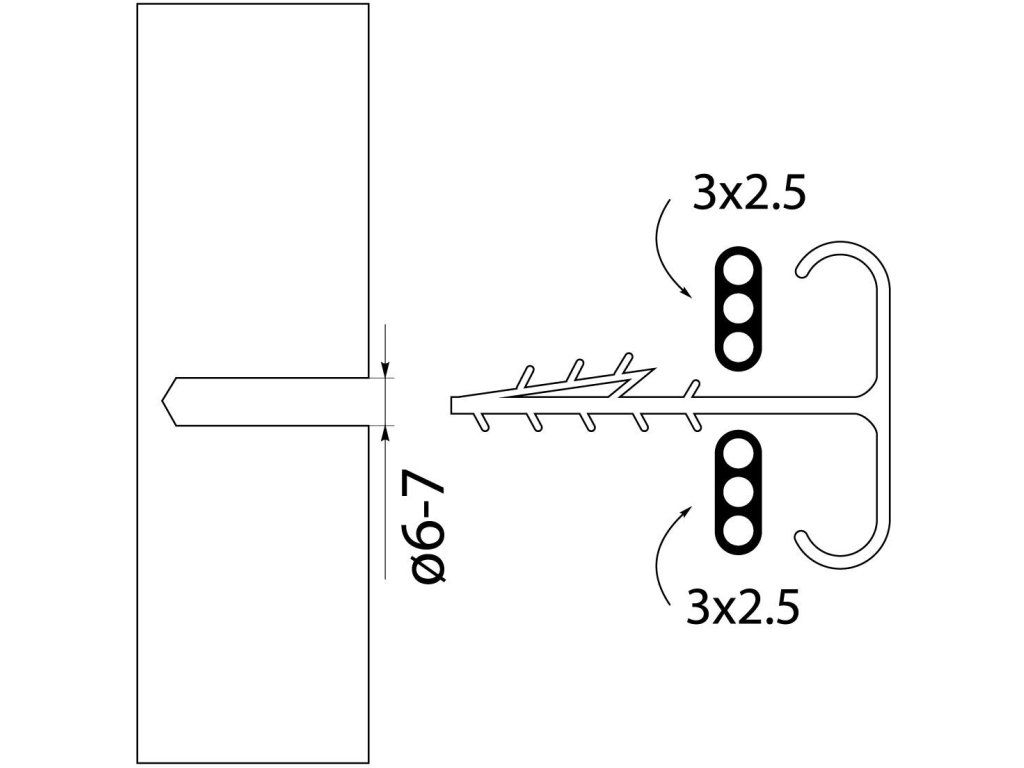

Držák USMP-3 BIS BOX vychází z konstrukce standardního držáku USMP-3 BIS (16.5) a je určen pro paralelní upevnění dvou plochých kabelů typu YDYp 3×1,5 mm² a 3×2,5 mm². Profil dvojité úchopné části je přizpůsoben geometrii dvou kabelů o průřezu až 3×2,5 mm², čímž je zajištěna stabilní podpora izolace každého kabelu a rovnoměrné rozložení napětí při upínání. Svorka pracuje s montážním otvorem vyvrtaným vrtákem o průměru 6-7 mm a ukotvení do podkladu (beton, cihla, omítka) se provádí zatlačením nebo příklepem kladiva.

Použitý zubní trn typu "vánoční stromeček" zajišťuje jednostranné a trvalé zaklesnutí do materiálu podkladu, což eliminuje riziko vyklouznutí držáku z jeho polohy během používání. Dvojitá konstrukce umožňuje paralelní vedení dvou nezávislých elektrických obvodů (např. dva zásuvkové obvody, zásuvka + osvětlení) při zachování opakovatelné rozteče upevňovacích bodů a estetického uspořádání kabelových tras. Řešení je určeno pro vnitřní instalace - pod omítku i nad omítku - zejména tam, kde je třeba vést dva ploché kabely na společném držáku.

Tělo držáku je vyrobeno z plastu (PP/elektroplast) s dostatečnou pružností a mechanickou odolností, což umožňuje pružné upínání svorek bez praskání a ztráty funkčních vlastností. Materiál zajišťuje rozměrovou stálost a odolnost vůči typickým pracovním podmínkám v nízkonapěťových instalacích uvnitř budov (kolísání teploty, vlhkosti, mechanické vlivy). Bílá barva svorky usnadňuje vizuální kontrolu průběhu kabelových tras a splývá s vodiči YDYp v lehké izolaci.

Technické specifikace:

• Symbol: USMP-3 BIS BOX
• Objednací číslo: 16.25
• Výrobce: Elektro-Plast Opatówek
• Model: oboustranný (dvě zásuvky na kabel)
• Průměr kabelu / geometrie: vhodné pro dva ploché kabely 3×2,5 mm²
• Použití kabelů: 2 × YDYp 3×1,5 mm² a 2 × YDYp 3×2,5 mm²
• Průměr vrtání montážního otvoru: 6-7 mm
• Délka rukojeti: cca 43 mm (podle řady USMP-3 BIS)
• Materiál: plast (PP/elektroplast)
• Barva: bílá
• S kotvou/šroubem: ano
• Balení: 500 kusů (BOX)
