SVODIČ PŘEPĚTÍ OPRS-1
Kód: 2152
Detailní popis produktu
SURGE ARRESTER
OPRS-1
SYMETRICKÁ LINKA RS-485
POPIS OBJEKTU
Naše statistiky shromážděné za mnoho let služby ukazují, že přibližně 25 % škod na elektronických zařízeních je způsobeno přepětím generovaným elektromagnetickým polem vzniklým při blízkém úderu blesku. Svodič přepětí OPRS-1 LED účinně chrání symetrická přenosová vedení tím, že umožňuje svádět malý přepěťový proud do země, a zajišťuje tak řádnou ochranu elektronických zařízení. Zařízení je určeno pro aplikace, kde se data přenášejí ve standardu RS-485. OPRS-1 je pasivní zařízení, které nevyžaduje napájení
POZOR! Před instalací si přečtěte následující doporučení:
Během bouřky nelze provádět připojovací práce. OPRS-1 by měl být připojen k dobré uzemňovací soustavě. Omezovač by měl být umístěn co nejblíže chráněnému zařízení.

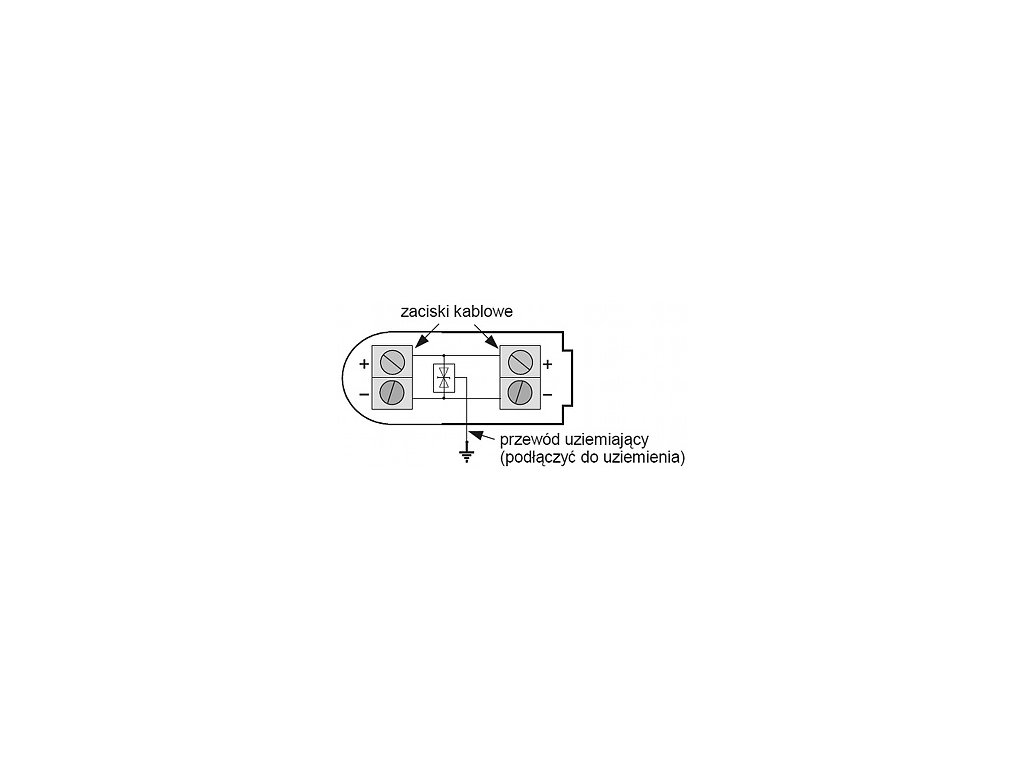

SCHÉMA PŘIPOJENÍ

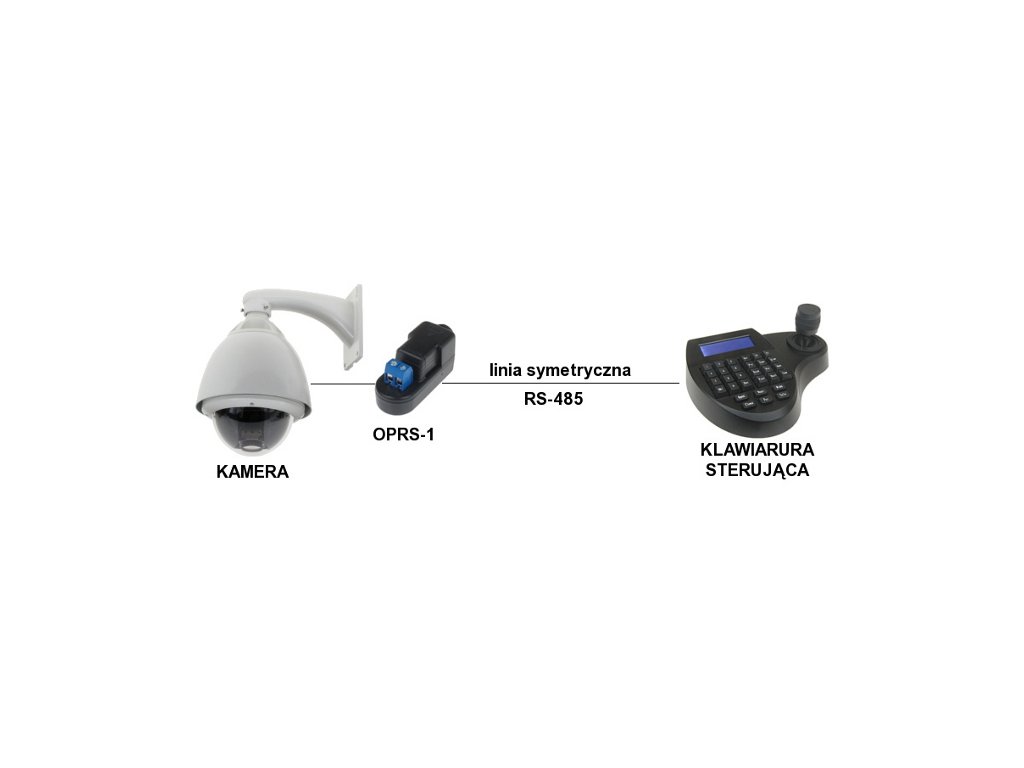

Připojení OPRS-1 podle níže uvedeného schématu umožňuje chránit kameru:

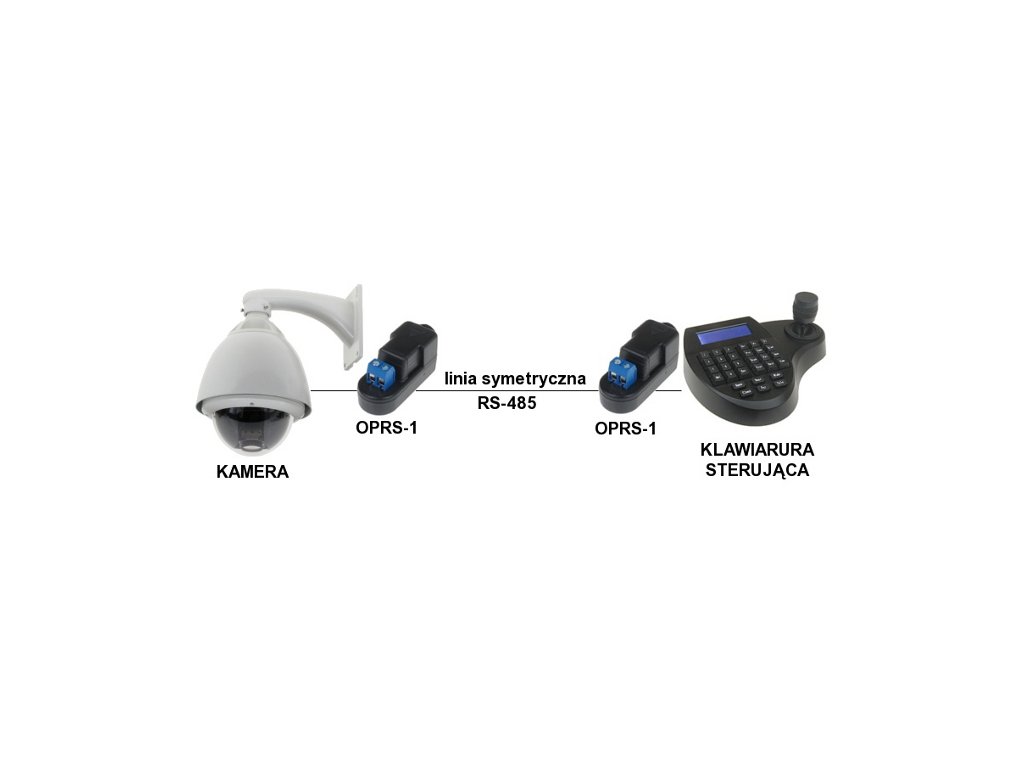

Pro úplnou ochranu všech zařízení připojených k vedení před přepětím by mělo být použito následující schéma:
TECHNICKÁ SPECIFIKACE
- Ochranné napětí (vodič/vodič) : > 8.2V
- Ochranné napětí uzemnění (vodič/zem) : > 19.4V
- Doba jízdy : 15ns
- Maximální hodnota proudového impulzu (t=8,3 ms) : 30A
- Uzemnění : nepřímo, po kabelu
- Typ konektoru I/O : 2 x kabelové svorky
- Provozní teplota / relativní vlhkost : -50ºC ... 55ºC / < 95%
- Rozměry (š x v x h) / hmotnost : 17g
Doplňkové parametry
| Kategorie: | Svodiče přepětí, chrániče |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.02 kg |
| EAN: | 5902887016349 |
| Typ konektoru: | Kabelové svorky |
| Chráněná linka: | RS485 |
| Počet kanálů: | 1 ks. |
| Rozměry v mm (š x v x h): | B.D. |
