Technisat DIGIMETER S4 Touch DVB-T/C/S2 Meter

Technisat DIGIMETER S4 Touch DVB-T/C/S2 Meter

Klíčové vlastnosti

• 4,3" dotykový displej TFT LCD pro rychlejší ovládání měřiče
• měřicí signály:
• DVB-T; DVB-S/S2; DVB-C
• FM/DAB/DAB+
• DOLBY Audio AC3-DD+; MPEG a ACC audio; MPEG4 HD obraz; analogový V/A; video; digitální napájení
• měření ECHA
• konstelace pro DVB-T a DVB-S/S2
• automatické rozpoznávání signálů DVB-T/C a DVB-S/S2
• maximální délka nepřetržitého provozu: až 3 hodiny
• může fungovat pouze se síťovým adaptérem

Účel

Profesionální pokročilý měřič HDTV pro měření signálů DVB-S2/T2

Popis

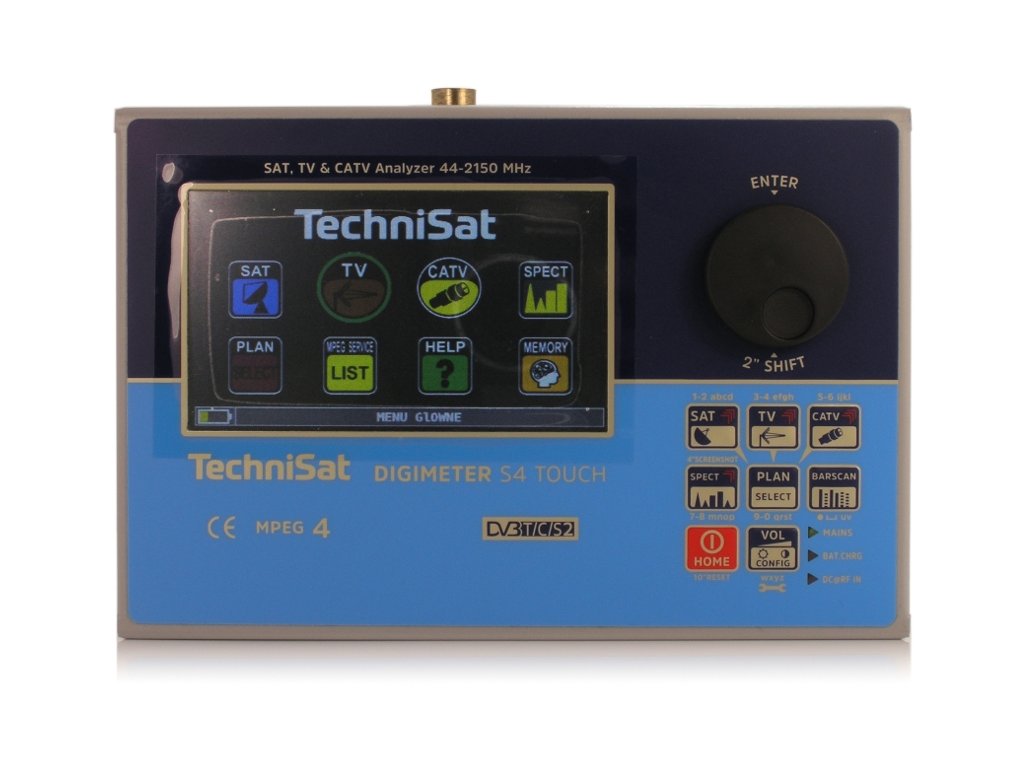

Technisat S4 Touch je profesionální měřicí přístroj s 4,3" dotykovým LCD displejem, velkými funkčními tlačítky a otočným knoflíkem, který umožňuje přesnou navigaci v pokročilých funkcích přístroje.

OBECNÁ CHARAKTERISTIKA

• Vstupní impedance: 75 Ω
• Vyměnitelný F-konektor: ANO
• Ochrana RF vstupu: max. 60 VAC
• Indikace výsledku měření: LEVEL / POWER; nízká/vysoká hodnota
• Správce souborů: Správa programů a ukládání výsledků měření
• ENKODER/knoflík: Ano
• Napájení LNB: 0 ... 500 mA
• Jednotka měření: dBμV/dBm (výběr) RBW @ -3dB: 4 MHz
• Přesnost měření: Typ. 1,5 dB
• Stabilita měření dB/°C (-10°C - 50°C): 0,1
• Obrazovka: 4,3" barevný displej TFT (480 x 272 pixelů)
• Časovač automatického vypnutí: 5/10 min
• Vstupní/výstupní napětí RF konektoru: 5V - 13V - 18V - 24V,
• DiSEqC, SCR a dCSS
• Zvuk: 0,5 W reproduktor (ovládání hlasitosti)
• Audio/Buzzer: Indikace kvality nebo úrovně signálu, volitelná možnost Komunikační rozhraní: USB 1.1
• Paměť: až 99 plánů (199 programů v každém plánu)

MĚŘENÍ SAT

• Analýza satelitního spektra: DVB-S, DVB-S2
• Frekvenční rozsah: 930 ... 2150 MHz
• DiSEqC "a-b-c-d": Továrně naprogramovaný a snadno použitelný.
• Pro ovládání všech typů LNB a multipřepínačů.
• S.C.R: EN 50494 & EN 50607
• Frekvence LO převodníku: 0 ... 20000 MHz
• nepřetržitý rozsah (MHz): 50 - 100 - 200 - 500 - plný rozsah
• Filtr pro měření pásma: 4 MHz @ -3 dB
• Měřítko [db / scale]: 5
• Referenční úroveň: 28 ... 92 dBμV dBμV (120 dBμV s externím atenuátorem)
• Další parametry / funkce konfigurace spektra: MAX HOLD (stop-snímek s maximální hodnotou); SAT POINTING Optimální umístění SAT antény
• Přesnost měření: 0,1 dB
• Zobrazení dynamického rozsahu: > 30 dB
• MPEG-2 a MPEG-4 HD: Ano
• Šumová rezerva / rezerva signálu a přesnost měření SNR: 1 dB
• Symbolová rychlost: 2 ... 45 MS/s
• FEC: 1/2, 2/3, 3/4, 4/5, 5/6, 6/7, 7/8, 8/9 (před Viterbim)
• Údaje PSI/SI: NID, TSID, PMT, VPid, APid, poloha satelitu

MĚŘENÍ POZEMNÍ TELEVIZE

• Analýza televizního spektra: DVB-T
• Frekvenční rozsah: 44 ... 880 MHz
• Frekvence posunu: 166 kHz
• SPAN (MHz): 50, 100, 200, 500, plný rozsah
• Tolerance měření MER a BER: 1 dB Typ. (max. 2 dB)
• Měřítko [db / scale]: 5, 10
• Měření MER: ≤ 38 dB
• BER: bBER až 1x10E-5; aBER až 2x10E-8
• Dynamický rozsah: 60 dB
• Přesnost měření: 0.1 dB
• Pásmový filtr: TV 130 @ -3 dB
• Automatické rozpoznání a zobrazení: Konstelace, ochranný interval, FEC
• Konstelace: 16-, 32-, 64-QAM
• Ochranný interval: 1/4, 1/8, 1/16, 1/32 FEC: 1/2, 2/3, 3/4, 5/6, 7/8
• Invertované spektrum: automatické
• Referenční úroveň: 10 ... 100 dBμV
• Automatická analýza kvality: CHYBA - MEZNÍ HODNOTA - DOBRÁ
• Šumová rezerva / rezerva signálu a přesnost měření SNR: 1 dB
• Automatické zapnutí/vypnutí/označení polohy úrovně: pro digitální signál uprostřed frekvenčního pásma a pro analogový signál na nosné vlně videa
• Další parametry / funkce konfigurace spektra: MAX HOLD ("zmrazená" maximální hodnota)
• Měření ECHA: čas a vzdálenost

FREKVENČNÍ ROZSAH

• Digitální a analogová televize a rádio FM: 44 ... 880 MHz
• Digitální a analogové satelitní signály: 930 ... 2150 MHz

NAPÁJENÍ

• Jmenovité napětí: AC 110 ... 240 V
• Frekvence: 50 ... 60 Hz
• Síťový adaptér: externí (napájení)
• Napájecí napětí: DC 12 V / 1 A
• Baterie: Li-Ion 7,4 V / 2,4 Ah
• Výdrž baterie: až 3 hodiny při 25 °C
• Doba nabíjení baterie: 2 hodiny do 50 % kapacity
• Alarm slabé baterie: Zvukový signál a ikona na obrazovce

PROSTŘEDÍ

• Teplota skladování: -25 ... 70 °C
• Okolní teplota: 0 ... 50 °C
• Vlhkost vzduchu: 10 ... 90 %

Měřič je jediný připravený pro polský trh a má

• představil plány kanálů pro všechny polské satelitní platformy.
• frekvence dostupné v dekodérech EVOBOX a UltraBOX 4K - Unicable (SCR) a Unicable II (dCSS)
