Třífázový elektroměr SDM 72 DM MID Modbus
Kód: 73642
Detailní popis produktu

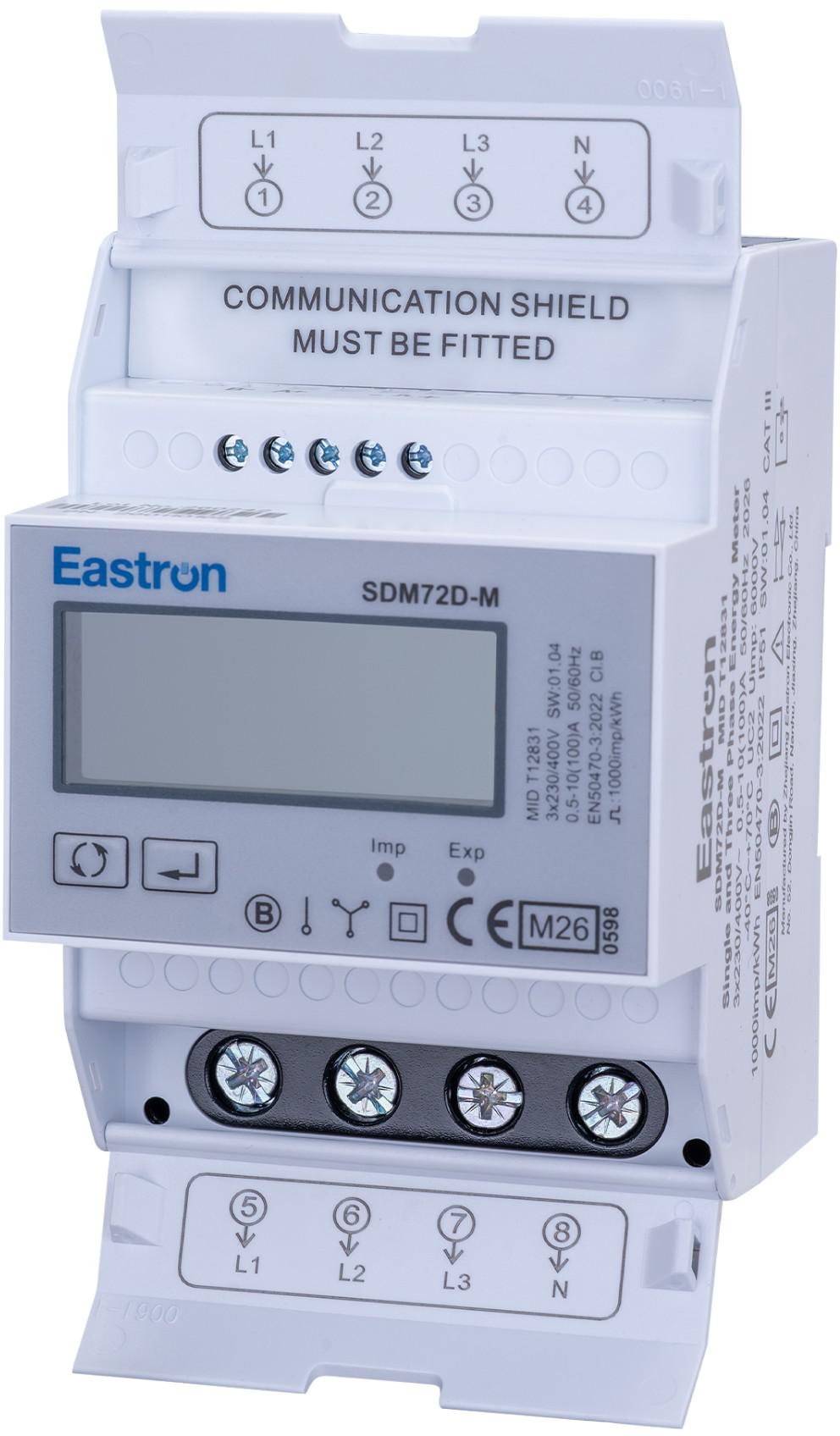

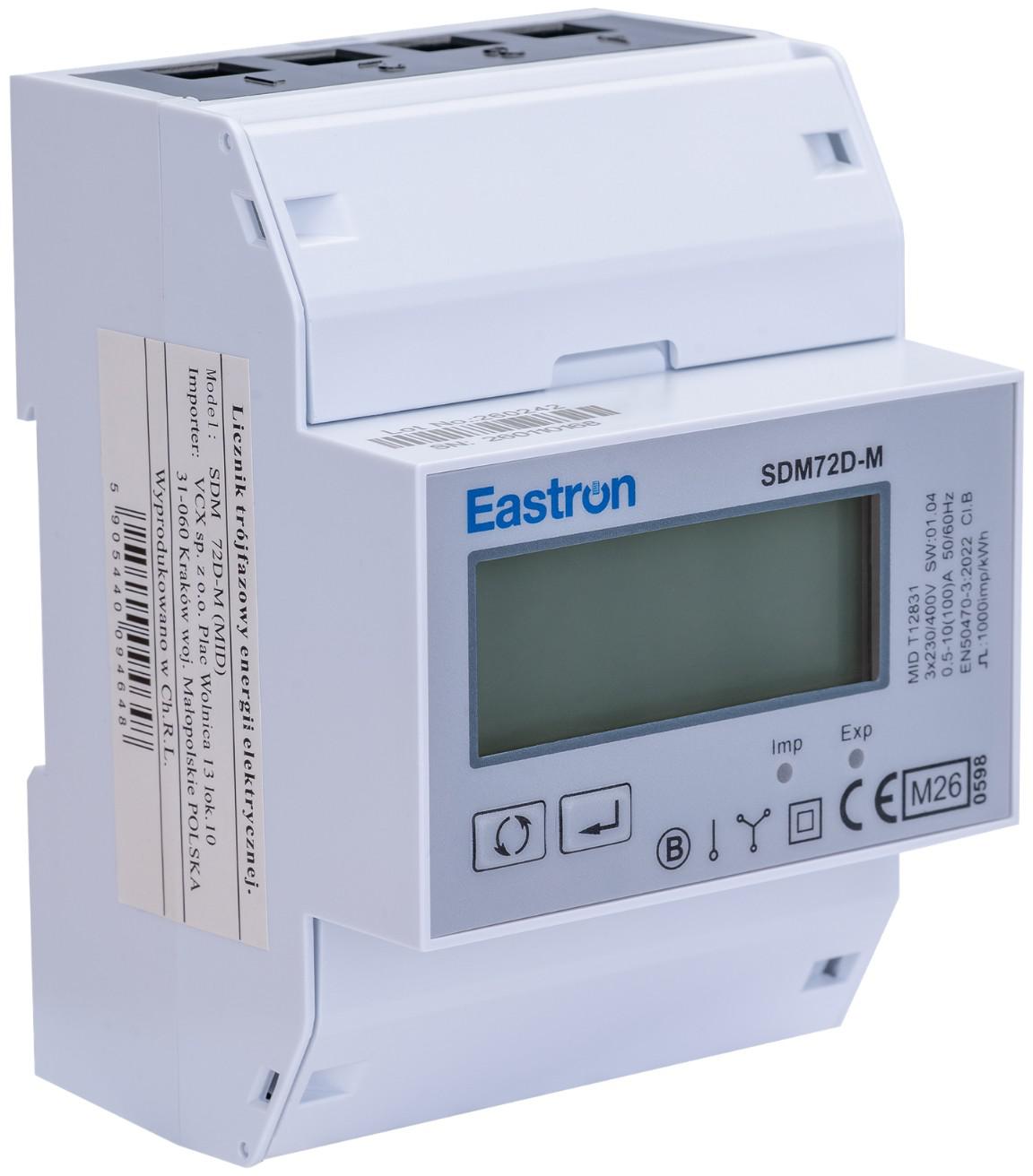

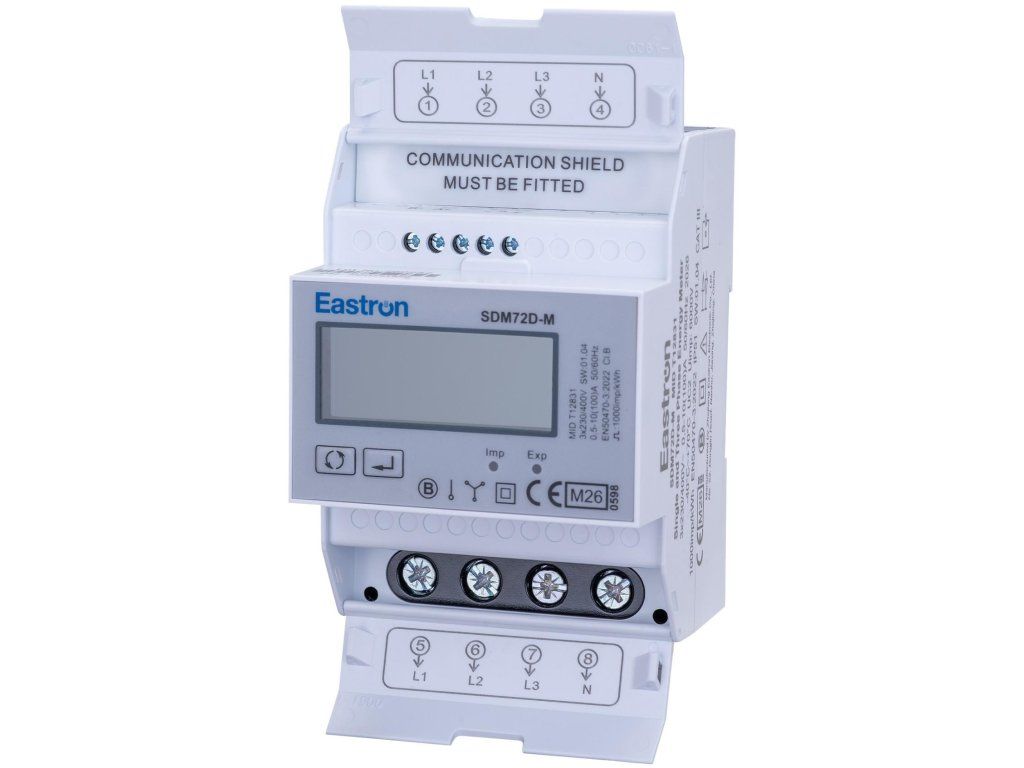

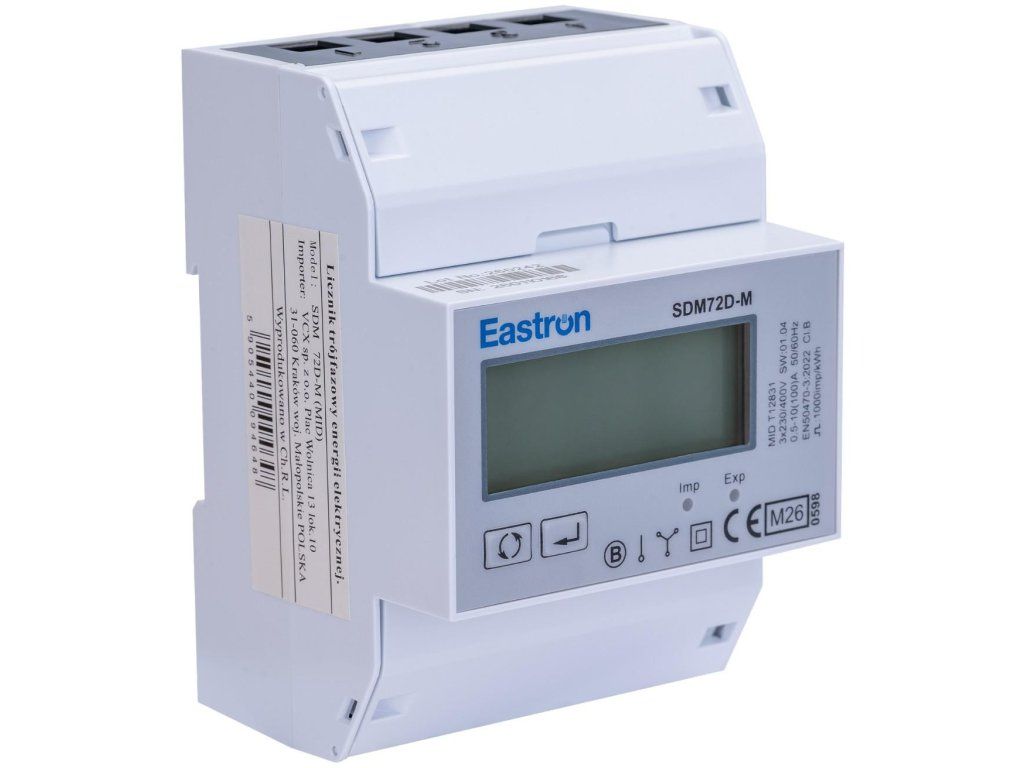

Třífázový elektroměr SDM 72 DM MID Modbus
Účel
Třífázový elektroměr SDM 72 DM MID Modbus od společnosti VCX/Eastron je nejmodernější digitální elektroměr pro přímé měření elektrické energie v třífázových instalacích s proudy do 100 A. Přístroj měří činnou energii (kWh) a výkon (W) a díky obousměrnému měření je vhodný jak pro spotřebitelské instalace, tak pro instalace s výrobou energie z fotovoltaických panelů (měření příkonu a výkonu). Vestavěné rozhraní RS485 s protokolem Modbus RTU umožňuje dálkový odečet a integraci do systémů monitorování energie, automatizace budov nebo systémů BMS. Podsvícený displej LCD zajišťuje pohodlné čtení parametrů i ve špatně osvětlených rozváděčích. Měřič splňuje požadavky směrnice MID, což umožňuje jeho použití pro vyúčtování energie mezi koncovými uživateli (podružné měření, vyúčtování nájemníkům atd.).
Aplikace
- Měření energie v třífázových instalacích 3×230/400 V v obytných, komerčních a průmyslových budovách.
- Kontrola spotřeby energie v podlahových rozvaděčích, podružné měření pro byty, komerční prostory, nájemníky.
- Sledování výroby a spotřeby energie fotovoltaických zařízení (měření dovozu a vývozu energie).
- Integrace se systémy monitorování energie (Modbus RTU), systémy BMS, PLC, datalogery.
- Komerční aplikace vyžadující shodu s MID - vyúčtování energie koncovým uživatelům.
Klíčové vlastnosti
- Třífázový digitální elektroměr pro montáž na lištu DIN 35 mm.
- Proudový rozsah až 100 A (přímé připojení - bez transformátorů).
- Měření činné energie (kWh) a činného výkonu (W) se směrem toku energie (import/export).
- Obousměrné měření - ideální pro fotovoltaické a mikrokogenerační instalace.
- Rozhraní RS485 s protokolem Modbus RTU pro vzdálené čtení a integraci do systému.
- Impulsní výstup pro počítání energie externími systémy.
- Podsvícený, snadno čitelný LCD displej se zobrazením klíčových parametrů.
- Přesnost lepší než třída 1/B - spolehlivé měření energie.
- V souladu s MID - lze použít pro finanční vyúčtování energie.
Technické specifikace
Elektrické parametry
- Jmenovité napětí: nAPĚTÍ: 3×230/400 V AC.
- Rozsah provozního napětí: 80% ÷ 120% Un.
- Frekvence: 50 Hz.
- Jmenovitý/maximální proud: až 100 A (přímé měření).
- Přesnost měření energie: lepší než třída 1 / B.
- Měření energie: činná energie (kWh), činný výkon (W), obousměrné měření (IMP/EXP).
Vstupy/výstupy a komunikace
- Komunikační rozhraní: RS485.
- Protokol: Protokol: Modbus RTU.
- Impulsní výstup: galvanicky oddělený, impulsy úměrné spotřebované energii.
Zobrazení a provoz
- Displej: Podsvícený LCD displej, víceřádkový.
- Prezentované parametry (příklad): fázová napětí, fázové proudy, činný výkon, celková a dílčí energie, směr toku energie.
- Funkce měřiče: indikace celkové a dílčí energie (s možností vynulování v závislosti na verzi), procházení obrazovek měření pomocí tlačítek.
Pracovní podmínky a výkon
- Montáž: na lištu DIN 35 mm (modul 4-6M, v závislosti na verzi).
- Stupeň krytí: IP20 (pro montáž do uzavřeného rozváděče).
- Určení: provoz v suchých místnostech, uvnitř nízkonapěťových rozváděčů.
Certifikace a normy
- V souladu se směrnicí MID 2004/22/ES (legalizované měření, možnost fakturace).
- Splňuje standardní požadavky pro třífázové elektroměry třídy 1/B.
Doplňkové parametry
| Kategorie: | Elektrické príslušenstvo Iné |
|---|---|
| Hmotnost: | 0.33 kg |
| EAN: | 5905440094648 |
