USMP-3 rychloupínací prvek - plochý USMP-3 Elektro-Plast Opatówek 600ks BOX 16.23

Účel

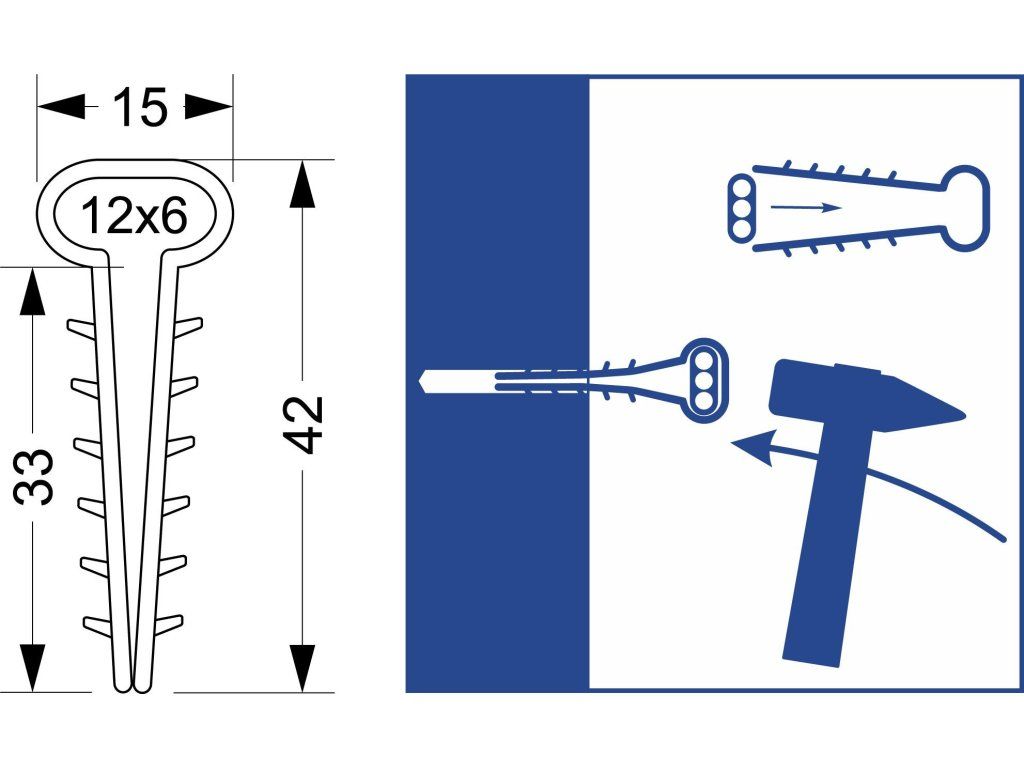

Držák USMP-3 BOX vychází z konstrukce standardního držáku USMP-3 (16.2) a je určen pro ploché kabely typu YDYp v konfiguraci 3 × 1,5 mm² a 3 × 2,5 mm². Tvar části obepínající kabel odpovídá geometrii kabelů 3×2,5 mm², což zajišťuje plnou podporu izolace po celé šířce kabelu a snižuje koncentraci napětí při instalaci. Držák pracuje s instalačním otvorem vyvrtaným vrtákem o průměru 6-7 mm a ukotvuje se zatlačením nebo zatlučením držáku do podkladu (beton, cihla, omítka) pomocí kladiva.

Prvek má zubový trn typu "vánoční stromeček", který zajišťuje jednostranné trvalé zaklesnutí do materiálu podkladu a zabraňuje náhodnému vyklouznutí držáku po instalaci. Jednostranná konstrukce usnadňuje paralelní vedení jednotlivých kabelových tras a zachování opakovatelných vzdáleností mezi upevňovacími body. Řešení je určeno pro použití uvnitř budov, v zásuvkových a světelných obvodech pro zapuštěnou i povrchovou montáž.

Tělo držáku je vyrobeno z polypropylenu nebo vysoce kvalitního elektroinstalačního plastu s pružnými vlastnostmi, který umožňuje bezpečné upnutí kabelu bez rizika jeho zlomení při upínání. Materiál zajišťuje dostatečnou mechanickou odolnost a rozměrovou stálost v typickém rozsahu provozních teplot pro vnitřní instalace nn. Bílá barva usnadňuje kontrolu vedení kabelových tras a po dokončení instalace zachovává její estetický vzhled.

Technické specifikace:

• Symbol: USMP-3 BOX
• Objednací číslo: 16.23
• Výrobce: Elektro-Plast Opatówek
• Typ: rychlomontážní držák, plochý, jednostranný, s čepem ("vánoční stromeček")
• Použití kabelů: YDYp 3×1,5 mm²; YDYp 3×2,5 mm²
• Průměr kabelu (pracovní geometrie): plochý kabel 3×2,5 mm²
• Průměr vrtání montážního otvoru: 6-7 mm
• Materiál pouzdra: plast / polypropylen (PP)
• Barva: bílá
• Model: jednostranný

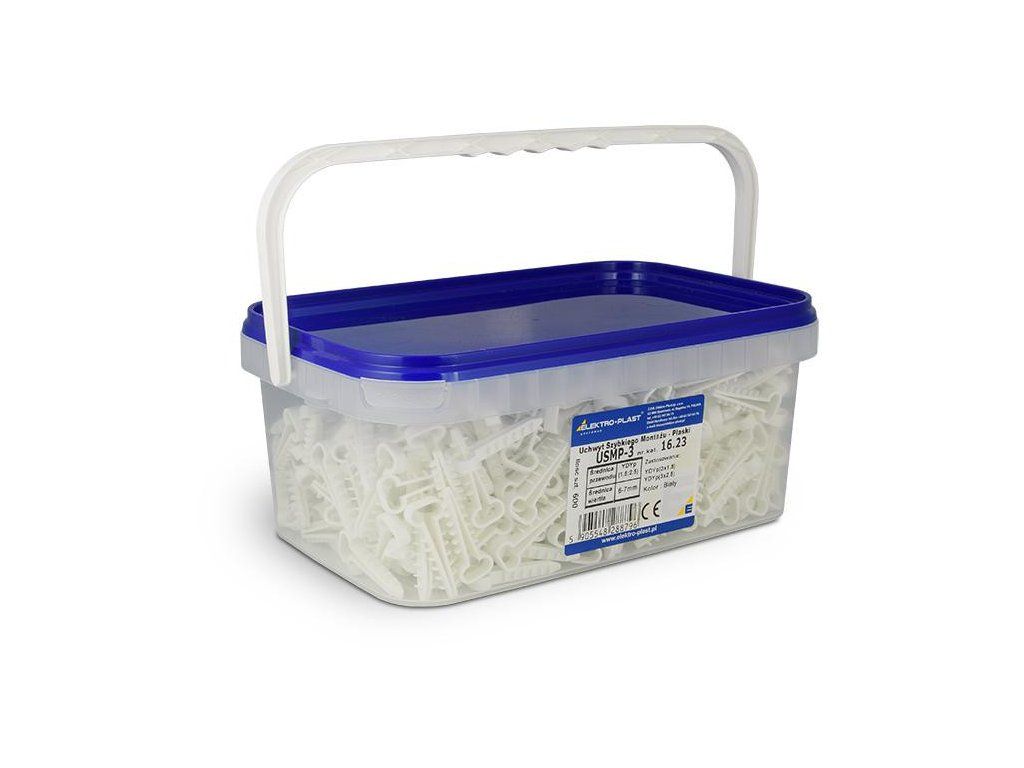

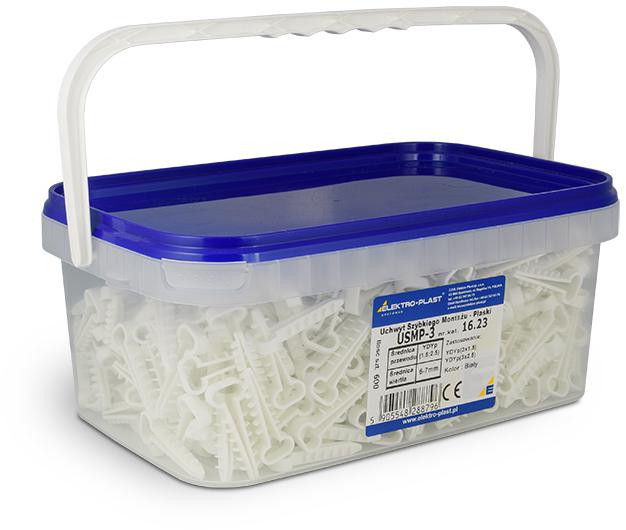

• Komerční balení: (BOX): 600 kusů
