Rukojeť MOD.N/120/70 pro operátory NICE WINGO

Rukojeť MOD.N/120/70 pro operátory NICE WINGO

Účel

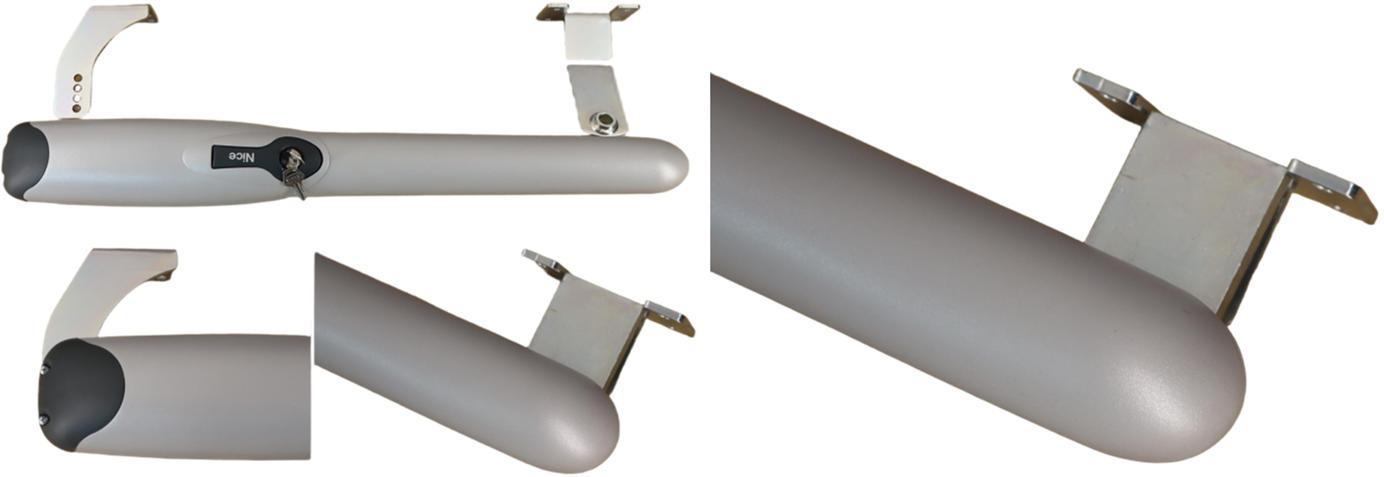

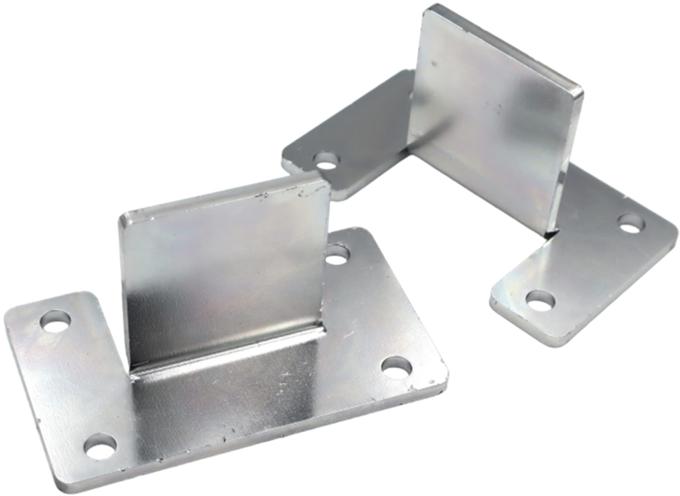

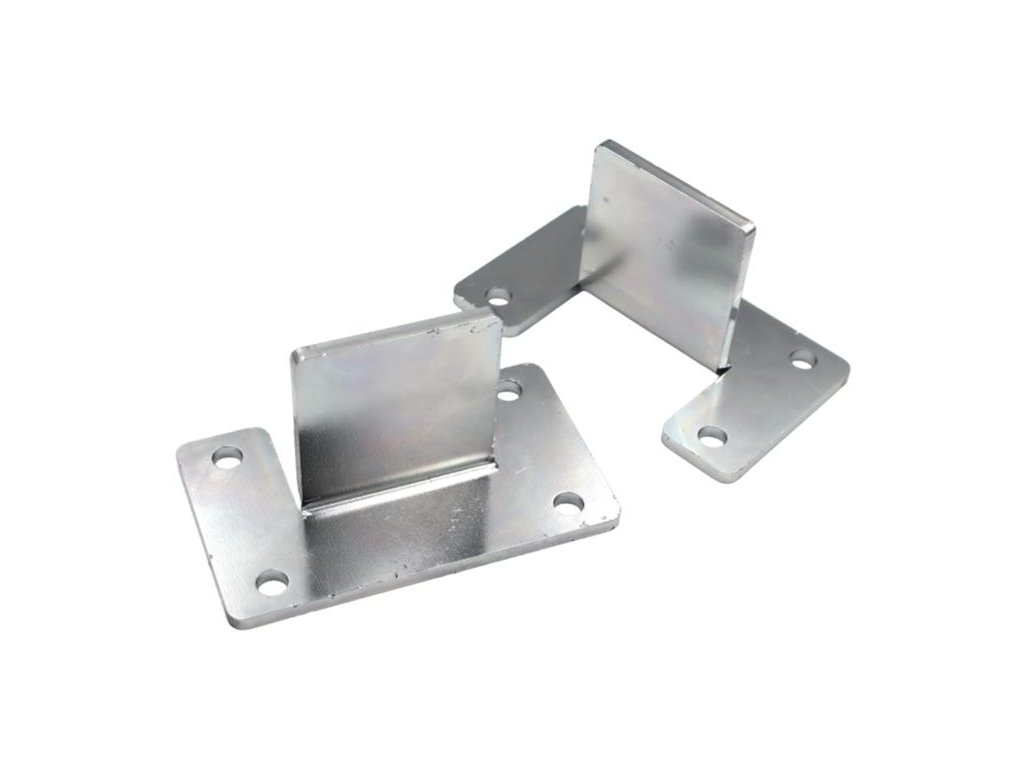

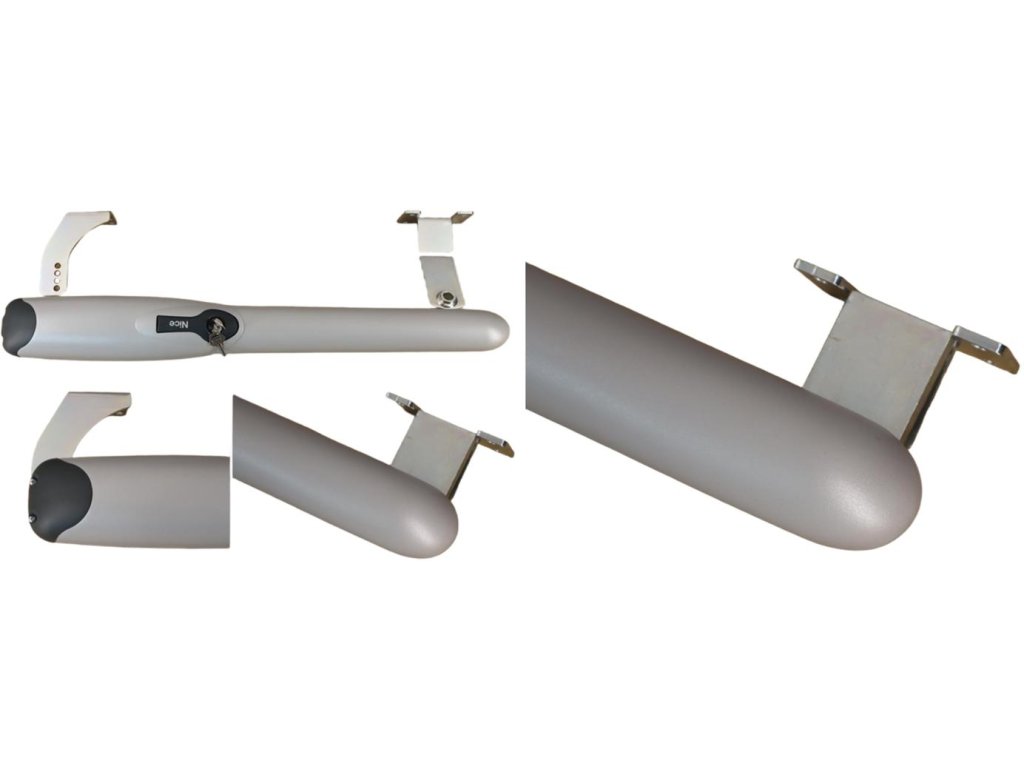

Sada zesílených rukojetí pro křídla bran polské výroby, vhodná pro pohony NICE řady WINGO

Součástí balení je pár (2 ks) rukojetí.

Technické specifikace:

• Model: MOD.N/120/70

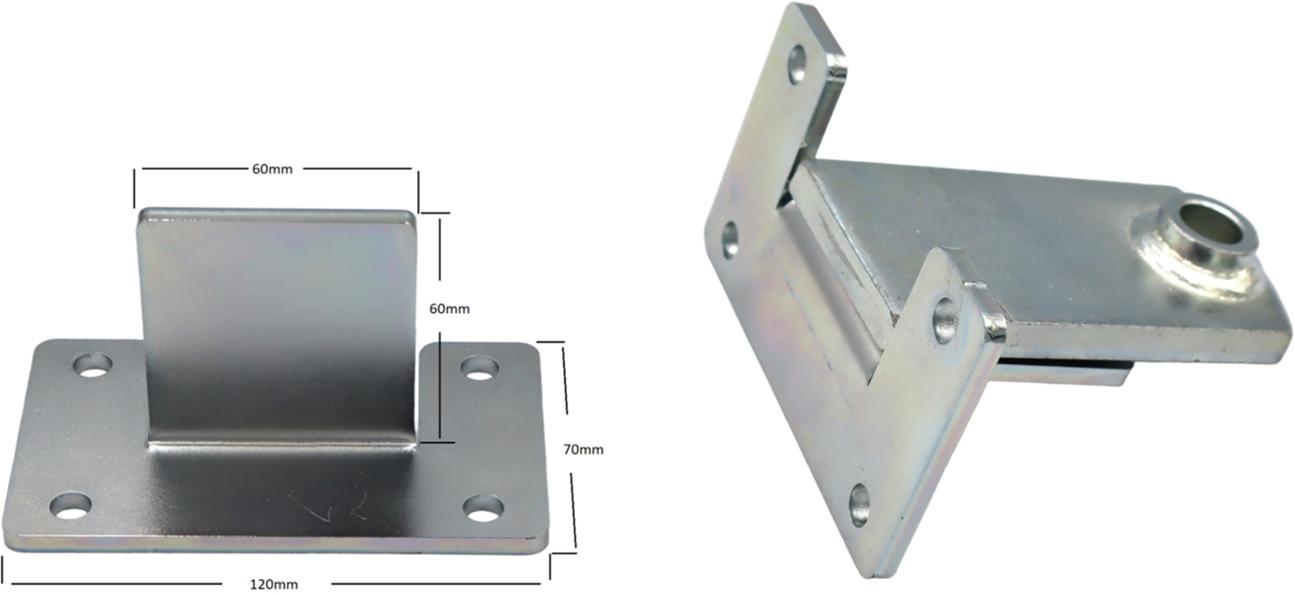

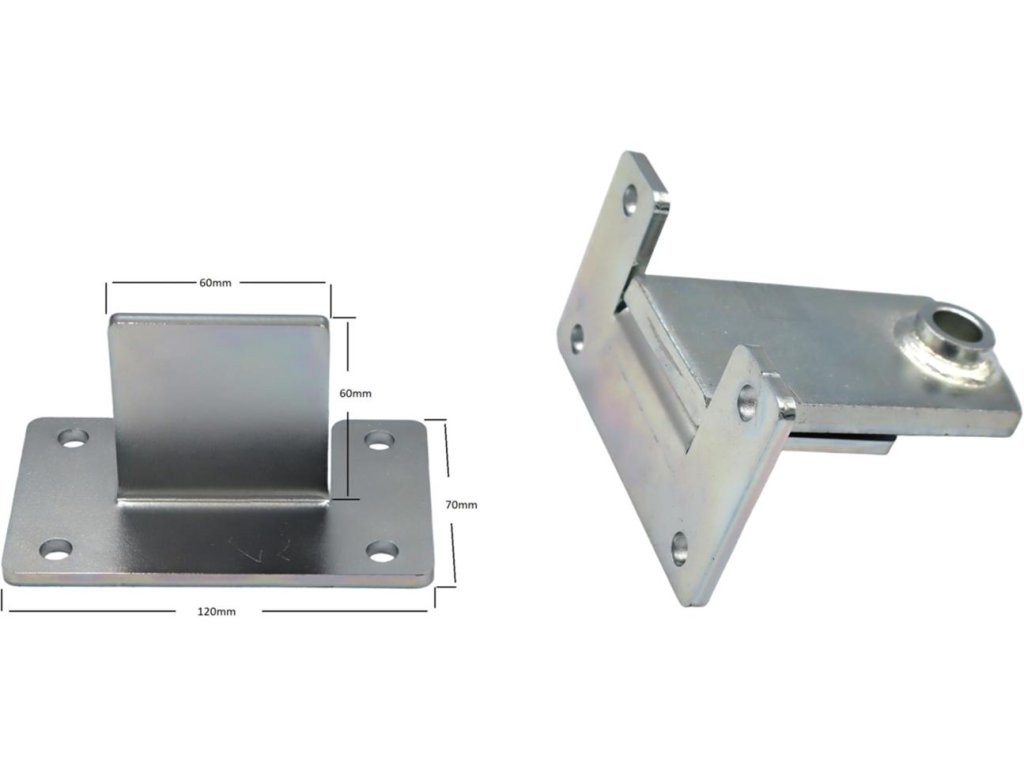

• Rozměry montážní desky: 120 mm x 70 mm.
• Barva: Zinek (stříbro)
• Výkonnost: 5 mm silná ocel
• Ochrana proti korozi: Zinek
• Otvory pro montáž do brány: 9 mm

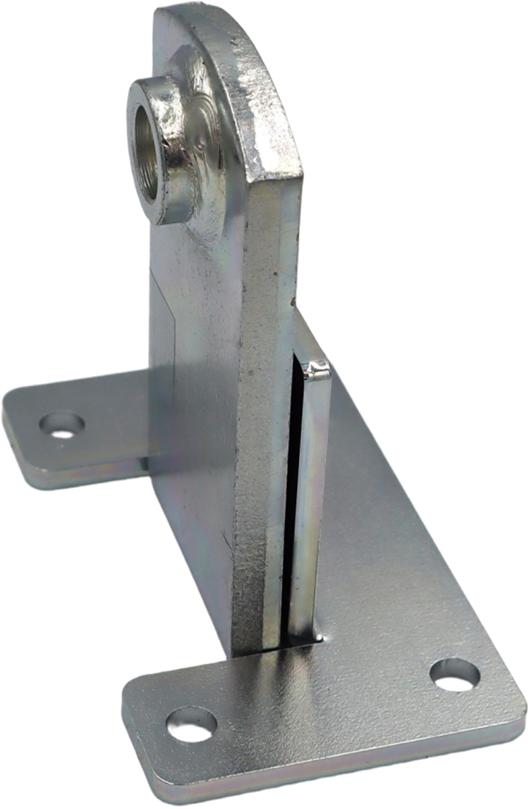

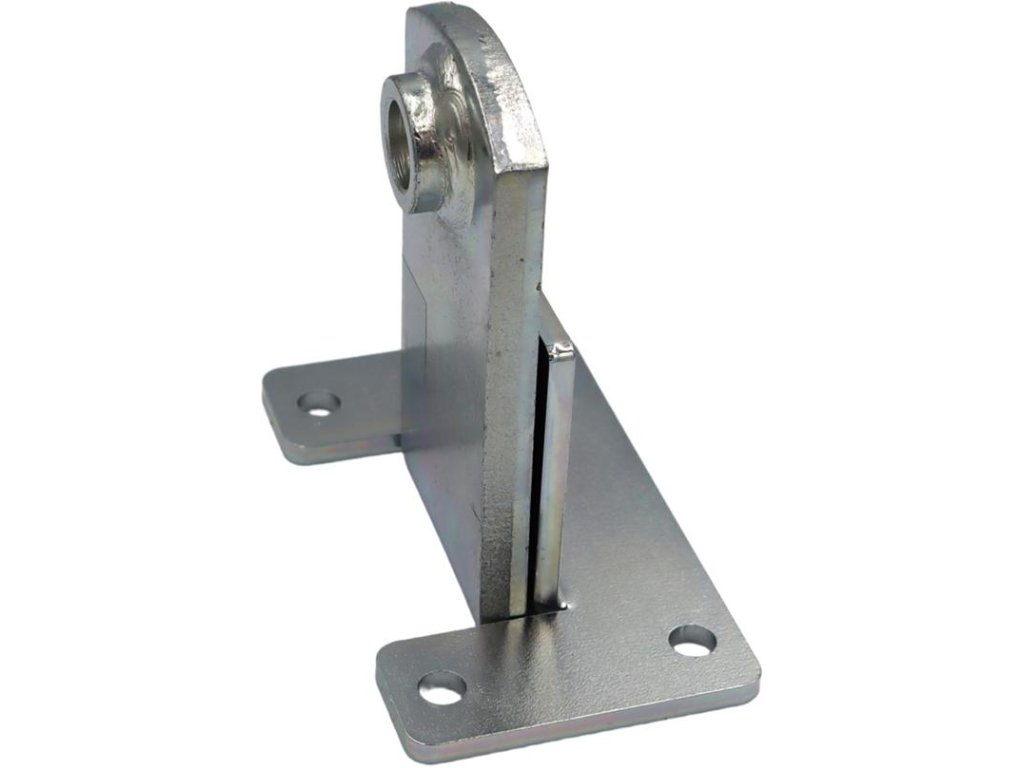

Návod k montáži rukojetí Model: MOD.N/120/70 bez svařování

Držáky byly navrženy bez montážních otvorů z výroby, aby byla zajištěna maximální přesnost a vyloučena vůle při instalaci. Pro dosažení nejlepších výsledků a zaručení stability spojení doporučujeme následující postup instalace:

• 1. Připevněte držák k bráně: Před vyvrtáním otvorů zajistíte stabilitu v dalších krocích. (pokud nemáte stabilní základnu, na kterou můžete připevnit obě součásti a vyvrtat otvory, v takovém případě můžete tyto kroky vynechat)
• 2. Upravte příslušnou délku součásti ze sady pohonu: v případě potřeby prodloužením nebo zkrácením)
• 3. Vyvrtejte montážní otvory: Po připevnění držáku vyvrtejte dva průchozí otvory. Doporučený průměr otvorů je 8 mm nebo 10 mm v závislosti na preferované velikosti šroubů.
• 4. Sešroubujte součásti k sobě: Po vyvrtání otvorů použijte vhodné šrouby (8 mm nebo 10 mm) a matice k trvalému připojení držáku k bráně. Všechny součásti utáhněte, aby bylo zajištěno pevné a stabilní upevnění.

Dodržení výše uvedených kroků zajistí trvalé spojení bez vůlí a zaručí optimální výkon instalovaného držáku.
