8kanálový bezpečnostní panel LAN s ochranou proti přepětí PoE EWIMAR PTF-58R-ECO/PoE
Kód: 22427
Detailní popis produktu

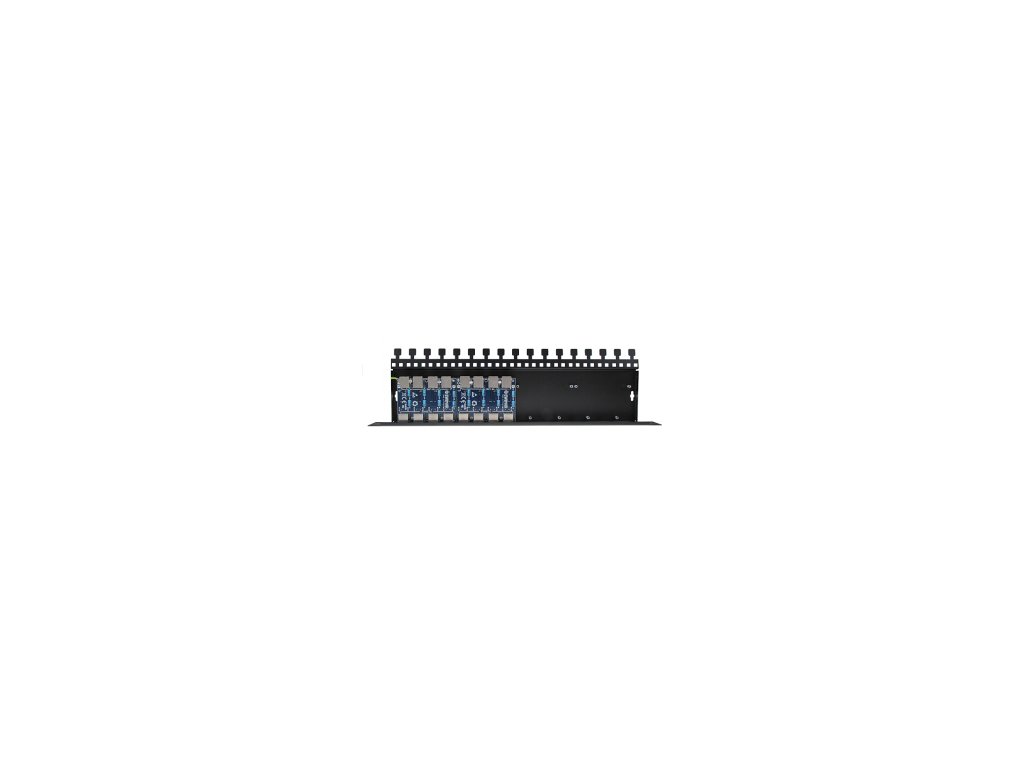

8kanálový bezpečnostní panel LAN s ochranou proti přepětí PoE EWIMAR PTF-58R-ECO/PoE
Účel
8kanálová přepěťová ochrana určená k ochraně 100Mbitové sítě LAN, která se používá k ochraně počítačů, průmyslových systémů a systémů automatizace budov, jakož i instalací IP-CCTV. Zajišťuje ochranu přenosových cest a napájení PoE libovolného typu a výkonu až 60 W pro zařízení instalovaná uvnitř budov. Účinnost ochrany je 100 A v impulsu 8/20uS s vybitím náboje do země, což je dostatečné pro většinu aplikací uvnitř budov, kde hlavní příčinou poškození může být indukce elektromagnetického impulsu ve vodičích.
Ochrana se skládá ze dvou modulů PTF-54-ECO/PoE umístěných v 19" skříni do racku a lze ji snadno rozšířit až na 16 kanálů pomocí modulů řady PTU nebo PTF. Řada 5xx jsou nově navržené ochrany s lepšími přenosovými a zátěžovými parametry ve srovnání s předchozími řadami, což zajišťuje stabilnější provoz, nižší přeslechy signálu a umožňuje napájení zařízení s vysokým výkonem pomocí standardu PoE.
Panel lze použít s kabeláží UTP, FTP kategorie 5, 5e, 6 nebo vyšší. Ve 100Mbitových sítích (100Base-T) se linky 4,5 a 7,8 používají výhradně pro PoE a byly seskupeny pro zjednodušení ochranného obvodu, což nemění výkonnost těchto sítí, ale při měření LAN s měřiči budou hlášeny zkraty na těchto linkách. Měření instalací kategorie 5e a 6 nebo vyšší by měla být prováděna bez ochrany PTF-58R-ECO/PoE. Vestavěná ochrana napájení PoE chrání před přepětím v důsledku přepětí nebo výpadku napájení, a to jak na přenosových párech, tak na párech 4,5 a 7,8.
Panel je vybaven zásuvkami RJ-45 na chráněné i nechráněné straně. To usnadňuje přizpůsobení stávajícím systémům a urychluje proces připojení a servisu. Lze jej připojit ke stávajícím patchpanelům s konektory LSA (Krone) pomocí patchcordů RJ-45. Volitelný kryt chrání moduly před prachem a náhodným poškozením a speciální otvory v základně umožňují montáž panelu i na zeď. Signální kabely lze mechanicky zajistit proti vytažení pomocí kabelových stahovacích pásků s využitím otvorů nebo výstupků na zadní straně panelu.
Při použití pro instalace CCTV s IP DVR lze panel namontovat na úhlové držáky v zadní části stojanu. Výhody takového řešení jsou: Více místa ve stojanu, pohodlný přístup ke všem konektorům, kratší propojovací kabely - IP DVR mají obvykle všechny konektory vzadu.
Nejlepší účinnosti ochrany dosáhnete použitím přepěťových ochran na obou koncích kabelu LAN a jejich správným uzemněním. Obvykle se na straně přepínače LAN používá vícekanálové zařízení a na straně koncového zařízení jednokanálová ochrana.
Příklad kompletního zabezpečení systému webových kamer
Specifikace:
| NÁZEV PARAMETRU | VALUE |
| Datová linka | |
| Počet kanálů LAN | 8 |
| Rozšiřitelný | Až 16 kanálů |
| Podporované typy sítí LAN | 10Base-T, 100Base-T, kroucená dvojlinka kategorie 5, 5e a 6 |
| Vstupní konektor (kabel) | Zásuvka RJ-45, stíněná |
| Výstupní konektor (zařízení) | Zásuvka RJ-45, stíněná |
| Typy použitých vodičů | UTP / FTP kategorie 5, 5e a 6 |
| Jmenovité stejnosměrné napětí (od sítě k zemi) UN | 90V DC |
| Maximální trvalé provozní napětí (od sítě k zemi) UC | 110V DC |
| Ochranná úroveň 1kV/μs (vedení-zem) UP | 600V |
| Vybíjecí proud (8/20 µs, vedení-zem ) Iimp | 100A |
| Jmenovité stejnosměrné napětí (od sítě k síti) UN | 3,3 V DC |
| Maximální trvalé provozní napětí (line-to-line) UC | 3,5 V DC |
| Úroveň ochrany 1kV/μs (line-to-line) UP C3 | 20V |
| Vybíjecí proud (8/20 µs, line-to-line ) Iimp | 100A |
| Chráněné linie | 1-2, 3-6 |
| Kapacita (line-to-line) @1MHz | 6-15pF |
| Kapacita (linie-zem) @1MHz | 1-2pF |
| Sériový odpor | 2,2Ω / řádek |
| Jmenovitý proud IN | 300 mA / linka |
| Počet ochranných kroků | 1 (hybridní) |
| Linka PoE | |
| Jmenovité stejnosměrné napětí (od sítě k síti) UN | 58V DC |
| Maximální trvalé provozní napětí (line-to-line) UC | 64V DC |
| Úroveň ochrany UP | 93V |
| Vybíjecí proud (8/20 µs, line-to-line) Iimp | 100A |
| Vybíjecí proud (8/20 µs, vedení-zem) Iimp | 100A |
| Chráněné páry | (1+2)-(3+6), (4+5)-(7+8) |
| Provozní standard PoE | kompatibilní s IEEE 802.3af/at/bt-type 3 (HiPoE, UPOE) |
| Ztráta napájení PoE v ochranných obvodech | IEEE 802.3af, možnost A:0,23W@48VDC |
| IEEE 802.3af, možnost B:0,13W@48VDC | |
| IEEE 802.3at, varianta A: 0,68W@54VDC | |
| IEEE 802.3at volba B:0,35W@54VDC | |
| IEEE 802.3bt,, typ 3, možnost AB: 0,8W@54VDC | |
| *) údaje pro maximální zamýšlené zatížení | |
| Společné rysy | |
| Rozměry | 480 x 41 x 130 (mm) |
| Aplikace | Ochrana zařízení instalovaných uvnitř budov |
| Způsob montáže | Montáž do 19" stojanu |
| Těsnost bydlení | nepoužije se |
| Provozní teplota | -30ºC ~ 60ºC |
Doplňkové parametry
| Kategorie: | Svodiče přepětí, chrániče |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.2 kg |
