Adaptér ATTE PoE ASDC-12-124-HS
Kód: 22065
Detailní popis produktu

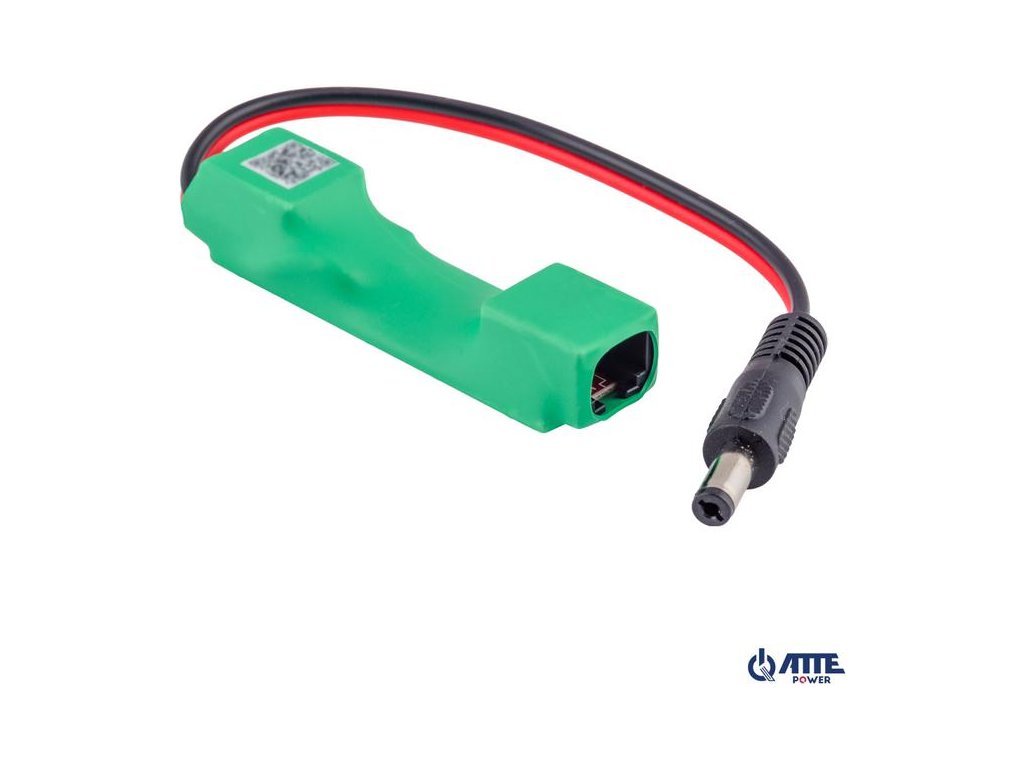

Adaptér ATTE PoE ASDC-12-124-HS
Redukční adaptér PoE, Vin 35...56VDC, Vout_1 12VDC (DC konektor), Vout_2=Vin (RJ45) , Iout 1A, Pout 12W, kompatibilní s přepínači PoE PASSIVE a 802.3af, konektory RJ45/RJ45 + DC konektor
Adaptér ATTE PoE ASDC-12-124-HS
Adaptér PoE pro snížení napětí, Vin 35...56VDC, Vout_1 12VDC (DC konektor), Vout_2=Vin (RJ45) , Iout 1A, Pout 12W, kompatibilní s PoE PASSIVE a 802.3af přepínači, konektory RJ45/RJ45 + DC konektor.
Při návrhu instalace je důležité mít na paměti maximální výkon, který je k dispozici pro celé napájecí vedení:
- při napájení adaptéru z přepínač 802.3af maximální výkonový rozpočet na výstupu přepínače je 15,4W (celkem pro kameru a 12V zařízení)
- při napájení adaptéru z pasivní přepínač např IPB-5-10-S4 maximální výkonový rozpočet na výstupu přepínače je 36W z čehož 12 W lze využít na DC zástrčce a zbývající dostupný výkon lze přenést na výstup RJ45 (kamera nebo jiný PoE přijímač)
Příklad použití
ASDC-12-124 #01
Napájení IP kamery a zařízení z linky PoE - adaptér snižuje napětí na konektoru DC na 12 V a přenáší vstupní napětí na výstup RJ45
Účel
Adaptér PoE ASDC-12-124-HS snižuje napětí na konektoru DC na 12 V a současně přenáší napájení PoE na výstup RJ45. Díky tomu může jedna linka PoE současně napájet IP kameru a další zařízení napájená 12 V, jako je topení, IR přísvit nebo mikrofon. Zařízení může být napájeno ze switche 802.3af nebo PoE PASSIVE.
KLÍČOVÉ FUNKCE:
- 48V PoE redukce napětí na 12V - k dispozici na DC zástrčce (osvětlovač, mikrofon, ohřívač)
- přenáší napájení PoE ze vstupu na výstup RJ45 (napájení kamery)
- lze napájet z přepínače 802.3af PoE nebo PASSIVE
- malá velikost modulu
Při navrhování instalace je třeba vzít v úvahu maximální výkon, který je k dispozici pro celé přívodní vedení:
- při napájení adaptéru z přepínač 802.3af maximální výkonový rozpočet na výstupu přepínače je 15,4W (celkem pro kameru a 12V zařízení)
- při napájení adaptéru z pasivní přepínač např IPB-5-10-S4 maximální výkonový rozpočet na výstupu přepínače je 36W z čehož 12 W lze využít na DC zástrčce a zbývající dostupný výkon lze přenést na výstup RJ45 (kamera nebo jiný PoE přijímač)
Pouzdro HS (smršťovací) je promyšlené řešení, které zajišťuje izolaci a co nejmenší rozměry zařízení. Malé rozměry umožňují širší výběr místa instalace.
Příklad aplikace
Specifikace
| Podporované zdroje napájení PoE | PASIVNÍ PoE802.3af |
| Konektory | RJ-45 (strana přepínače) - vstupní napětíRJ-45 (strana kamery) - výstupní napětí Vout_2DC konektor - výstupní napětí Vout_1 |
| Výstupní napětí | Vout_1 = 12 VDC +/-3% - DC zástrčka (střed +)Vout_2 = Vin - RJ-45 (PoE)Piny PoE: 4,5 (V+) 7,8 (V-) |
| Výstupní proud | 1 A (zástrčka DC) |
| Vstupní napětí | 35 ... 56 VDC (PoE)Vývody PoE: 4,5 (V+) 7,8 (V-) |
| Zabezpečení přístavu | RJ45 (strana přepínače): ochrana proti přetížení 1A s automatickým návratem |
| Signalizace | Červená LED uvnitř zásuvky RJ-45 - přítomnost výstupního napětí |
| Bytová výstavba | Izolační polyethylenová fólie |
| Stupeň ochrany | IP20 |
| Provozní teplota | -25 ... +40°C |
| Rozměry | 75 x 21 x 17 mm |
| Hmotnost | 0,015 kg |
Doplňkové parametry
| Kategorie: | Rozbočovače, rozdělovače videa |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.02 kg |
| EAN: | 5902143691068 |
