BFT DEIMOS ULTRA BT A400 KIT CZ pro 400 kg posuvné brány

BFT DEIMOS ULTRA BT A400 KIT CZ pro 400 kg posuvné brány

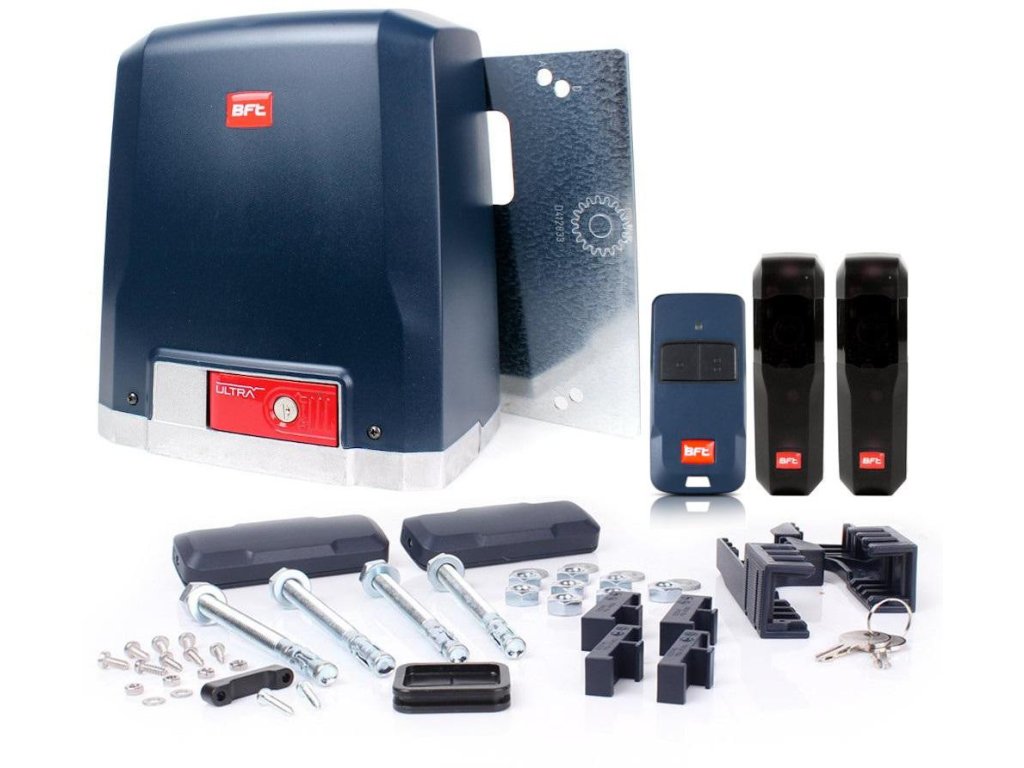

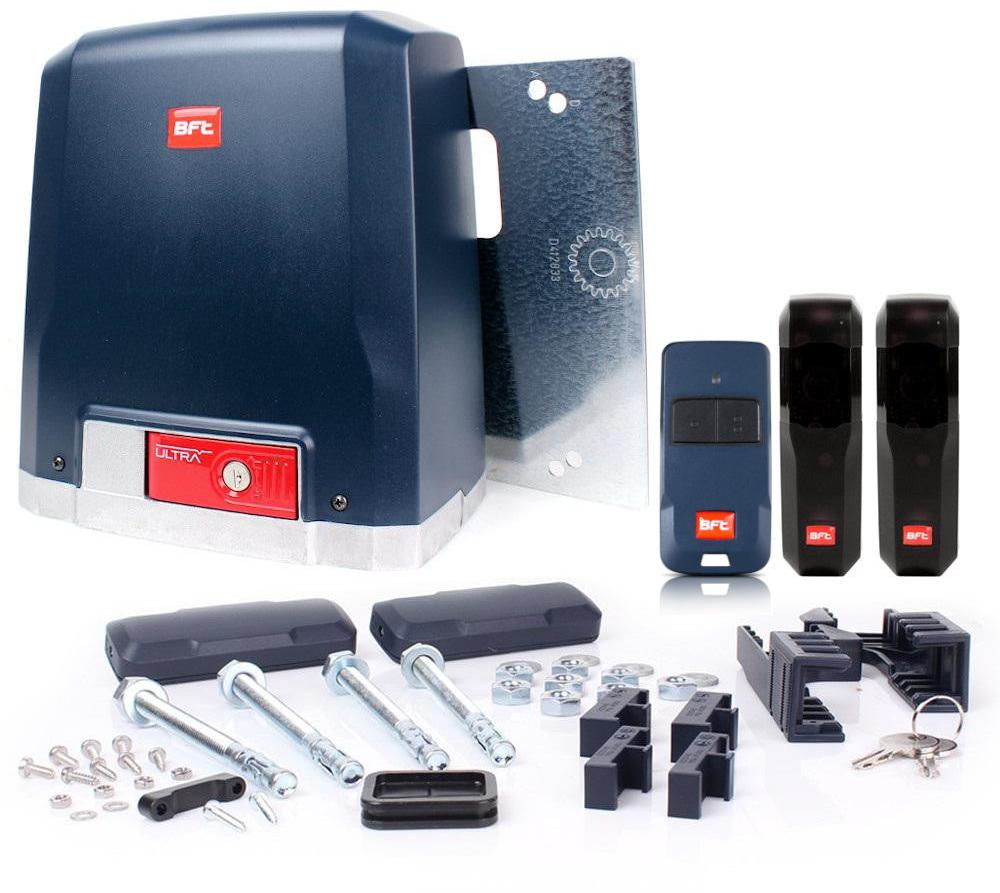

Sada obsahuje:

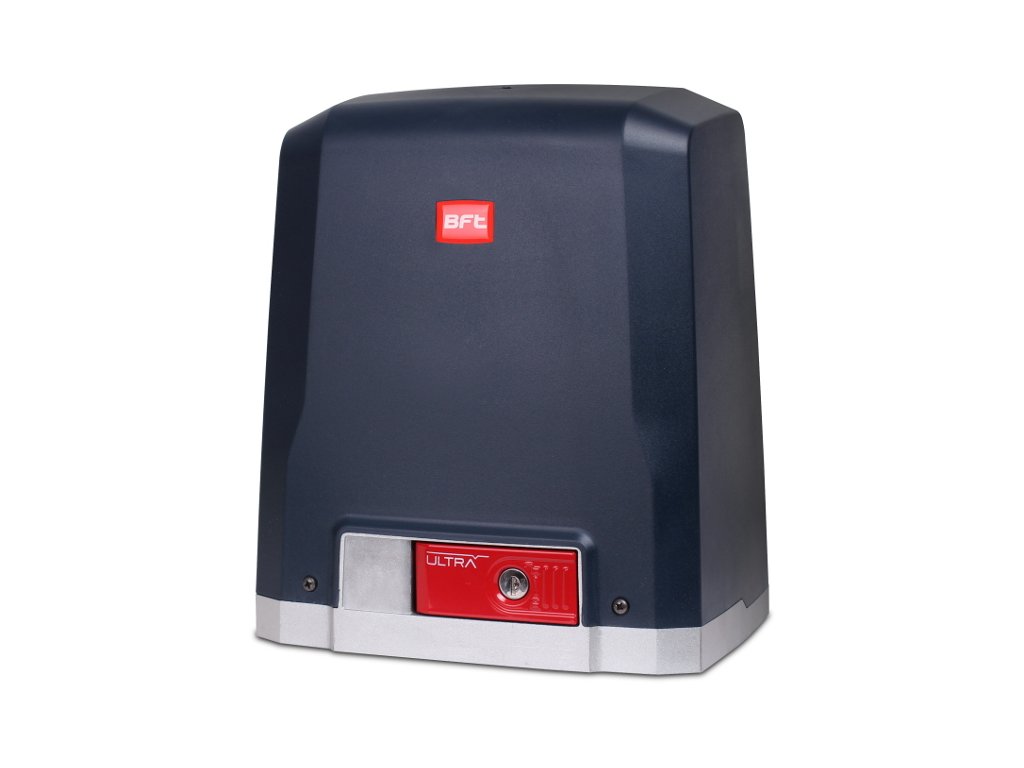

• Operátor DEIMOS ULTRA BT A400 s integrovanou řídicí jednotkou MERAK BT A400 (2610699) a rádiovým přijímačem 433,92 MHz

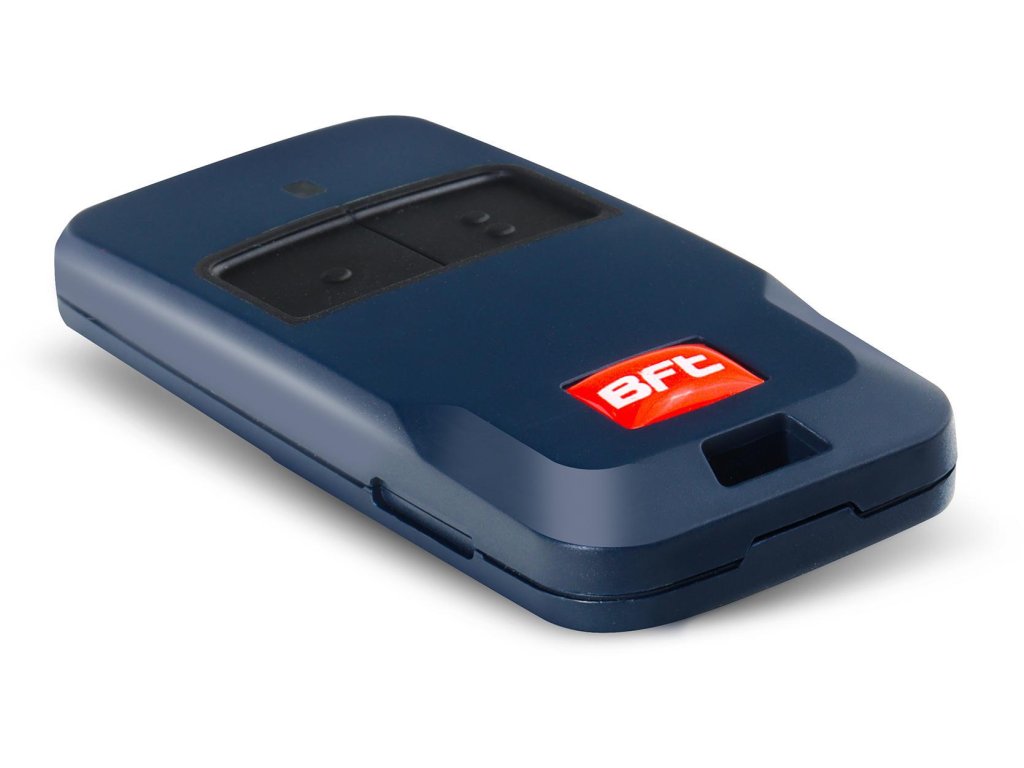

• 1ks. Dálkové ovládání MITTO COOL C2.
• Pár fotobuněk Compacta A20-180
• Magnetické koncové spínače
• Montážní prvky
• Návod k montáži v polštině

POZOR!

Pohony bran, stejně jako všechny výrobky, kteréNEJSOU ukončeny zástrčkou, takže při jejich instalaci je nutné provést změny v elektrické instalaci budovy - ze zákona jsou určeny pouze k instalaci pomocíkvalifikovaný instalatérs příslušným oprávněním.

Neváhejte a využijte naše instalační služby: https://www.eltrox.pl/system-montaz

Účel

Sada je určena k automatizaci posuvných bran o hmotnosti až 400 kg.

Popis

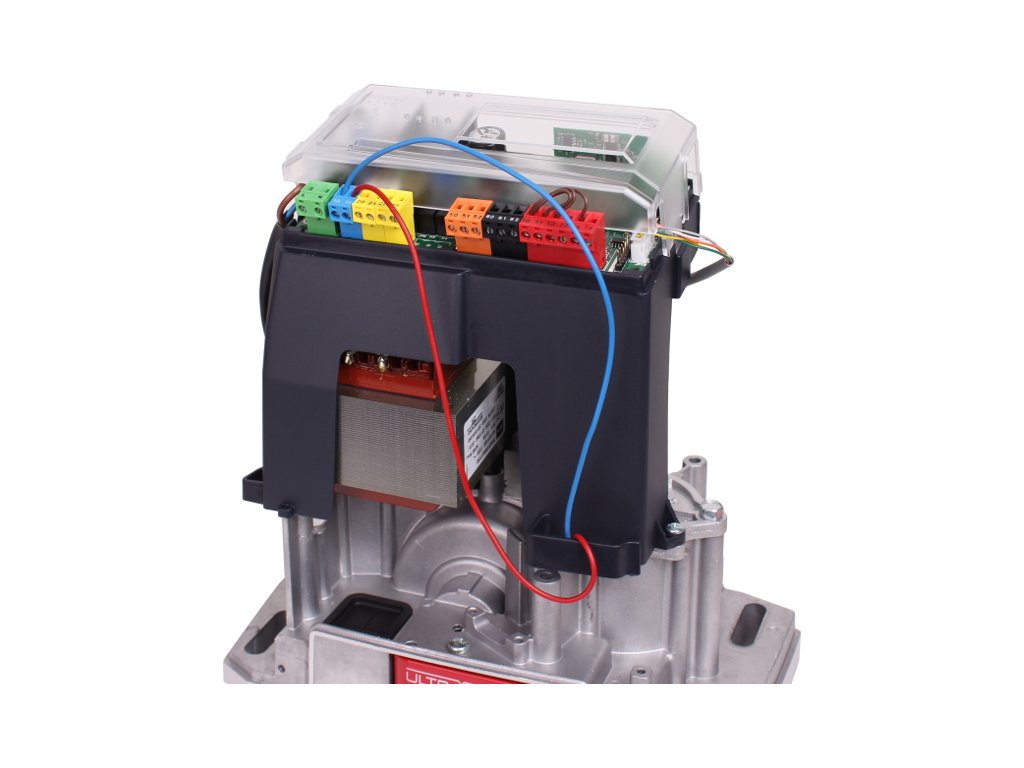

Součástí dodávky je 24V motor a integrovaný ovládací panel MERAK. Ovládací panel se programuje pomocí LCD displeje. Ovládací panel má integrované dvoukanálové dynamické kódové rádio s pamětí pro 63 dálkových ovladačů. ovládací panel s programovacím displejem: ovládací panel MERAK s programovacím displejem s předpřipravenými programy pomáhá instalatérovi ve fázi programování; panel je uspořádán diagonálně, což usnadňuje čtení a nastavování operací.

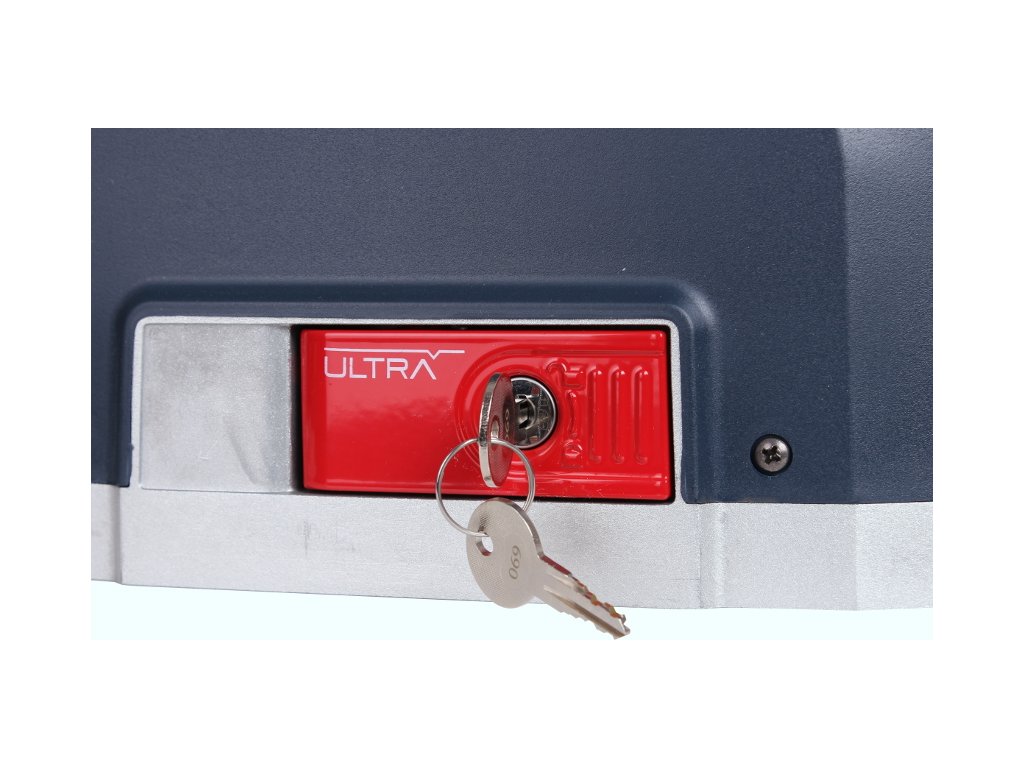

Souprava je vybavena amperometrickou detekcí překážek, pozvolným rozběhem, uvolněním na konci cyklu a magnetickými koncovými spínači. Magnetické koncové spínače: tento typ koncových spínačů umožňuje přesnou a bezpečnou instalaci za všech podmínek prostředí. Pohon má funkci servisního indikátoru a 4 úrovně přístupu do menu chráněné heslem. Pákové uvolnění s personalizovaným klíčem: Pákové uvolnění zaručuje snadné uvolnění motoru a personalizovaný klíč zajišťuje jeho jedinečnost, což zaručuje vyšší bezpečnost.

Tento pohon je vybaven systémem D-Track a po zakoupení karty B EBA WI-FI Gateway umožňuje ovládání prostřednictvím protokolu U-Link*.

Technické specifikace

Specifikace pohonu:

• Napájení: 220-230 V 50/60 Hz
• Motor: 24 Vdc
• Spotřeba energie: 50 W
• Maximální odebíraný proud: 0,5 A

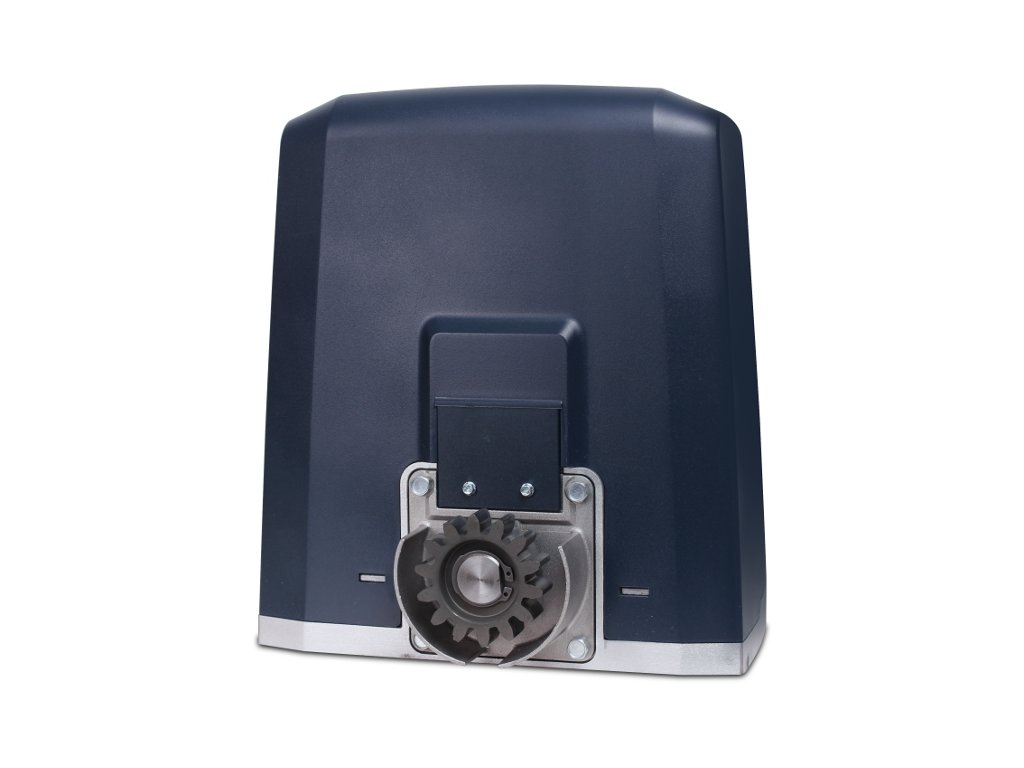

• Modul ozubeného kola: 4 mm (14 zubů)
• Rychlost křídla: 12 m/min
• Maximální hmotnost křídla: 4000 N (≈400 kg)
• Reakce na náraz: elektronický omezovač točivého momentu
• Mazání: tuk
• Ruční ovládání: mechanické uvolnění páky
• Typ provozu: intenzivní, 80 cyklů denně
• Nouzové bateriové napájení (volitelné): 2 baterie 12V 1,2Ah
• Okolní podmínky: -20°C až +55°C
• Stupeň krytí: IP44
• Hlučnost: <70 dBA
• Hmotnost pohonu: 8 kg

technické údaje ústředny:

• Izolace sítě/nízkého napětí: > 2MOhm 500 Vdc
• Provozní teplota: -20°C +55°C
• Tepelná ochrana: software
• Dielektrická tuhost: mřížka/bt 3750 Vac po dobu 1 minuty
• Napájení pomocných obvodů:
• 24 Vdc (max. odběr 0,5 A); bezpečné 24 Vdc
• AUX 0: kontakt napájený 24 Vdc N.O. (max. 1A)
• AUX 3: N.O. kontakt (max. 24 Vac/1A)
• Vestavěná vysílačka: frekvence 433,92 MHz s klouzavým kódem
• Nastavení parametrů a možností: LCD displej / digitální univerzální programátor
• Počet kombinací: počet kombinací: 4 miliardy
• Maximální počet rádiových příkazů v paměti: 63

*Systém D-Track - dynamické řízení točivého momentu

Tento pohon je vybaven systémem D-track, což je inteligentní systém řízení točivého momentu založený na technologii mikroprocesorové řídicí jednotky BFT.

Na základě údajů z několika ukazatelů systém aktualizuje úroveň síly potřebné k provedení operace. Systém D-track rovněž usnadňuje montážní firmě vystavení zákonem požadovaných certifikátů.

Běžné řídicí jednotky nesnímají přesnou polohu vrat a důsledně používají pevně stanovené úrovně síly, čímž nezajišťují stabilní citlivost na překážku během zavírání a otevírání.

Zařízení BFT vybavená systémem D-track zaznamenávají sebemenší výkyvy v síle brány nebo vrat, například v důsledku teplotních nebo životnostních rozdílů, a neustále dodávají aktuální točivý moment motoru.

Tradiční řídicí jednotka nedokáže tyto změny tahu rozpoznat, což někdy vede k indikaci neexistujících překážek.

Systém D-Track od společnosti BFT tak zaručuje maximální bezpečnost a dokonalý provoz zařízení bez ohledu na klimatické podmínky a stupeň mechanického opotřebení.

*U-link - technologie BFT pro komunikaci periferních zařízení s automatizačními systémy

Univerzální - slovo, které plně vystihuje podstatu U-link. Jedná se o platformu, která vám díky rozšiřujícím kartám B EBA dává možnost vytvářet a spravovat technologické ekosystémy z vašeho chytrého telefonu.

Po zakoupení rozšiřující karty a její instalaci do jednotky stačí do chytrého telefonu nainstalovat aplikaci U-Control a můžete plně využívat možnosti, které řešení U-Link nabízí.

Tato aplikace umožňuje ovládat jedno nebo více kompatibilních zařízení prostřednictvím protokolu U-link.

• Prostřednictvím internetového připojení může uživatel otevřít, zavřít nebo zastavit bránu přímo z chytrého telefonu nebo tabletu. Navíc může kontrolovat její stav v reálném čase z libovolného místa.
• Přístup můžete ovládat téměř odkudkoli. Např. můžete otevřít nebo zavřít bránu a umožnit tak přístup zahradníkovi, když jste pryč.

Naproti tomu rádio Clonix U-link umožňuje integraci se všemi jednotkami bez ohledu na to, zda jsou od společnosti BFT nebo od jiné firmy.
