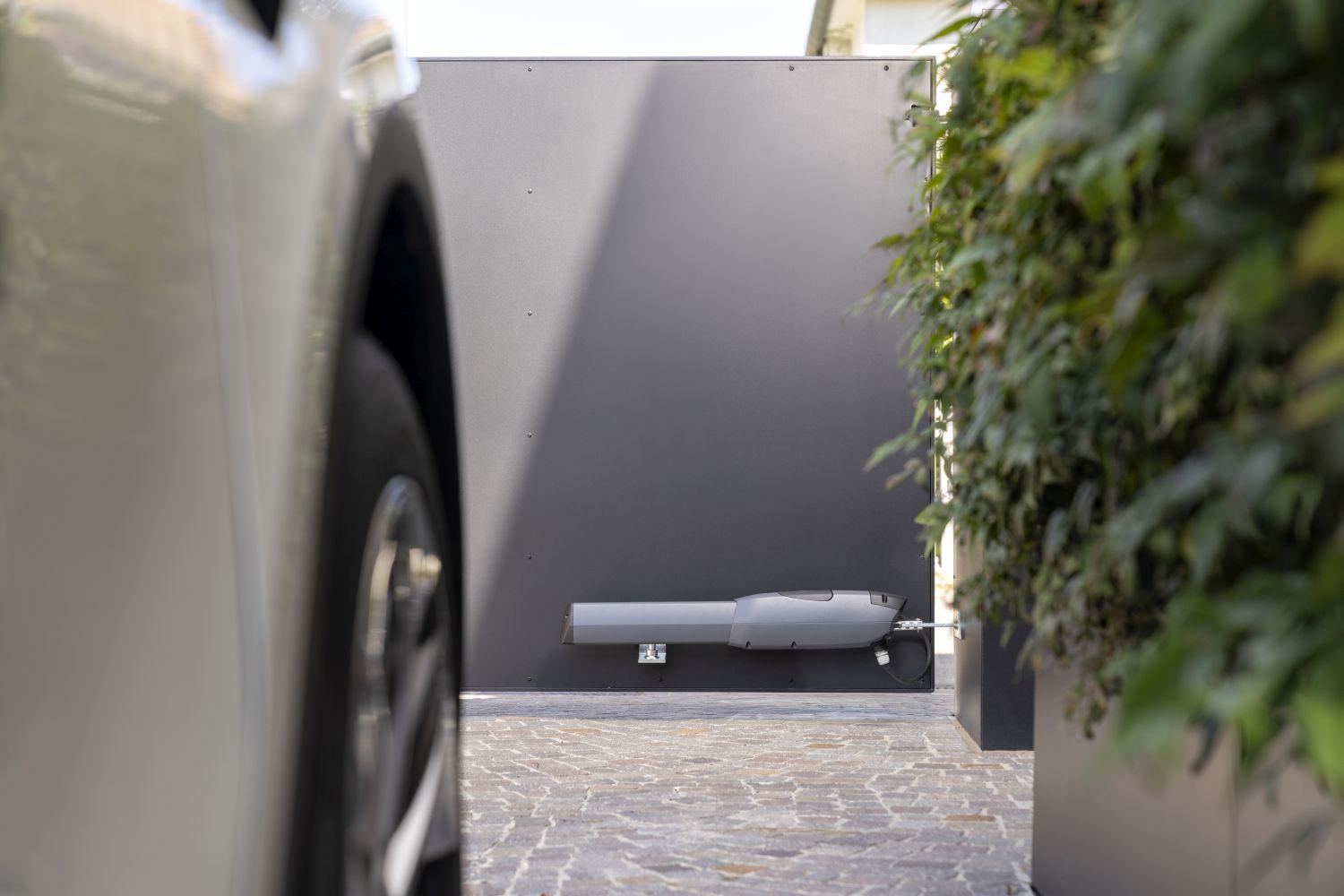

CAME NEW ATI30DGF SAFE 24V TOP kit pro 6m dvoukřídlé brány

Účel

NOVÉ ATI je výsledkem zkušeností společnosti CAME s konstrukcí motorů určených pro dlouhodobé používání. Základem mechanismu je planetový motor s převodovkou, chráněný hliníkovými polokryty odlitými pod tlakem, které zajišťují optimální odolnost a krytí IP 54. Motor je navržen pro provoz v nejnáročnějších klimatických podmínkách a zajišťuje spolehlivý provoz v teplotním rozsahu -20° až +55 °C.

Představená sada je určena pro instalaci na dvoukřídlou bránu s maximální světlou výškou vstupu 6 metrů a maximální hmotností 1 600 kg.

• Maximální šířka jednoho listu je 3 metry.*
• Maximální hmotnost jednoho křídla je 800 kg*

*POZNÁMKA

Maximální hmotnosti a šířky se nekombinují!

• Křídlo brány o délce 2 m může vážit maximálně 800 kg.
• Křídlo brány o délce 2,5 m může vážit maximálně 600 kg.
• Křídlo brány o délce 3 m může vážit maximálně 400 kg.

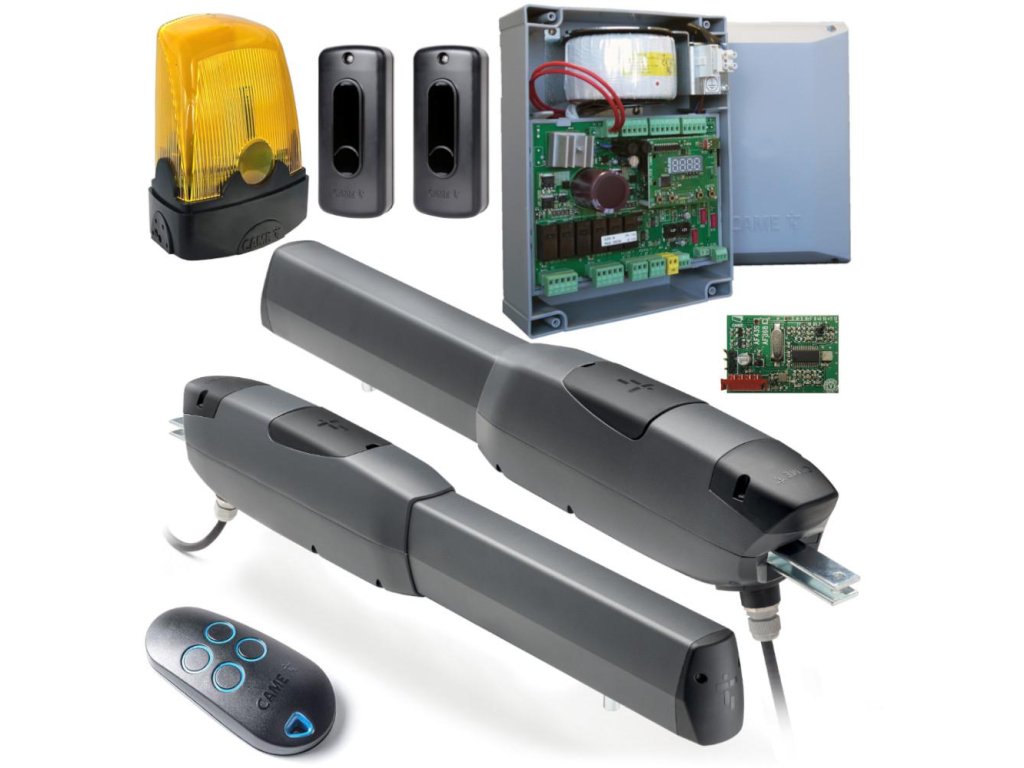

Sada obsahuje:

• 2ks aktuátorů ATI30DGF (24V, rychlý, těžký provoz)
• 1 řídicí jednotka ZLX24MA s hermetickým krytem
• Pár fotobuněk DIR10
• Rádiová karta AF43S
• 1ks. TOP44RBN 4kanálové dálkové ovládání
• Výstražné světlo KLED24
• Šroubové montážní držáky (bez nutnosti svařování)
• Mechanické koncové spínače umístěné na tažném šroubu (při otevírání a zavírání)
• Návod k montáži
• Originální balení výrobce

NEW ATI je nová generace pohonu křídlové brány, která kombinuje robustní konstrukci s maximálním výkonem. Konstrukce založená na osvědčené technologii předchozích řad zajišťuje plnou kompatibilitu se stávajícími pohony ATI. Jedná se o moderní řešení, které komplexně splňuje potřeby domácích i průmyslových instalací.

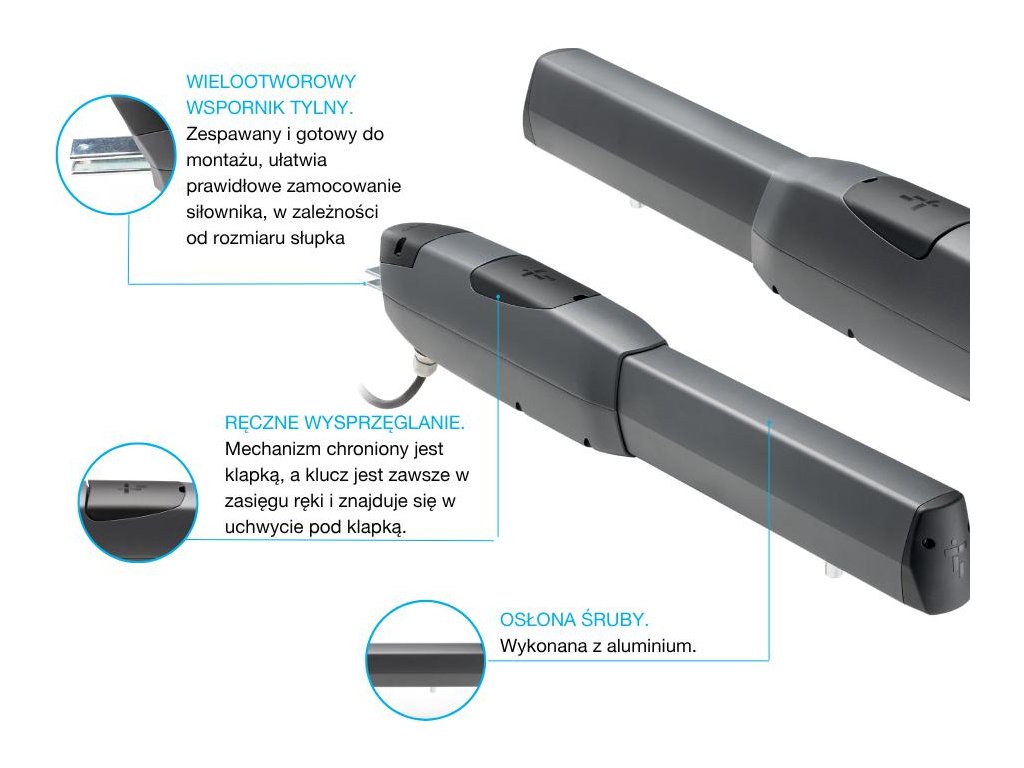

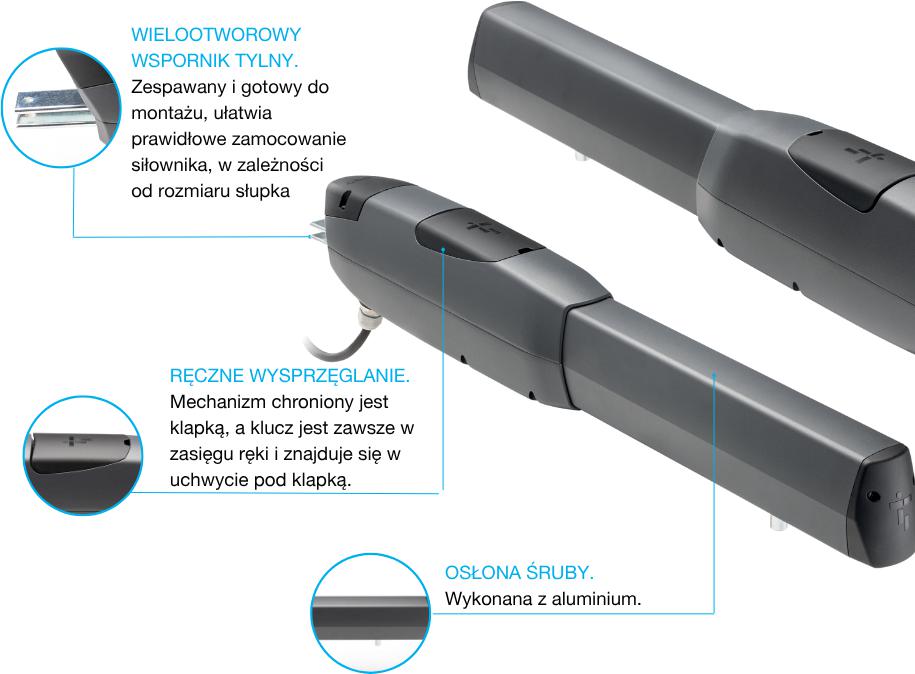

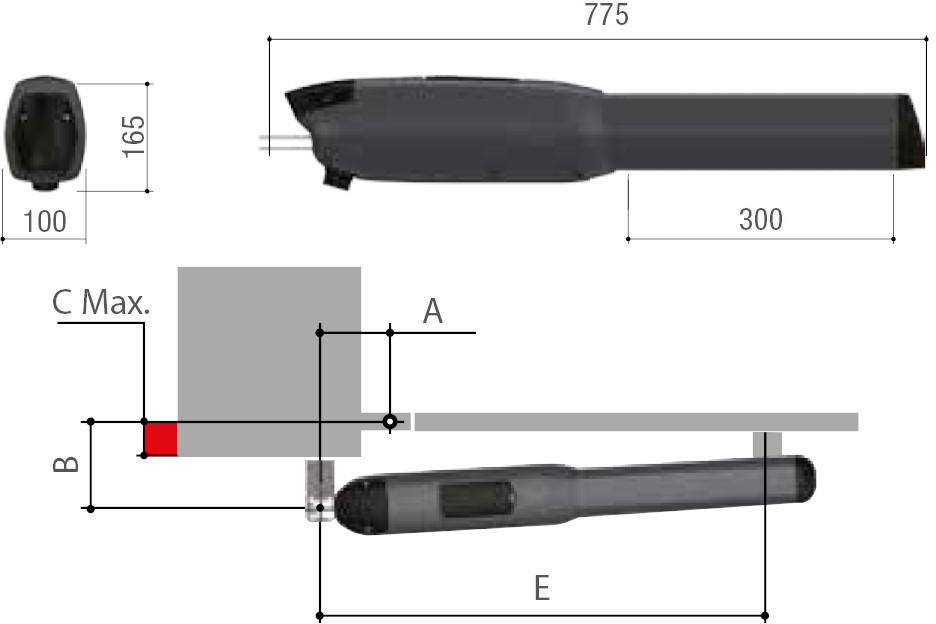

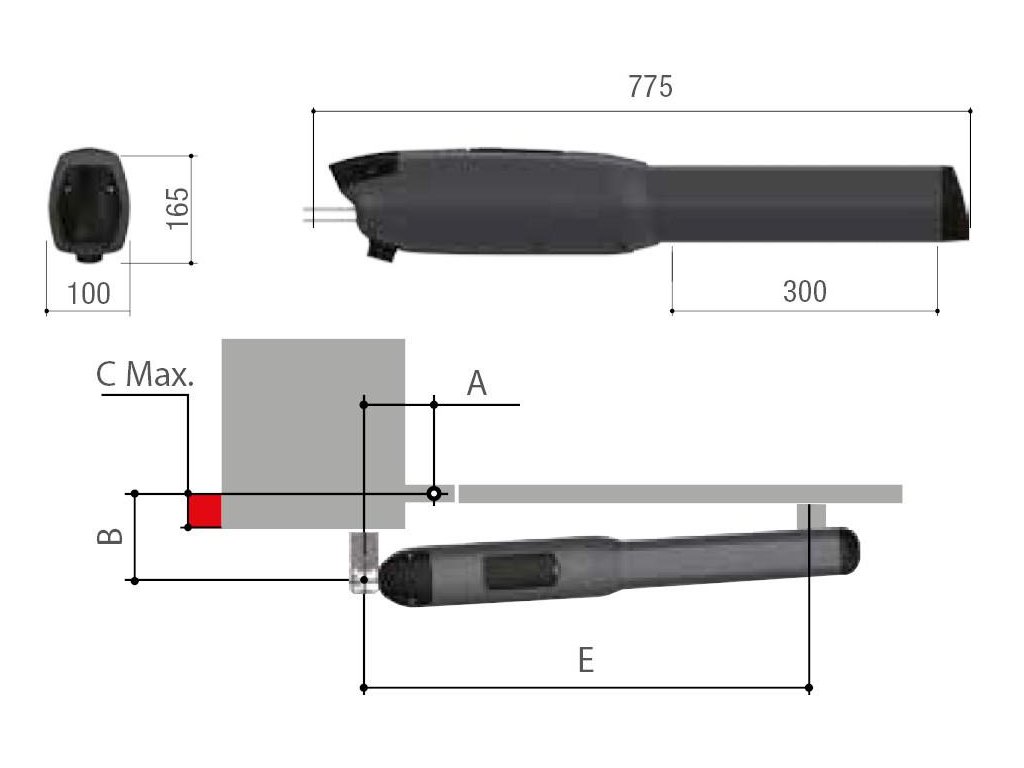

Díky své konstrukci lze NEW ATI instalovat na sloupy různých tvarů s C-MAX až 155 milimetrů.

Hliníková konstrukce s optimalizovanými konektory zajišťuje extrémně nízkou úroveň vibrací, vysokou odolnost vůči nejextrémnějším podmínkám prostředí, krytí IP54 a efektivní provoz při teplotách od -20 °C do +55 °C.

Jednoduchá instalace

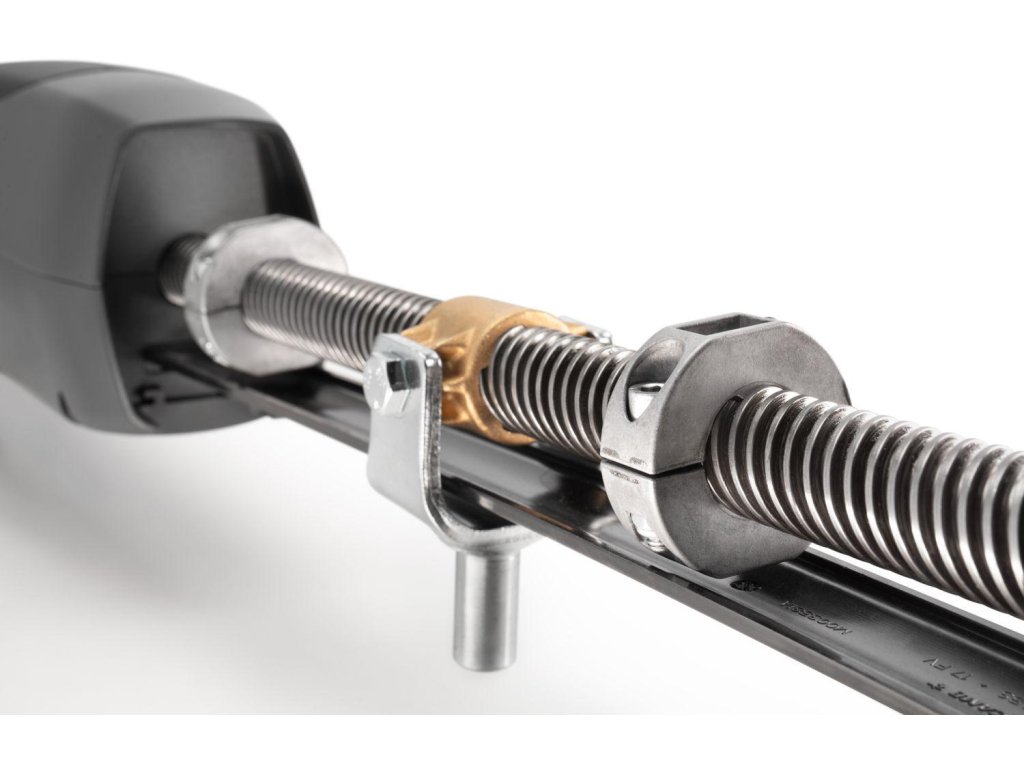

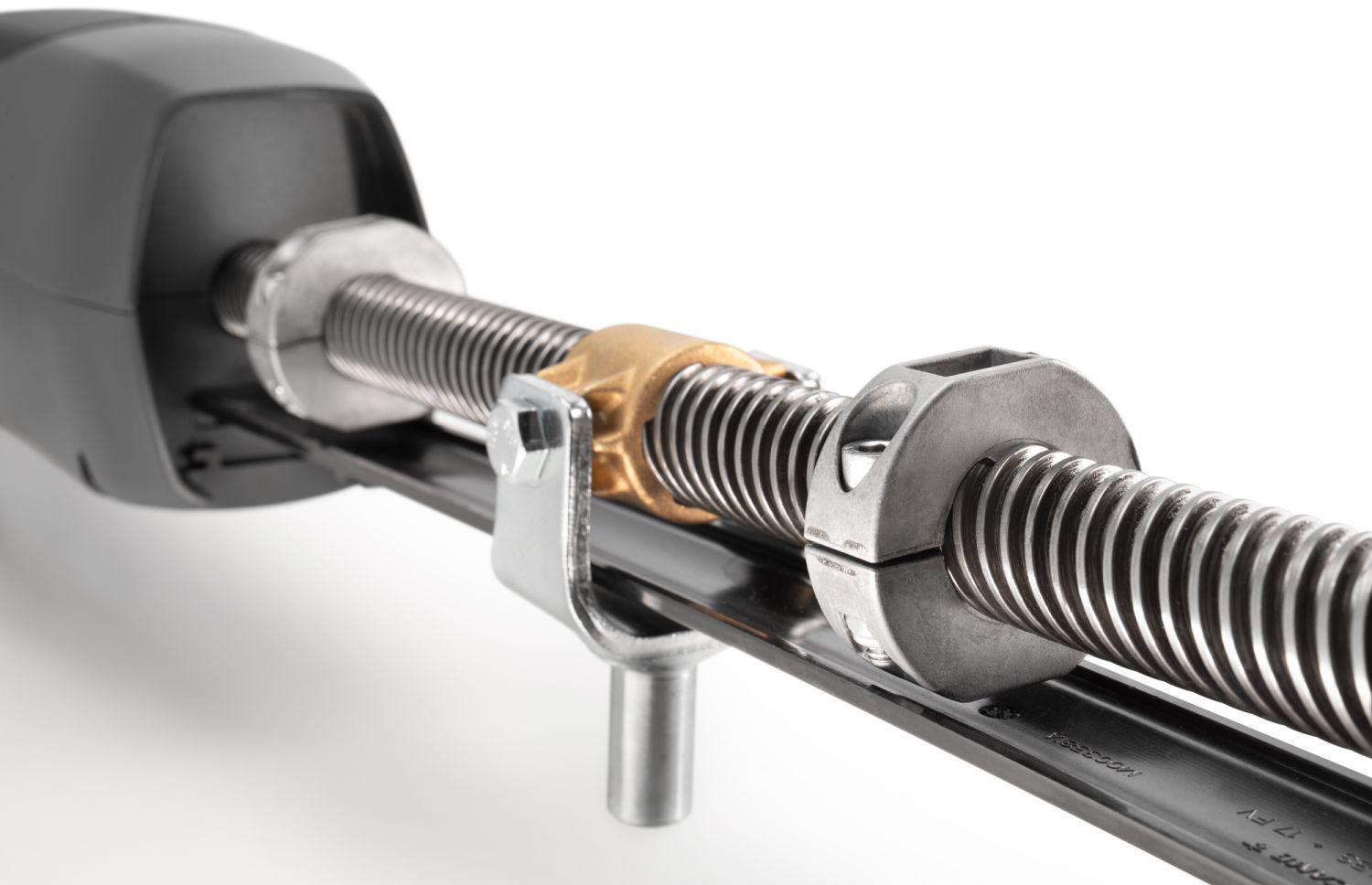

Inovativní systém mechanických koncových dorazů umožňuje přesné a rychlé nastavení zcela otevřené a zavřené polohy. Díky kovovým dorazům instalovaným přímo na šroubu je nastavení intuitivní a instalace nevyžaduje žádné speciální nářadí. Odnímatelný hliníkový kryt šroubu umožňuje snadný přístup.

NOVÁ jednotka ATI je odpovědí na potřeby uživatelů a instalátorů, kteří chtějíspolehlivost, rychlost a robustnost.

Výhody pro uživatele:

• Nový elegantní design, ideální pro každý typ dveří
• Osvědčená konstrukce pro dlouholetý spolehlivý provoz
• Vysoká kultura provozu v kombinaci s rychlým otevíráním (13 sekund)
• Lze spravovat a ovládat prostřednictvím aplikace Came pro mobilní zařízení (nutný klíč CAME KEY)

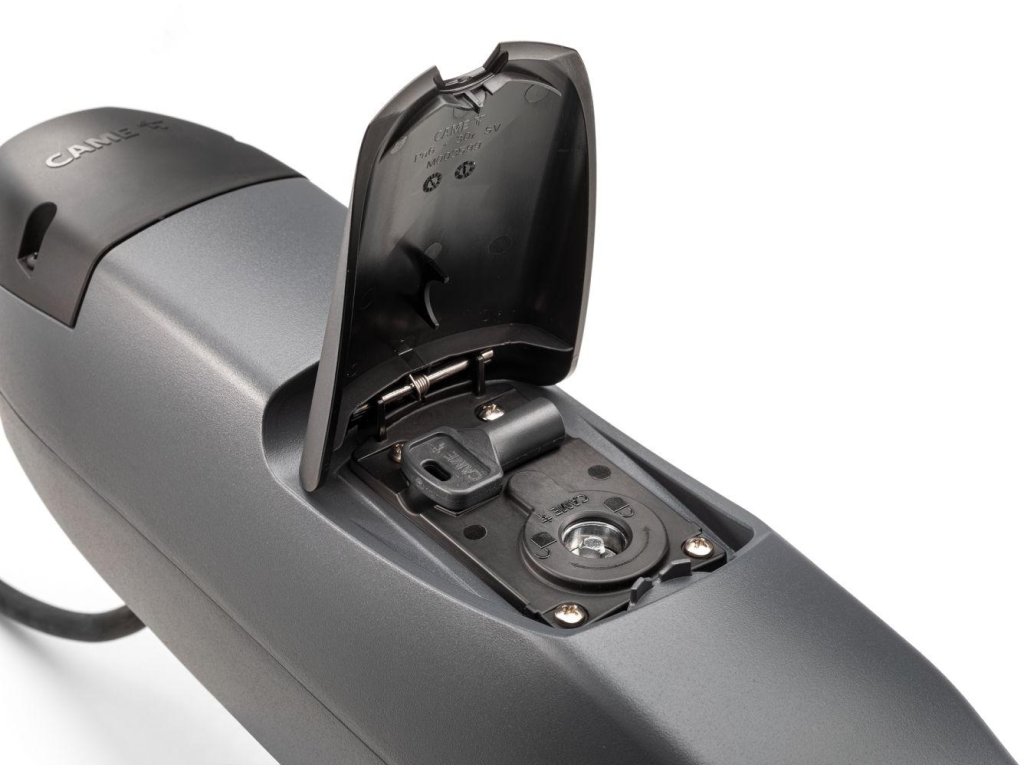

• Odemykací systém je chráněn klapkou a klíč lze uložit  do odemykací komory pro rychlé a snadné odemknutí
• Otevření do úhlu 90 stupňů trvá pouhých 13 sekund!

CAME AF43S - karta s frekvencí 433,92 MHz

Rádiový přijímač s frekvencí 433,92 MHz, určený pro řídicí jednotky CAME. Kompatibilní s dálkovými ovladači řady TOP a TAM.

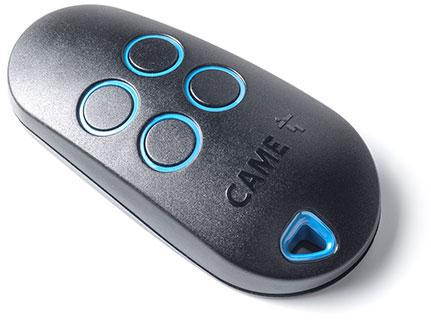

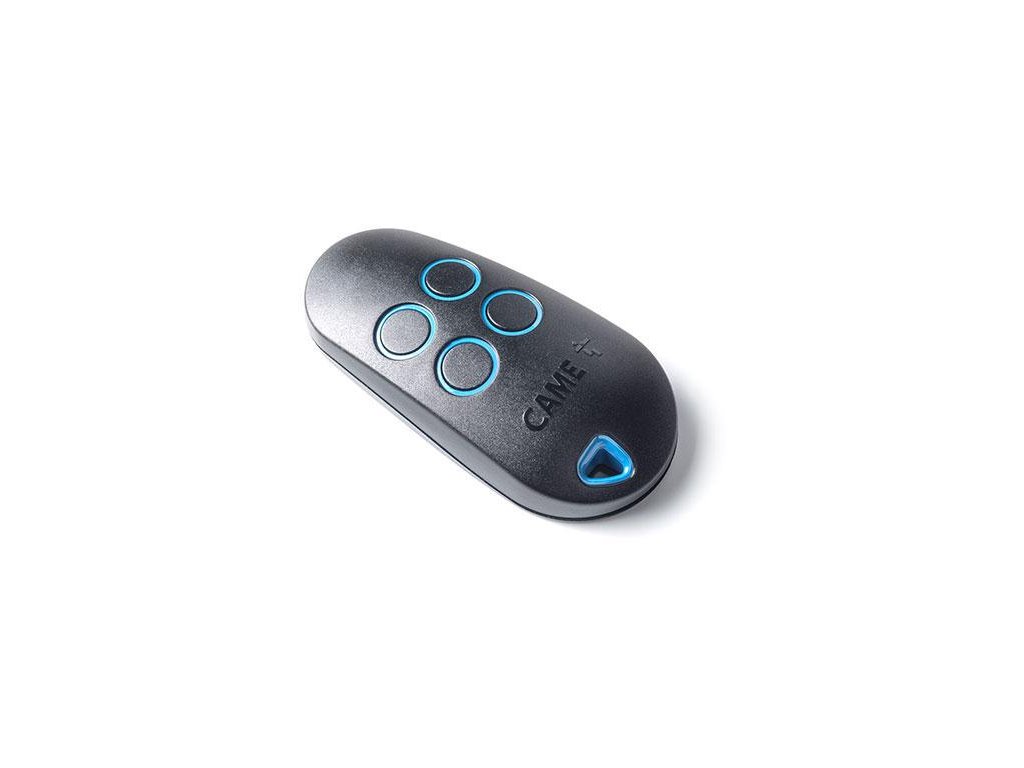

Dálkové ovládání CAME TOP44RBN (806TS-0270)

• Model:806TS-0270
• Kód:proměnná
• Frekvence (Mhz): 433,92
• Počet kombinací: 4.294.967.896
• Tlačítka: 4
• Rozsah (m): 50 ÷ 150
• Typ baterie:1 lithiová baterie CR2032
• Provozní teplota (°C): -20 ÷ +55
• Materiál: Polykarbonát

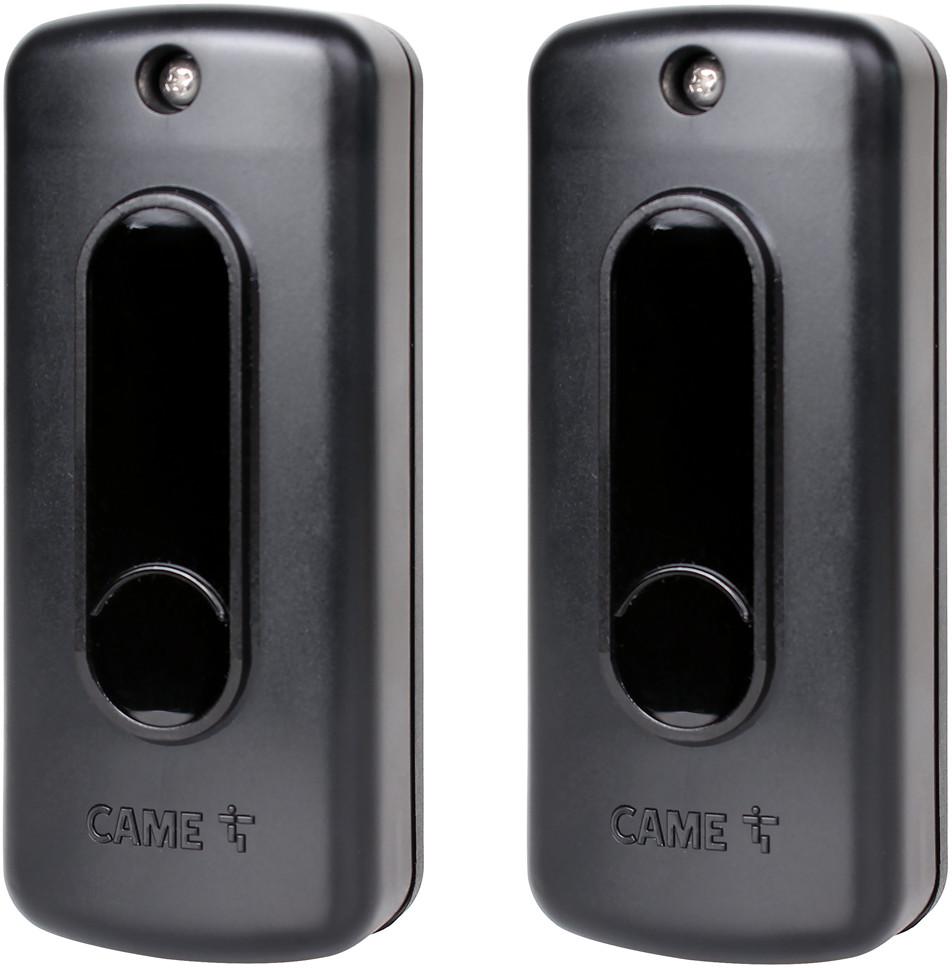

CAME DIR 10 fotobuněk

• Stupeň ochrany: IP54
• Napájení: 12 - 24 V AC/DC
• Rozměry: 46x108x23 mm
• Rozsah:10m
• Výstupní zatížení:1A, 24V
• Odběr proudu: 60 mA (24 V AC)
• Provozní teplota: od -20 do +55 stupňů Celsia
• Materiál:ABS - polykarbonát

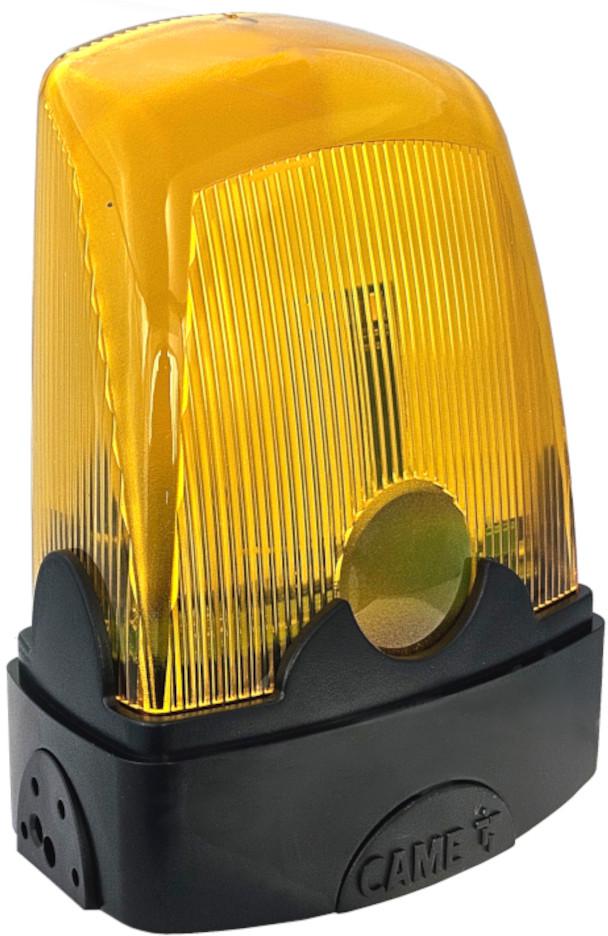

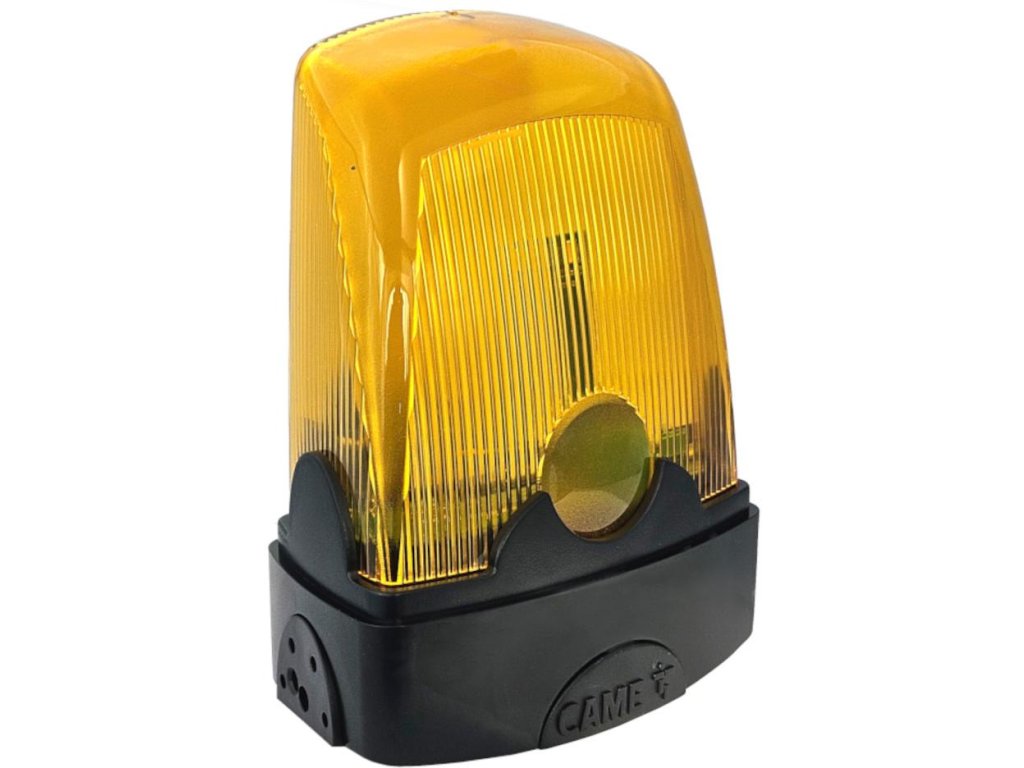

CAME KIARO KLED24 24V lampa:

• Typ: KLED24
• Stupeň ochrany: IP54
• Napájení: 24V AC
• Rozměry:130x170x76 mm
• Výkon žárovky:2W
• Pracovní cyklus: 50%
• Provozní teplota: od -20 stupňů Celsia do +55 stupňů Celsia
• Materiál: ABS - polykarbonát

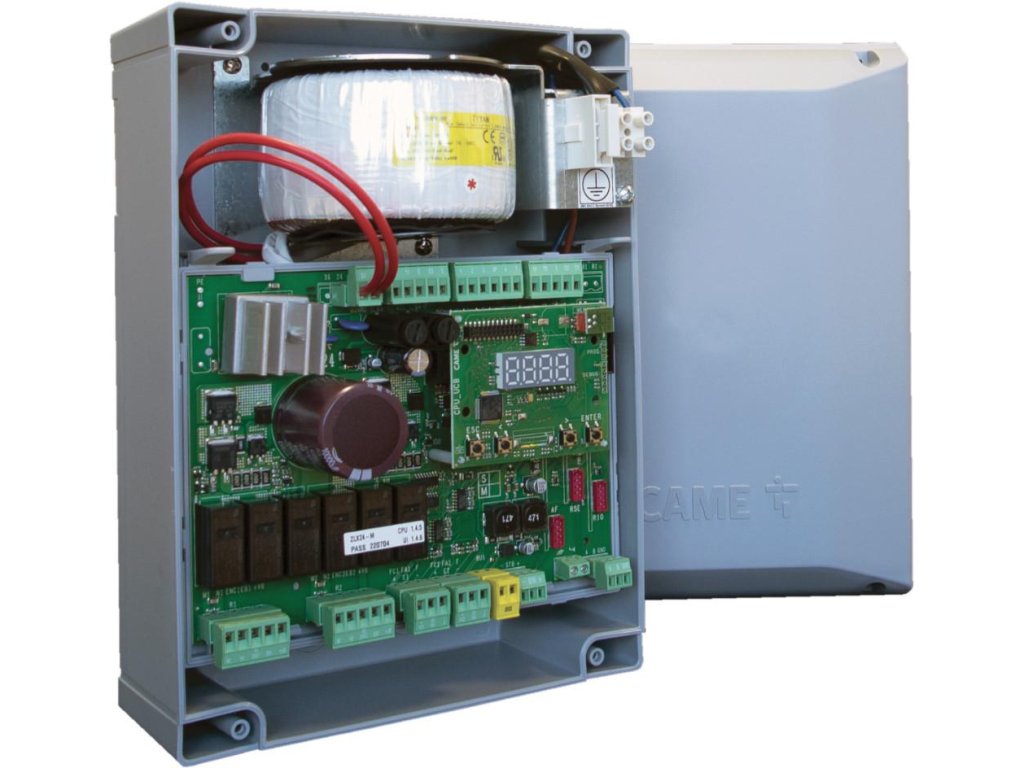

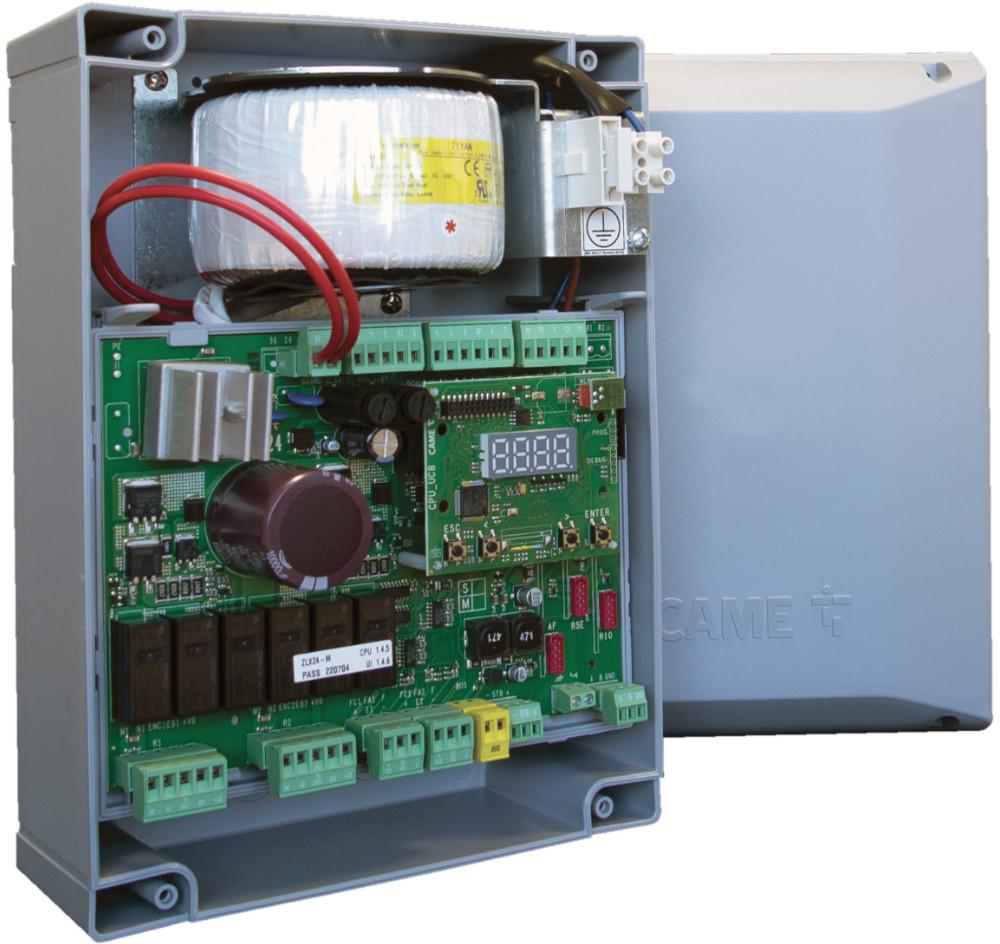

Řídicí jednotka ZLX24MA

Nová generace ústředen CAME je výsledkem neustálých investic do výzkumu a vývoje, jejichž cílem je poskytnout instalatérovi řešení, které zjednodušuje všechny fáze instalace a konfigurace a zároveň poskytuje všestranný a spolehlivý produkt. Jediná univerzální platforma pro ovládací panely umožňuje ovládat všechny automatizační systémy CAME a kombinuje nejnovější technologie a funkce dostupné na trhu.

Ústředny ZLX od společnosti CAME byly navrženy v souladu s NAŘÍZENÍM (EU) 2023/826, které stanoví specifikace pro ekologicky šetrný design z hlediska spotřeby energie ve vypnutém stavu, v pohotovostním režimu a v pohotovostním režimu sítě.

Jednoduchá instalace a kabeláž:

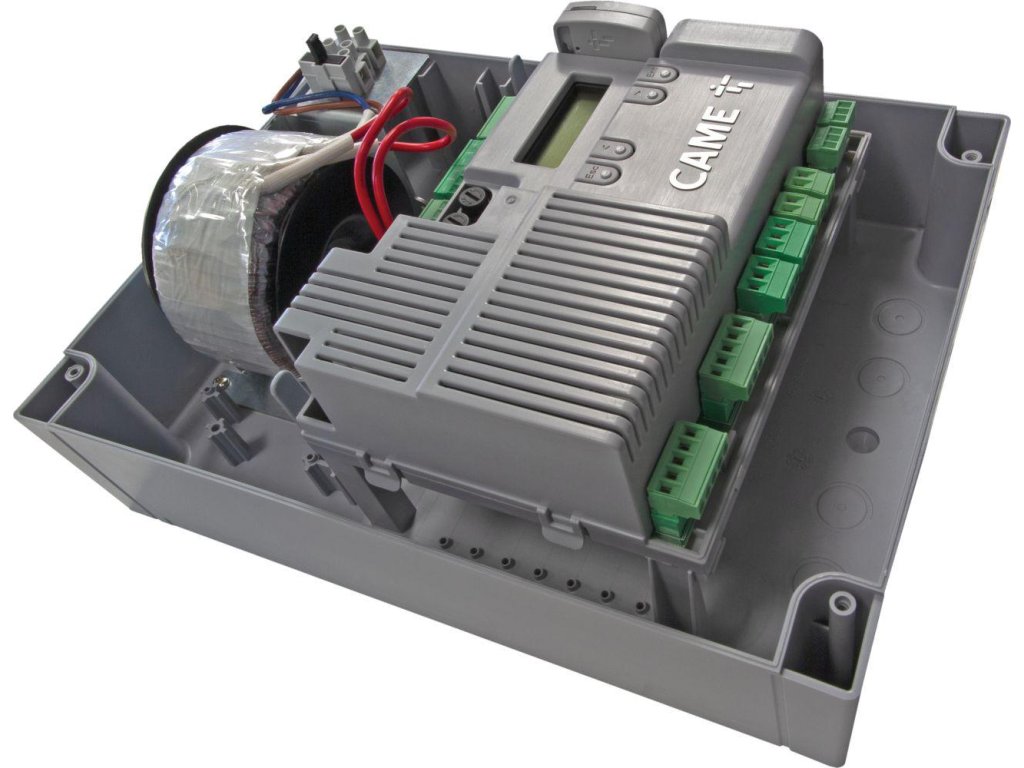

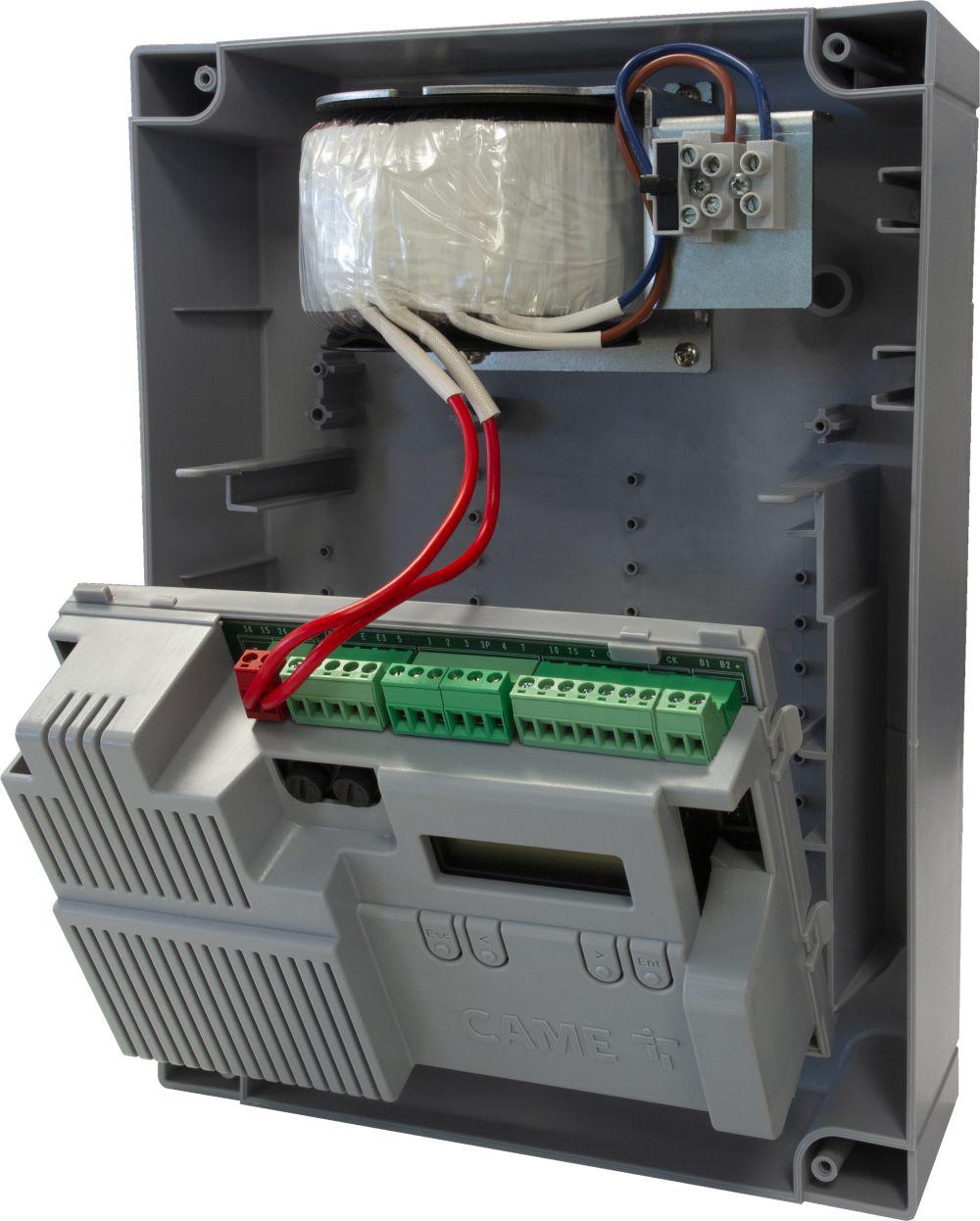

Instalace krytu rozváděče nevyžaduje použití přístrojů ani složitá měření. Plastové pouzdro ovládacího panelu je vybaveno systémem upevnění na kolejniciDIN. Kromě toho je zapojení zjednodušeno díky praktickému systému s otočným a odnímatelným podstavcem, který umožňuje pohodlné odpojení ovládacího panelu od skříně, což usnadňuje připojovací práce, a poskytuje plný prostor pod deskou pro vedení kabelů.

• Díky bezdrátovému rozhraní CAME KEY (lze zakoupit) lze automatizaci nakonfigurovat v několika jednoduchých krocích pomocí průvodce konfigurací App SetUp Pro, který je k dispozici pro všechny chytré telefony se systémy Android a IOS.
• CAME KEY usnadňuje a urychluje všechny fáze instalace, programování a řízení automatizace. Pomocí Wi-Fi komunikace mezi CAME KEY a chytrým telefonem funguje zařízení jako rozhraní propojující čipovou kartu s aplikací SetUp Pro.
• Aplikace SetUp Pro je zdarma k dispozici na Google Play a v App Store.

Technické specifikace ústředny ZLX24MA:

• Nastavení: F-menu
• Konfigurovatelné bezpečnostní vstupy: 2
• Vstupy sběrnice CXN BUS:ANO
• Kompatibilita se systémem RIO 2.0:ANO
• Zásuvka pro CAME KEY a CAME brány:ANO
• Adaptivní řízení otáček a točivého momentu AST:ANO
• Správa virtuálního kodéru:ANO
• Maximální počet uživatelů:250
• Otevřený protokol Modbus:ANO
• Vstup enkodéru/koncového spínače: ANO
• Zobrazení:7 segmentů
• Kompatibilní s CAME Connect: ANO
• Kontrola pomocí aplikace:ANO
• Typ bezpečnostního kontaktu:NC nebo odpor 8K02
• Správa virtuálního kodéru:ANO
• Brzdění:nastavení podle času nebo podle snímače
• Typ napájení: transformátor
• Vnější velikost krabice: 273,5x204x132 mm

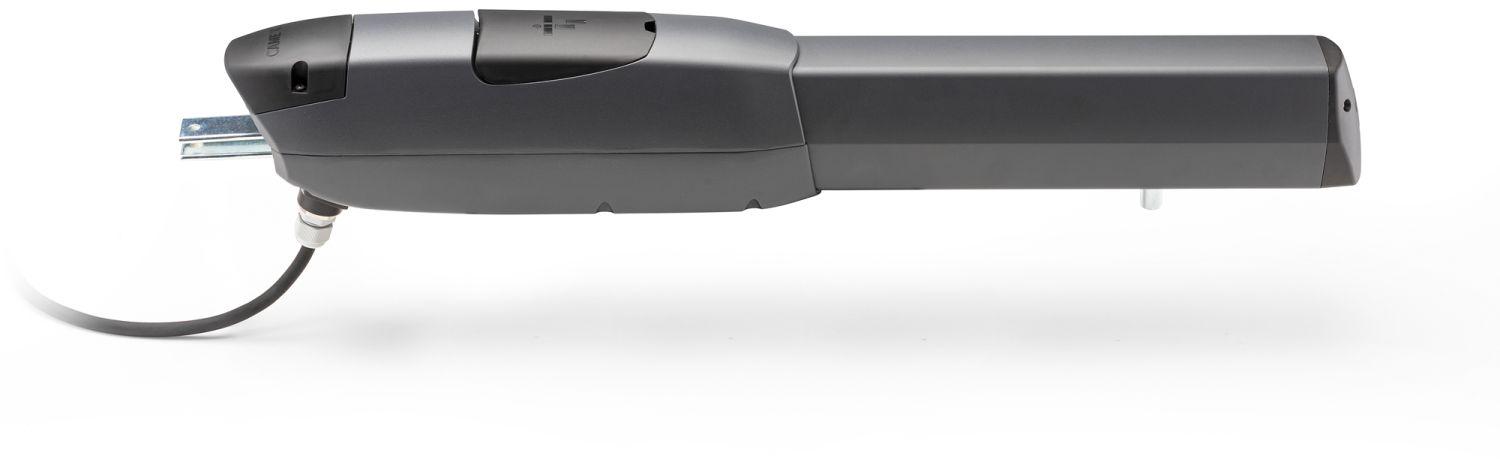

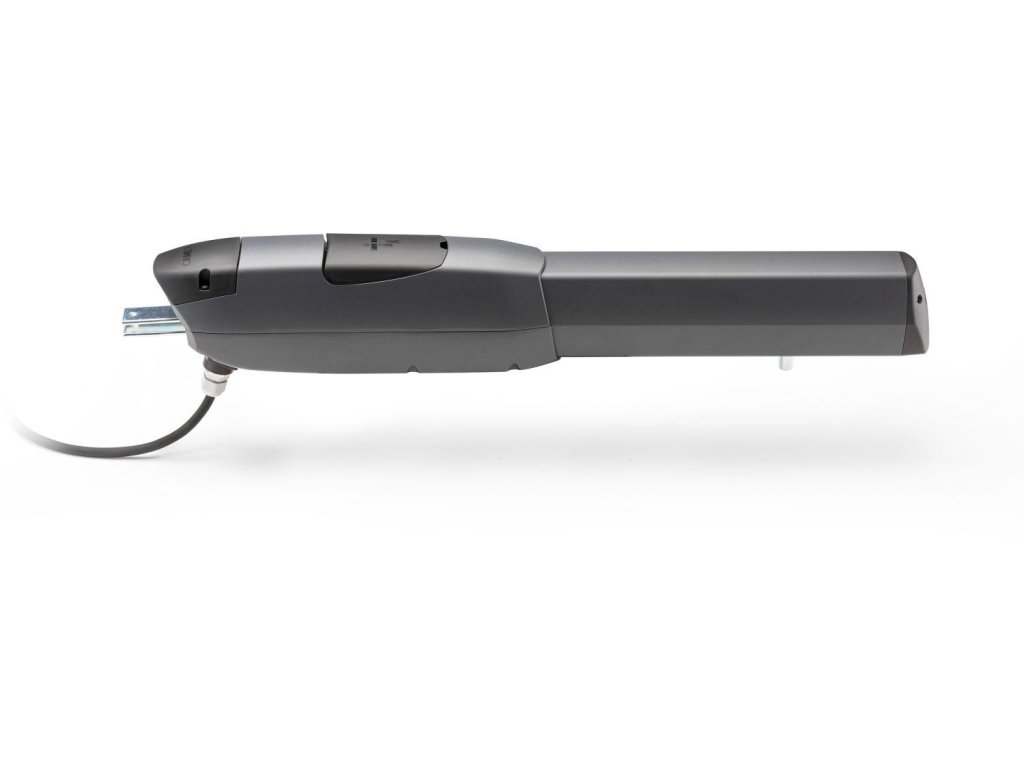

Technické specifikace pohonů:

• Model: 801MP-0210
• Stupeň krytí: IP54
• Napájení motoru: 24V DC
• Výkon: 120 W
• Doba otevření do 90°: 13 s.
• Pracovní cykly: intenzivní provoz
• Provozní teplota: -20°C až +55°C
• Barva: RAL7024
