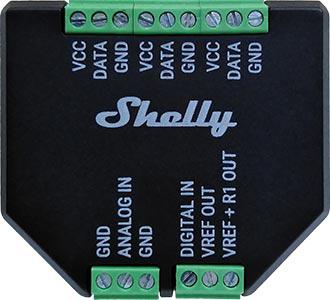

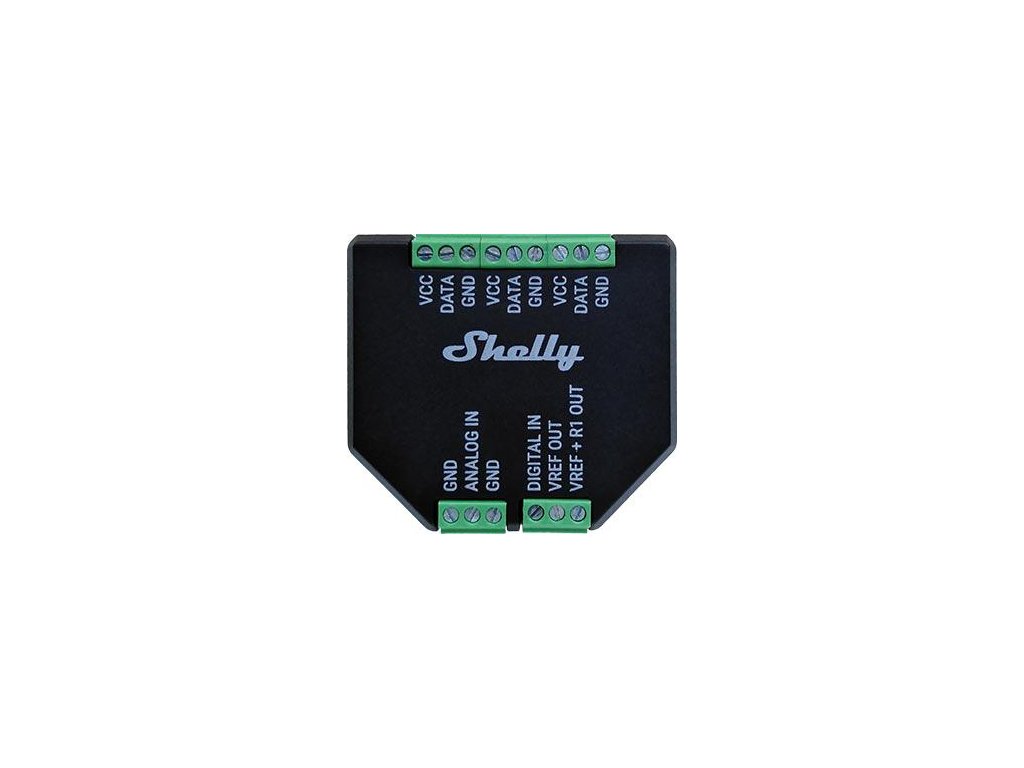

Přídavný modul Shelly Plus - rozšiřující modul pro zařízení Shelly Plus a Gen3

Přídavné zařízení Shelly Plus je specializované, galvanicky oddělené rozhraní pro senzory, které umožňuje připojit různé typy senzorů k oblíbeným řídicím jednotkám Shelly Plus a Shelly Gen3. Pomocí tohoto modulu rozšíříte možnosti svého chytrého domu integrací dalších čidel teploty, vlhkosti, pohybu, hladiny vody nebo zvuku.

Podporovány jsou:

• až 5 teplotních čidel DS18B20,
• jeden senzor DHT22 (teplota a vlhkost),
• NTC 10 kΩ,
• fotorezistory,
• detektory pohybu PIR,
• senzory půdní vlhkosti,
• ultrazvukové senzory,
• kapacitní snímače hladiny kapalin,
• zvukové detektory,
• ostatní analogové senzory s výstupem 0-10 V.

Klíčové vlastnosti doplňku Shelly Plus:

• Kompatibilní s celou řadou zařízení Shelly Plus a Shelly Gen3
• Snadná instalace díky šroubovým spojům
• Může pracovat v teplotním rozsahu od -20 °C do +40 °C
• Napájení přímo ze zařízení Shelly Plus (3,3 V DC)
• Malé rozměry: 37 × 42 × 15 mm
• Nízká spotřeba energie: < 0,5 W
• Vhodné pro použití v domácnostech, komerčních, zemědělských a veřejných zařízeních

Hlavní aplikace:

Integrace se systémy domácí automatizace, měření teploty a vlhkosti, monitorování přítomnosti, kontrola skleníkových podmínek, měření hladiny kapalin nebo detekce zvuku.

Technická specifikace přídavného zařízení Shelly Plus:

• Kompatibilita: Shelly Plus 1/1PM, Shelly Plus 2PM, Shelly Plus i4/i4DC, Shelly Gen3
• Napájení: 3,3 V DC (ze zařízení Shelly Plus)
• Spotřeba energie: < 0,5 W (bez senzorů)
• Rozměry: 37 × 42 × 15 mm
• Hmotnost: 105 g
• Materiál pouzdra: plast
• Barva: černá
• Maximální proud VCC: max. hodnota VCC: 10 mA
• Max. proud VREF OUT: 1 mA
• VREF + R1 OUT: 10 kΩ
• Digitální vstup: -15 V až 0,5 V (True) / 2,5 V až 15 V (False)
• Analogový vstup: 0-100 %
• Práh hlášení analogového vstupu: (konfigurovatelný): 1 %
• Rozsah voltmetru: 0-10 V
• Práh hlášení voltmetru: 0,1 V (konfigurovatelné)
• Přesnost analogového vstupu/voltmetru: lepší než ±5 %
• Průřez vodiče: max. 1 mm²
• Délka kabelu bez izolace: 4,5 mm
• Maximální krouticí moment šroubových svorek: 0,1 Nm
• Klimatické provozní podmínky: teplota od -20 °C do +40 °C, vlhkost 30-70 % relativní vlhkosti, max. nadmořská výška 2000 m.
• Podporované senzory: až 5 × DS18B20, 1 × DHT22, NTC 10 kΩ, fotorezistory, PIR senzory, vlhkost půdy, ultrazvuk, zvuk, hladina kapaliny (0-10V)
