Energetická sada FDS - FAAC 392 24V pro 5m dvoukřídlé brány

Energetická sada FDS - FAAC 392 24V pro 5m dvoukřídlé brány

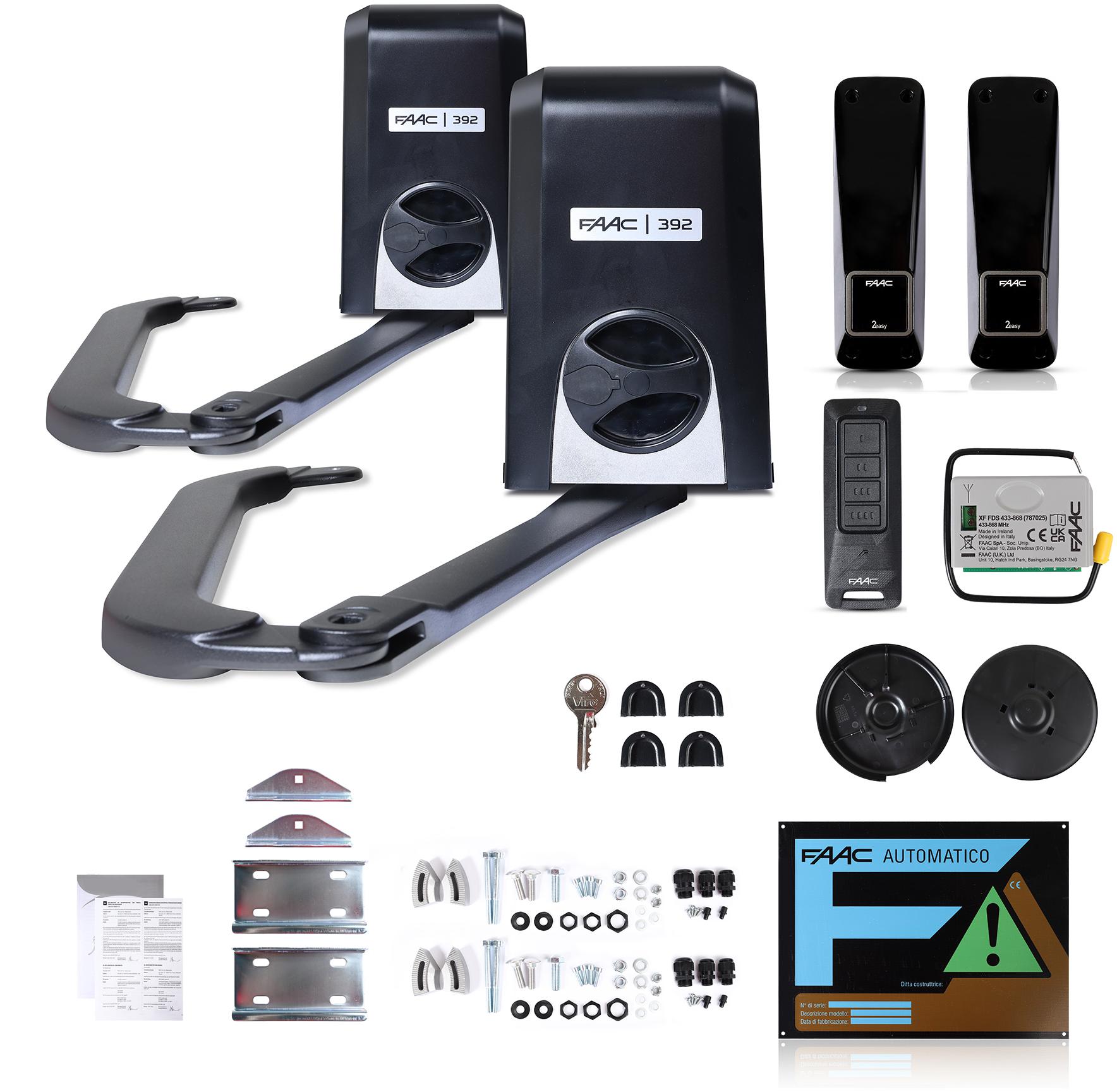

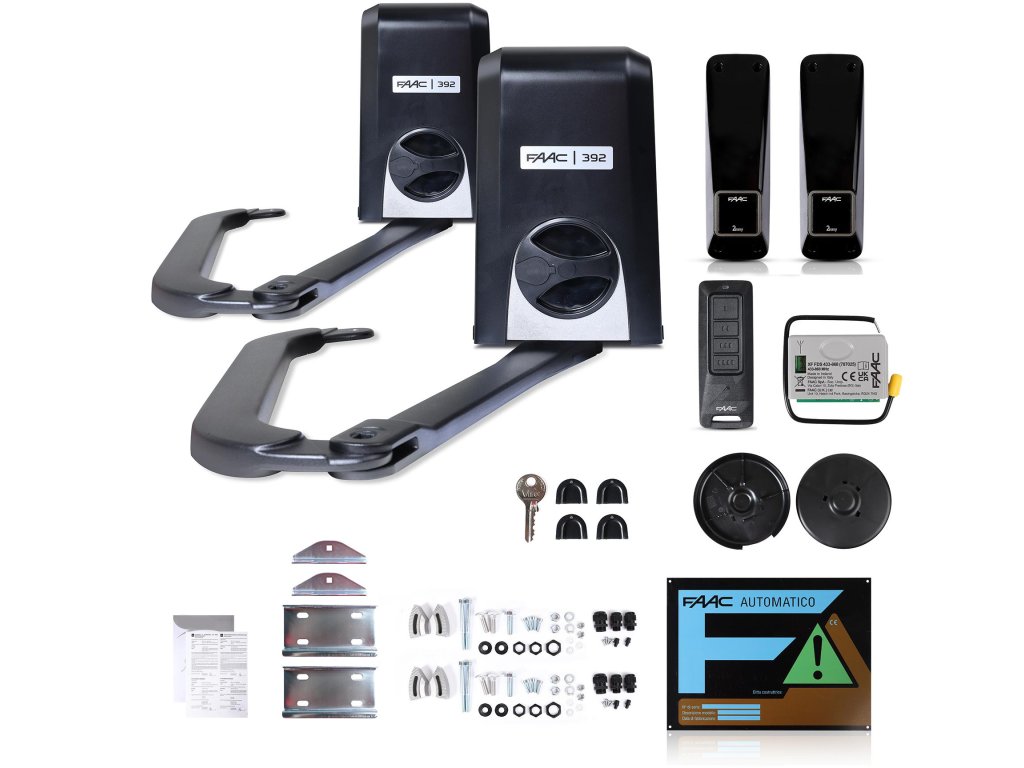

Sada obsahuje:

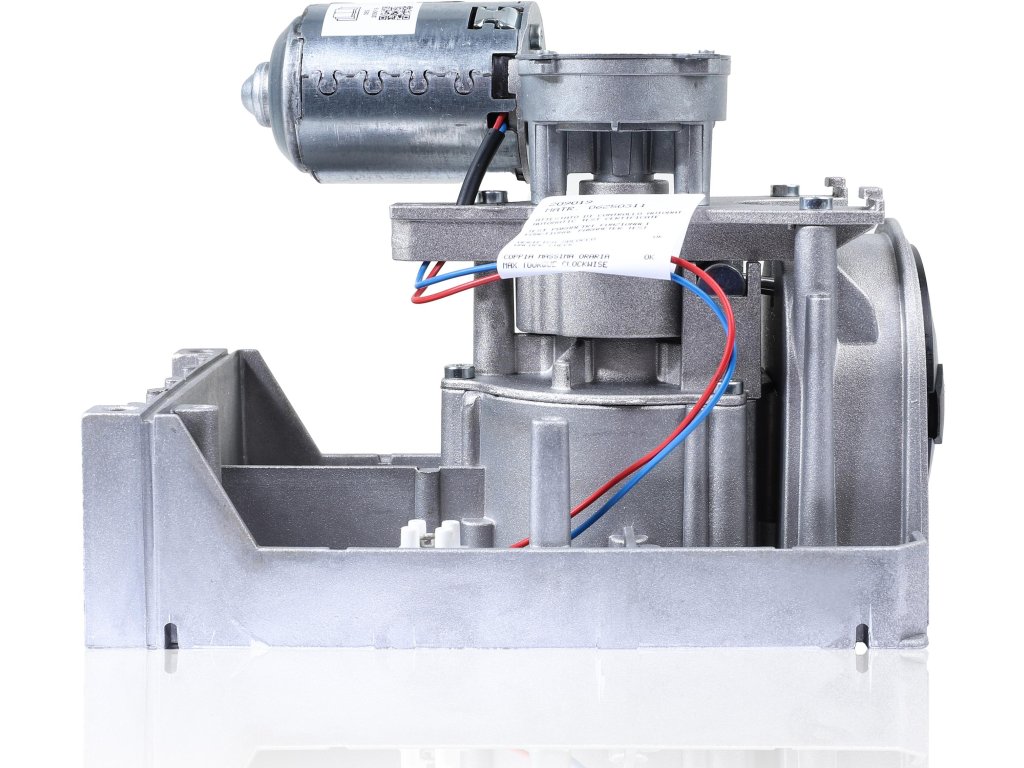

• Pohon FAAC 392E s výkyvným ramenem a integrovanou řídicí jednotkou
• Aktuátor FAAC 392 s ohýbacím ramenem

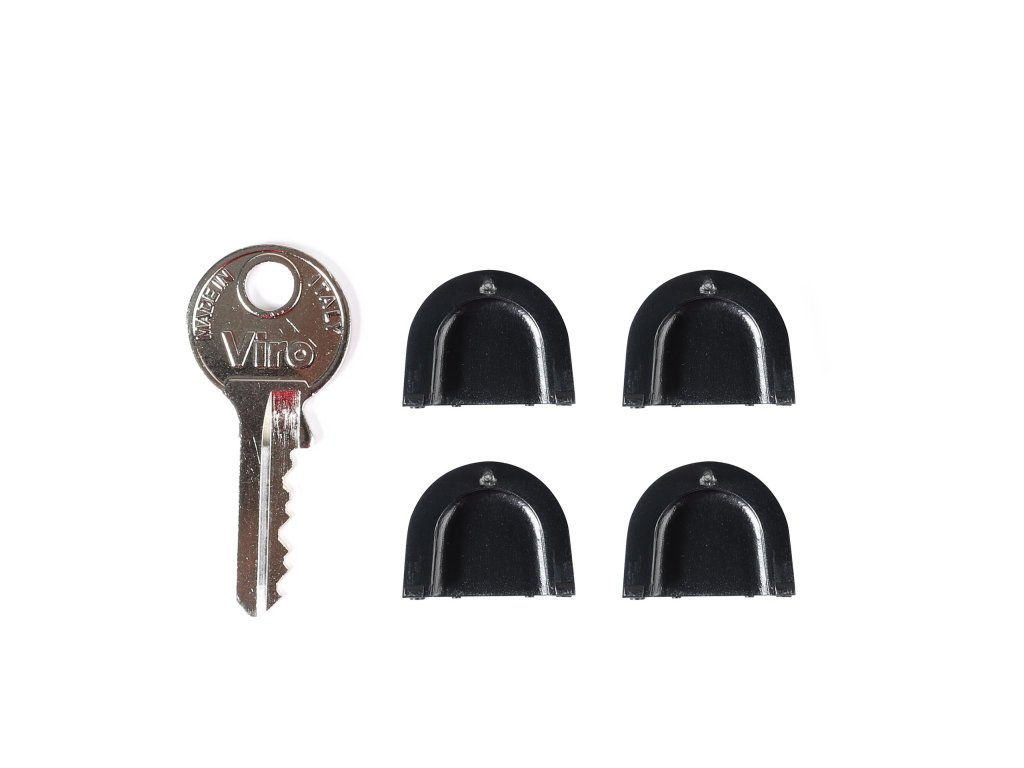

• 2x otevírací zarážky (půlměsíce)
• 2x uzavírací zarážka (půlměsíce)
• Rádiový modul XF FDS
• 1ks dálkového ovládání XT4 FDS LR
• Pár fotobuněk XP20BD
• Montážní prvky pro sloupky a dveřní křídla včetně montážních čepů pro pohony

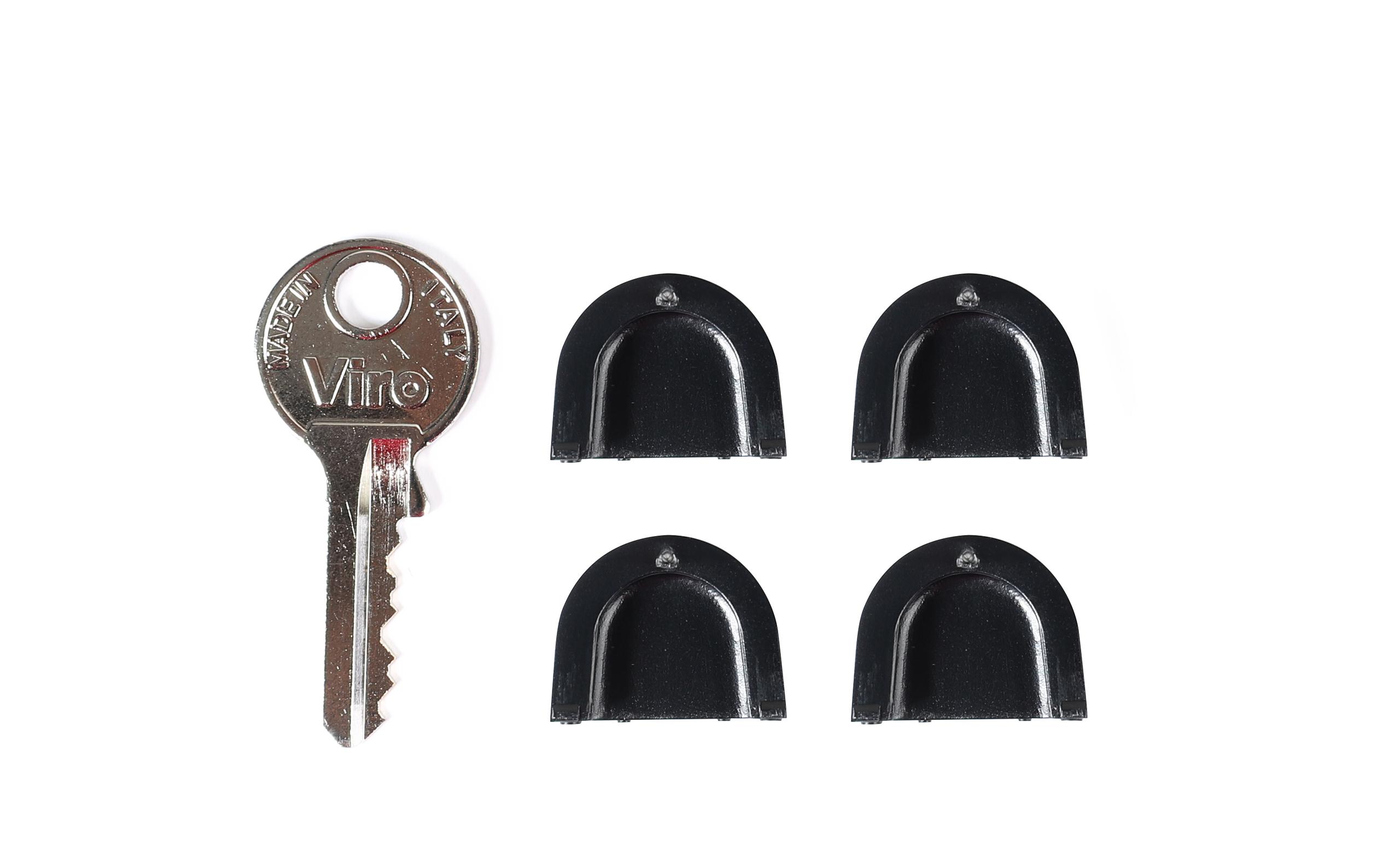

• Klíče pro nouzové uvolnění
• Původní balení FAAC

Účel

Kompletní sada elektromechanického pohonu s kloubovými rameny pro křídlové brány, dvůr. Vhodné pro délku křídla až 2 metry (nebo 2,5 metru při použití elektromagnetického zámku). Maximální hmotnost jednoho křídla by neměla překročit 300 kg. Startovací sada FAAC Energy 392 obsahuje ideální řešení pro široké sloupky brány, které umožňuje ovládat bránu se světlostí až 5 metrů

Klíčové vlastnosti:

• Kompaktní, elegantní design. Šířka - nejpodstatnější rozměr - nepřesahuje 185 mm!
• Jednoduchá instalace. Kloubový rám poskytuje velkou flexibilitu při použití a umožňuje instalaci i na široké sloupky.
• Díky samočinnému pohonu není třeba instalovat elektromagnetické zámky. V případě výpadku proudu umožňuje snadno ovladatelný odjišťovací systém (s individuálním klíčem) otevření a/nebo zavření vrat.
• Vestavěné mechanické blokování: není nutné žádné mechanické blokování otevírání a zavírání.
• Nový ovládací panel E034S s velmi širokou škálou možností
• Nouzová baterie zaručuje provoz v případě výpadku proudu(k dispozici jako volitelné příslušenství).

• Pro zajištění správné funkce se ujistěte, že vzdálenost mezi závěsem brány a jakoukoli stěnou nebo koncem plotu je větší než 725 mm.
• Pohony jsou vybaveny pohodlným a bezpečným odblokovacím systémem, takže v případě výpadku elektrického proudu nebo poruchy pohonu lze křídla brány otevřít nebo zavřít pomocí soukromého klíče.

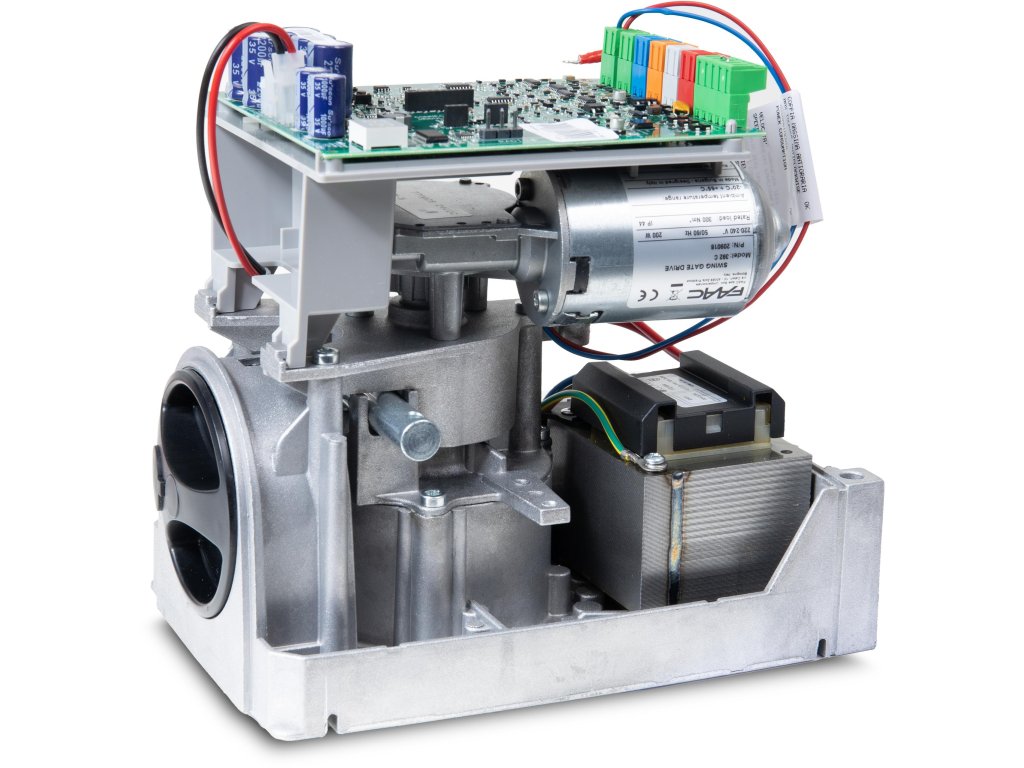

Inovativní řídicí jednotka E034

• NOVÉ ZJEDNODUŠENÉ UŽIVATELSKÉ ROZHRANÍ
• Programování ovládacího panelu pomocí tlačítek a displeje.
• Diagnostika pomocí LED a displeje.
• Lze konfigurovat s 1 nebo 2 pohony.
• Rozsah zpomalení v cyklu zavírání a otevírání nastavitelný přesně a samostatně pro každé křídlo.
• Technologie 2EASY pro příslušenství BUS
• 1 programovatelný výstup.
• Pozvolný start a pozvolné zavírání.
• Rozhlasová trasaFDS - bezpečnost a nemožnost klonování dálkového ovládání
• Volitelně (k dokoupení): modul XLCsnížení spotřeby energie na 0,5 W v pohotovostním režimu

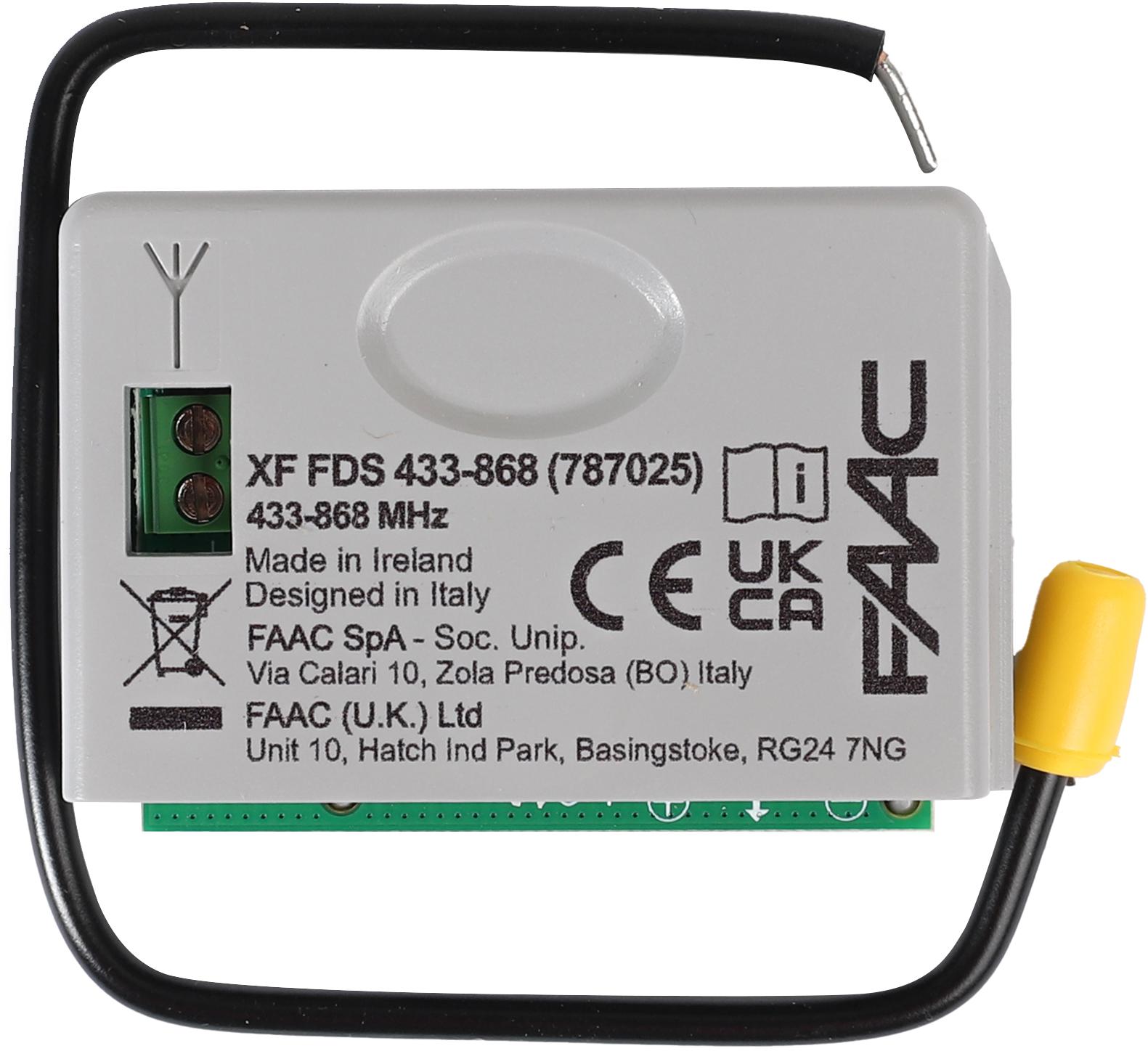

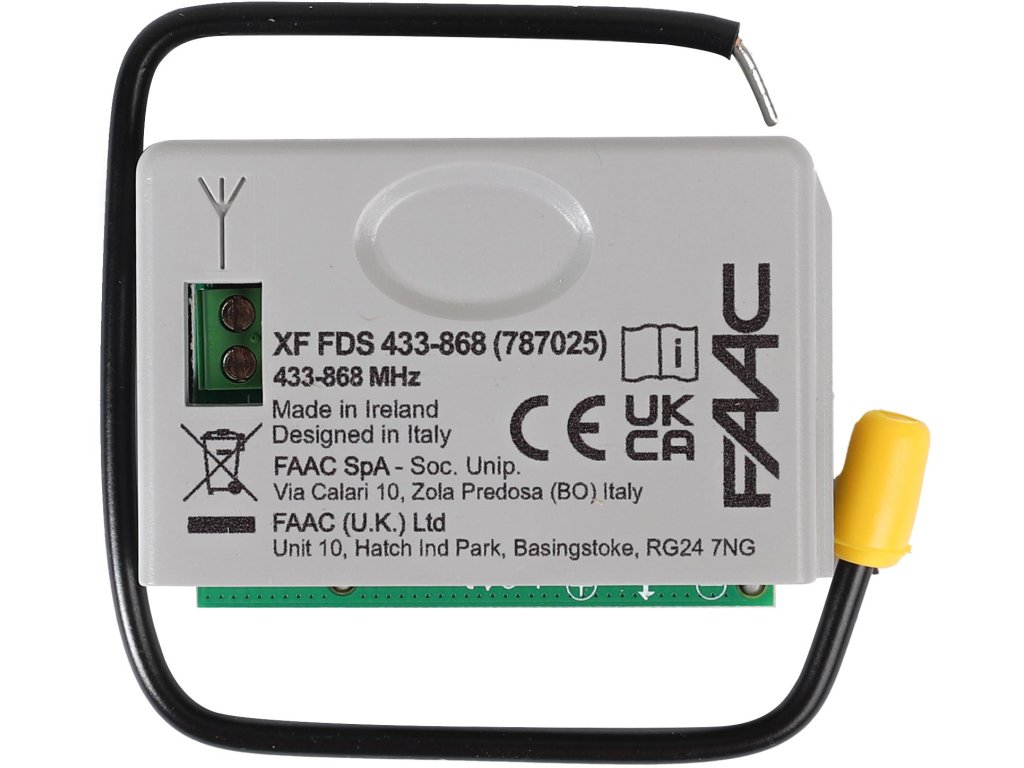

Rádiový modul FAAC XF FDS 433-868

Rádiový modul XF FDS 433-868MHz kompatibilní s dálkovými ovladači FAAC XT2 / XT4 433-868 MHz FDS s dlouhým dosahem.

Kompatibilní s elektronickými ovládacími panely FAAC vybavenými univerzálním dekódovacím systémem FDS, který lze rozpoznat podle vyhrazeného loga.

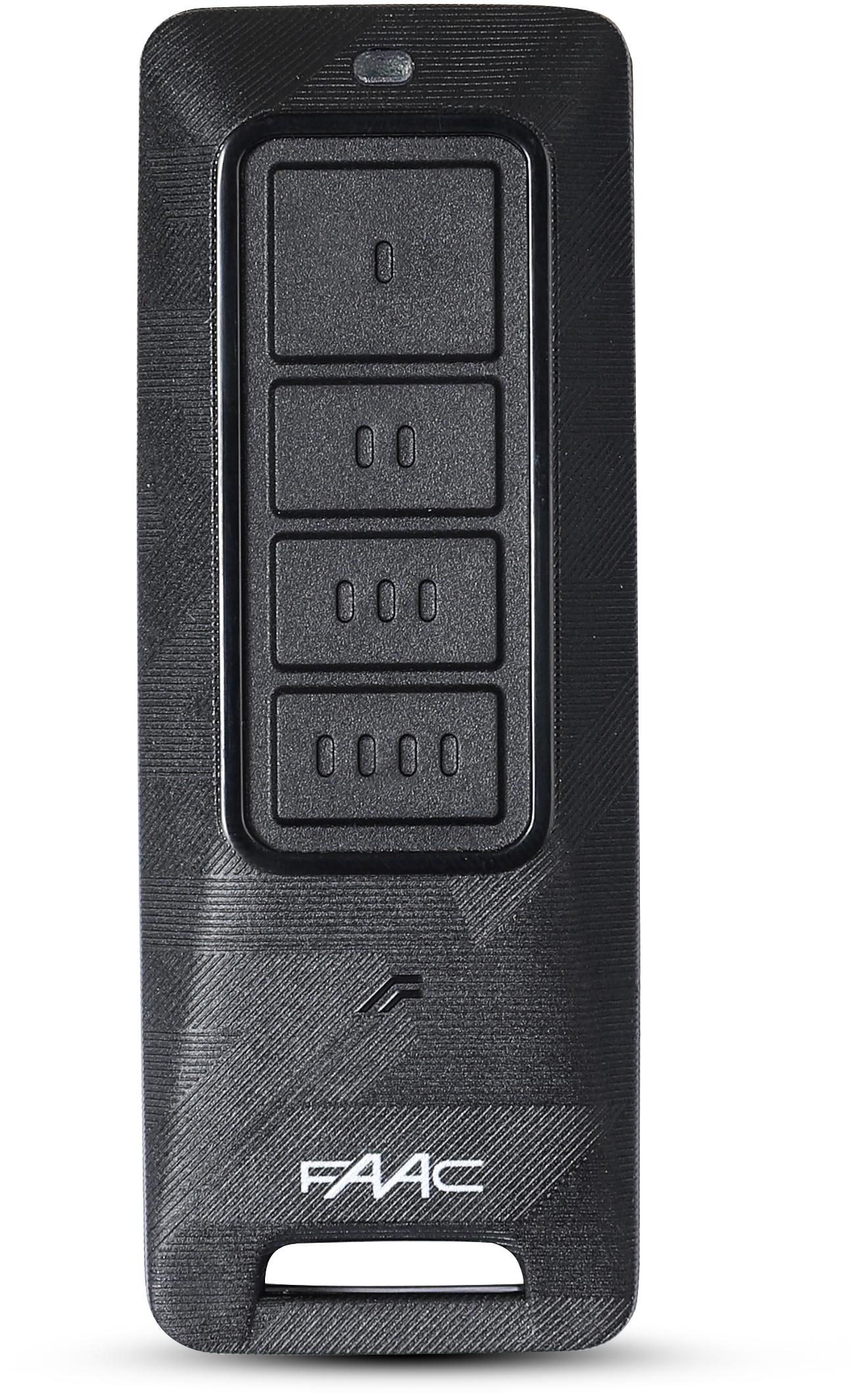

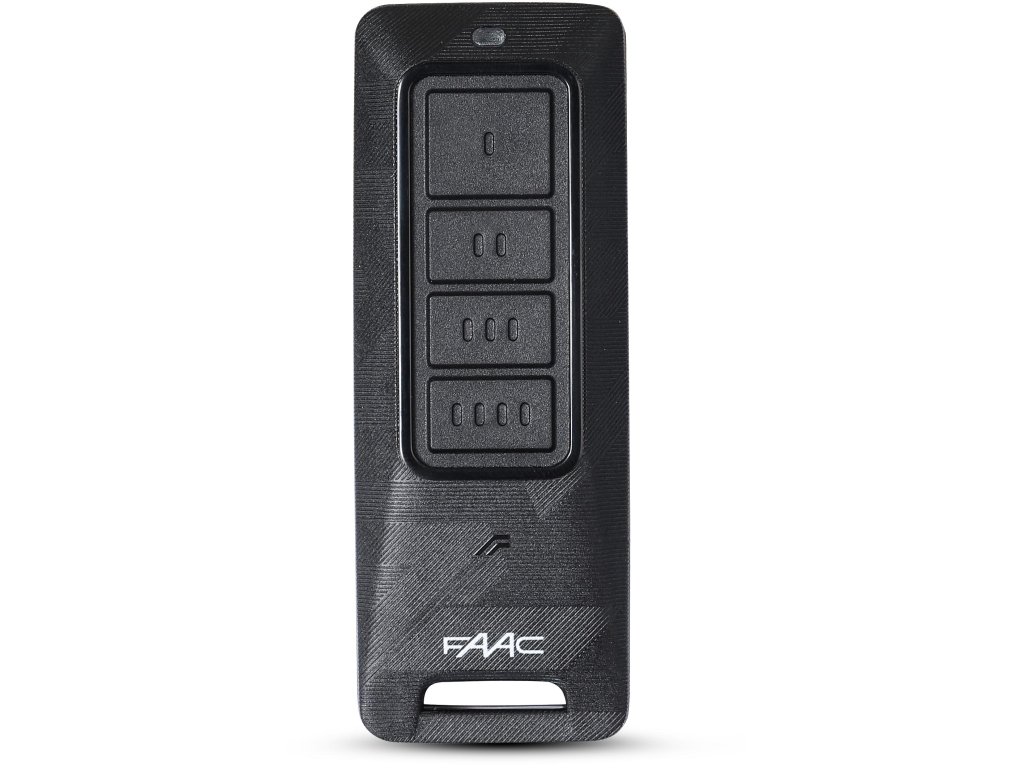

Dálkové ovládání FAAC XT4 FDS 433-868 SLH LR (Long Range)

Dálkové ovladače FAAC XT4 FDS mají maximální ochranu proti klonování. To zajišťuje pokročilé bezpečnostní schéma založené na hardwarové technologiiZabezpečený trezor (certifikát PSA - úroveň 3) aTrustZone, což je nejmodernější způsob zabezpečení digitálních finančních transakcí a zařízení/sítí IoT s vysokým zabezpečením.

FDS (digitální podpis FAAC) - je rádiový protokol založený na frekvenční modulaci s nejvyšším výkonem z hlediska dosahu a výdrže baterie; rádiový přenos je chráněn symetrickým šifrovacím algoritmem AES-128 se 128bitovým klíčem. Pravost dálkových ovladačů je ověřována řetězcem personalizovaných bezpečnostních certifikátů FAAC.

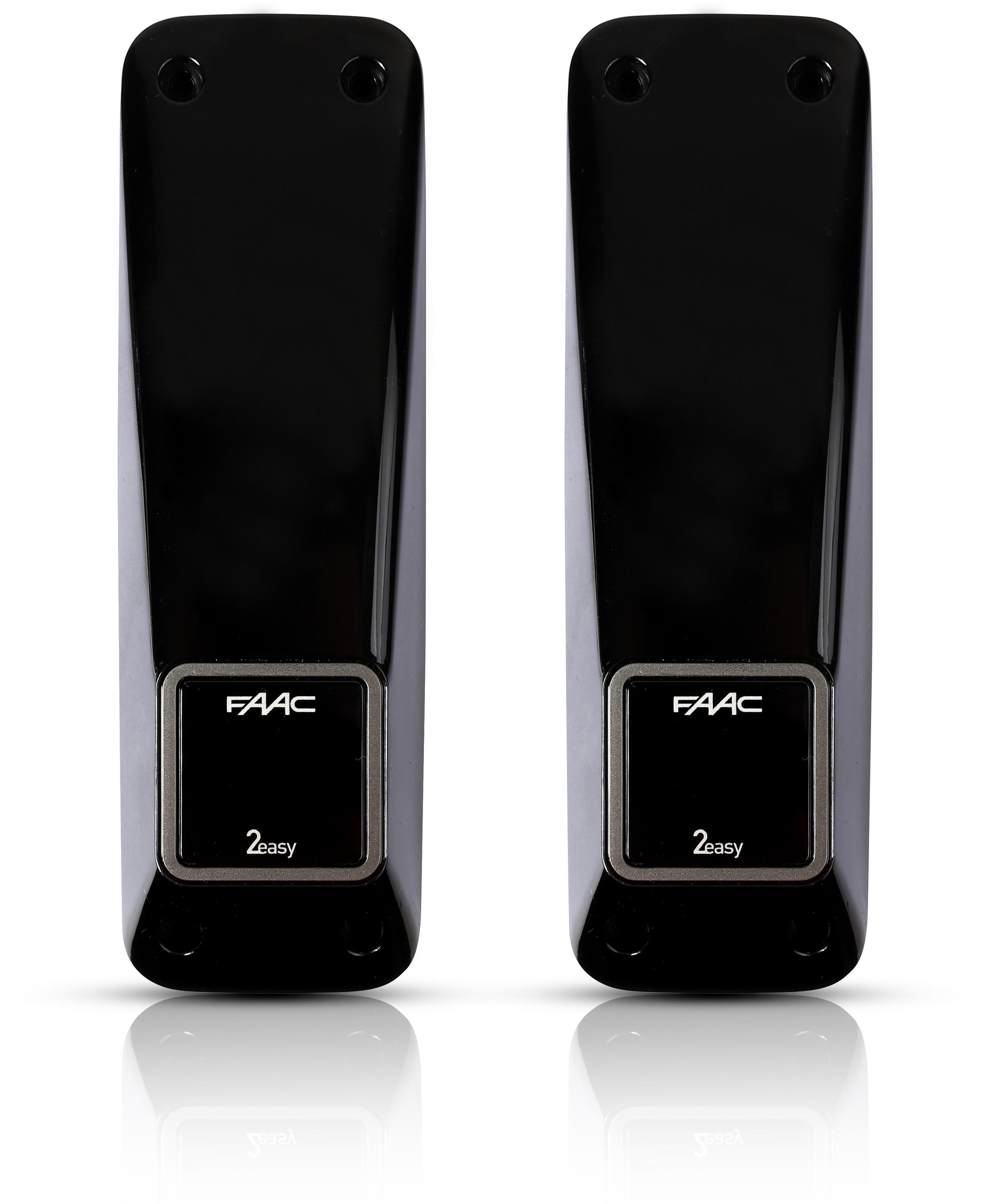

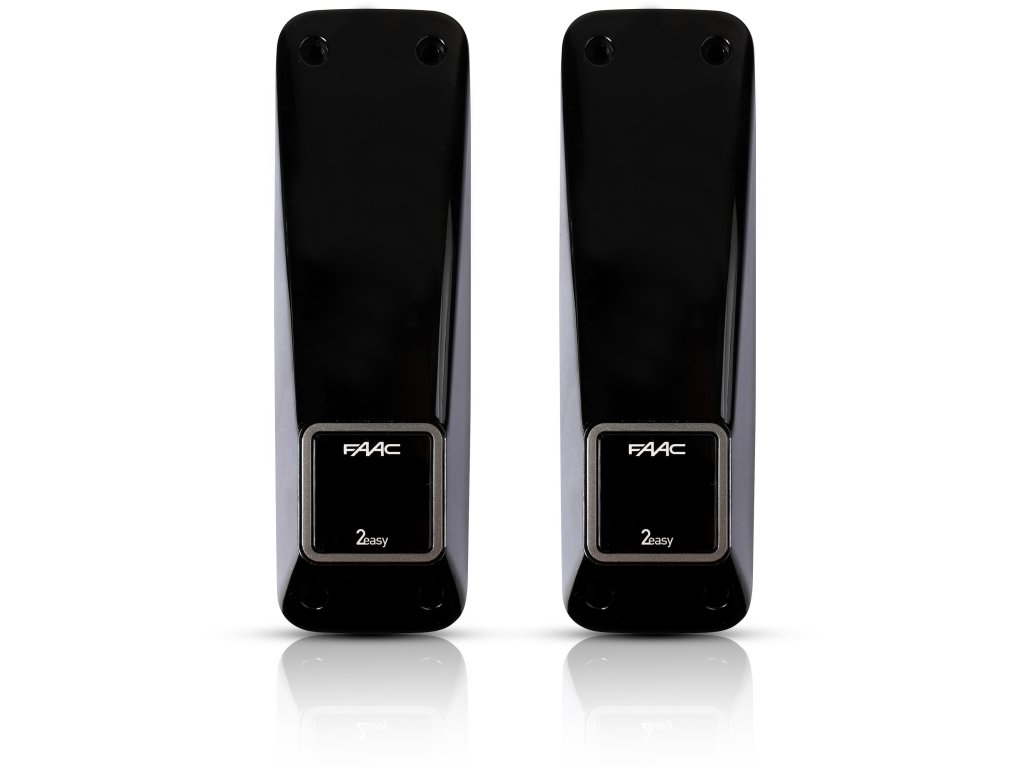

Fotobuňky XP20BD - dvouvodičové

• Instalace na povrch nebo na vyhrazený sloupek
• Směrová fotobuňka s nastavitelným úhlem pohledu
• Pracovní dosah až 20 m
• Stupeň krytí: IP 54
• Automatická vertikální kalibrace
• Uspořádání s napájecí sběrnicí BUS pouze dva vodiče bez polarity
• V jednom systému lze nainstalovat až 16 párů fotobuněk

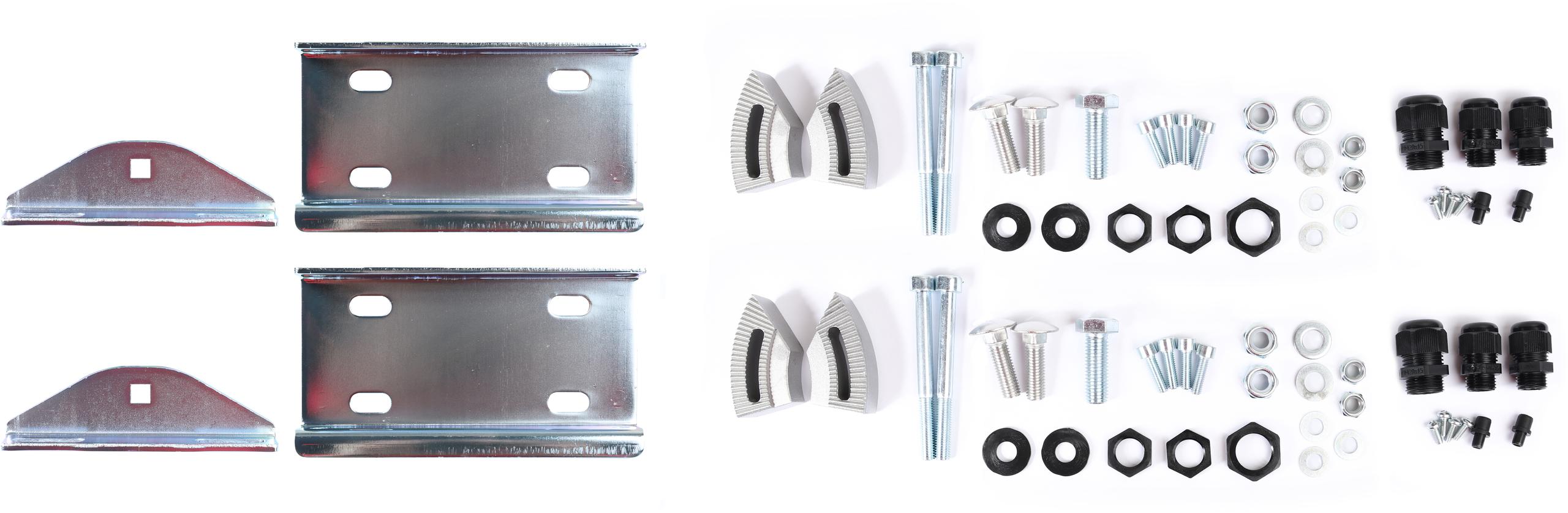

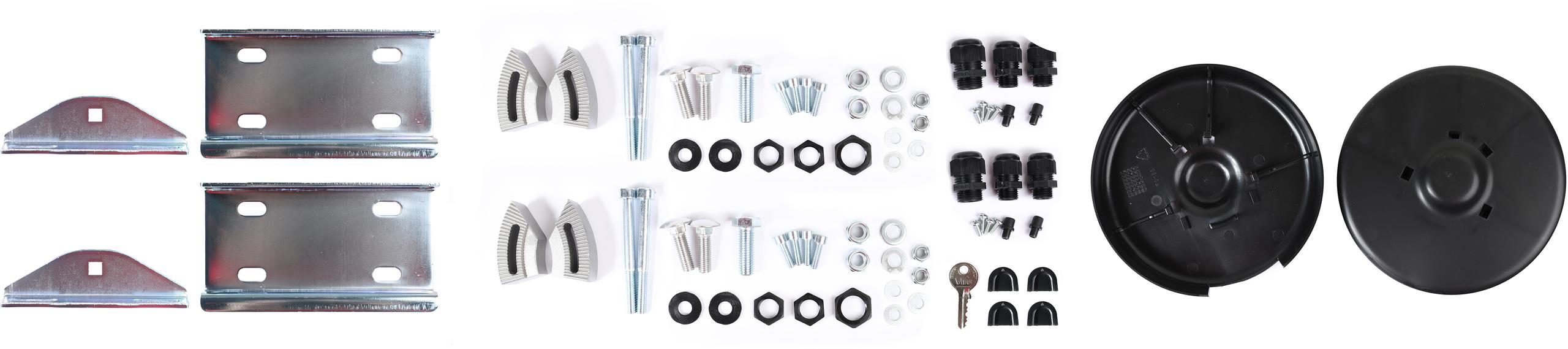

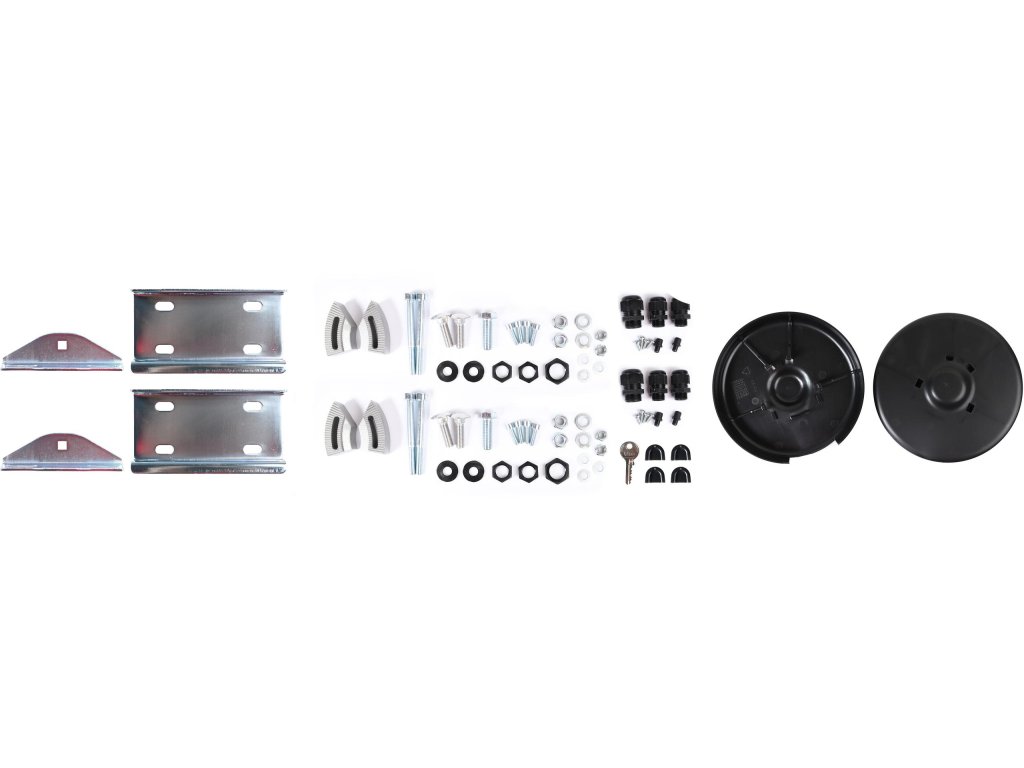

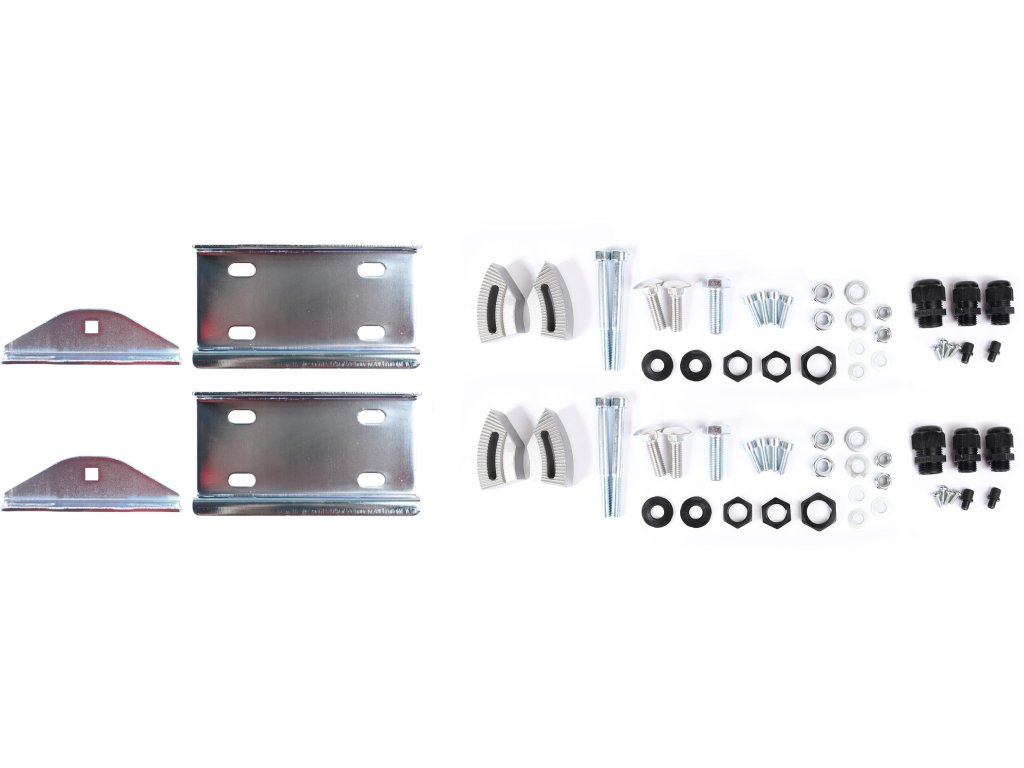

Montážní příslušenství

Technické specifikace:

• Napájecí napětí: 220-240 V AC 50/60 Hz
• Typ motoru: Kartáč, 24 V DC
• Maximální tah 300 Nm
• Maximální úhlová rychlost: 8,5°/sec.
• Maximální úhel otevření křídla120°
• Okolní teplota během provozu:-20°C ÷ + 55°C
• Stupeň ochrany: IP44
• Frekvence použití: průběžně

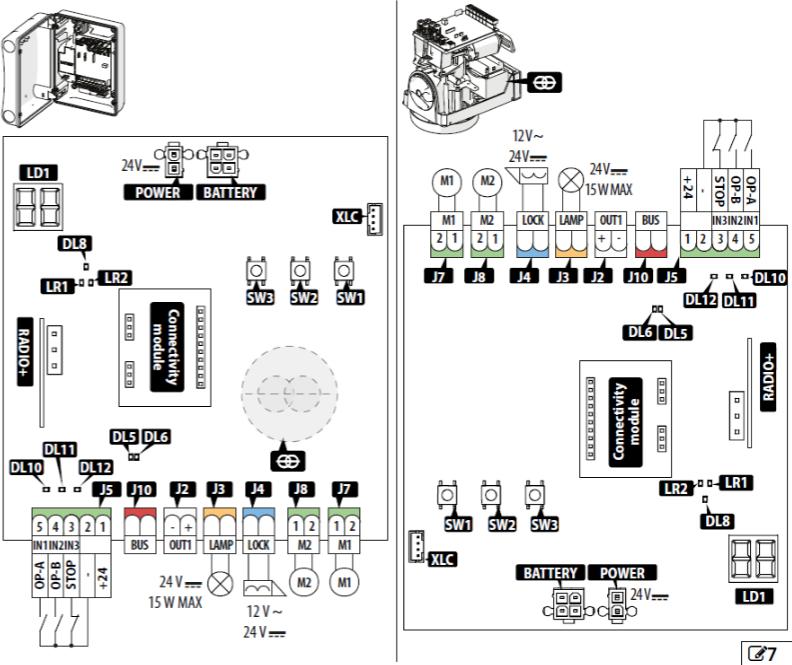

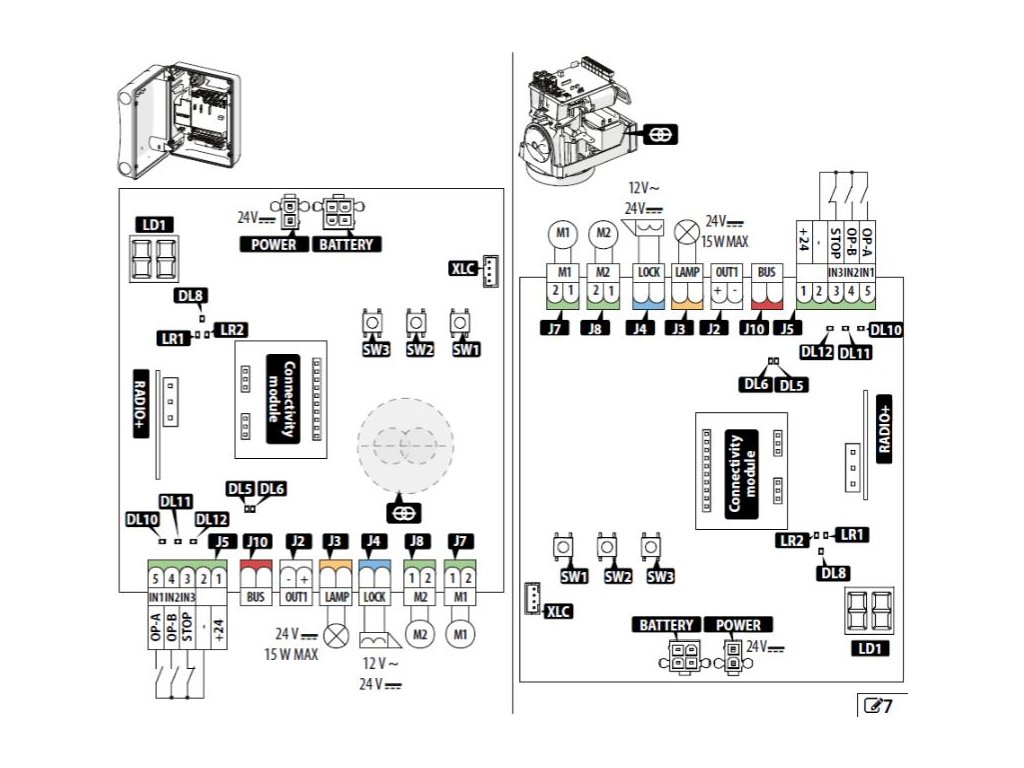

Specifikace ovládacího panelu E034S

• Zobrazení: ANO
• BUS:ANO
• Vstup STOP:ANO
• Výkon světla: ANO (24 V)
• Výkon elektrického zámku:ANO
• 3-PIN vstup přijímače OMNIDEC:ANO
• Programovatelný výstup (OUT 1): ANO
• Počet operačních logik: 7
• Nastavení síly: Ano (rozsah: 1-50 samostatně nastavitelný pro každý list F1, F2)
• Nastavitelná rychlost otevírání/zavírání:Ano (rozsah: 1-10 jednotný v obou směrech pro obě křídla)
• Ruční ovládání pohonu (N1, N2):ANO
• Zpomalovací vzdálenost pro otevření: Ano (rozsah: 0-99 nastavitelný zvlášť pro každý list r1, r2)
• Zpomalovací vzdálenost při uzavírkách: Ano (rozsah: 0-99 nastavitelný zvlášť pro každý list r1, r2)
• Nastavení zpoždění otevření křídla (Od): Ano (rozsah: 00 - 1,3)
• Nastavení zpoždění zavírání křídla (Od): Ano (rozsah: 00 - 1,3)
• Lehký dotek: ANO
• Lehký začátek: ANO
• Nastavení doby pauzy OPEN A (PA): Ano (rozsah: 00 - 9,5)
• Nastavení doby pauzy OPEN B (PB): Ano (rozsah: 00 - 9,5)
• Funkce branky: ANO
• Nastavení citlivosti před rozdrcením - detekce překážek(EC): Ano (rozsah: 00 - 10)
• Funkce samoučení: ANO
• Kompatibilita s FSD (prostřednictvím OMNIDEC): ANO
• Kompatibilita s aplikací Simply Connect: ANO

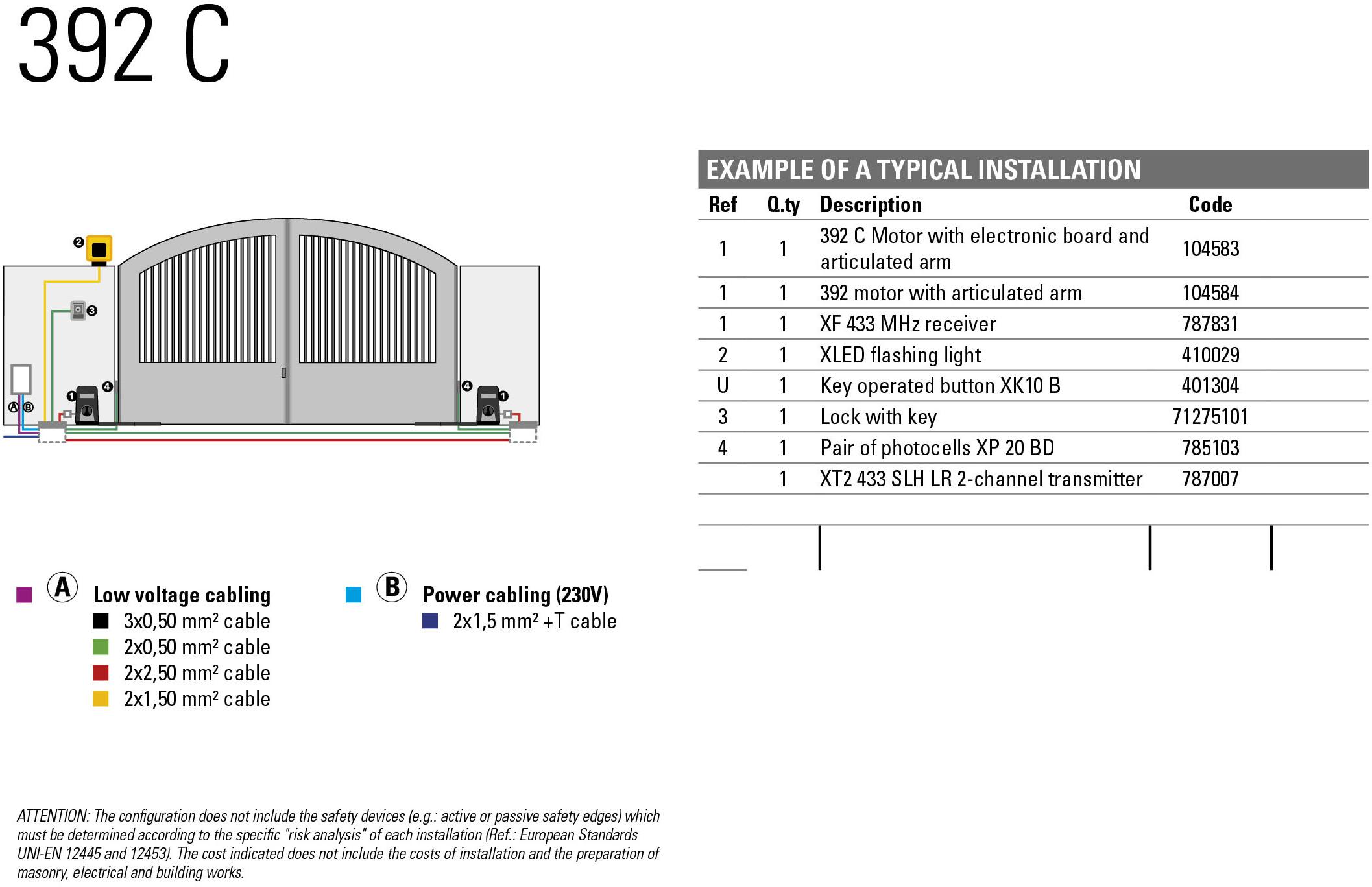

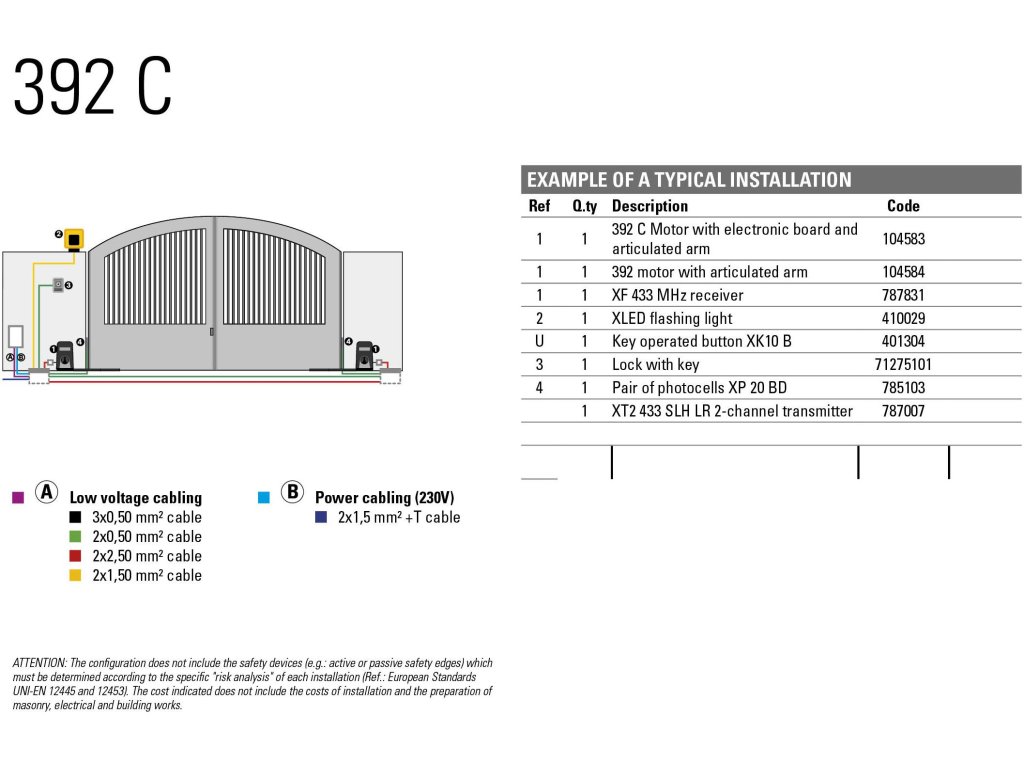

Standardní automatizace:

POZOR!

Pohony bran, stejně jako všechny výrobky, kteréNEJSOU ukončeny zástrčkou, takže při jejich instalaci je nutné provést změny v elektrické instalaci budovy - ze zákona jsou určeny pouze k instalaci pomocíkvalifikovaný instalatérs příslušným oprávněním.
