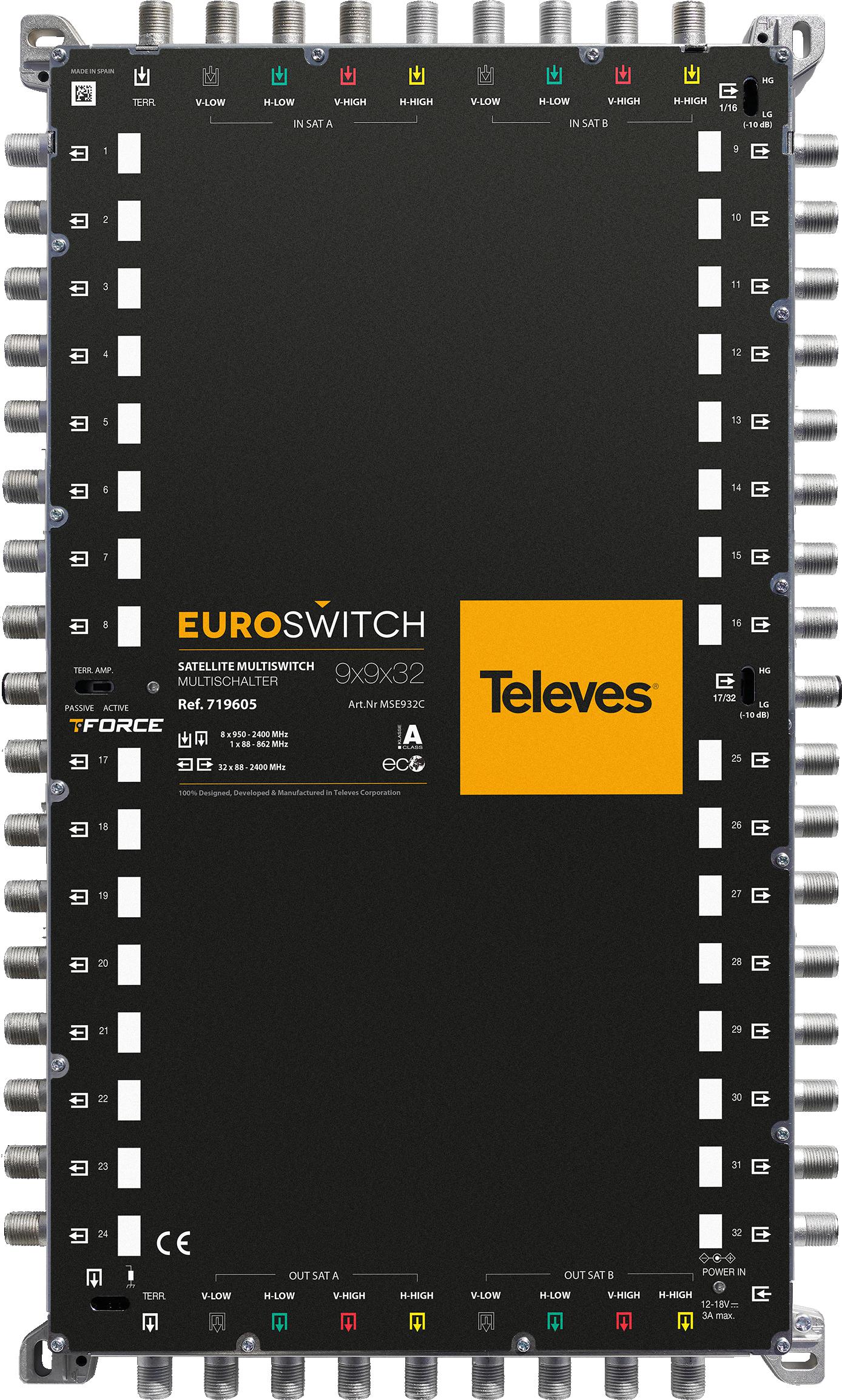

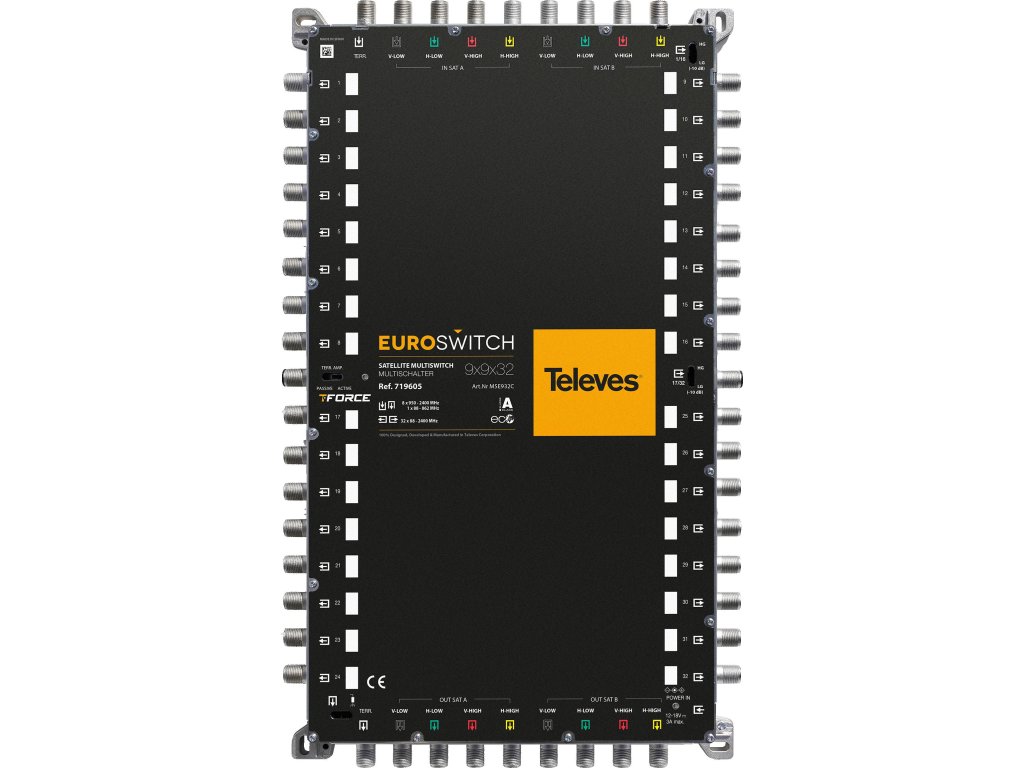

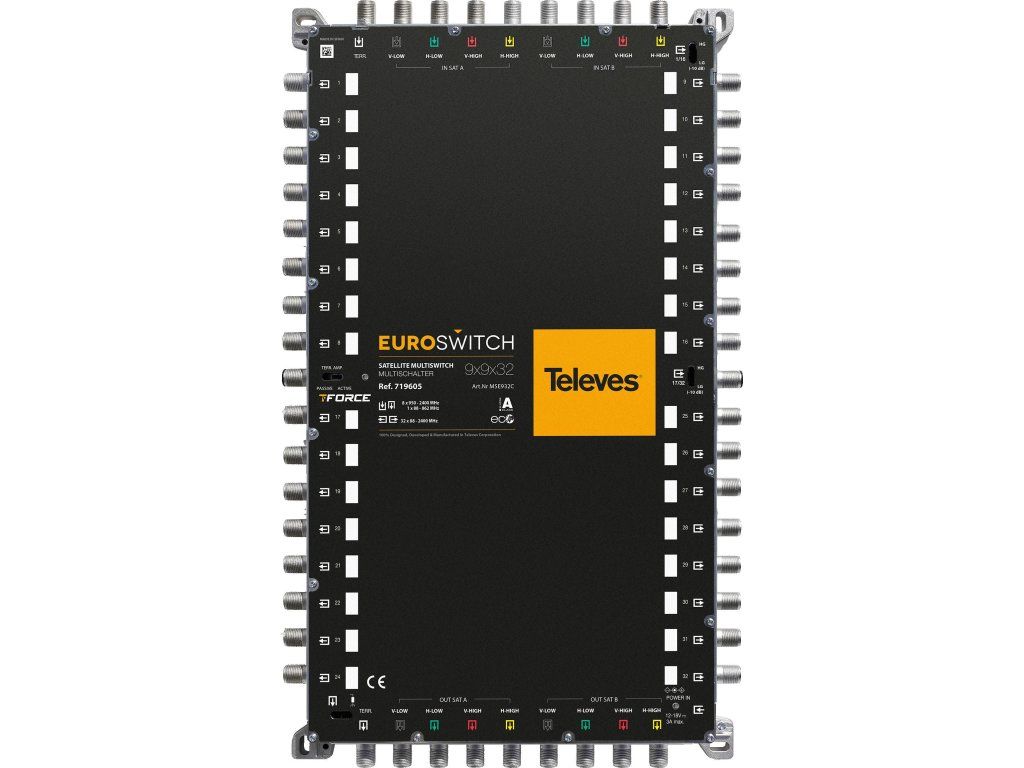

EUROSWITCH 9x9x32 "F" END/CASCADE ref. 719605

EUROSWITCH 9x9x32 "F" END/CASCADE ref. 719605

Klíčové vlastnosti

• Velmi kompaktní rozměry a hmotnost, a to i u modelů s velkým počtem výstupů
• Velmi nízké ztráty na průchodech a větvích
• Vysoké stínění (třída A). Kryt z litiny (zamak)
• Přepínač pro přepínání mezi kaskádovými a koncovými režimy
• Vynikající izolace mezi vstupy a výstupy
• Vybaveno technologií TForce - úroveň výstupu na zem se automaticky nastaví (TERR. AMP. ACTIVE) na optimální úroveň
• Přepínač nízkého zisku (LG) / vysokého zisku (HG) 10 dB pro útlum satelitního vstupu pro každou skupinu 8 uživatelů
• Dvě možnosti napájení: z napájecího zdroje nebo z kaskády přes satelitní vstupy nebo výstupy
• Nízká spotřeba energie za standardních podmínek. Režim ECO navíc snižuje spotřebu s klesajícím počtem připojených uživatelů
• Široký rozsah napájení 12-18 V, takže jsou kompatibilní s většinou stávajících systémů
• Přechod výkonu mezi všemi vstupy a kaskádami
• Identifikace (barvy) na vstupu a výstupu
• 100% evropský design, kvalita a výroba

Popis

Kompaktní multipřepínač s 9 vstupy (1 pozemní vstup a 8 vstupů pro dva satelity, každý se čtyřmi polarizacemi) a 32 uživatelskými výstupy.

Kompaktní a optimalizovaná elektronická konstrukce zajišťuje velmi nízké ztráty na průchodech a větvích. Tím se snižuje počet zesilovačů potřebných pro použití v kaskádě a vytváří se lépe vyvážený signál, a to i ve velkých hromadných instalacích.

Použití jako koncový multipřepínač (topologie hvězda) nebo kaskádový multipřepínač (nastavení přepínače). Vybaven přepínačem pro aktivaci technologie TForce, která automaticky upravuje pozemní signál a udržuje jej konstantní i přes rozdíly v příjmu.

Technické specifikace

Počet vstupů 9

Počet výstupů kaskády 9

Počet uživatelských výstupů 32

Frekvenční rozsah TERR. MHz 88 ... 862

Frekvenční rozsah SAT. MHz 950 ... 2400

Vstupní úroveň TERR. dBµV 80 ... 110

Vstupní úroveň SAT. dBµV 65 ... 112

Ztráty při přechodu TERR. dB < 5

Ztráty při přechodu na SAT. dB 4 ... 6,5

Ztráty na pobočkách TERR. Aktivní dB 3

Ztráty na pobočkách TERR. Pasivní dB 35

Ztráty poboček SAT. HG dB 0

Ztráty poboček SAT. LG dB 14 ... 8

Výstupní úroveň 10Ch DVB-T dBµV 78

H/V izolace dB > 50

Izolace uživatele dB > 30

Napájecí napětí Vdc 12 ... 18

Max. proud (PSU - TERR ACT.) mA 115 *1

Max. proud (PSU - TERR PAS.) mA 5

Maximální proud (STB) mA 85

Provozní teplota °C -5 ... 45

Stupeň ochrany (IP) 20

Čistá hmotnost: 1.221 g

Hrubá hmotnost: 1.221 g

Šířka:210 mm

Výška: 353 mm

Hloubka: 45 mm
