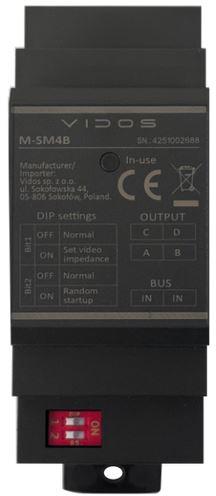

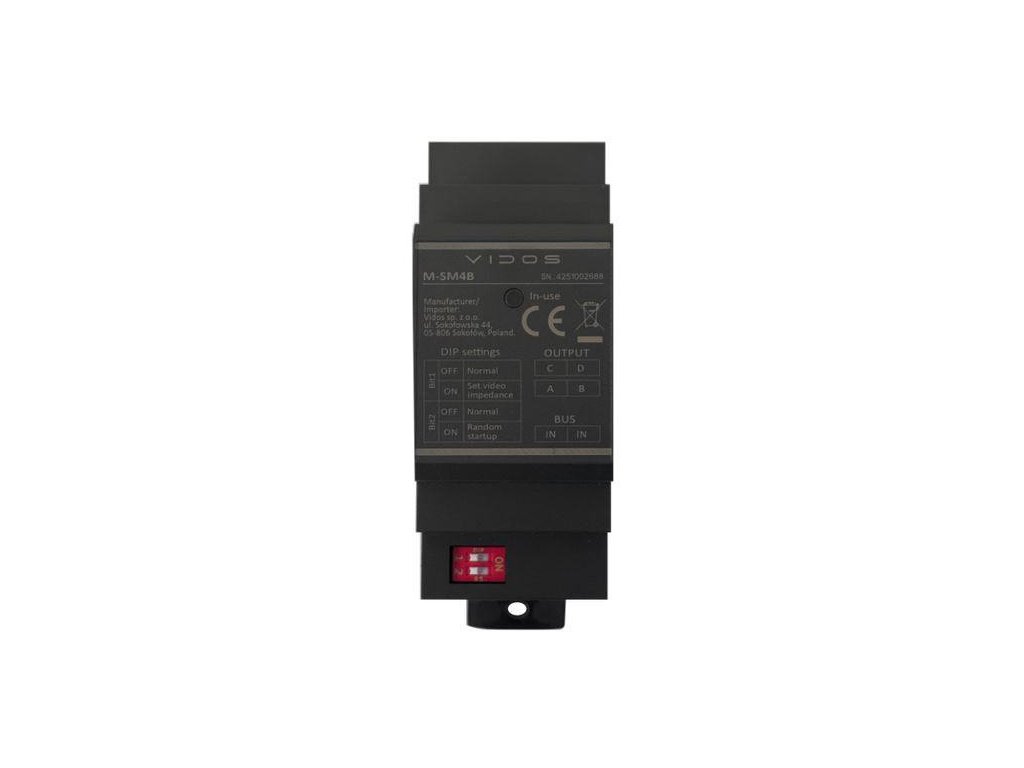

Funkční modul VIDOS DUO M-SM4B

Účel

Modul M-SM4B chrání celý systém proti zkratu na jednotlivých monitorech nebo dveřních stanicích. Při zjištění zkratu automaticky přeruší napájení portu A, B, C nebo D.

Blikající LED indikuje, že je modul v ochranném režimu. M-SM4B cyklicky kontroluje,

zda byl zkrat odstraněn - pokud ano, obnoví napájení a LED zhasne. Při testování systému kontrolka LED třikrát rychle po sobě blikne.

Modul M-SM4B navíc umožňuje distribuci signálu v instalacích s více monitory nebo dveřními stanicemi. Je vybaven 4 nezávislými vstupy/výstupy, ke kterým lze připojit až 4 dveřní stanice nebo 4 monitory. Příkladem praktické aplikace je schodiště ve vícepatrové budově, kde jsou na každém patře 3-4 byty.

V tomto případě by měl být na každém patře nainstalován jeden modul M-SM4B a k němu připojeny přijímače jednotlivých uživatelů.

Specifikace:

Napájení: DC 20-30V

Rozsah provozních teplot -10°C~55°C

Stupeň krytí: IP20

Rozměry: 35x89x59 mm
