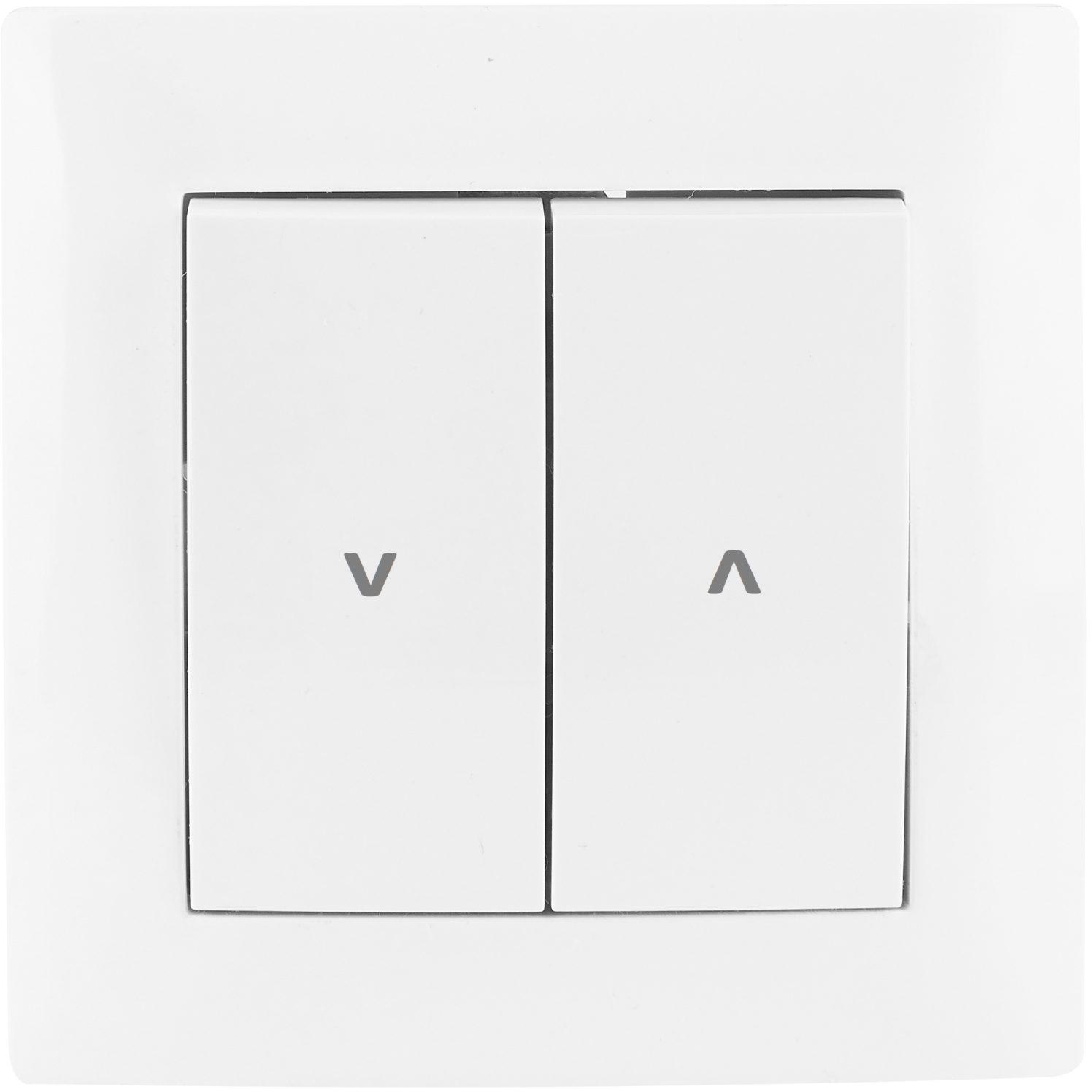

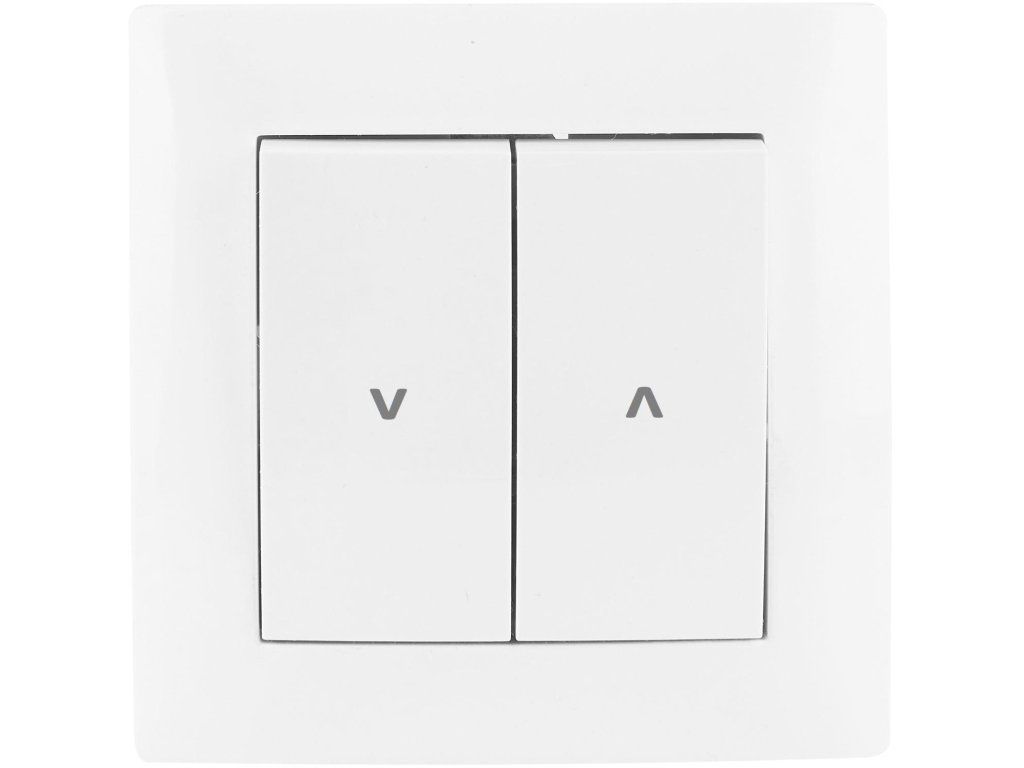

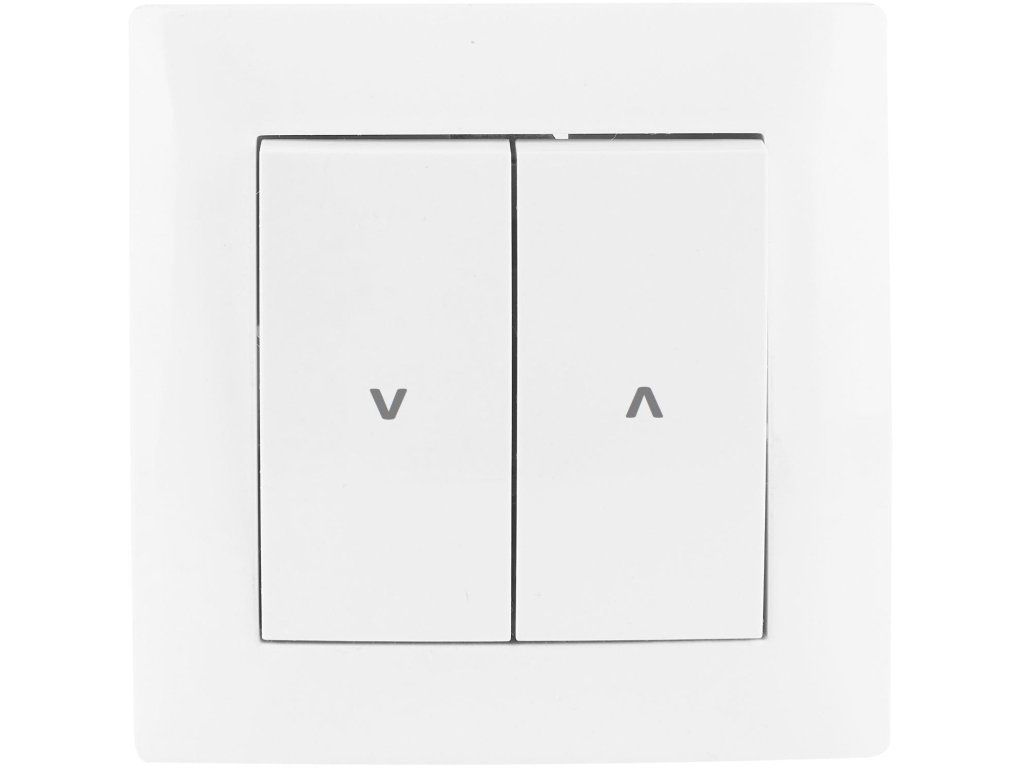

Jednoduchý žaluziový spínač (dvoutlačítkový) VCX LC 12 Bílá

Jednoduchý žaluziový spínač (dvoutlačítkový) VCX LC 12 Bílá

Jednoduchý žaluziový spínač (dvoutlačítkový) - VCX LC 12 White

Jednoduchý (dvoutlačítkový) žaluziový spínač VCX LC 12 White je dokonalým řešením pro řízení osvětlení a žaluzií. Díky svému modernímu designu a snadnému ovládání dokonale zapadne do každého interiéru. Rozhodněte se pro spolehlivost a estetiku v jediném zařízení!

Klíčové vlastnosti - VCX LC 12 White

• Intuitivní ovládání: Snadno spravujte osvětlení pomocí dvou tlačítek.
• Moderní design: Elegantní bílá barva se hodí do každého interiéru.
• Všestrannost: Přizpůsobeno pro práci s různými typy žaluzií.
• Spolehlivost značky VCX: Výrobce známý svou vysokou kvalitou komponent.
• Snadná instalace: Jednoduchá instalace bez potřeby specializovaného vybavení.
• Bezpečnost použití: Vyrobeno z materiálů odolných proti přepětí.
• Dlouhá životnost: Zajišťuje dlouhodobé používání bez poruch.
• Kompaktní rozměry: Hodí se do standardních krabic pro zapuštěnou montáž.
• Energetická účinnost: Navrženo tak, aby se minimalizovala spotřeba energie.

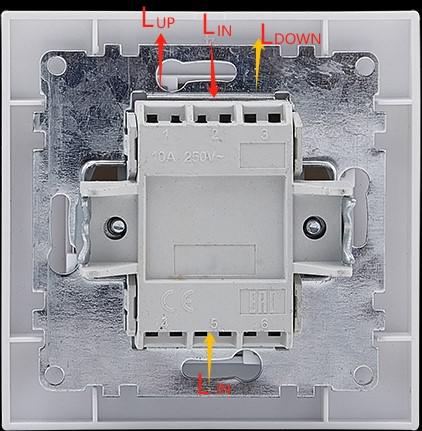

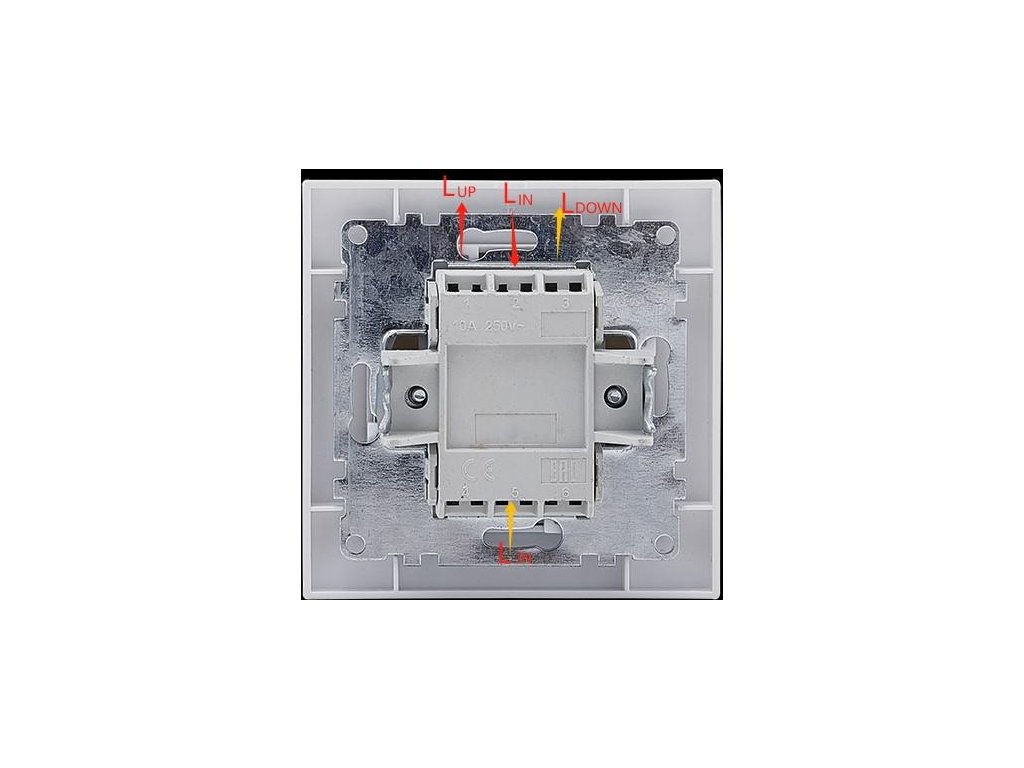

Schéma připojení:

Propojte přívodní vodiče N z rozvodné skříně (ze zdi) a motor žaluzie N dohromady, stejně tak propojte vodiče PE. Připojte fázový vodič 240 V L ke svorce 2 spínače.

Slepé dráty: 5 napájení motoru 4 pohyb nahoru 6 pohyb dolů.

Příprava odkazů:

• vodiče 2 a 5 jsou spojeny elektrickým vodičem (můstkem) stejného průřezu jako naše instalace.
• napájecí kabel 2 L (vedení)
• pin 5 - napájení motoru závěrky
• vedení 6 pohyb dolů po žaluzii vedení 4 pohyb nahoru po žaluzii.
• výstupy 1 a 3 jsou zavřené.

Jednoduchý žaluziový spínač

Je vybaven dvěma tlačítky. Slouží k ovládání rolet a žaluzií (zvedání/spouštění). Ovládání, tj. zvedání nebo spouštění rolet (žaluzií), se provádí podržením tlačítka.

• Vhodné pro standardní 60mm plechovku
• Závitové svorky
• Možnost montáže do rámového systému

Technické specifikace - VCX LC 12 White
