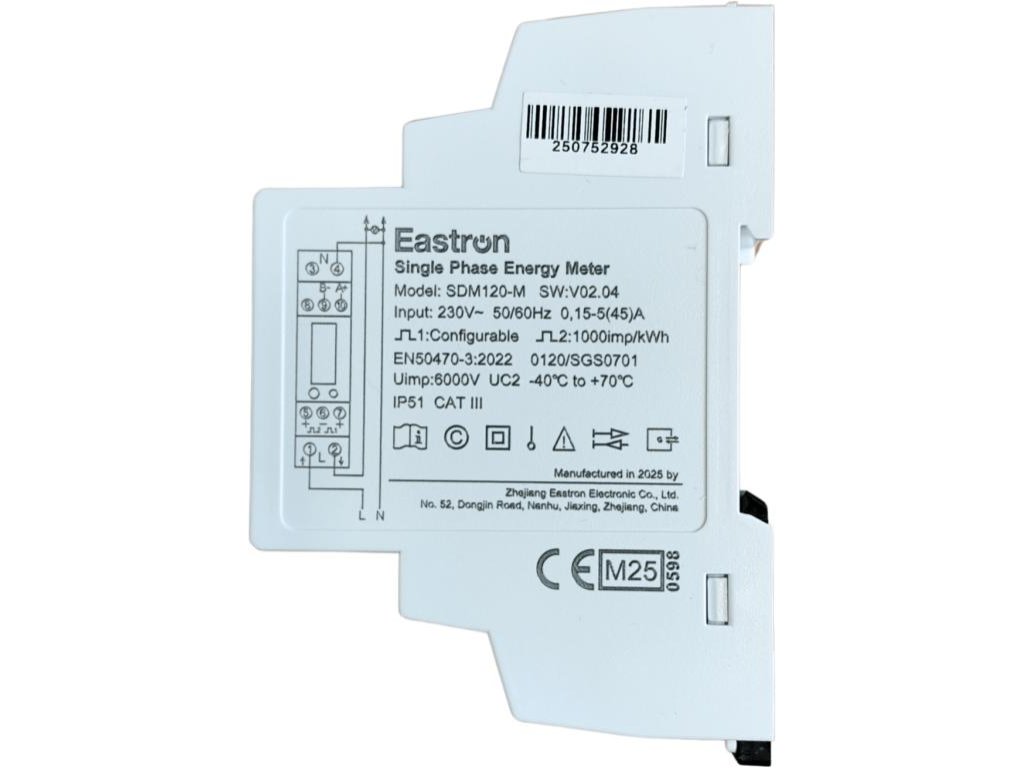

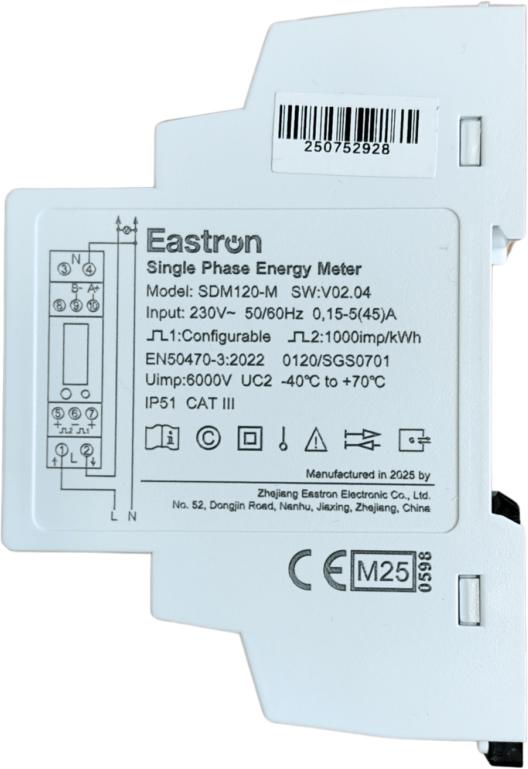

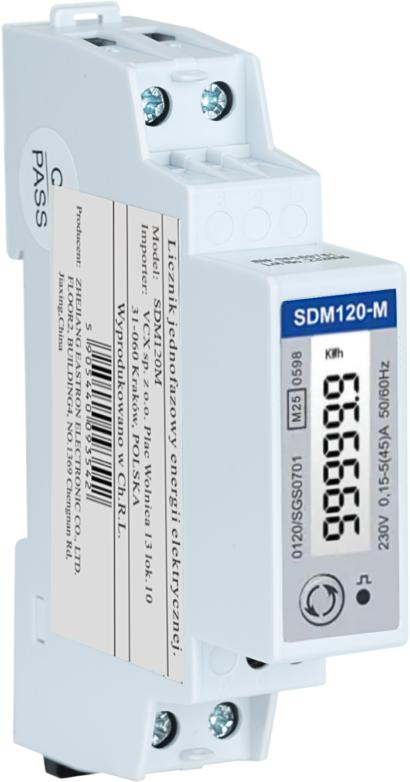

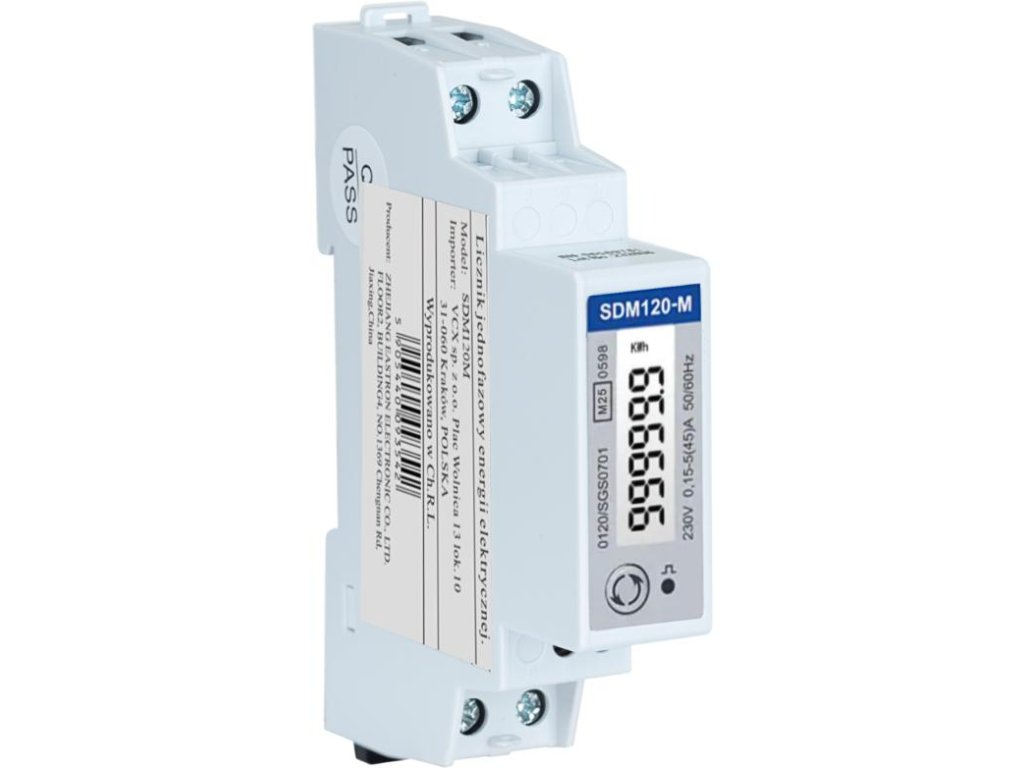

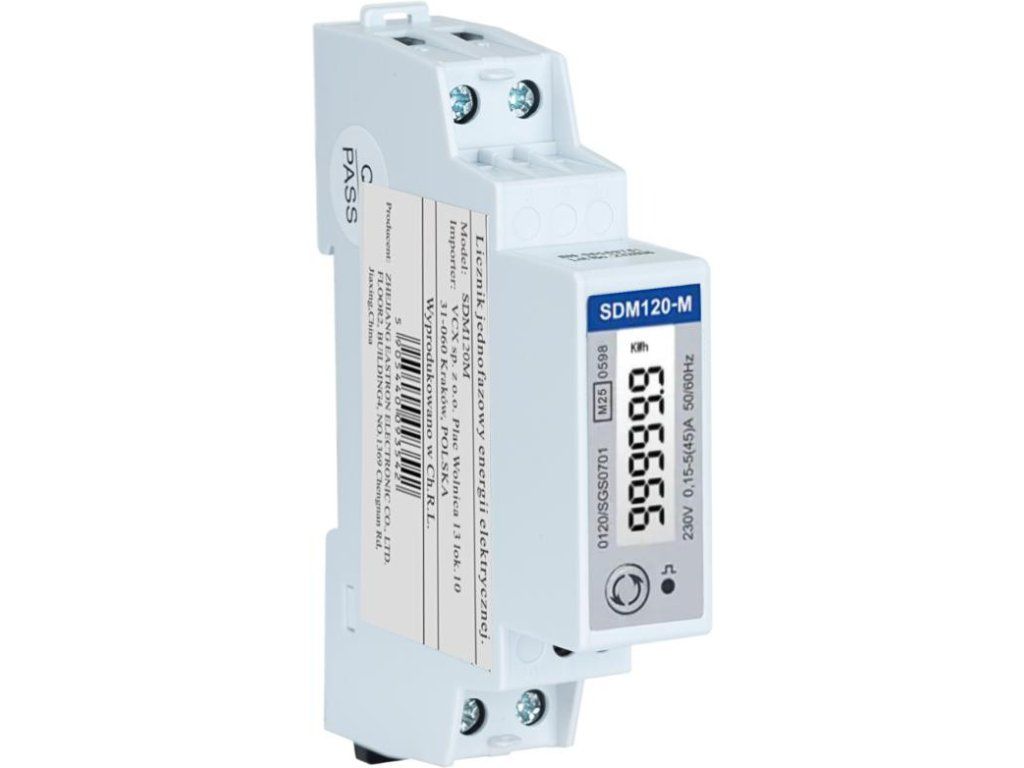

Jednofázový elektroměr s obousměrnou sběrnicí Modbus VCX SDM120M (MID)

Jednofázový elektroměr s obousměrnou sběrnicí Modbus VCX SDM120M (MID)

Účel

SDM120M (MID) je moderní jednofázový elektroměr určený pro montáž na lištu DIN, s obousměrným měřením energie a komunikací RS485 Modbus RTU. Je ideální pro měření spotřeby elektřiny, sledování parametrů sítě a dálkové odečítání dat v domácích a průmyslových instalacích.

Klíčové vlastnosti:

• Měření činné a jalové energie a základních parametrů sítě (proud, napětí, výkon, účiník, frekvence)
• Obousměrné měření energie: import a export
• Komunikace RS485 Modbus RTU pro integraci do systémů řízení spotřeby energie
• Dva pulzní výstupy pro záznam energie
• Podsvícený LCD displej pro snadné čtení údajů
• Přímé připojení k síti - maximální zatížení 45 A bez proudových transformátorů
• Montáž na lištu DIN 35 mm
• Certifikát MID

Technické údaje:

• Jmenovité napětí: 230V AC
• Rozsah napětí: 176 - 276 V AC
• Vstupní proud: 0,15 - 5(45)A
• Maximální zatížení: 45A
• Frekvence: 50/60Hz
• Pulzní výstupy: 1000/100/10/1 imp/kWh/kVArh (konfigurovatelné) a 1000 imp/kWh (nekonfigurovatelné)
• Pomocné napájení: 100 - 277V AC; ≤0,04A; <10W
• Odolnost: AC 4kV/1min, impuls 6kV
• Provozní podmínky: -40 ℃ až +70 ℃; vlhkost 0-95 % bez kondenzace
• Rozměry: 18 × 118 × 64 mm (DIN 43880)
• Stupeň krytí: IP51 (přední panel)
• Materiál krytu: UL94V-0 (samozhášecí)
• Montáž: na lištu DIN

Přesnost:

• napětí, proud: ±0,5%
• činný, jalový a zdánlivý výkon: ±1%
• frekvence: ±0,2 %
• aktivní energie: třída 1 nebo 0,5 podle IEC62053-21 / třída B nebo C podle EN50470-3:2022 (MID)
• jalová energie: třída 2 podle IEC62053-23

Použití:

• Sledování vstupu a výstupu energie do sítě,
• Kontrola provozních parametrů jednofázových zařízení,
• Integrace do systémů automatizace budov prostřednictvím komunikace Modbus.
