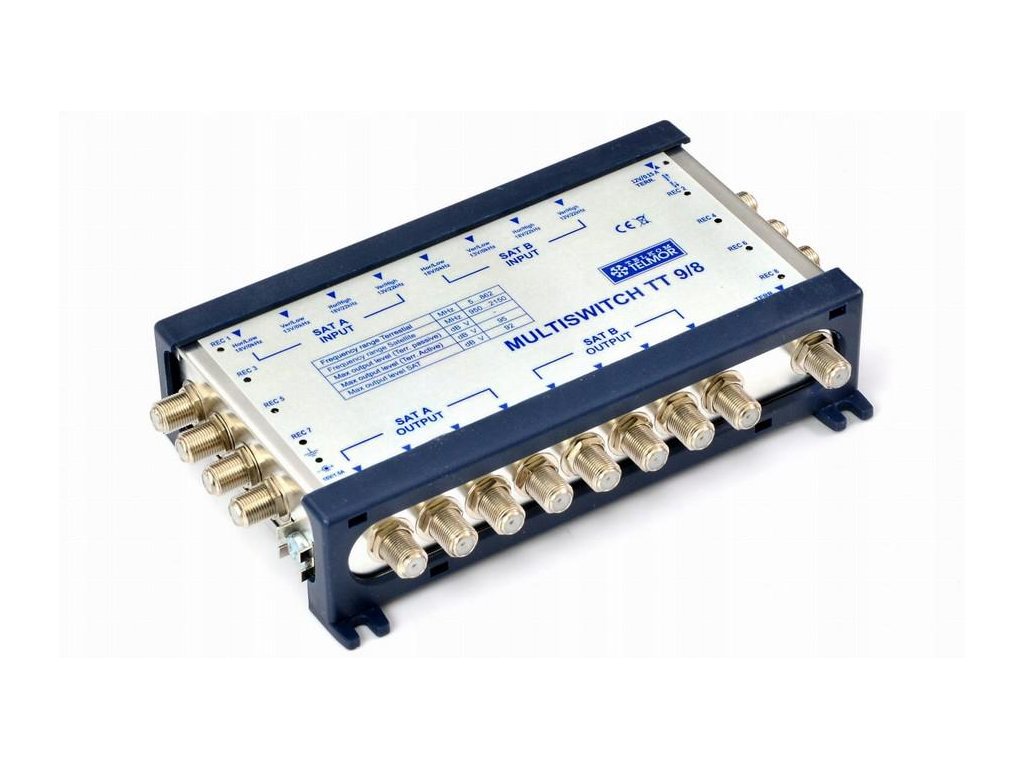

Kaskádovatelný multipřepínač Telmor 9/8 TT

Kaskádovatelný multipřepínač Telmor 9/8 TT

Popis produktu

Multipřepínač typu TT 9/8 je zařízení, které umožňuje budovat velké a velmi velké komunální instalace. Nové nařízení ministra dopravy, stavebnictví a námořního hospodářství o technických podmínkách, které by měly budovy splňovat, ukládá povinnost budovat multipřepínačové instalace v každé nové budově pro více rodin. Jako kaskádové zařízení má multipřepínač průchozí výstupy, ke kterým lze připojit další multipřepínač, takže při použití rodiny multipřepínačů TT-9xx lze velikost instalace téměř libovolně škálovat. Nespornou výhodou multipřepínačů TT-9xx je vestavěná předkorekce charakteristiky (sklon charakteristiky). Tato vlastnost zařízení v kombinaci s jevem rostoucího útlumu kabelu s rostoucí frekvencí umožňuje vyrovnávat úrovně signálu na účastnické zásuvce. Zařízení umožňuje škálovat síť přidáním dalších multipřepínačů v kaskádě. Poslední multipřepínač v kaskádě by měl být zakončen 75Ohm DC BLOCK terminátory, které je třeba zakoupit zvlášť. Aby byla zajištěna odpovídající úroveň signálu na účastnické zásuvce, měl by být proveden výpočet energetické bilance.

Specifikace

• TYP: TT 9/8 TT
• Frekvenční rozsah stopy RTV (TERR.): 5-860 MHz
• Frekvenční rozsah stopy SAT: 950 - 2150 MHz
• Počet vstupů RTV (TERR.): 1
• Počet vstupů SAT: 8
• Počet účastnických výstupů RTV+SAT: 8
• Útlum VF cesty - pasivní režim: 24...20 dB
• Potlačení RF cesty - aktivní režim: 4...0 dB
• Útlum cesty RTV přes: 3...4 dB
• Útlum odbočky vedení SAT: 0...4 dB
• Útlum trasy SAT přes: 1...2 dB
• Potlačení odrazu (přizpůsobení cesty) - cesta RTV: >10 dB
• Útlum odrazu (přizpůsobení cesty) - cesta SAT: >8 dB
• Oddělení RTV-SAT: >24 dB
• SAT - Oddělení RTV: >60 dB
• Oddělení polarit H/V: >30 dB
• Maximální výstupní úroveň RTV - aktivní režim: 95 dBuV
• Maximální výstupní úroveň SAT: 92 dBuV
• Napájení - externí zdroj napájení: +13V 1,5A (není součástí balení)
• Spotřeba proudu přijímače SAT: 40 mA
• Příkazy pro přepínánídiSEqC 2.0 (+13V/+18V, 0/22kHz, tón)
• Rozměry SxŠxG: 110 x 190 x 40 mm

Kaskádové multipřepínače řady TT-9/xx jsou zařízení, která umožňují budovat velké a velmi velké  komunitní instalace. Nové nařízení ministra dopravy, stavebnictví a námořního hospodářství o technických podmínkách, které musí budovy splňovat, ukládá povinnost vybudovat multiswitchové instalace v každé nové budově pro více rodin.

Jako kaskádové zařízení má multipřepínač průchozí výstupy, ke kterým lze připojit další multipřepínač, takže při použití rodiny multipřepínačů TT-9xx lze velikost instalace téměř libovolně měnit.

Nespornou výhodou kaskádových multipřepínačů TT-9xx je vestavěná korekce charakteristiky (sklon charakteristiky). Tato vlastnost přístrojů v kombinaci s jevem rostoucího útlumu kabelu s rostoucí frekvencí umožňuje vyrovnávat úrovně signálu na účastnickém výstupu.

Zařízení umožňují škálovat síť přidáním dalších multipřepínačů v kaskádě. Poslední multipřepínač v kaskádě musí být zakončen 75Ohm DC BLOCK terminátory, které je nutné dokoupit.
