Kompenzace jalového výkonu - VCX SVG 400V 10kVAr

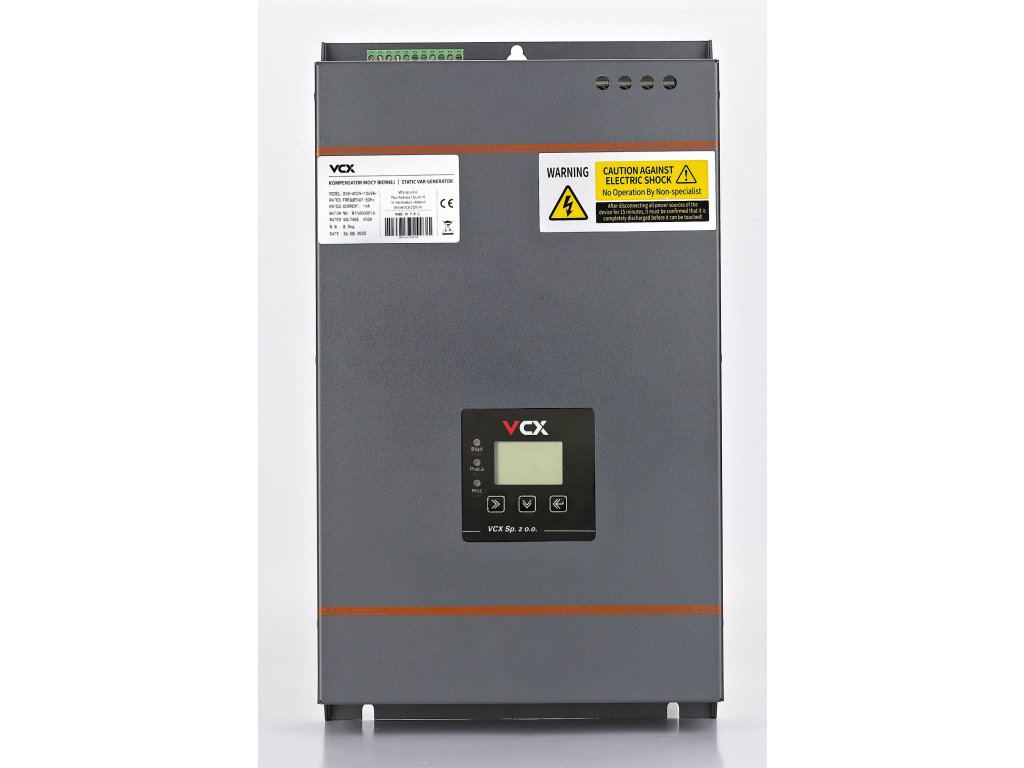

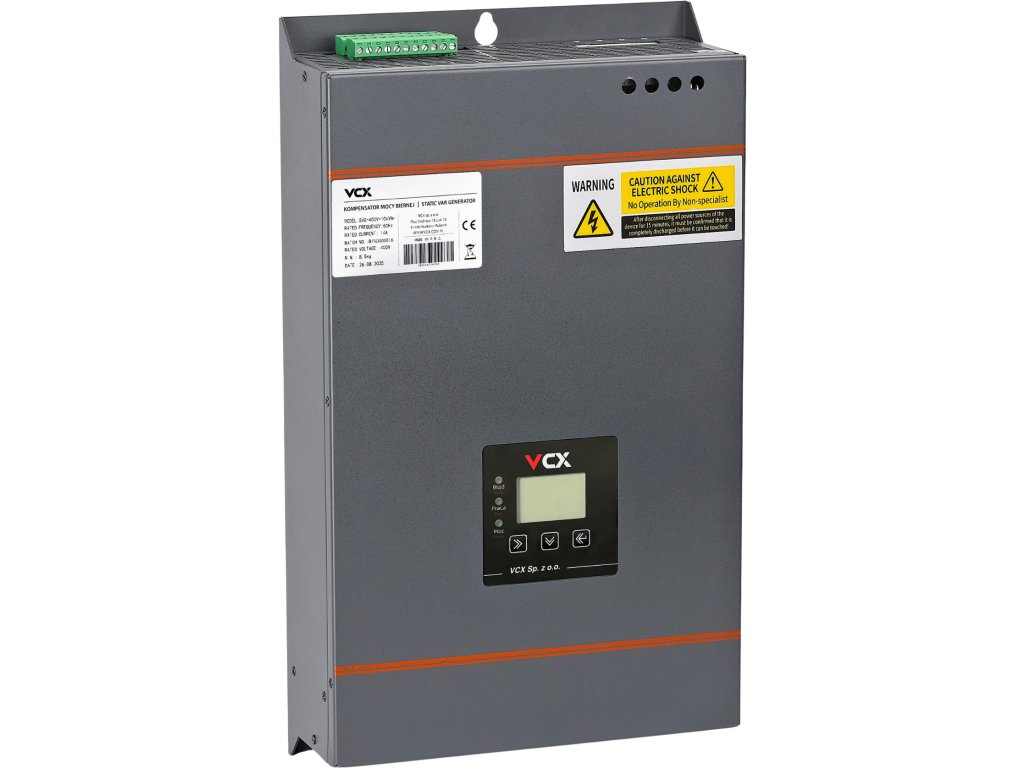

Aktivní kompenzátor jalového výkonu SVG je moderní zařízení určené ke kompenzaci jalového výkonu, filtraci harmonických a korekci třífázové nesymetrie na koncích elektrického vedení. Model SVG se montuje na stěnu a vyznačuje se malými rozměry, nízkou hmotností a plnou funkčností, takže je ideální pro malé i střední instalace.

Hlavní výhody:

• Pokročilý ovladač: K řízení procesu kompenzace se používá digitální signálový procesor (DSP).
• Rychlé spínání: tranzistor IGBT zajišťuje efektivní provoz.
• Tříúrovňová topologie: zajišťuje vysokou účinnost kompenzace a stabilní provoz systému.

Typické aplikace:

• Nabíjecí stanice pro elektromobily - zlepšení účiníku a stabilizace místní sítě.
• Kabelové rozvodnice - optimalizace elektrického výkonu v instalacích.

Komunikační rozhraní:

• bezpotenciálový kontakt: EPO / DI / DO
• komunikace: RS485 / RS232 / Ethernet

Podmínky prostředí - místo použití:

• uvnitř,
• bez přímého slunečního záření,
• prostředí bez prachu/žíravých/hořlavých plynů, olejové mlhy, páry nebo soli.
• provozní nadmořská výška: Nadmořská výška: do 2 000 m n. m.; nad touto výškou je podle GB/T3859.2 nutná redukce parametrů.
• rozsah skladovacích teplot -40 °C až +70 °C
• rozsah provozních teplot -25°C až +55°C
• snížení výkonu o 2 % na každý 1 °C nad 40 °C
• vlhkost: <95% relativní vlhkosti, nekondenzující
• vibrace: <5,9 m/s² (0,6 g)

TECHNICKÉ ÚDAJE:

• vstupní napětí: 220 V ±15 % / 400 V ±15 %
• počet fází: jednofázová / 3P4W / 3P3W
• energie: 20kVAr
• frekvence: 50/60Hz ±5 (nastavitelná)
• doba odezvy: <10 ms
• rozsah filtrace: 2-50
• paralelní připojení: až 8 modulů
• spotřeba energie modulu: <2,5 kW
• účinnost: až 97,5 %
• rozsah převodového poměru proudového transformátoru (CT): 50:5 ~ 10000:5
• Rozsah výstupního výkonu: 14 A / 21 A
• Doporučený výkon CT: 5 VA (standardní), 10 VA pro delší vzdálenost připojení
• stupeň krytí IP20
• barva: tmavě šedá (P433u)
• čistá hmotnost: 8,5 kg
• režim chlazení: inteligentní chlazení vzduchem
• rozměry (mm): 230×400×88
