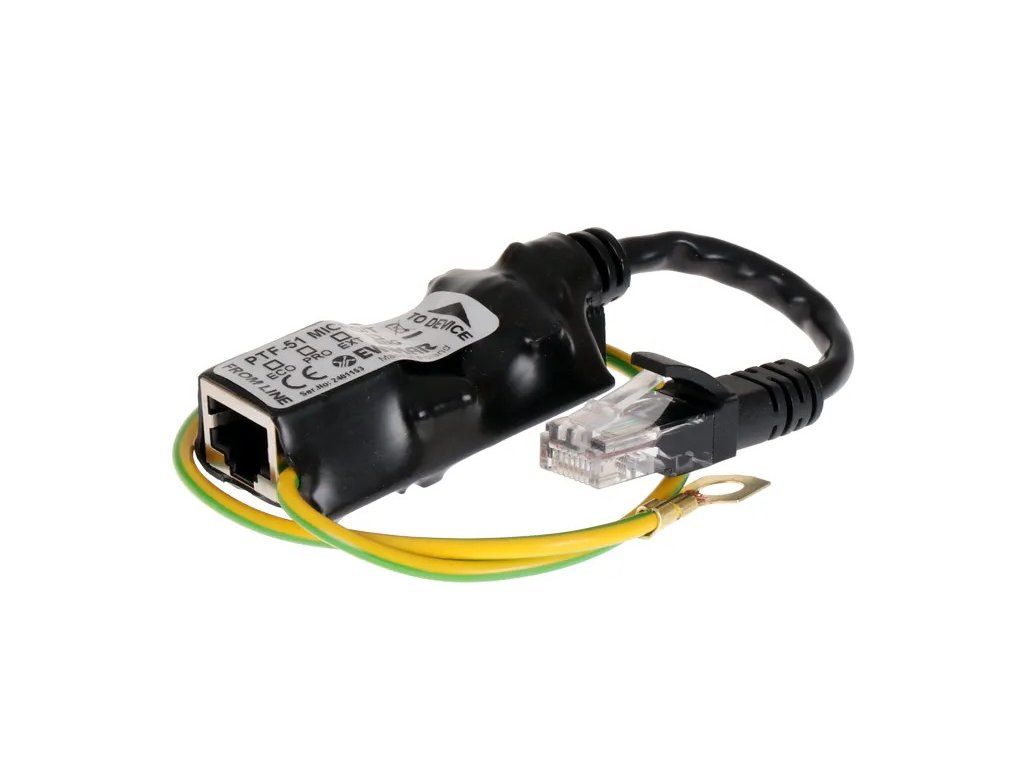

Miniaturní přepěťová ochrana pro ochranu LAN, PTF-51-ECO/PoE/Micro/T v teplem smrštitelném pouzdře
Kód: 72239
Detailní popis produktu
Miniaturní přepěťová ochrana pro ochranu LAN, PTF-51-ECO/PoE/Micro/T
Klíčové vlastnosti
- Chrání signální vedení a napájení PoE
- Účinnost ochrany až do 100 A
- Dvojitá ochrana PoE
- Miniaturní rozměry
- Snadná instalace
Účel

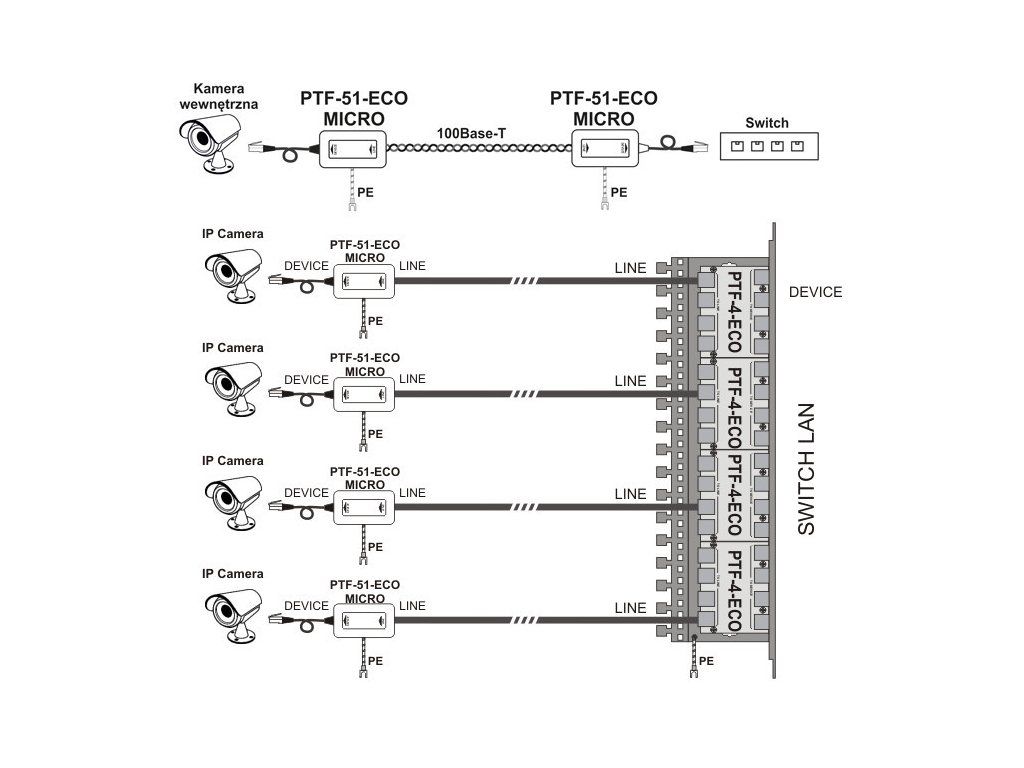

PTF-51-ECO/PoE/Micro/T, miniaturní svodič přepětí LAN v teplem smrštitelném pouzdře, určený k ochraně IP kamer a portů přepínačů LAN v systémech CCTV.
Popis
PTF-51-ECO/PoE/Micro/T v2 je miniaturní svodič přepětí určený pro sítě LAN 100-BaseT založené na kabelech UTP kategorie 5 nebo 6. Malé rozměry a vestavěný kabel s konektorem umožňují rychlou a snadnou instalaci a skrytí zařízení v malých skříních. Je ideální pro ochranu IP kamer CCTV vybavených originálními základnami skrývajícími příslušenství a veškeré přípojky. Svodič chrání před přepětím a úderem blesku i před akty vandalismu (účinky paralyzérů). Lze jej použít k ochraně sítí LAN uvnitř budov, k ochraně koncových zařízení a přepínačů nebo rádiových můstků. Zařízení chrání individuálně každý přenosový pár, přičemž přepětí nad 3,5 V v nich je eliminováno.
Verze 2 byla od základu přepracována spolu s kabeláží a krytem, aby se zvýšila úroveň ochrany proti přepětí a zlepšily mechanické vlastnosti.
Speciální uspořádání propojení také chrání zařízení před přepětím na napájecích linkách PoE v jakémkoli možném standardu (přenášeném také na přenosových linkách). Linky 4-5 a 7-8 jsou vzájemně propojeny, protože 100Base-T LAN je používá výhradně pro napájení PoE. Omezovač chrání obě skupiny napájecích párů před zvýšením napětí nad 58 V a poškozením napájecích zdrojů koncových zařízení, jako jsou přepínače nebo IP kamery.
Jednotka nezajišťuje spojitost stínění kabelu FTP, pokud je tato spojitost vyžadována, je třeba použít standardní zařízení PTF-51 nebo PTF-51/DIN.

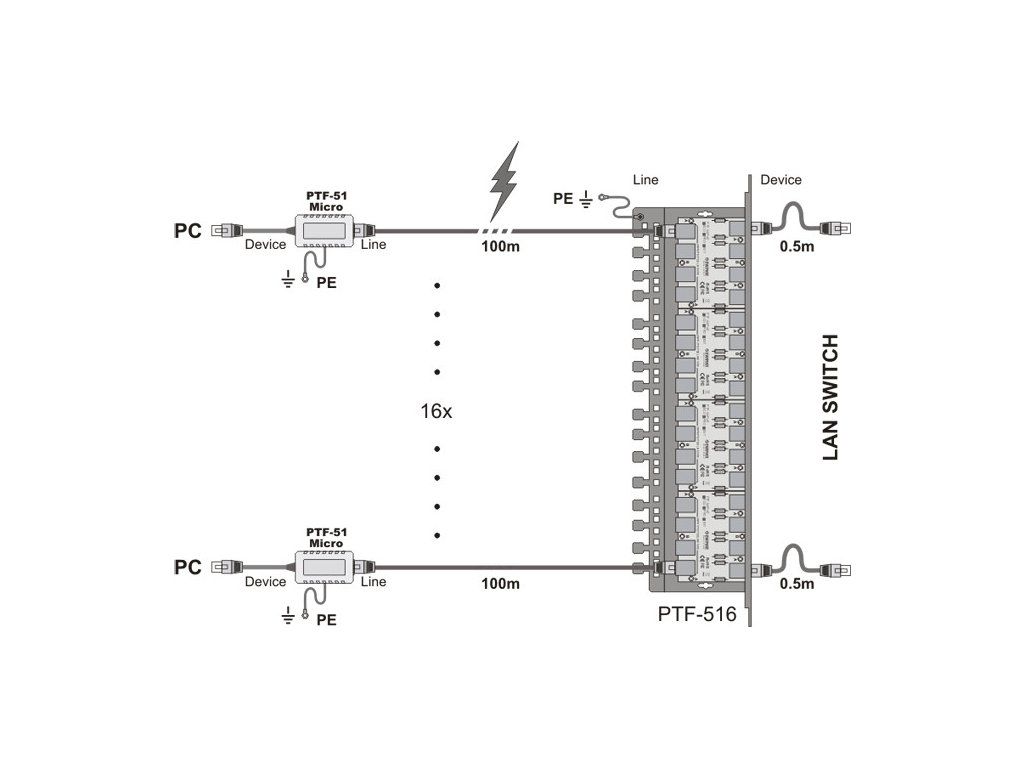

Výrobek je určen pro instalace, kde jsou připojená koncová zařízení LAN uvnitř budovy a žádná část kabelu nevede mimo budovu. Neměl by se také používat v blízkosti nechráněných instalací přicházejících z vnější strany budovy, odkud může docházet k silnému jiskření. Nejsou-li tyto podmínky splněny nebo je-li třeba zvýšit úroveň přepěťové ochrany, je třeba použít svodič přepětí řady PRO nebo EXT.
Aby byla zajištěna odpovídající úroveň ochrany, je nutné svodič připojit k uzemnění, nebo v případě jeho absence k ochrannému vodiči PE. Není dovoleno připojovat uzemnění svodiče k obvodům ochrany před bleskem nebo vytvářet uzemňovací bod svodiče v blízkosti uzemnění obvodu ochrany před bleskem.
Technické specifikace
| Počet kanálů LAN | 1 |
| Podporované standardy sítě Ethernet | 10Base-T, 100Base-T |
| Používá se s kabeláží | FTP, UTP jakékoli kategorie |
| Vstupní konektor (nechráněná strana) | Zásuvka RJ-45 |
| Výstupní konektor (chráněná strana) | Kabel s konektorem RJ-45 |
| Počet ochranných kroků | 1 (hybridní) |
| Jmenovité stejnosměrné napětí (od sítě k zemi) UN | 90V DC |
| Maximální trvalé provozní napětí (od sítě k zemi) UC | 150V DC |
| Ochranná úroveň 1kV/μs (vedení-zem) UP | 600V |
| Vybíjecí proud (8/20 µs, vedení-zem) Iimp / vodič | 100A |
| Jmenovité stejnosměrné napětí (od sítě k síti) UN | 3,3 V DC |
| Maximální trvalé provozní napětí (line-to-line) UC | 3,5 V DC |
| Ochranná úroveň 1kV/μs (line-to-line) UP | 20V |
| Vybíjecí proud (8/20 µs, line-to-line) Iimp | 100A |
| Oddělovací prvek | - |
| Chráněné linky | 1-2, 3-6 |
| Kapacita (line-to-line) @1MHz | 6-15pF |
| Kapacita (linie-zem) @1MHz | 1-2pF |
| Sériový odpor | 2,2Ω / řádek |
| Jmenovitý proud IN | 300 mA / linka |
| Linka PoE | |
| Jmenovité stejnosměrné napětí (od sítě k síti) UN | 57V DC |
| Maximální trvalé provozní napětí (line-to-line) UC | 64V DC |
| Ochranná úroveň 1kV/μs (line-to-line) UP | 93V DC |
| Vybíjecí proud (8/20 µs, line-to-line) Iimp | 100A |
| Jmenovité stejnosměrné napětí (od sítě k zemi) UN | 90V DC |
| Maximální trvalé provozní napětí (od sítě k zemi) UC | 150V DC |
| Ochranná úroveň 1kV/μs (vedení-zem) UP | 600V |
| Vybíjecí proud (8/20 µs, vedení-zem) Iimp / vodič | 100A |
| Chráněné linky (páry) | (1+2)-(3+6), (4+5)-(7+8) |
| Provozní standard PoE | kompatibilní s IEEE 802.3af/at/bt-type 3 (HiPoE, UPOE) |
| Společné rysy | |
| Rozměry | 55 x 29 x 19 (mm) - bez kabelu |
| Aplikace | Ochrana interně instalovaného zařízení |
| Montáž | Volně stojící skříň |
| Způsob uzemnění | Kabel |
| Těsnost pouzdra | IP20 |
| Provozní teplota | -40ºC ~ 60ºC |
Doplňkové parametry
| Kategorie: | Uzavretý televízny okruh Zvodiče prepätia LAN |
|---|---|
| Hmotnost: | 0.2 kg |
| EAN: | 72239 |
| Chráněná linka: | A |
| Rozměry v mm (š x v x h): | 51x31x24 (mm) |
| Typ konektoru: | RJ45 |
| Počet kanálů zařízení: | 1 |
