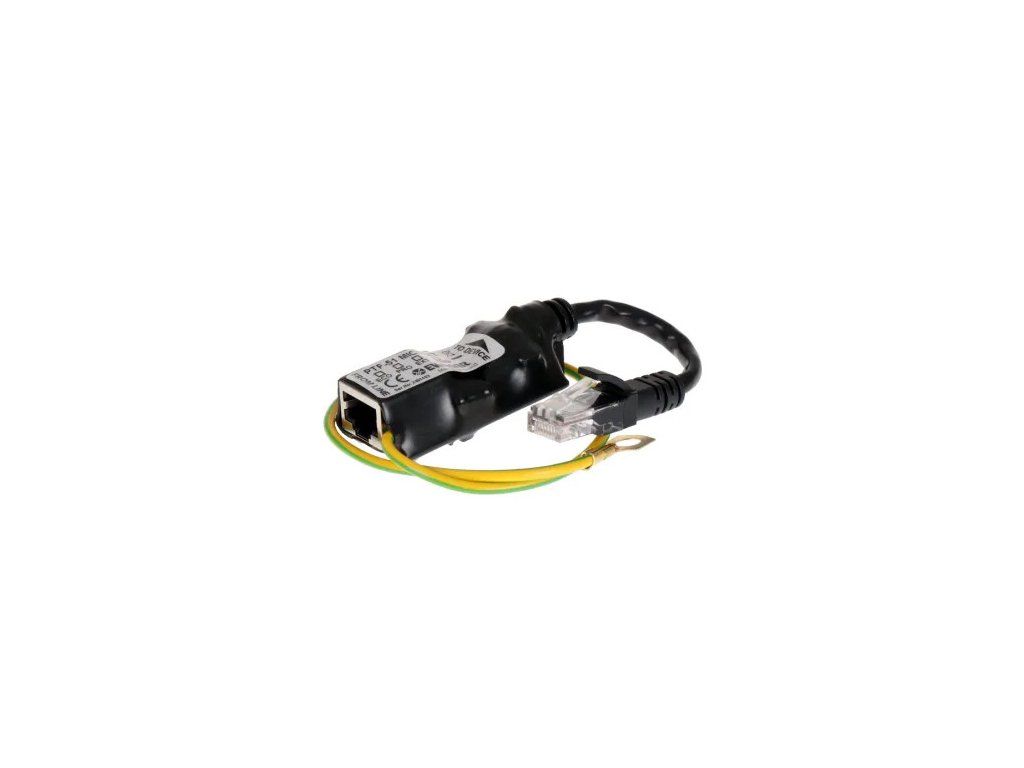

Miniaturní svodič přepětí pro ochranu LAN, PTF-51-EXT/PoE/Micro/T v teplem smrštitelném pouzdře

Popis

PTF-51-EXT/PoE/Micro/T v2 je miniaturní přepěťová ochrana řady EXTREME určená pro sítě LAN 100-BaseT založené na kabelech UTP kategorie 5 nebo 6. Malé rozměry a vestavěný kabel s konektorem RJ45 umožňují snadné připojení zařízení a jeho skrytí v malých skříních. Je ideální pro ochranu IP kamer CCTV vybavených originálními základnami skrývajícími příslušenství a veškeré přípojky. Ochrana chrání před přepětím a úderem blesku i před akty vandalismu (účinky paralyzérů). Zařízení chrání individuálně každý přenosový pár, přičemž přepětí nad 3,5 V v nich je eliminováno a náboj až 2,5 kA je odváděn do země z každé žíly kabelu.

Verze 2 byla od základu přepracována spolu s kabeláží a krytem, aby se zvýšila úroveň přepěťové ochrany a zlepšily mechanické vlastnosti. Upravené ochranné obvody zavádějí dodatečnou ochranu svodiče proti poškození přeskokem jiskry ze sloupů a kovových konstrukcí.

Doporučuje se pro ochranu zařízení LAN namontovaných na kovových sloupech, výložnících nebo kovových konstrukcích. Díky použití technologie MOSFET je ochrana PTF-51-EXT třikrát účinnější při eliminaci přepětí vznikajících uvnitř přenosových vedení a je méně náchylná k poškození dlouhotrvajícími přepěťovými proudy. Díky superrychlé reakci na překročení sériového proudu je vynikajícím ochranným řešením proti ekvipotenciálním proudům vznikajícím při vybíjení mezi jednotlivými uzemňovacími body kovových konstrukcí. To je důležité pro instalace CCTV, kde je na sloupech instalováno mnoho koncových zařízení, nebo v průmyslovém prostředí.

Speciální uspořádání propojení chrání zařízení před napěťovými špičkami na napájecích vedeních PoE ve všech možných standardech (včetně těch, které se přenášejí po přenosových linkách). Linky 4-5 a 7-8 jsou vzájemně propojeny, protože 100Base-T LAN je používá výhradně pro napájení PoE. Ochrana chrání obě skupiny napájecích párů před zvýšením napětí nad 58 V a poškozením napájecích zdrojů koncových zařízení, jako jsou přepínače nebo IP kamery.

Doporučuje se pro ochranu koncových zařízení instalovaných ve venkovním prostředí (stěny, podkroví), kde může být hodnota indukovaného náboje vysoká.

Jednotka nezajišťuje spojitost stínění kabelu FTP, pokud je tato spojitost vyžadována, je třeba použít standardní zařízení PTF-51 nebo PTF-51/DIN.

Aby byla zajištěna odpovídající úroveň ochrany, je nutné svodič připojit k uzemnění, nebo v případě jeho absence k ochrannému vodiči PE. Není dovoleno připojovat uzemnění svodiče k obvodům ochrany před bleskem nebo vytvářet uzemňovací bod svodiče v blízkosti uzemnění obvodu ochrany před bleskem.

Výrobek je testován podle kategorií D1, C2, C1, B2. Je určen pro použití na hranicích zón LPZ0/LPZ1 nebo vyšších.

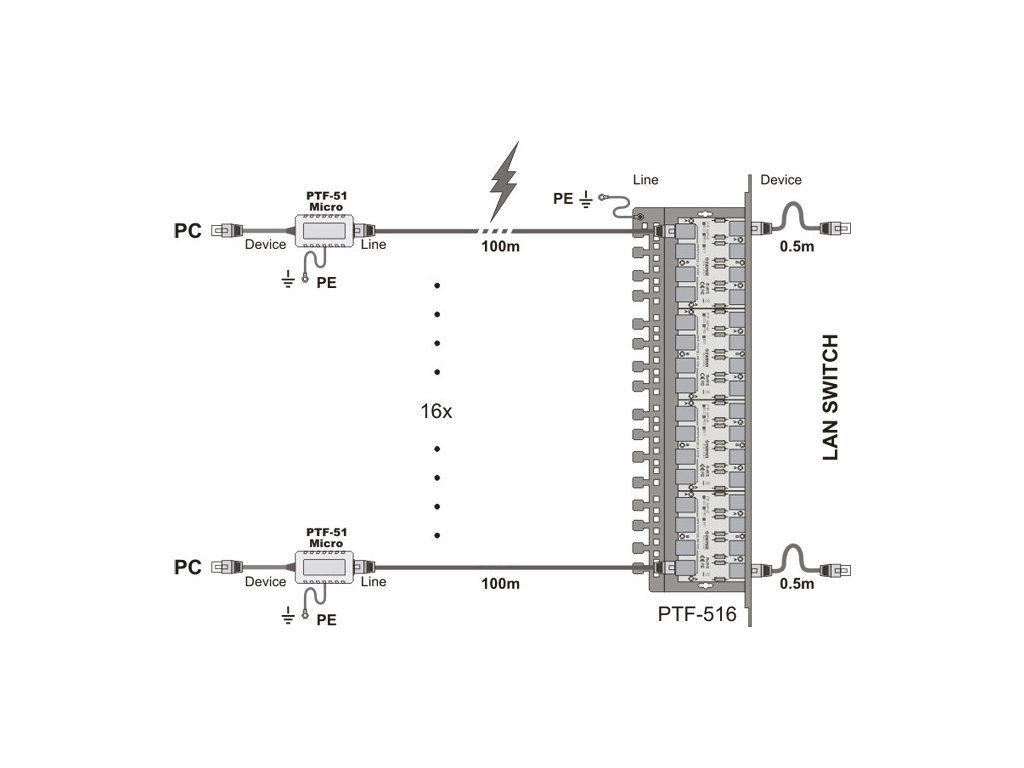

Aplikace

Technické specifikace
