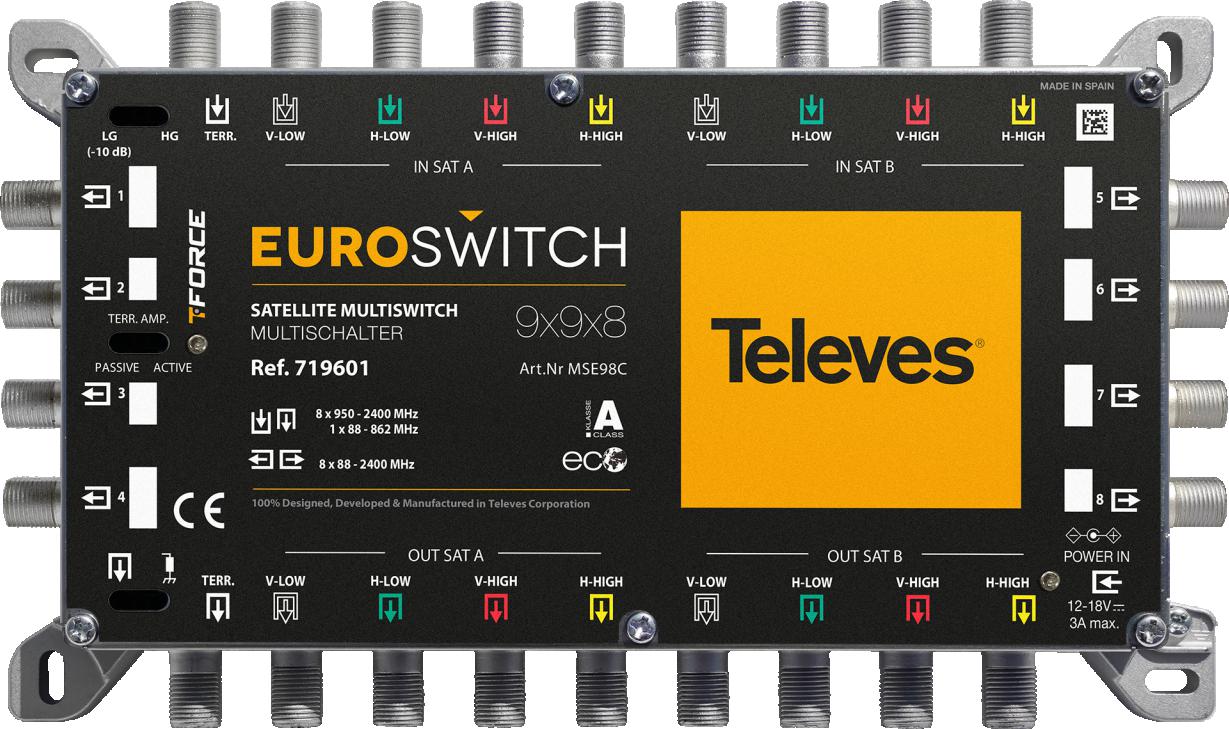

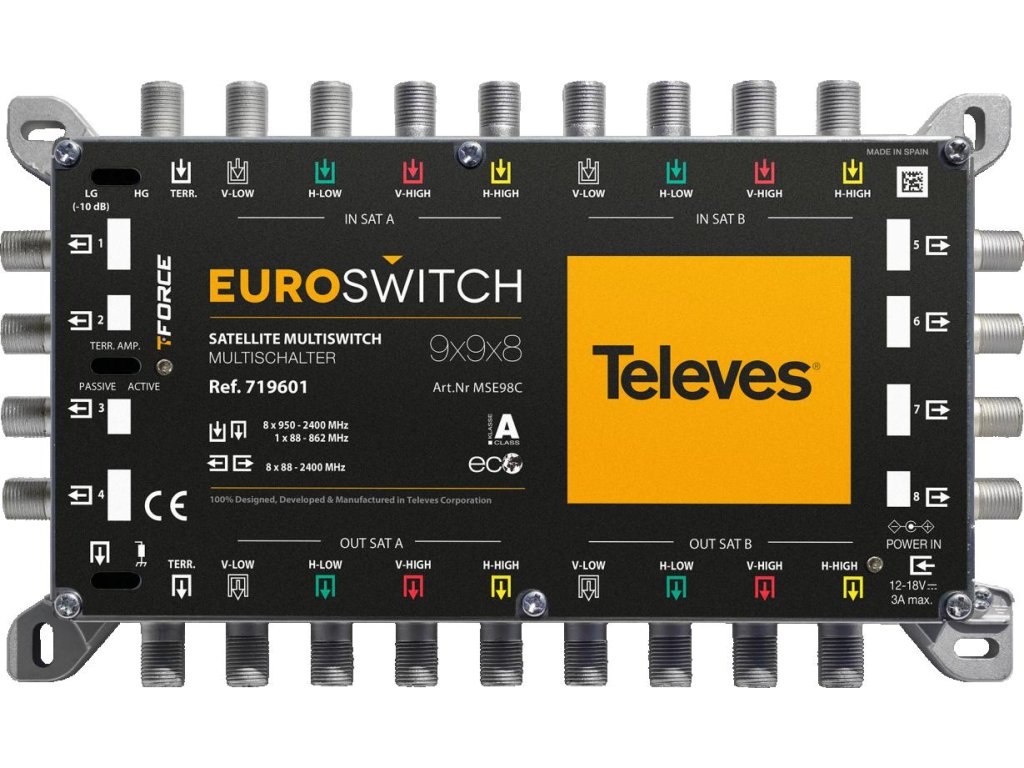

MULTISWITCH EUROSWITCH 9x9x8 ref. 719601

MULTISWITCH EUROSWITCH 9x9x8 ref. 719601

Klíčové vlastnosti

• Velmi kompaktní rozměry a hmotnost, a to i u modelů s velkým počtem výstupů
• Velmi nízké ztráty na průchodech a větvích
• Vysoké stínění (třída A). Kryt z litiny (zamak)
• Přepínač pro přepínání mezi kaskádovými a koncovými režimy
• Vynikající izolace mezi vstupy a výstupy
• Vybaveno technologií TForce - úroveň výstupu na zem se automaticky nastaví (TERR. AMP. ACTIVE) na optimální úroveň
• Přepínač nízkého zisku (LG) / vysokého zisku (HG) 10 dB pro útlum satelitního vstupu pro každou skupinu 8 uživatelů
• Dvě možnosti napájení: z napájecího zdroje nebo z kaskády přes satelitní vstupy nebo výstupy
• Nízká spotřeba energie za standardních podmínek. Režim ECO navíc snižuje spotřebu s klesajícím počtem připojených uživatelů
• Široký rozsah napájení 12-18 V, takže jsou kompatibilní s většinou stávajících systémů
• Přechod výkonu mezi všemi vstupy a kaskádami
• Identifikace (barvy) na vstupu a výstupu
• 100% evropský design, kvalita a výroba

Popis

Kompaktní multipřepínač s 9 vstupy (1 pozemní vstup a 8 vstupů pro dva satelity, každý se čtyřmi polarizacemi) a 8 uživatelskými výstupy.

Kompaktní a optimalizovaná elektronická konstrukce zajišťuje velmi nízké ztráty na průchodech a větvích. Tím se snižuje počet zesilovačů potřebných pro použití v kaskádě a vytváří se lépe vyvážený signál, a to i ve velkých hromadných instalacích.

Použití jako koncový multipřepínač (topologie hvězda) nebo kaskádový multipřepínač (nastavení přepínače). Vybaven přepínačem pro aktivaci technologie TForce, která automaticky upravuje pozemní signál a udržuje jej konstantní i přes rozdíly v příjmu.

Technické specifikace

Počet vstupů 9

Počet kaskádových výstupů 9

Počet uživatelských výstupů 8

TERR. frekvenční rozsah MHz 88 ... 862

Frekvenční rozsah SAT. MHz 950 ... 2400

Vstupní úroveň TERR. dBµV 80 ... 110

Vstupní úroveň SAT. dBµV 65 ... 112

Přechodová ztráta TERR. dB < 2

Ztráta při přechodu na SAT. dB < 2

Ztráta větve TERR. Aktivní dB 0

Ztráty na pobočkách TERR. Pasivní dB 30

Ztráta větve SAT. HG dB 0

Ztráta větve SAT. LG dB 14 ... 8

10Ch DVB-T výstupní úroveň dBµV 78

Izolace H/V dB > 50

Izolace uživatele dB > 30

Napájecí napětí Vdc 12 ... 18

Max. proud (PSU - TERR ACT.) mA 65

Max. proud (PSU - TERR PAS.) mA 5

Max. proud (STB) mA 85

Provozní teplota °C -5 ... 45

Stupeň krytí (IP) 20

Čistá hmotnost: 560 g

Hrubá hmotnost: 560 g

Šířka: 205 mm

Výška: 120 mm

Hloubka: 45 mm
