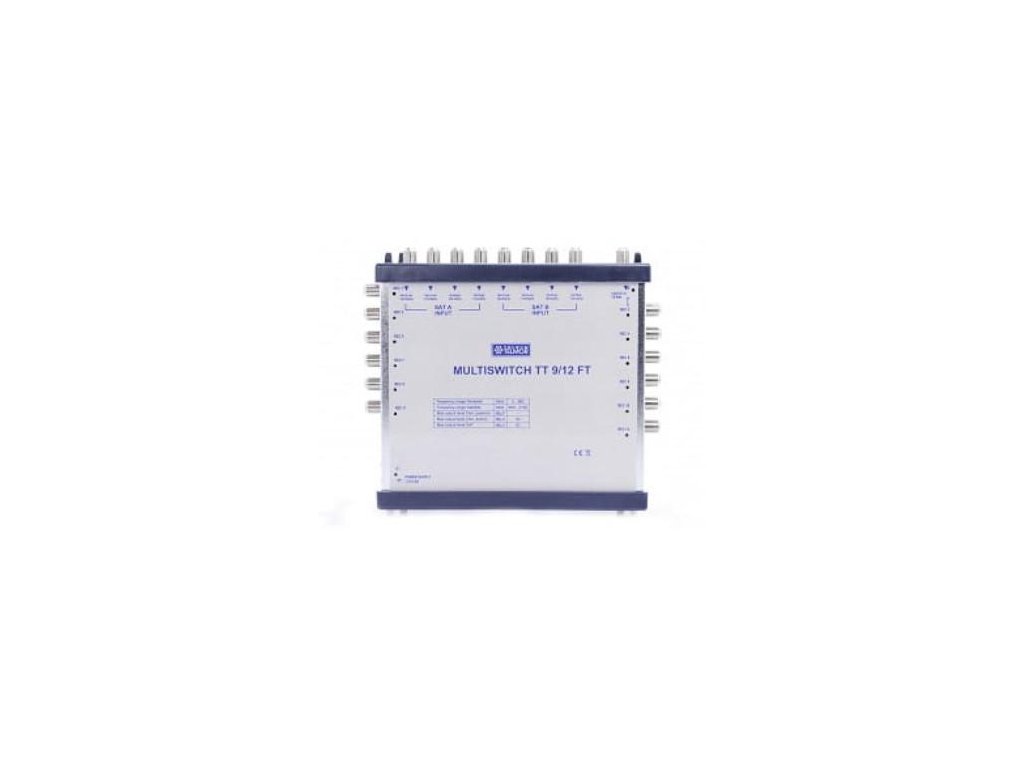

MULTISWITCH Telmor TT 9/12 FT CLASSIC END WITH.

MULTISWITCH Telmor TT 9/12 FT CLASSIC END WITH.

Kaskádové multipřepínače řady TT-9/xx jsou zařízení, která umožňují budovat velké a velmi velké  komunitní instalace. Nové nařízení ministra dopravy, stavebnictví a námořního hospodářství o technických podmínkách, které musí budovy splňovat, ukládá povinnost vybudovat multiswitchové instalace v každé nové budově pro více rodin.

Jako kaskádové zařízení má multipřepínač průchozí výstupy, ke kterým lze připojit další multipřepínač, takže při použití rodiny multipřepínačů TT-9xx lze velikost instalace téměř libovolně měnit.

Nespornou výhodou kaskádových multipřepínačů TT-9xx je vestavěná korekce charakteristiky (sklon charakteristiky). Tato vlastnost přístrojů v kombinaci s jevem rostoucího útlumu kabelu s rostoucí frekvencí umožňuje vyrovnávat úrovně signálu na účastnickém výstupu.

Zařízení umožňují škálovat síť přidáním dalších multipřepínačů v kaskádě. Poslední multipřepínač v kaskádě musí být zakončen 75Ohm DC BLOCK terminátory, které je nutné dokoupit.

Technické specifikace

NÁZEV / PARAMETRY TT-9/12

Frekvenční rozsah linky SAT 950-2150 MHz

Frekvenční rozsah TV kanálů MHz 5-862

Počet vstupů SAT 8

Počet televizních vstupů 1

Počet výstupů 12

Větev útlumu TV trasy (aktivní trasa) dB 5...-1

Útlumová větev TV trasy (pasivní trasa) 25...-21

Útlum televizní cesty v dB -4...-5

Útlum větve vedení SAT dB -1...+3

Útlum trasy SAT dB -2...-3

Útlum odrazu (přizpůsobení televizní trasy) dB >10

Útlum odrazů (přizpůsobení) v trase SAT dB >8

Maximální výstupní úroveň televizoru dBμV 95

Maximální výstupní úroveň trasy SAT dBμV 92

Odstup TV a SAT dB >24

Separace SAT a TV dB >60

Odstup mezi polaritami H/V dB >30

Napájení VDC/mA 12/1500

Proudová spotřeba přijímače mA 40

Spínací příkazy DiSEqC 2.0 (13V/18V, 0/22KHz Tone)

Rozměry výrobku mm 170x190x40

Čistá hmotnost kg 0,56

Obalový karton
