OPTICKÝ KABEL DAC 2J

EXTERNÍ OPTICKÝ KABEL
SM DAC 2J
CENA ZA 1 METR!

KLÍČOVÉ FUNKCE

• Jednovidové optické vlákno
• Počet vláken: 2
• Typ vlákna 9/125
• Možnost přímé podzemní instalace
• Ochrana proti pronikání vlhkosti
• Odolnost proti deformaci

APLIKACE

Venkovní optický kabel pro přímé zakopání DAC.

POPIS PRODUKTU

DAC (Direct Access Cable) je velmi lehký dielektrický kabel s centrální trubkou, určený k přímému uložení do země. Vyznačuje se velmi malým vnějším průměrem, který usnadňuje jeho instalaci. Jeho konstrukce zahrnuje ochranu proti podélnému pronikání vody. Je odolný proti rozdrcení a roztažení. Vyztužující prvek použitý ve vnějším plášti zaručuje, že se kabel ohýbá pouze v jedné rovině.

TECHNICKÁ SPECIFIKACE

• Skupina výrobků: Externí kabel
• Standardní vlákno: ITU-TG.657.A1
• Odolnost proti deformaci: ano
• Bezhalogenové (v souladu s EN 50267-2-2): ano
• Ochrana proti podélnému pronikání vlhkosti: ano
• Ochrana proti hlodavcům: ne
• Trubka: centrální
• Typ vlákna: SM
• Vnější nátěr: PP (polypropylen)
• Vnější barva pláště: oranžová
• Vnější tloušťka pláště: 1.5 mm
• Rozsah provozních teplot: -30°C / +70°C
• Rozsah instalačních teplot: -10°C / + 50°C
• Rozsah skladovacích/přepravních teplot: -30°C / +70°C

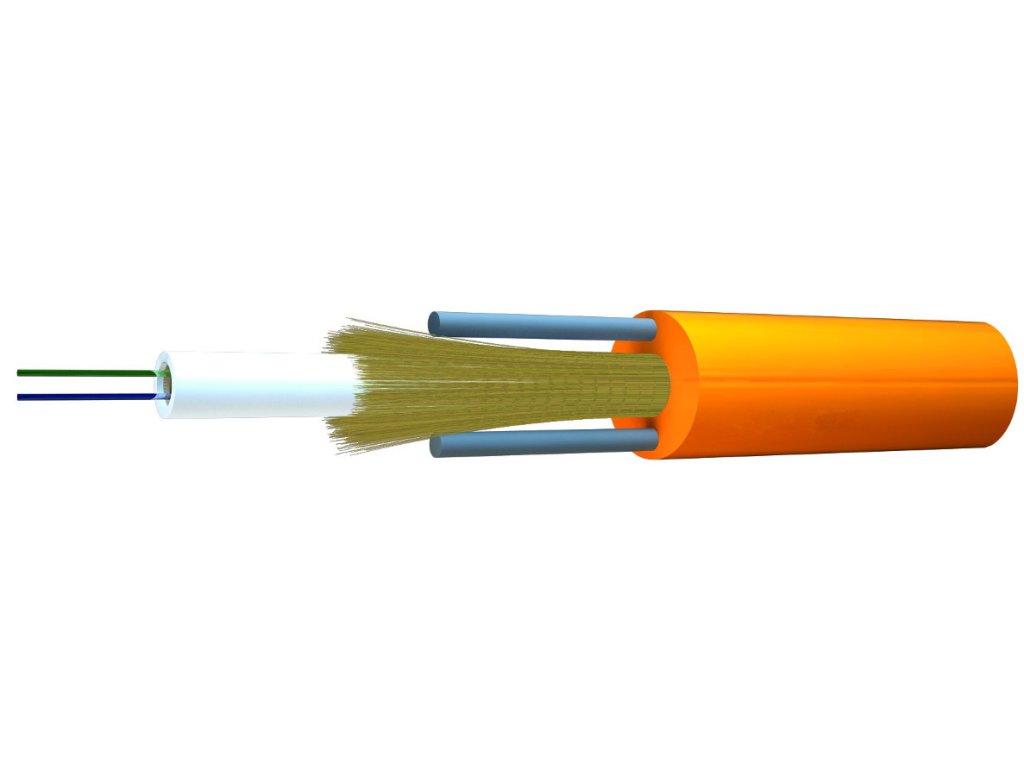

KONSTRUKCE KABELU

VLASTNOSTI KABELU

• Název: DAC 2J
• Design: 2 x SM (1x2)
• Poloměr ohybu [ mm ]: 60
• Hmotnost [ kg/km ]: 28
• Průměr [ mm ]: 5.9
• Maximální napínací síla [ N ]: 1200

VLASTNOSTI VLÁKNA

• Typ vlákna: Jednovidové vlákno 9/125 nm podle
• : ITU-T G.657.A1 IEC-60793-2-50, B6-A1
• Průměr pole modulu: 1310nm [Pm]: 9,2 ± 0,3
• Průměr pole modulu ; 1550 nm [Pm]: 10.2 ± 0.4
• Excentricita modulového pole [%]: Max. 6
• Excentricita jádra vlákna/primárního pláště [Pm]: Max. 0.4
• Průměr primárního pláště vlákna [Pm]: 125.± 0.5
• Incentricita průměru pláště [%]: Max. 0.6
• Průměr pokrytí bezbarvý [Pm]: 242 ± 5
• Průměr pokrytí, barevný [Pm]: 254 ± 7
• Incentricita pláště/primárního povlaku vlákna [Pm]: Max. 8
• Rozsah provozních teplot; -60°C až +85°C [DB/km]: Max. 0.05
• Citlivost na ohyb - 10 otáček kolem Ø30mm-1550nm [Db]: Max.0.1
• Citlivost na ohyb - 10 otáček kolem Ø30mm-1625nm [Db]max.03
• Citlivost na ohyb - 1 otáčka kolem Ø20mm -1550nm [Db]: Max. 0.75
• Citlivost na ohyb -1 otáčka kolem Ø20mm- 1625nm [Db]: Max.1.5
• Mezní vlnová délka [Nm]: Max.1260
• Vlnová délka pro nulovou regresi [Nm]: 1300- 1322
• Snížení ponoření do nuly [Ps/nm²km]: Max. 0.090
• Chromatická diprese; 1285nm- 1330nm [Ps/nm.km]: Max. 3.0
• 1550nm chromatická disperze [Ps/nm.km]: Max. 17.0
• Chromatická diprese 1625nm [Ps/nm.km]: Max. 21.0
• Referenční hodnota PMD Q [Ps/vkm]: Max. 0.20
• Maximální útlum 1383 nm: 0.29
• Maximální útlum 1550 nm: 0.19
• Skupinový index lomu 1330 nm: 1.14671
• Skupinový index lomu; 1550 nm: 1.14675
• Skupinový index lomu 1625nm: 1.01.4680
