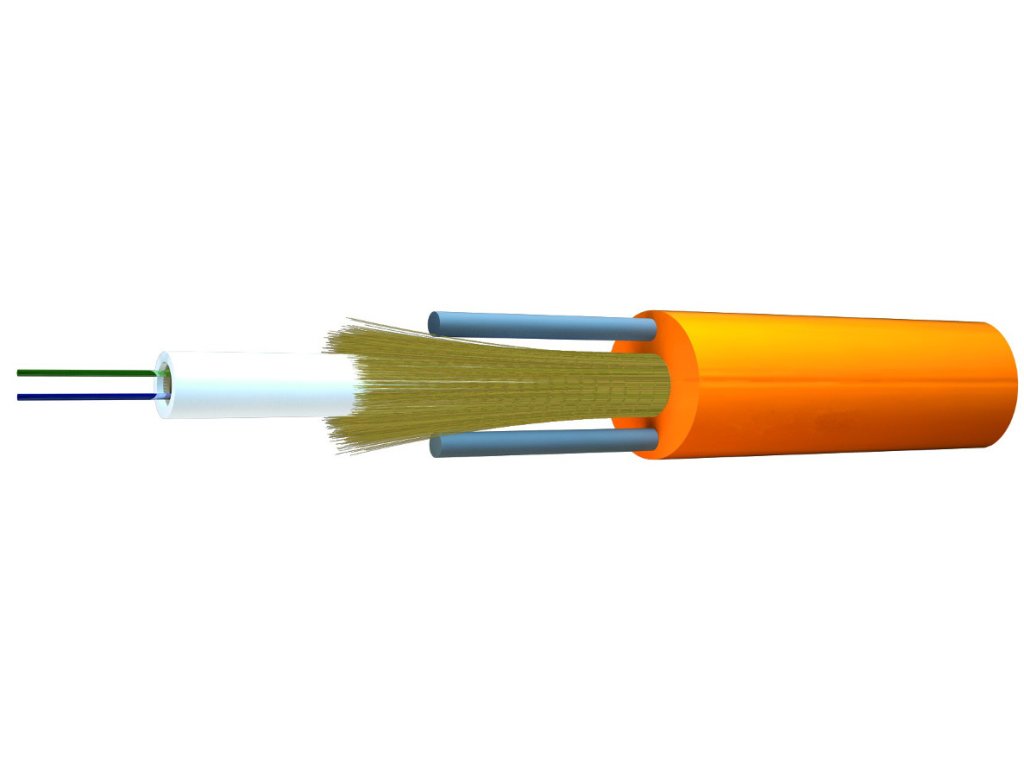

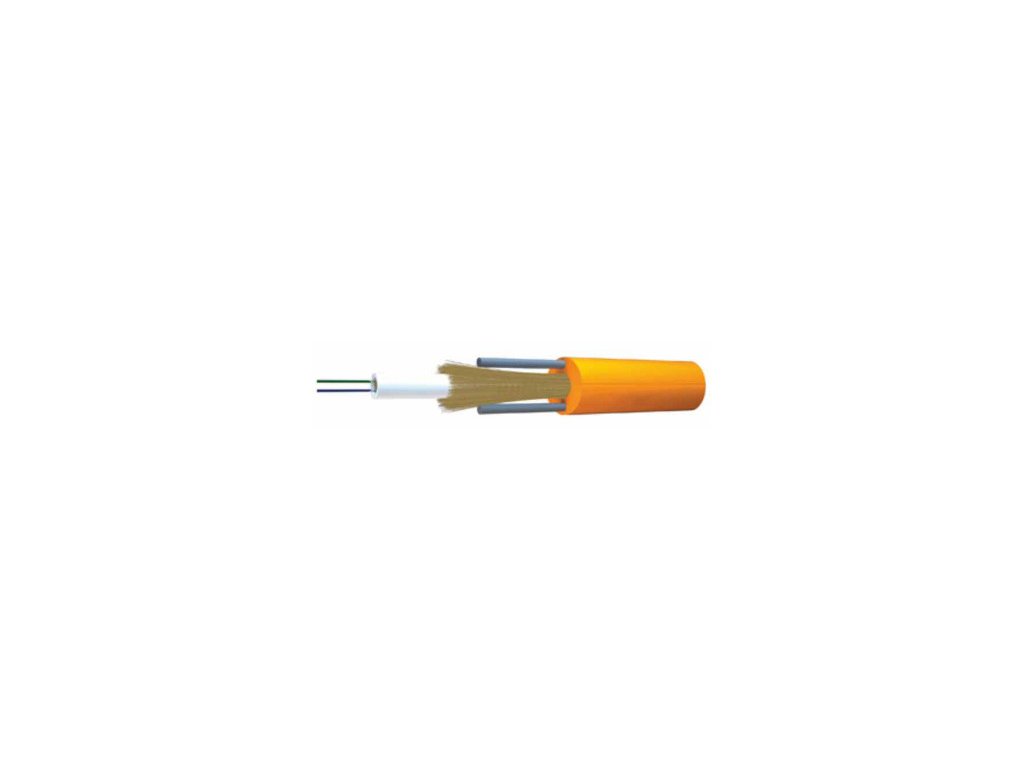

OPTICKÝ KABEL DAC 4J

KĽÚČOVÉ FUNKCIE

• Jednovidové optické vlákno
• Počet vlákien: 4
• Typ vlákna 9/125
• Môže sa položiť priamo do zeme
• Ochrana proti prenikaniu vlhkosti
• Odolnosť proti deformácii

APLIKÁCIA

Externý optický kábel pre priamo zabudovaný DAC.

POPIS PRODUKTU

Priamy prístupový kábel (DAC) je veľmi ľahký dielektrický kábel s centrálnou rúrkou, určený na priame uloženie do zeme. Vyznačuje sa veľmi malým vonkajším priemerom, ktorý uľahčuje jeho inštaláciu. Jeho konštrukcia zahŕňa ochranu proti pozdĺžnemu prenikaniu vody. Je odolný voči drveniu a rozťahovaniu. Výstužný prvok použitý vo vonkajšom plášti zaručuje, že kábel sa môže ohýbať len v jednej rovine.

TECHNICKÉ ŠPECIFIKÁCIE

• Skupina produktov: Externý kábel
• Štandardné vlákno: ITU-TG.657.A1
• Odolnosť proti deformácii: áno
• Bez halogénov (v súlade s normou EN 50267-2-2): áno
• Ochrana proti pozdĺžnemu prenikaniu vlhkosti: áno
• Ochrana proti hlodavcom: nie
• Tuba: ústredie
• Typ vlákna: SM
• Vonkajší povlak: PP (polypropylén)
• Vonkajšia farba škrupiny: oranžová
• Hrúbka vonkajšieho plášťa: 1.5 mm
• Rozsah prevádzkových teplôt: -30°C / +70°C
• Teplotný rozsah inštalácie: -10°C / + 50°C
• Teplotný rozsah skladovania/prepravy: -30°C / +70°C

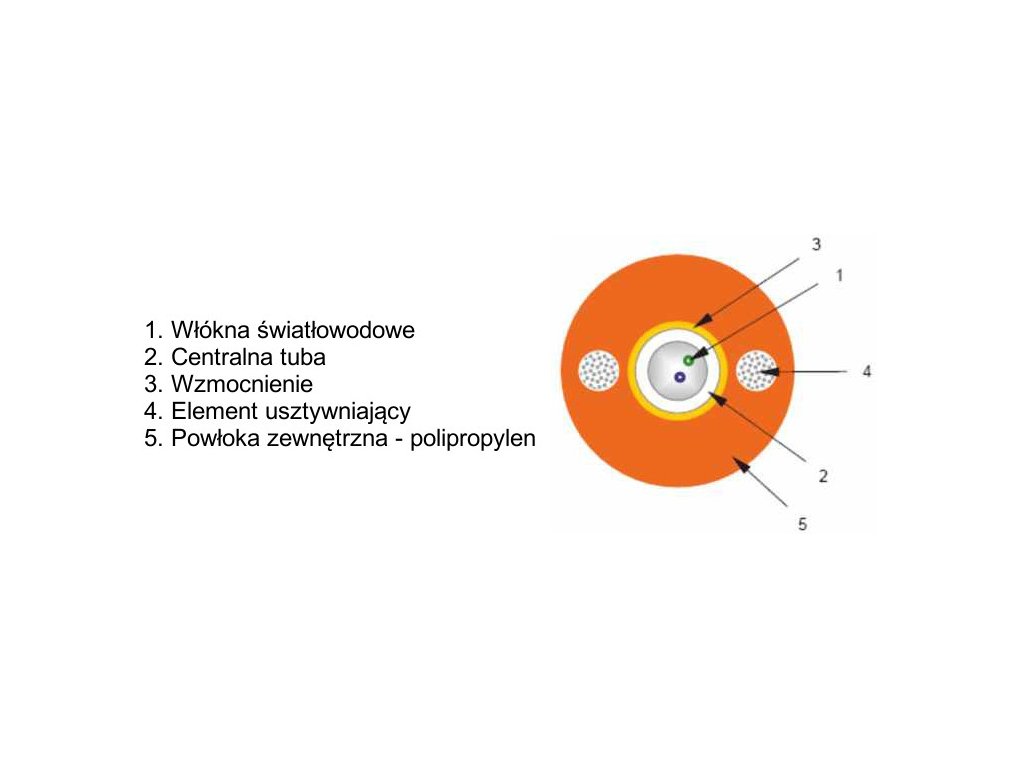

KONŠTRUKCIA KÁBLA

VLASTNOSTI KÁBLA

• názov: DAC 4J
• Stavebníctvo: 4 x SM (1x4)
• Polomer ohybu [ mm ]: 60
• Hmotnosť [ kg/km ]: 27
• Priemer [ mm ]: 5.9
• Maximálna napäťová sila [ N ]: 1200

VLASTNOSTI VLÁKNA

• Typ vlákna: Jednovidové vlákno 9/125 nm
• : ITU-T G.657.A1 IEC-60793-2-50, B6-A1
• Priemer poľa modulu: 1310nm [Pm]: 9,2 ± 0,3
• Priemer poľa modulu ; 1550 nm [Pm]: 10.2 ± 0.4
• Modul excentricity poľa [%]: Max. 6
• Excentricita jadra vlákna/primárneho plášťa [Pm]: Max. 0.4
• Priemer primárneho povlaku vlákna [Pm]: 125.± 0.5
• Inkoncentricita priemeru plášťa [%]: Max. 0.6
• Priemer pokrytia čistý [Pm]: 242 ± 5
• Priemer pokrytia, farebný [Pm]: 254 ± 7
• Excentricita plášťa/plášťa primárneho vlákna [Pm]: Max. 8
• Rozsah prevádzkových teplôt; -60 °C až +85 °C [DB/km]: Max. 0.05
• Citlivosť na ohyb - 10 otáčok okolo Ø30mm-1550nm [Db]: Max.0.1
• Citlivosť na ohyb - 10 otáčok okolo Ø30mm-1625nm [Db]: Max.03
• Citlivosť na ohyb - 1 otáčka okolo Ø20 mm -1550 nm [Db]: Max. 0.75
• Citlivosť na ohyb -1 otáčky okolo Ø20 mm - 1625 nm [Db]: Max.1.5
• Vlnová dĺžka [Nm]: Max.1260
• Vlnová dĺžka pre nulovú disperziu [Nm]: 1300- 1322
• Zníženie nulového ponoru [Ps/nm²km]: Max. 0.090
• Chromatická dipresia; 1285 nm - 1330 nm [Ps/nm.km]: Max. 3.0
• Chromatická dipresia 1550 nm [Ps/nm.km]: Max. 17.0
• Chromatická dipresia 1625 nm [Ps/nm.km]: Max. 21.0
• Referenčná hodnota PMD Q [Ps/vkm]: Max. 0.20
• Maximálny útlm 1383 nm: 0.29
• Maximálny útlm 1550 nm: 0.19
• Index lomu skupiny 1330 nm: 1.14671
• Index lomu skupiny; 1550 nm: 1.14675
• Index lomu skupiny 1625 nm: 1.01.4680
