Praktická sada FDS 24V - FAAC S418 pro 5,4m dvoukřídlé brány

Praktická sada FDS 24V - FAAC S418 pro 5,4m dvoukřídlé brány

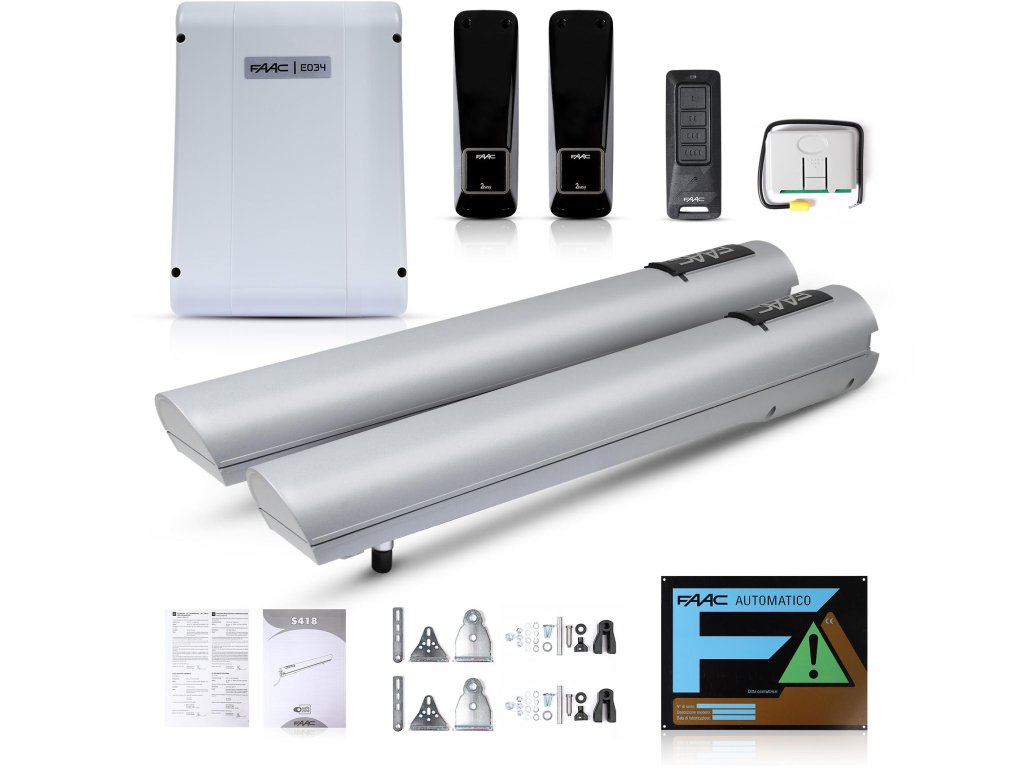

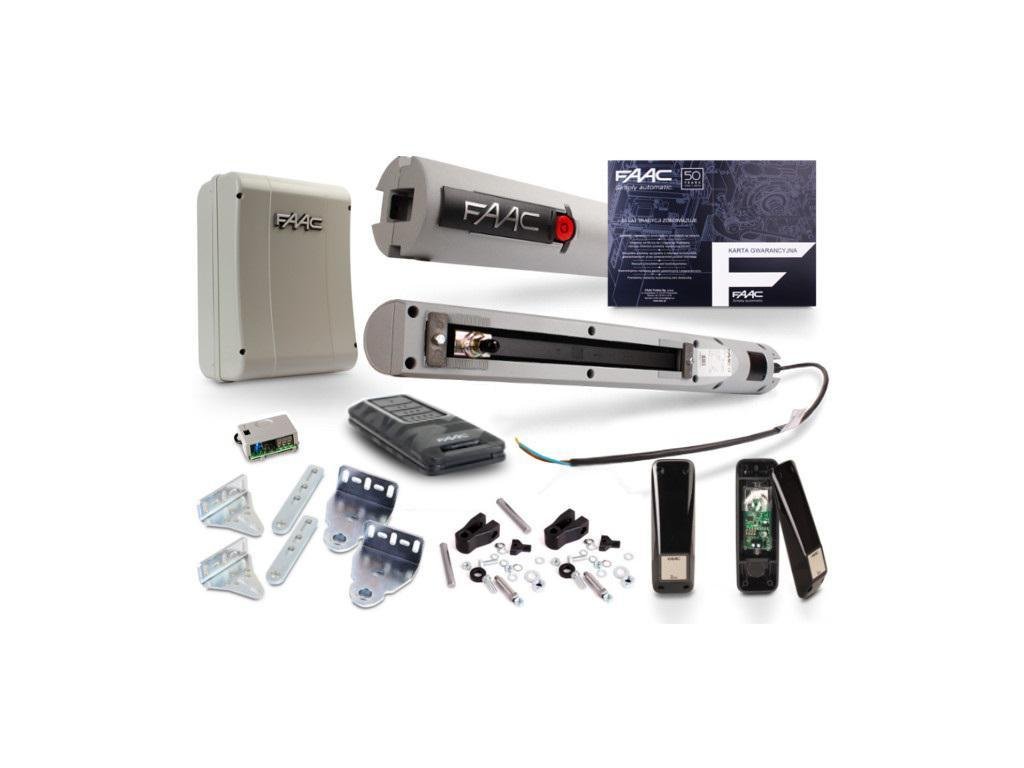

Sada obsahuje:

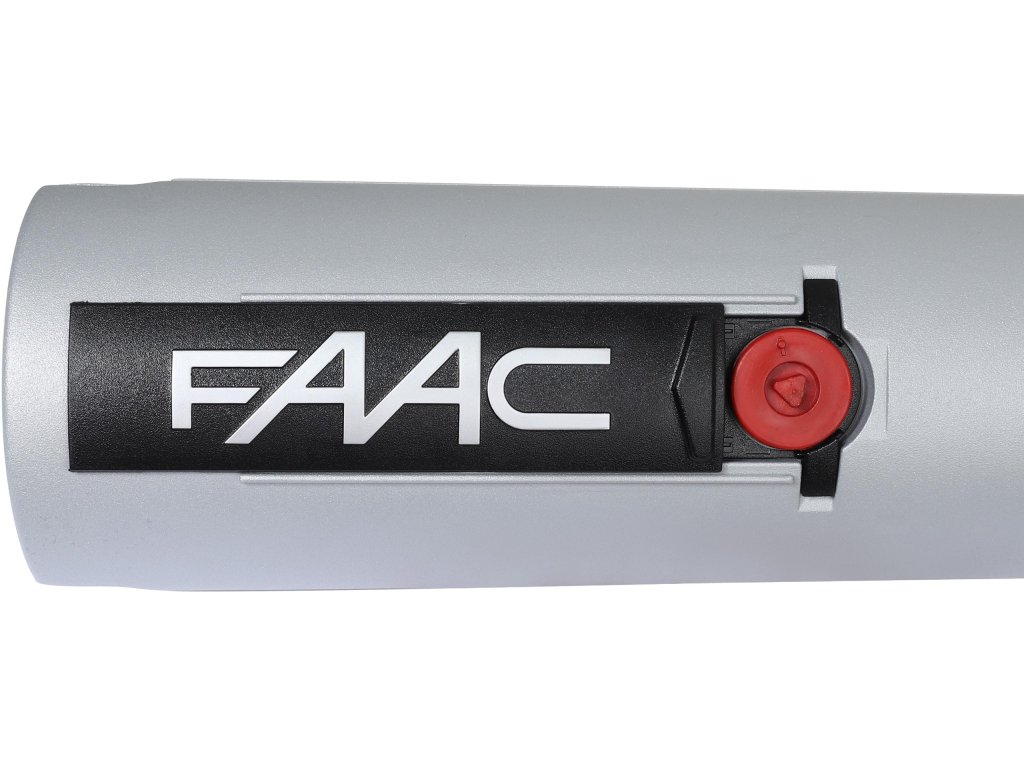

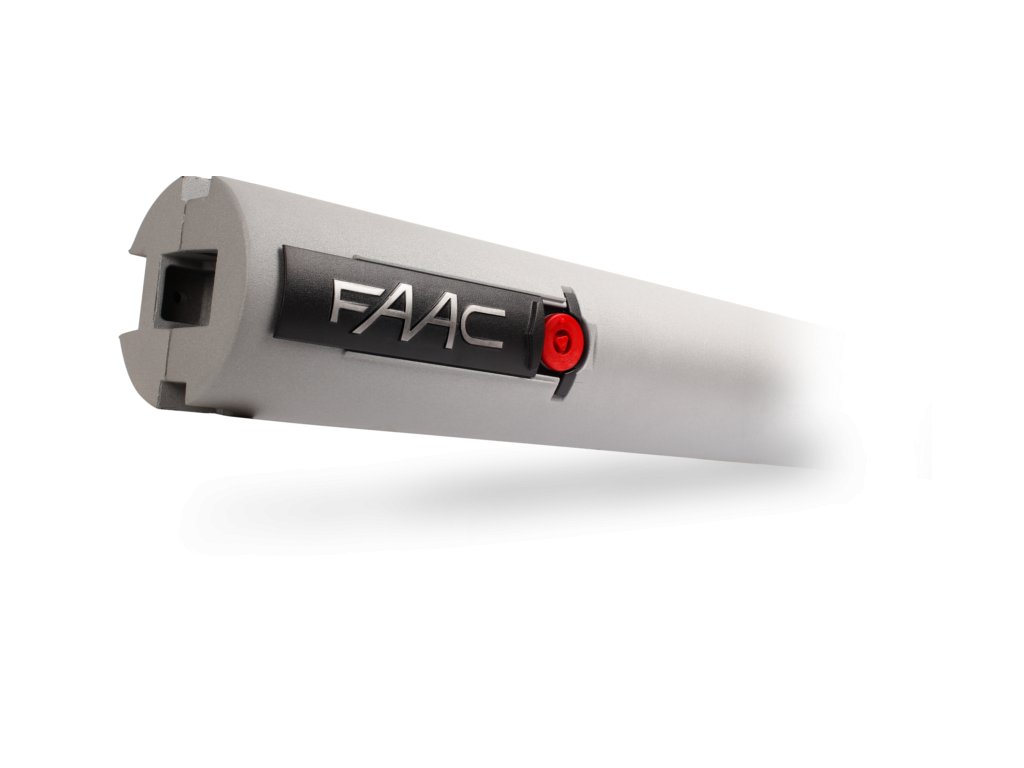

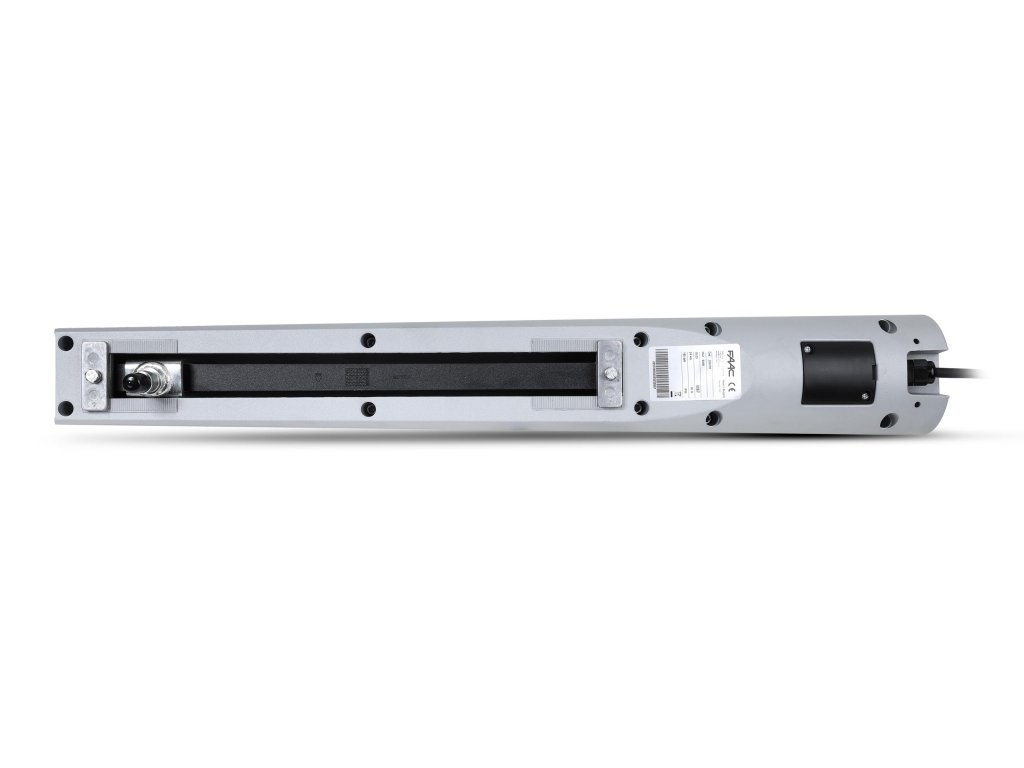

• 2ks pohonů FAAC S418
• Kryt ovládacího panelu
• Řídicí jednotka E034
• Rádiový modul XF FDS
• 1ks dálkového ovládání XT4 FDS LR
• Pár fotobuněk XP20BD

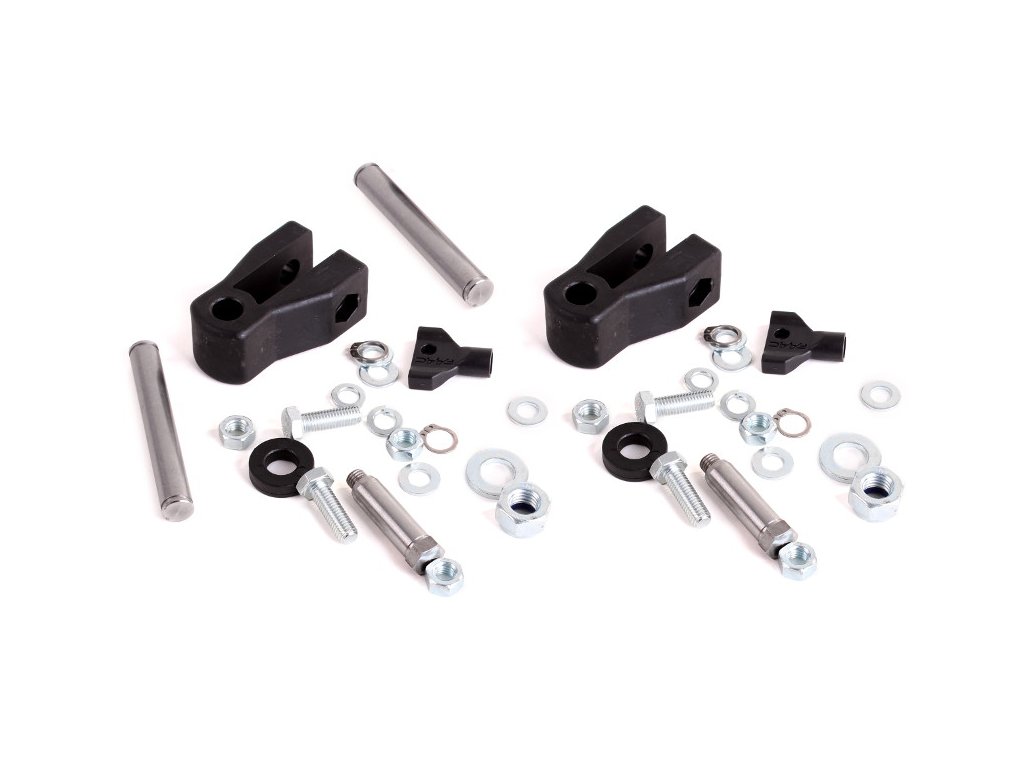

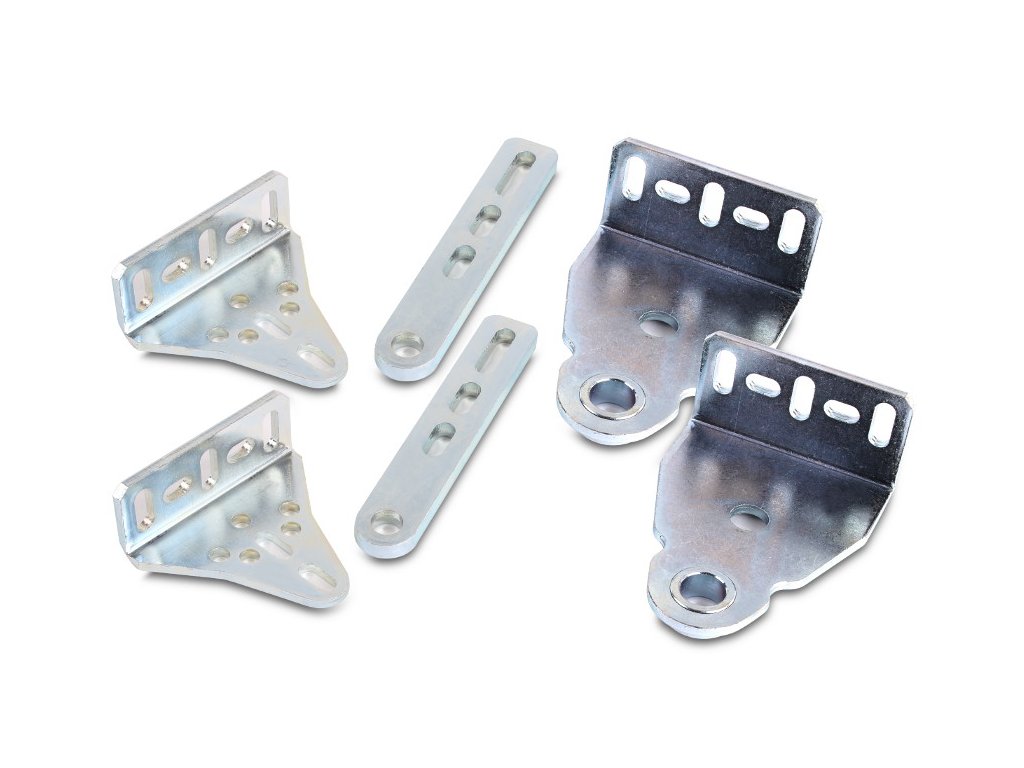

• Montážní držáky a příslušenství(šroubované, nikoli svařované)
• Mechanické koncové spínače o otevírání a zavírání
• 1 spojkový klíč
• Záruka FAAC Polsko

Nenechte se zmást!

Pouze nákup u autorizovaného partnera značky FAAC (kterým jsme my) zaručuje nákup originálního výrobku FAAC s polskou záruční ochranou.

Výhody nákupu od polského dodavatele:

• celostátní servis a záruka
• přístup k širokému sortimentu náhradních dílů
• profesionální služby

Klíčové vlastnosti

• nejoblíbenější pohon křídlové brány v Evropě
• Ideální pro vysoce intenzivní použití
• lepší bezpečnost a estetika
• otevírání a zavírání zámků
• přídavný kryt pro tažný šroub, který jej chrání před znečištěním.

Účel

Kompletní sada založená na spolehlivém a v Evropě nejoblíbenějším pohonu FAAC S418. Tato sada je určena pro automatizaci křídlových bran s délkou křídla do 2,7 m a hmotností do 200 kg. Je třeba mít na paměti, že čím delší je brána, tím lehčí by měla být. Pohony S418 jsou ideální pro intenzivní použití, např. v bytových komunitách.

Popis

• Stejně jako všechny 24V sady je i sada Handy S418 vybavena ochranou proti rozbití, takže se nemusíte obávat ani těch, kteří mají malé děti. Výhodou 24V souprav je navíc to, že do samotných pohonů přivádějí z ovládacího panelu napětí bezpečné pro člověka. Stručně řečeno, pokud by si někdo náhle začal s akčními členy hrát (např. pes nebo dítě), nic se jim nestane.
• Funkce "lehký dotek" - zvyšuje amperometrickou citlivost akčních členů, aby při nárazu na překážku netlačily příliš silně. Poté se zapne tzv. zpětný chod.
• Funkce"ochrana proti větru" - pohon rozlišuje mezi náhlým poryvem větru a nárazem do překážky, díky čemuž je pohon méně náchylný na silné poryvy větru - nezatáhne se, ale snaží se křídlo zavřít.
• Standardní mechanické zarážky při otevírání i zavírání
• Standardně nastavitelné montážní držáky - snadnější nastavení geometrie.

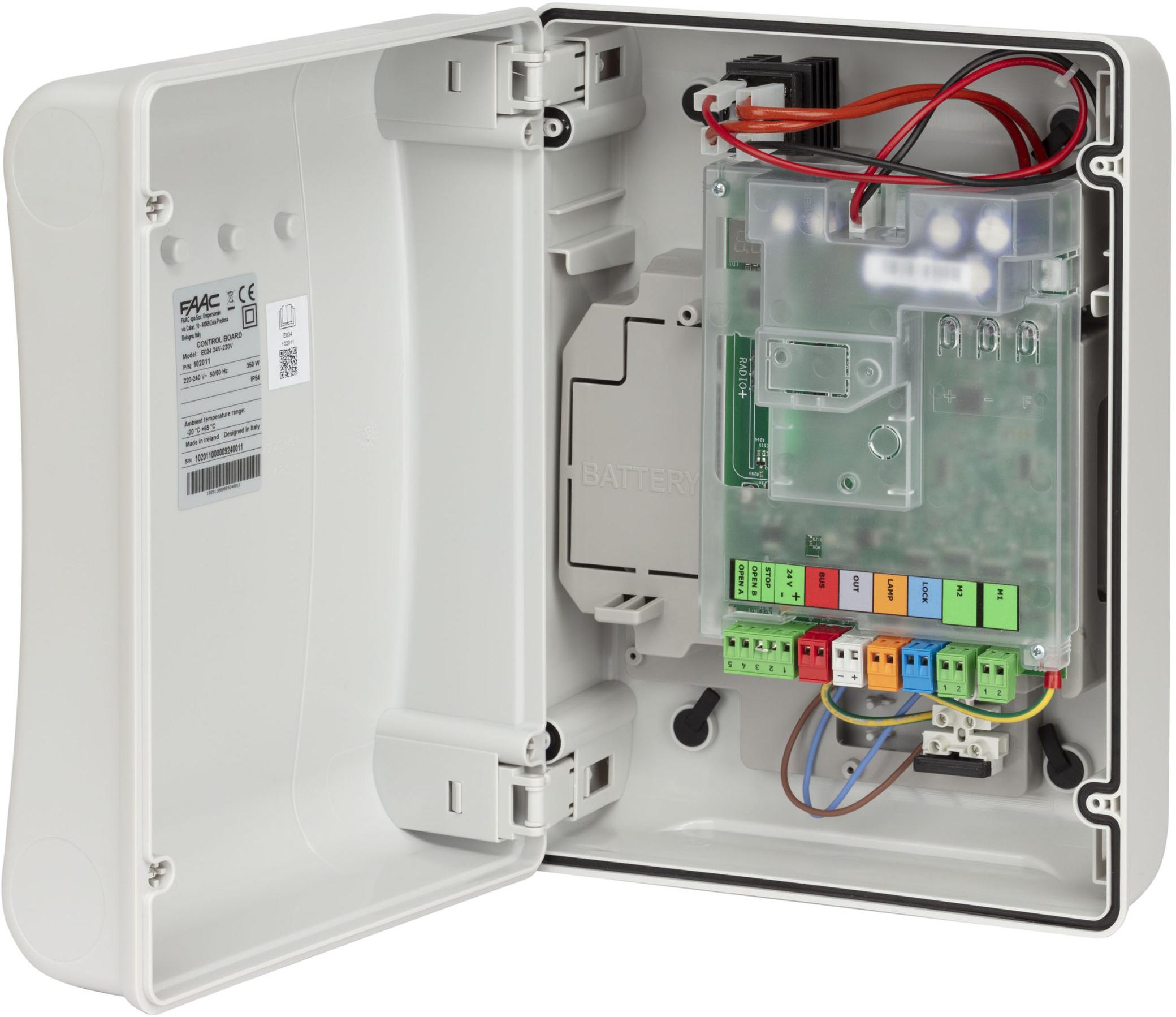

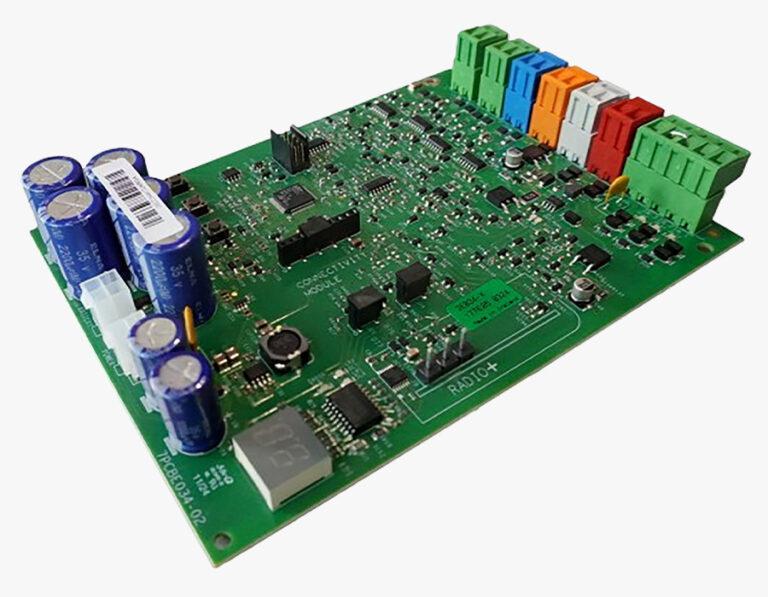

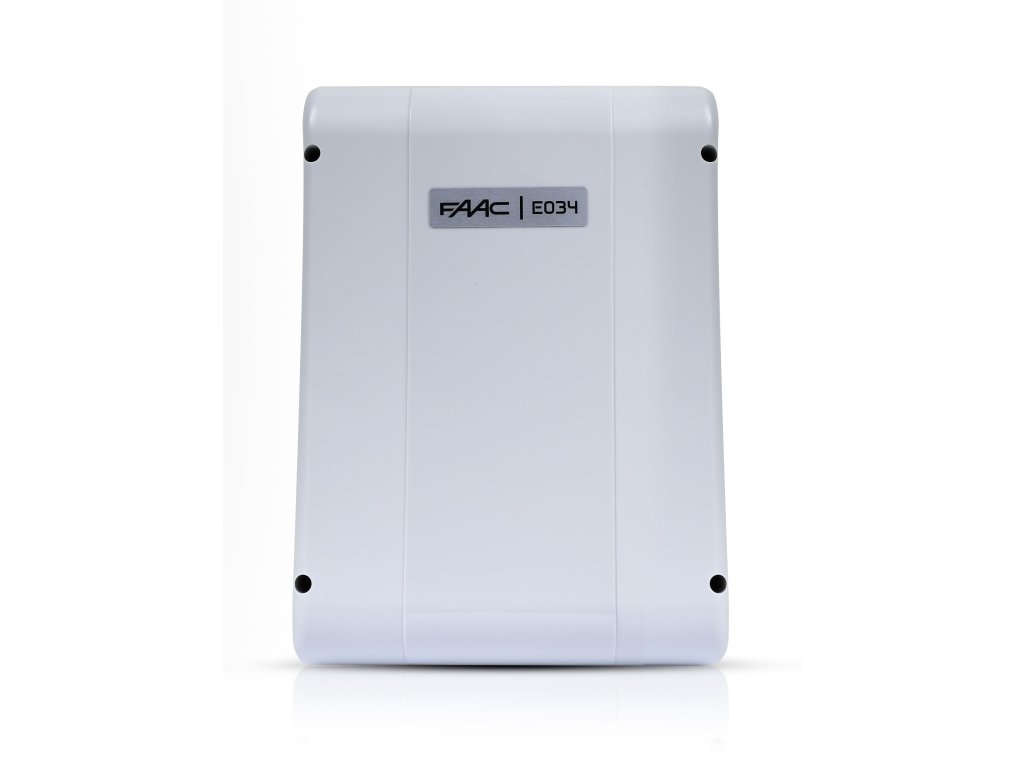

Inovativní řídicí jednotka E034

• NOVÉ ZJEDNODUŠENÉ UŽIVATELSKÉ ROZHRANÍ
• Programování ovládacího panelu pomocí tlačítek a displeje.
• Diagnostika pomocí LED a displeje.
• Lze konfigurovat s 1 nebo 2 pohony.
• Rozsah zpomalení v cyklu zavírání a otevírání nastavitelný přesně a samostatně pro každé křídlo.
• Technologie 2EASY pro příslušenství BUS
• 1 programovatelný výstup.
• Pozvolný start a pozvolné zavírání.
• Rozhlasová trasaFDS - bezpečnost a nemožnost klonování dálkového ovládání
• Volitelně (k dokoupení): modul XLCsnížení spotřeby energie na 0,5 W v pohotovostním režimu

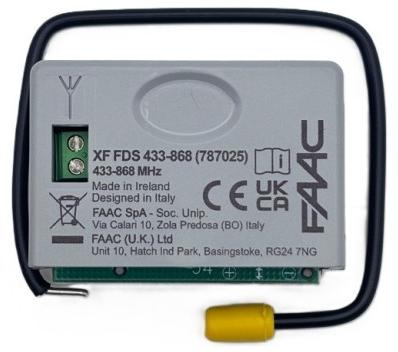

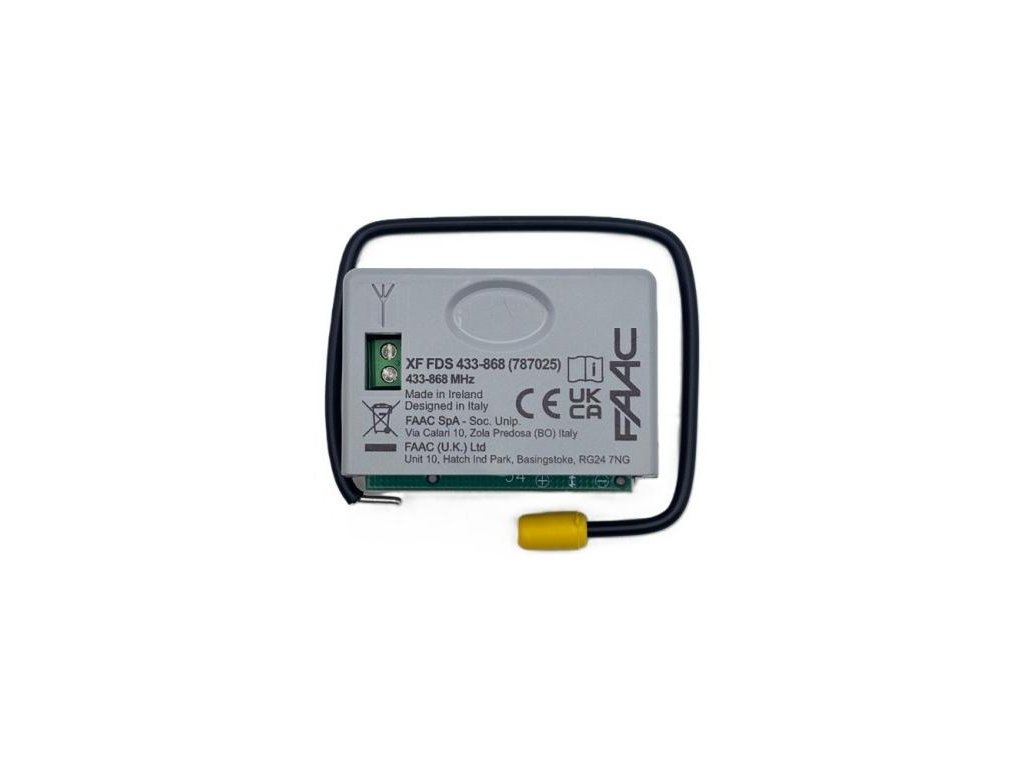

Rádiový modul FAAC XF FDS 433-868

Rádiový modul XF FDS 433-868MHz kompatibilní s dálkovými ovladači FAAC XT2 / XT4 433-868 MHz FDS s dlouhým dosahem.

Kompatibilní s elektronickými ovládacími panely FAAC vybavenými univerzálním dekódovacím systémem FDS, který lze rozpoznat podle vyhrazeného loga.

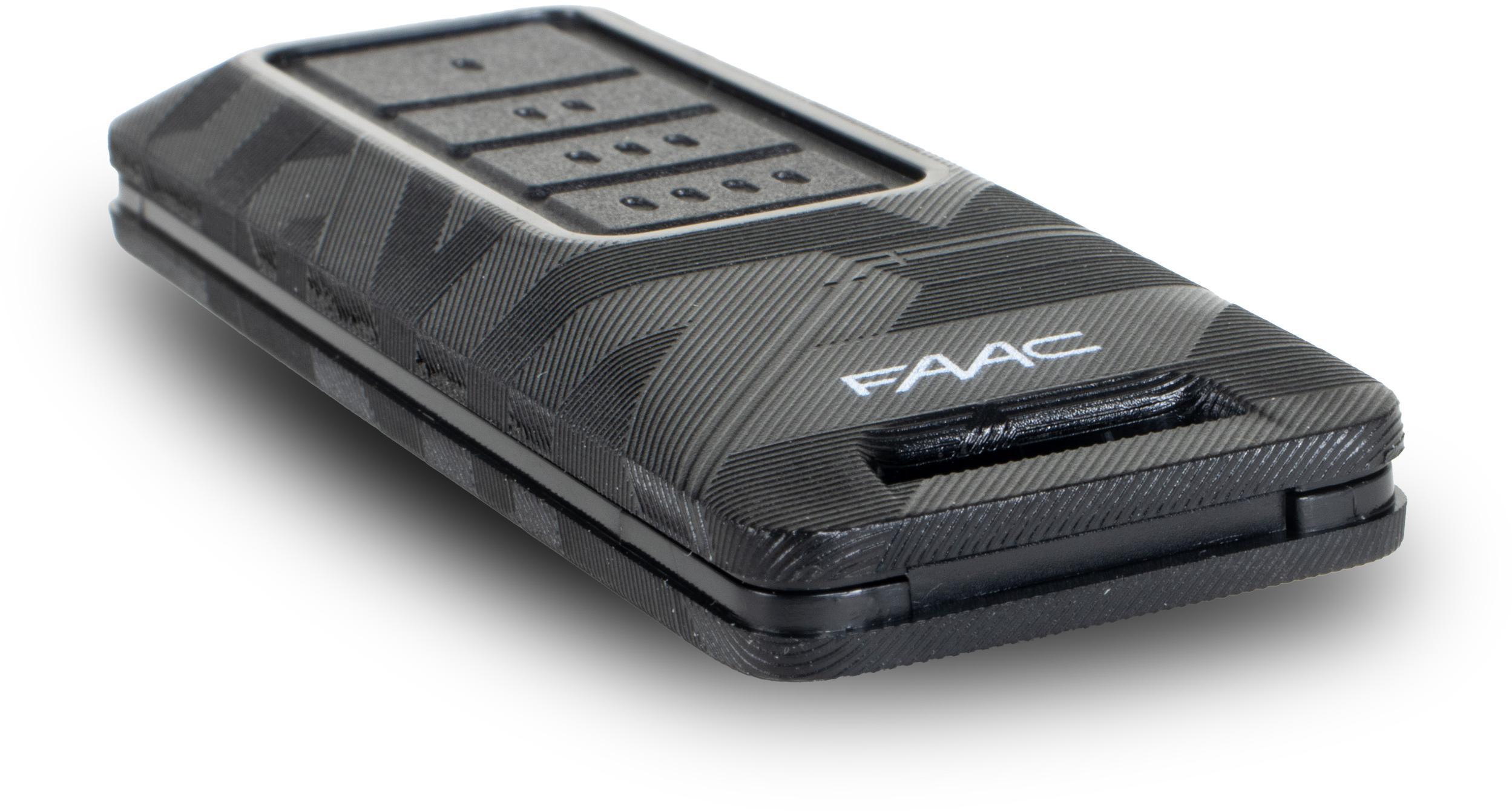

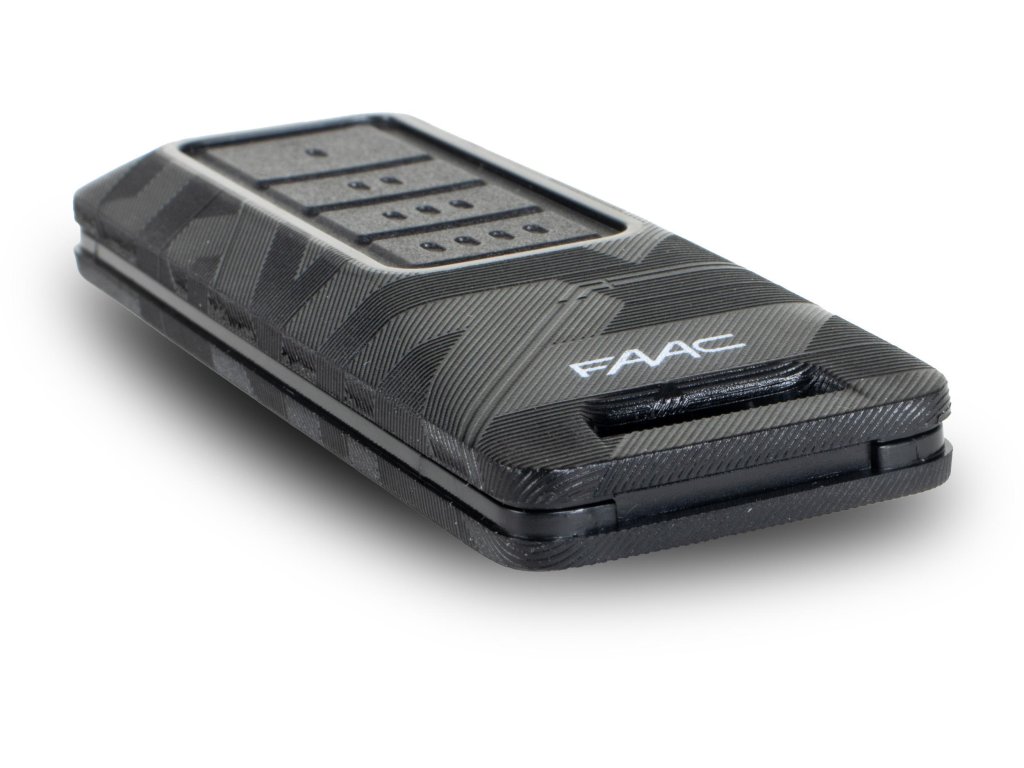

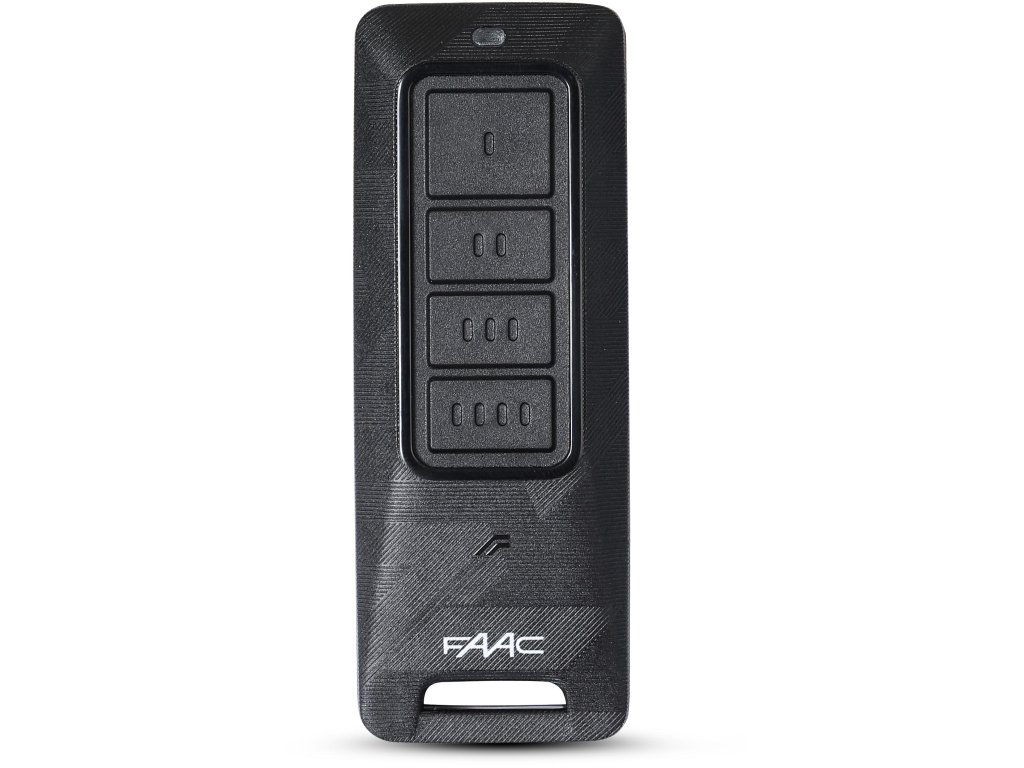

Dálkové ovládání FAAC XT4 FDS 433-868 SLH LR (Long Range)

Dálkové ovladače FAAC XT4 FDS mají maximální ochranu proti klonování. To zajišťuje pokročilé bezpečnostní schéma založené na hardwarové technologiiZabezpečený trezor (certifikát PSA - úroveň 3) aTrustZone, což je nejmodernější způsob zabezpečení digitálních finančních transakcí a zařízení/sítí IoT s vysokým zabezpečením.

FDS (digitální podpis FAAC) - je rádiový protokol založený na frekvenční modulaci s nejvyšším výkonem z hlediska dosahu a výdrže baterie; rádiový přenos je chráněn symetrickým šifrovacím algoritmem AES-128 se 128bitovým klíčem. Pravost dálkových ovladačů je ověřována řetězcem personalizovaných bezpečnostních certifikátů FAAC.

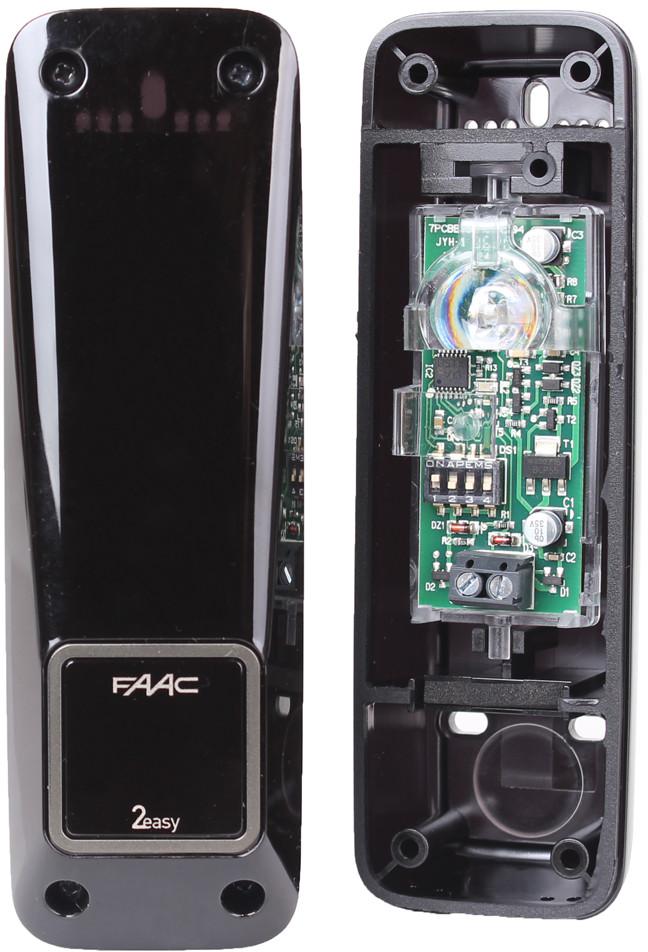

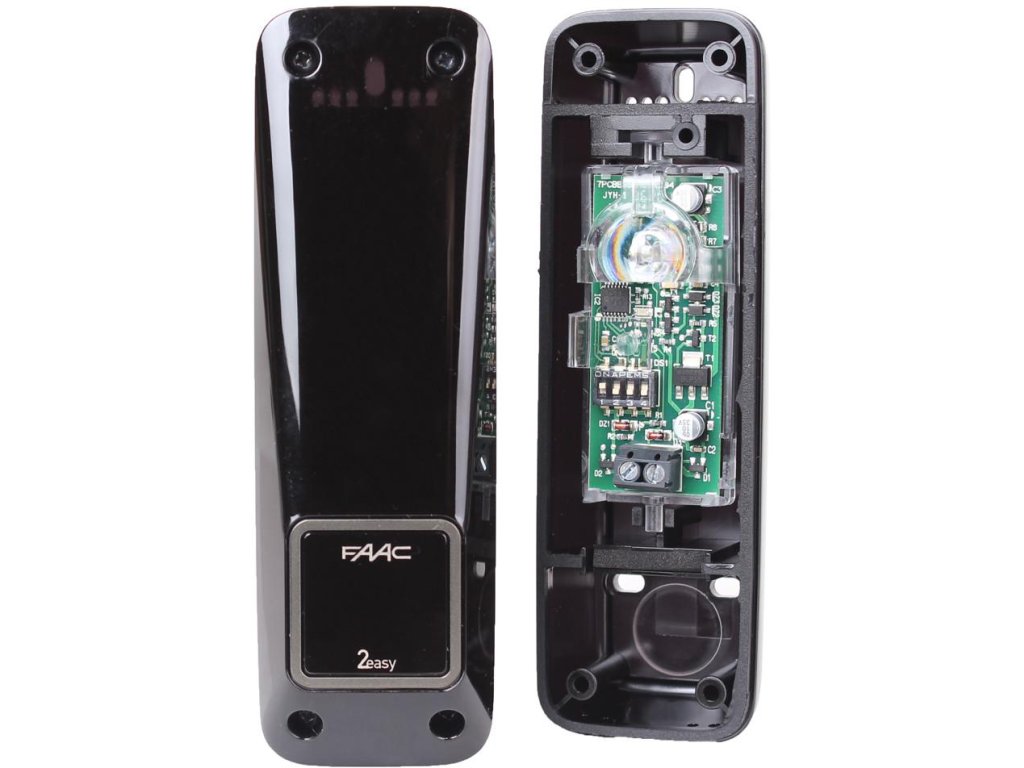

Fotobuňky XP20BD - dvouvodičové

• Instalace na povrch nebo na vyhrazený sloupek
• Směrová fotobuňka s nastavitelným úhlem pohledu
• Pracovní dosah až 20 m
• Stupeň krytí: IP 54
• Automatická vertikální kalibrace
• Uspořádání s napájecí sběrnicí BUS pouze dva vodiče bez polarity
• V jednom systému lze nainstalovat až 16 párů fotobuněk

Další příslušenství

Technické specifikace:

• Napájení: 24V
• Spotřeba energie: 4W
• Maximální výkon motoru:150W x 2
• Maximální výstupní zatížení:250mA - 400mA BUS 2easy
• Pracovní logika:Automatický (A), poloautomatický (E), automatický krokový (AP), poloautomatický krokový (EP,) automatický 1 (A1), poloautomatický b (b), člověk přítomen (C)
• Programovatelné funkce: Provozní logika (A, E, AP, EP, A1, B, C), rychlost (vysoká/nízká), doba pauzy, zpoždění zavření druhého křídla
• Vstupy do panelu: Open A, Open B, Stop, BUS (I/O)
• Výstupy z panelu:Napájení pohonu, výstražné světlo, napájení příslušenství, elektrický zámek, ukazatel stavu dveří
• Panelové rychlospojky: Napájení pohonu, výstražné světlo, napájení příslušenství, elektrický zámek, ukazatel stavu dveří (konstantní 90 s.)
• Kódování rádia: DS, SLH, RC, LC (max. 250 kanálů)
• Tah: 1800N
• Prodloužení ramene: 350 mm (390 mm bez blokování)
• Rychlost vysouvání: 1.8 cm/s.
• Maximální délka křídla 2.7 m (nad 2,3 m se doporučuje elektromagnetický zámek, který zaručí automatické uzamčení)
• Rozsah provozních teplot: od -20 C do +55 C
• Hmotnost: 6 kg
• Stupeň ochrany: IP54
• Mikroomezovače převodů: NE
• Otevírání a zavírání zámků:ANO

Instalační schéma

POZOR!

Pohony bran, stejně jako všechny výrobky, kteréNEJSOU ukončeny zástrčkou, takže při jejich instalaci je nutné provést změny v elektrické instalaci budovy - ze zákona jsou určeny pouze k instalaci pomocíkvalifikovaný instalatérs příslušným oprávněním.
