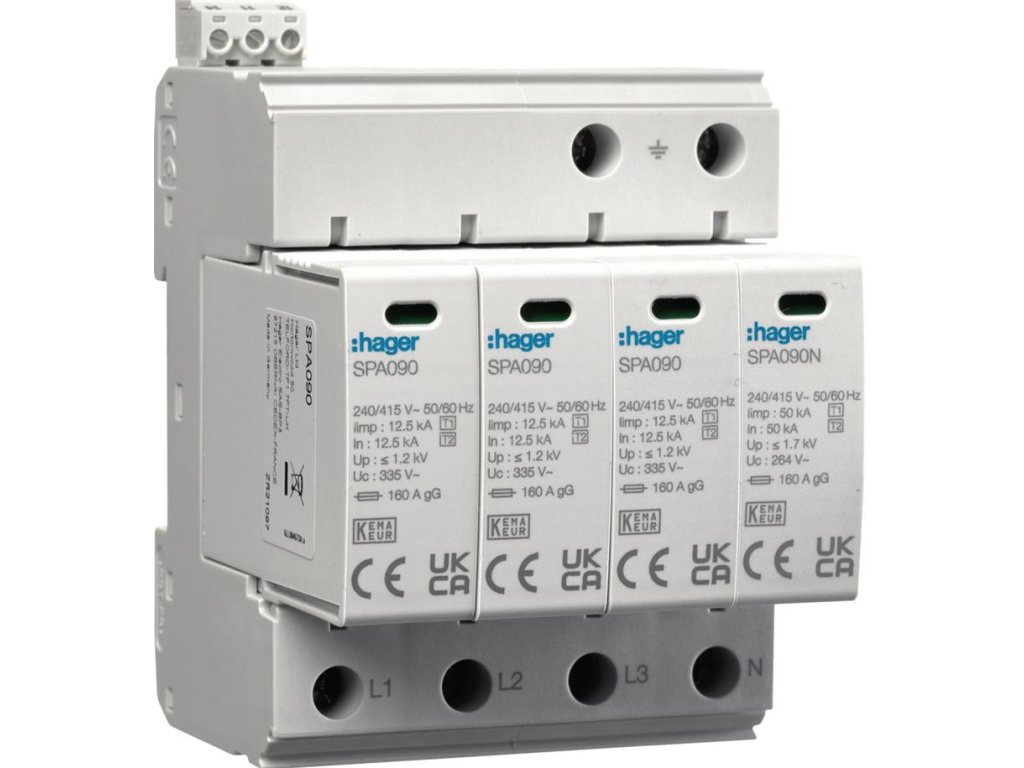

Přepěťová ochrana HAGER SPD T1+T2 MOV 4P SPA931

Účel

Použití SPA931 v hlavním rozváděči rodinného domu má řadu výhod. Jednou z nich, i když ne

jediným je ochrana elektrické instalace v budově. Zde je ovšem třeba mít na paměti, že v důsledku fyzikálních jevů

dochází k bleskovým výbojům, je oblast účinné ochrany omezená. Jako bezpečná vzdálenost

předpokládá se délka instalace přibližně 10 m.

Současně je pro bezprostřední okolí místa instalace, tj. pro výše uvedený hlavní rozváděč, úroveň ochrany

je pouze 1,2 kV, což zajišťuje bezpečnost i pro citlivé elektronické součástky. S tímto

tím je zajištěna ochrana infrastrukturních prvků, jako jsou zabezpečovací systémy, instalace inteligentních domů atd.

Konstrukce SPA931 neumožňuje žádné další jištění až do 160 A pojistkové ochrany

předcházející SPD. V praxi to znamená, že ve vynikajícím počtu případů můžeme tento aspekt přehlédnout. Na adrese

poznamenat, že to umožňuje, aby se nezhoršila úroveň ochrany před napětím, což je prvořadým cílem v oblasti ochrany před napětím

používání dokumentů SPD.

Kontrolní kontakt umožňuje nepřetržitě sledovat výkon všech modulů svodičů přepětí SPA931. W

v kombinaci s použitím signalizačních prvků nebo napojením na domácí poplašný systém,

získáme průběžné sledování stavu SPD. Tím se zcela vyhneme situaci, kdy by některý z

modul se porouchá a my o tom nevíme. Monitorování stavu SPD umožňuje udržovat jej v neustálém stavu

připravenost plnit svou funkci.

Technické vlastnosti

Konfigurace sítě:

• Typ sítě - TN-S, TT

Elektřina

• Maximální vybití (Imax) L-N (PEN)/N-PE - 50 kA
• Maximální nadproudová ochrana, paralelní připojení (pojistka) - 160 A
• Impulsní bleskový proud Iimp (10/350 µs) IEC 61643 L-N(PEN)/ N-PE - 12,5 kA, 50 kA

Připojení

• Typ připojení - Šroubová svorka

Vybavení

• S kontaktem pro dálkovou indikaci - Ano

kapacita

• Počet modulů - 4

Napětí

• Napěťová ochrana podle IEC 61643-1 - 1,20 kV
• Trvalé provozní napětí UC podle IEC 61643-1 - 335 V
• Jmenovité spínací napětí Ue (AC) - 240 - 415 V
• Napěťová hladina L-N/PEN proti proudu IEC 61643-11 - 1,2 kV

Architektura

• Počet pólů - 4

Podmínky použití

• Rozsah provozních teplot - -40 - 80 °C

Rozměry

• Výška - 98,7 mm
• Šířka - 71,20 mm
• Hloubka - 77,50 mm

Ovládací prvky a indikátory

• S kontrolkou - Ano

Normy

• Třída požadavků IEC 61643 T1, T2

Instalace, montáž

• Jmenovitý utahovací moment - 3 - 4,5 Nm

Typ připojení

• Průřez vstupu a výstupu se šrouby pro ohebné vodiče - 1,5 - 25,0 mm²
• Vstupní a výstupní průřez se šrouby, pro plné vodiče - 1,5 - 35,0 mm²
• Průřez signálních kontaktů - 0,4 - 1,5 mm²

Frekvence

• Frekvence - 50 - 60 Hz

Zabezpečení

• Třída ochrany proti průniku (IP) - IP20
