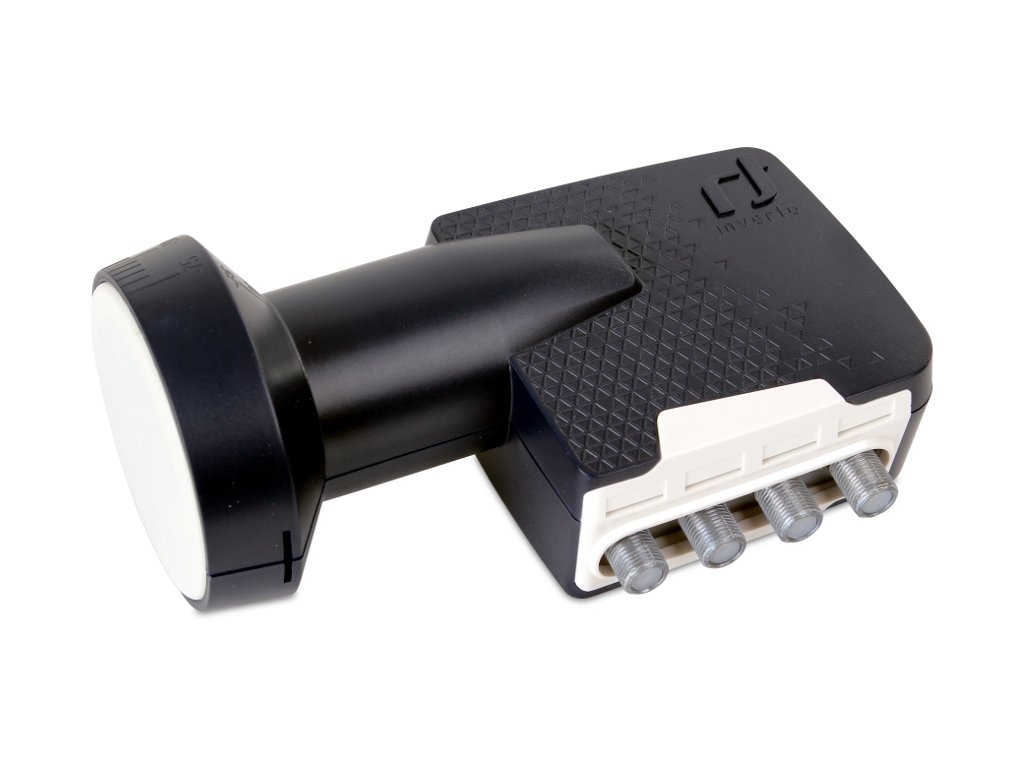

Převodník Inverto Quad Premium

Převodník Inverto Quad Premium

• Podporuje rozlišení SD, HD a 4K
• Podpora stereoskopického 3D
• velmi nízký vlastní šum
• nízký fázový šum - kompatibilní s (HDTV) DVB-S/S2
• nízká spotřeba energie
• vysoká separace mezi polaritami
• vysokofrekvenční stabilita
• Doporučené velikosti antén: 80 cm, 90 cm

* pro kanály HD a 4K doporučujeme vzdálenost alespoň 80 cm

Účel

Převodník QUAD PREMIUM vyrábí lucemburská společnost INVERTO, lídr mezi dodavateli převodníků na polském trhu. Výrobek pochází z limitované řady, která se vyznačuje nízkou hlučností. Konvertor QUAD poskytuje satelitní signál pro čtyři jednohlavé přijímače DVB-S/S2 nebo dva přijímače PVR (dvě hlavy), např. NC+, Cyfrowy Polsat a rekordér nbox.

Převodník testovaný za všech povětrnostních podmínek a pečlivě vybraný z převodníků lucemburské společnosti INVERTO.

PŘÍKLAD SCHÉMATU ZAPOJENÍ

Rozměry

Technické specifikace

• Název produktu: Převodník INVERTO QUAD PREMIUM
• Symbol výrobku výrobce: IDLP-QDL410-PREMU-OPN
• Dolní pásmo - vstup: 10,7-11,7 GHz
• Dolní pásmo - výkon: 950-1950 MHz
• Dolní oscilátor: 9,75 GHz
• Horní pásmo - vstup: 11,7-12,75 GHz
• Horní pásmo - výstup: 1100-2150MHz
• Horní oscilátor: 10,6 GHz
• Přirozený hluk: 0,2 dB (max. 0,7 dB)
• Teplotní drift oscilátoru: +/-3MHz max
• Fázový šum: -max. 80 dBc/Hz
• Zisk: 55 dB min
• Zvlnění charakteristiky zisku: +/-0,75 dB/27 MHz
• Řízení polarity V: 11,0 ~ 14,0 V
• Řízení H-polarity: 16.0~20.0 V
• Ovládání dolního pásma: 0kHz
• Kontrola horního pásma: 22kHz +/-4kHz, 0,4~0,8 Vpp
• VSWR: 2,5:1
• Oddělení polarit: 22 dB min
• Odběr proudu: 200mA max @11~20V
• Výstupní impedance: 75Ohm
• Provozní teplota: -30...+60C
• Průměr krku: 40 mm
• Délka krku: 50 mm
• Konektor: F
• Hmotnost: 243 g
