Sada převodníků ETH-2wire-SET ATTE
Kód: 33101
Detailní popis produktu

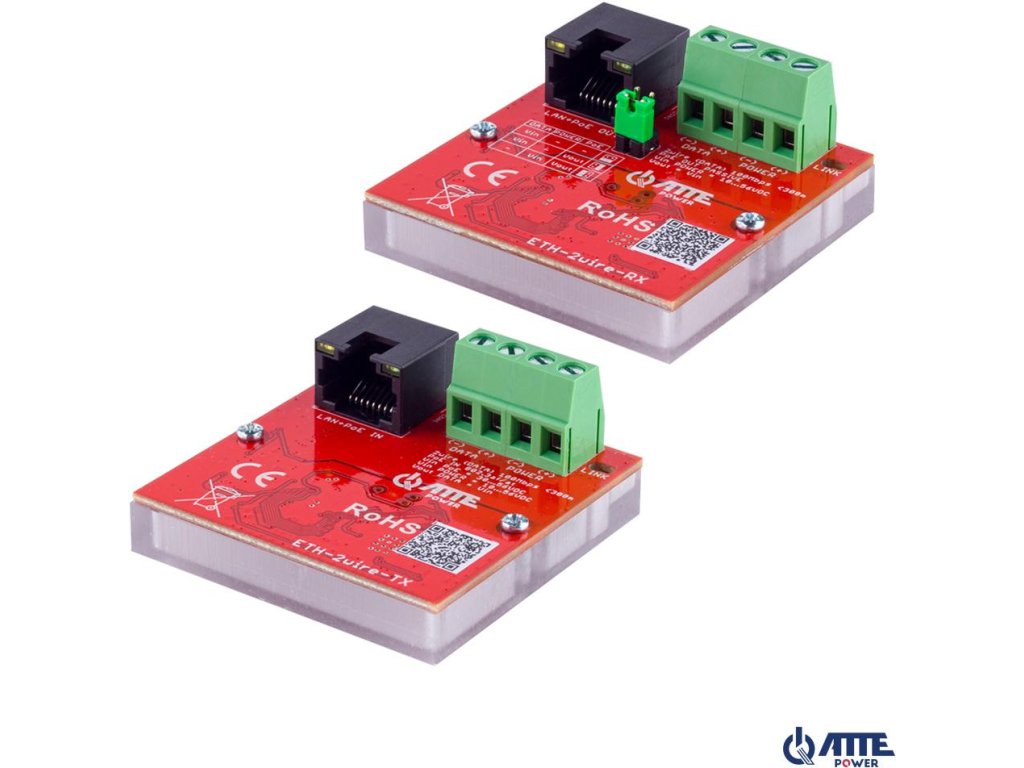

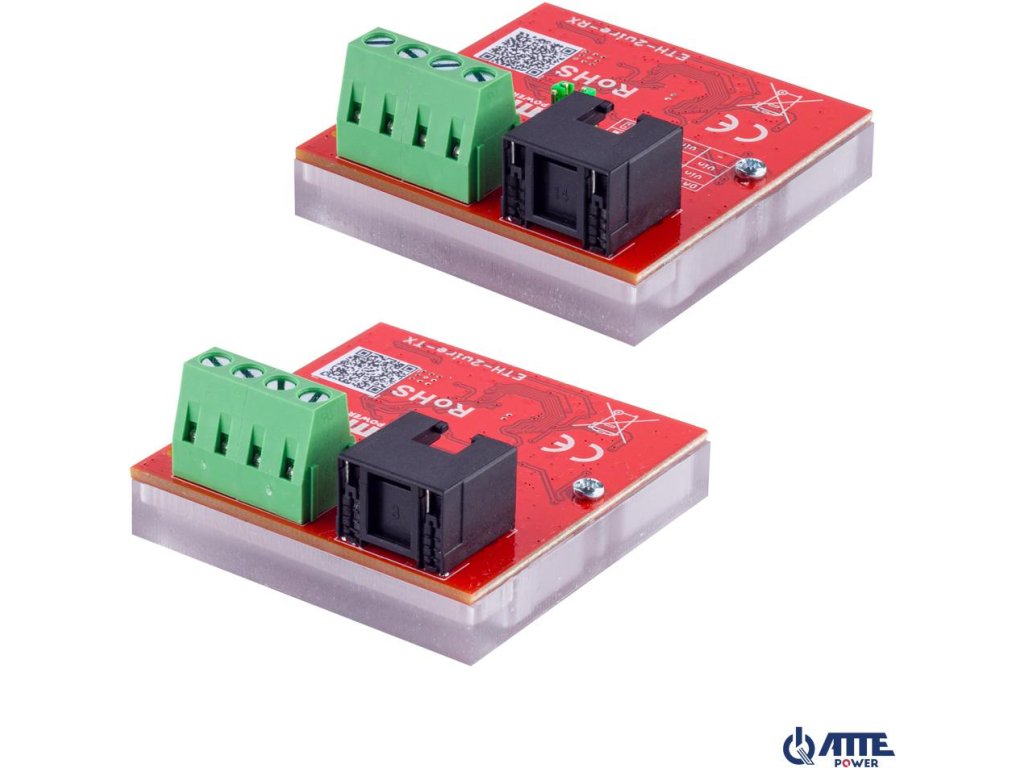

Sada převodníků ATTE ETH-2wire-SET
Klíčové vlastnosti:
- Ethernet + konverze PoE po 2 drátech
- Maximální délka kabelu ve dvouvodičové trase - 300m .
- Jednotky lze volitelně napájet ze šroubových konektorů
- Napájení PoE (Pasivní nebo 802.3 at/af) nebo z externího zdroje napájení.
Sada pro přenos LAN + PoE po 2 100Mb/s kabelech až na 300 m
ETH-2wire-SET je sada aktivních převodníků pro přenos dat Ethernet a napájení PoE pomocí 2 vodičů, např. jednoho páru krouceného kabelu UTP.
Zařízení umožňují instalaci kamer nebo jiných zařízení IP PoE v místech, kde je výměna stávající kabeláže nemožná nebo neekonomická. Modul ETH-2wire-TX je napájen z libovolného přepínače PoE (port RJ45) a poté prostřednictvím dvou vodičů umožňuje obousměrnou síťovou komunikaci a napájení modulu ETH-2wire-RX. Maximální délka kabelu ve dvouvodičové trase je 300 m. K portu RJ45 modulu ETH-2wire-RX na konci linky lze připojit kameru nebo jiný přijímač PoE. Zařízení lze volitelně napájet ze šroubových konektorů POWER.
Polykarbonátový kryt je chytrým řešením, které zajišťuje izolaci a co nejmenší plochu. Malé rozměry nabízejí široké možnosti instalace.

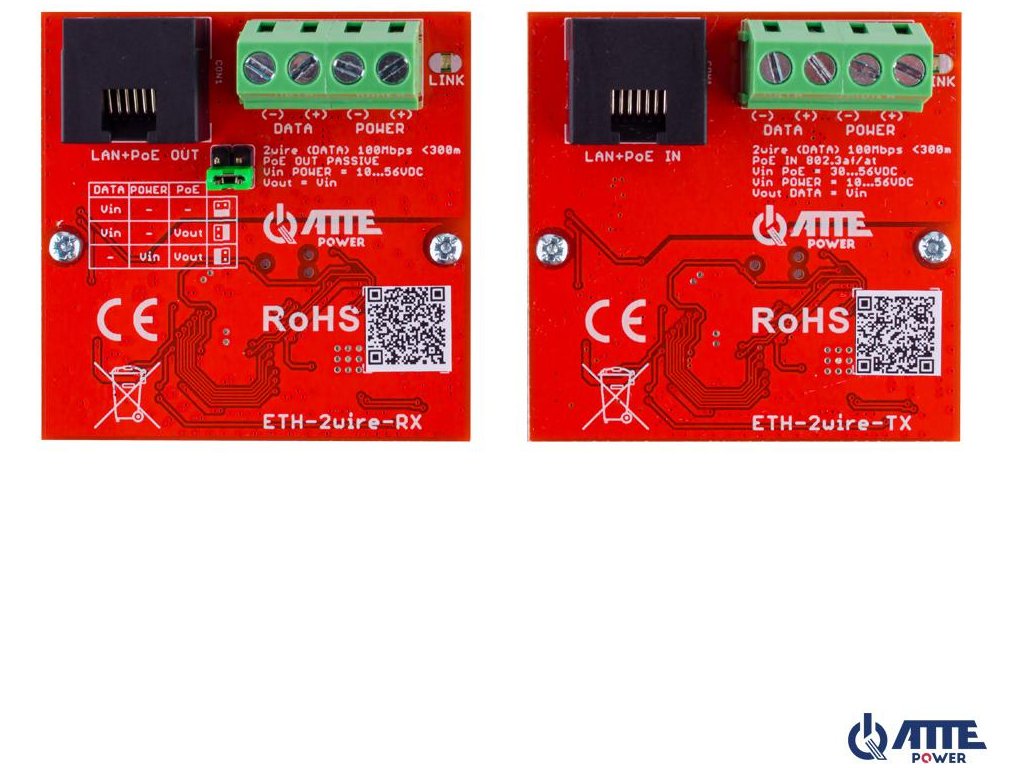

V závislosti na zvoleném provozním režimu měničů lze jejich napájení a napájení zařízení k nim připojených provádět několika způsoby. PoE nebo z externího zdroje napájení. Jak na straně vysílače ETH-2wire-TX, tak na straně přijímače ETH-2wire-RX. Rozšířená konfigurace různých provozních režimů, realizovaná pomocí jumperů, je podrobně popsána v příručce k zařízení.
Technické údaje
| Porty LAN | 1 port RJ45 100Mbps |
| Konektory | RJ-45 |
| Šroubová svorkovnice - vodiče 0,32-3,3 mm2 (22-12 AWG) | |
| Funkce portu ETH-2wire-TX | PoE IN (napájení trunku z linky PoE): PASSIVE (až 30 W), 802.3at (až 30 W), 802.3af (až 15 W), 802.3af (až 15 W) |
| Vývody PoE: 1,2 (V+/-) 3,6 (V+/-) a/nebo 4,5 (V+/-) 7,8 (V+/-) | |
| Funkce portu ETH-2wire-RX | PoE OUT (napájení přijímačů PoE): PASIVNÍ |
| Vývody PoE: 4,5 (V+) 7,8 (V-) | |
| Funkce portu ETH-2wire | POWER: alternativní napájení pro cestu, když není k dispozici PoE |
| DATA (dvouvodičové vedení): přenos dat a energie po 2 vodičích | |
| Signalizace provozu | LED port RJ45 (žlutá) - přítomno napájení |
| LED portu RJ45 (zelená) - propojení a přenos dat na trase LAN | |
| LED 1 (zelená) - spojení a přenos dat v 2Wire trase | |
| Napájecí napětí | ETH-2wire-TX |
| Vin PoE = 44 ... 56 VDC | |
| Vin POWER = 24 ... 56 VDC | |
| ETH-2wire-RX | |
| Vin = 24 ... 56 VDC | |
| Výstupní napětí | Vout = Vin |
| Řízení výkonu | ETH-2WIRE-RX |
| propojky - podle konfigurační tabulky na štítku a v příručce | |
| Spotřeba energie | 1,35 W (plná stopa) |
| Délka kabelu 2WIRE | Maximální vzdálenost ETH-2wire-TX k ETH-2wire-RX (DATA konektory): |
| < 300 m - 2 jednoduché kroucená vedení, např. 1 kroucená dvojlinka UTP | |
| < 100 m - 2 jednoduché nekroucené dráty, např. OMY 2x0,75 mm | |
| Délka síťového kabelu | < 100 m - vzdálenost mezi PoE SWITCH a ETH-2WIRE-TX |
| < 100 m - vzdálenost ETH-2WIRE-RX od přijímače PoE | |
| Zabezpečení | LAN a DATA |
| Přepěťová ochrana | |
| POWER | |
| Ochrana proti přepólování | |
| Port PoE IN | |
| Ochrana proti přetížení 0,6A | |
| Design bydlení | Polykarbonát |
| Stupeň ochrany | IP20 |
| Provozní teplota | -25°C...+65°C |
| Rozměry | ETH-2WIRE-TX - 99 x 24 x 22 mm |
| ETH-2WIRE-RX - 99 x 24 x 22 mm | |
| Hmotnost | ETH-2WIRE-TX 0,03 kg |
| ETH-2WIRE-RX 0,03 kg |
Doplňkové parametry
| Kategorie: | Switche |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.06 kg |
| EAN: | 5902143691617 |
