Shelly 1 Obecně 3

Účel

Shelly 1 Gen3 je modul zadní skříně malých rozměrů, který lze instalovat do standardní skříně pod omítku, skříně spotřebiče nebo rozváděče. Díky bezpotenciálovému kontaktu umožňuje ovládání obvodů s různým napětím - jak nízkého napětí, tak střídavého napětí 230 V. Zařízení umožňuje zapínat a vypínat osvětlení, zásuvky, brány, čerpadla nebo jiné spotřebiče z aplikace, prohlížeče a systémů domácí automatizace.

Inteligentní funkce a automatizace

Shelly 1 Gen3 podporuje plány, četné akce URL (webhooks) a skripty, které umožňují vytvářet pokročilé automatizační scénáře přímo v místní síti. Můžete konfigurovat časovače, funkce "zapnout čas", scény závislé na denním čase nebo události z jiných zařízení. Podpora MQTT a integrace se systémy třetích stran umožňuje integrovat relé do komplexních instalací (např. Home Assistant).

Připojení a integrace

Zařízení se připojuje k síti prostřednictvím 2,4GHz Wi-Fi (802.11 b/g/n) a Bluetooth 4.2 slouží mimo jiné k rychlému nastavení a jako brána BLE pro senzory Shelly BLU. Může fungovat plně lokálně (bez cloudu) nebo s využitím cloudových služeb společnosti Shelly. Shelly 1 Gen3 spolupracuje s populárními hlasovými platformami a platformami pro inteligentní domácnost, jako jsou Amazon Alexa, Google Home a systémy založené na MQTT.

Místní ovládání a instalace

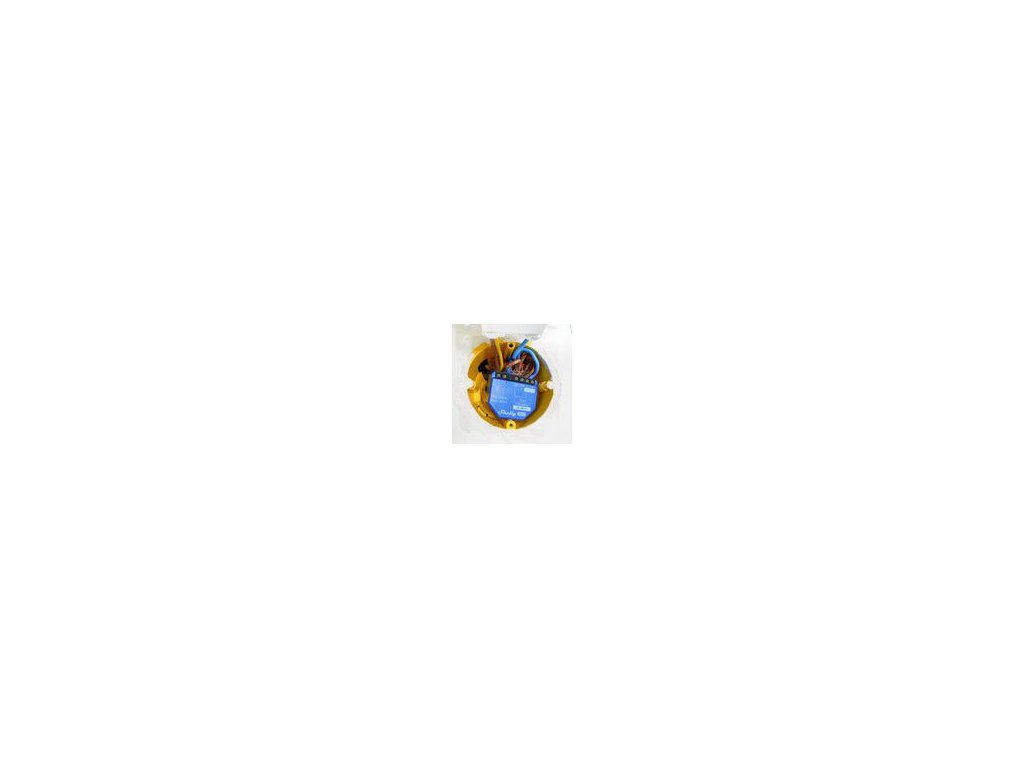

Modul lze připojit ke stávajícím nástěnným spínačům, zvonkovým tlačítkům, ovladačům brány atd., což usnadňuje modernizaci instalace bez nutnosti výměny kování. Jeho malé rozměry (37 × 42 × 16 mm) umožňují montáž do krabice pod omítku, dvojité krabice nebo do krytu zařízení. Šroubové svorky umožňují připojení vodičů s typickými průřezy používanými v nízkonapěťových a 230V instalacích.

Bezpečnost a spolehlivost

Shelly 1 Gen3 vyžaduje externí nadproudovou ochranu podle normy EN 60898-1 (charakteristika B nebo C, jmenovitý proud do 16 A, zkratová schopnost min. 6 kA), která zvyšuje provozní bezpečnost. Vestavěný teplotní senzor chrání jednotku před přehřátím. Jednotka je vhodná pro široký rozsah teplot a vlhkosti, což umožňuje instalaci v nejrůznějších podmínkách prostředí.

Typické aplikace

Shelly 1 Gen3 je vhodný pro ovládání osvětlení, zásuvek, vjezdových a garážových vrat, elektromagnetických ventilů, čerpadel nebo jiných spotřebičů do 16 A. Díky bezpotenciálovému kontaktu je vhodný také pro ovládání nízkonapěťových zařízení, zabezpečovacích ústředen nebo systémů HVAC. Může fungovat jako součást většího systému inteligentní domácnosti i jako samostatný modul ovládající jeden okruh.

Technické specifikace

Obecné údaje

• Název zařízení: Shelly 1 Gen3
• Typ zařízení: inteligentní relé (1 kanál) s bezpotenciálovým kontaktem
• Maximální proud kontaktů: 16 A (při 240 V AC)

Napájení a zátěž

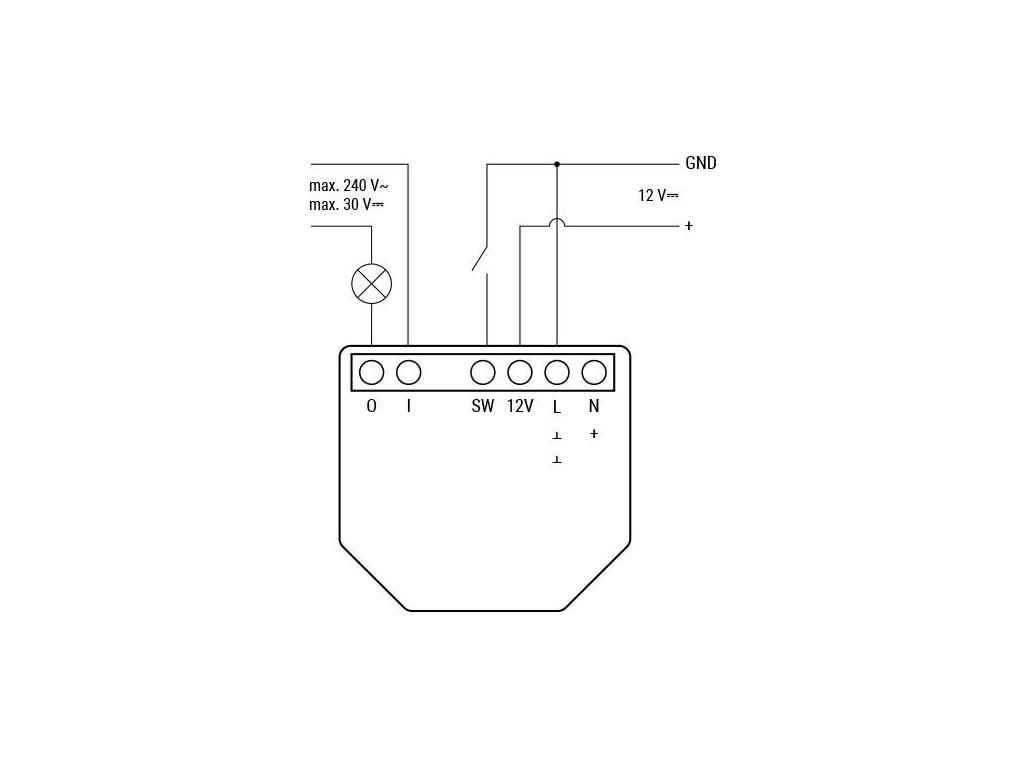

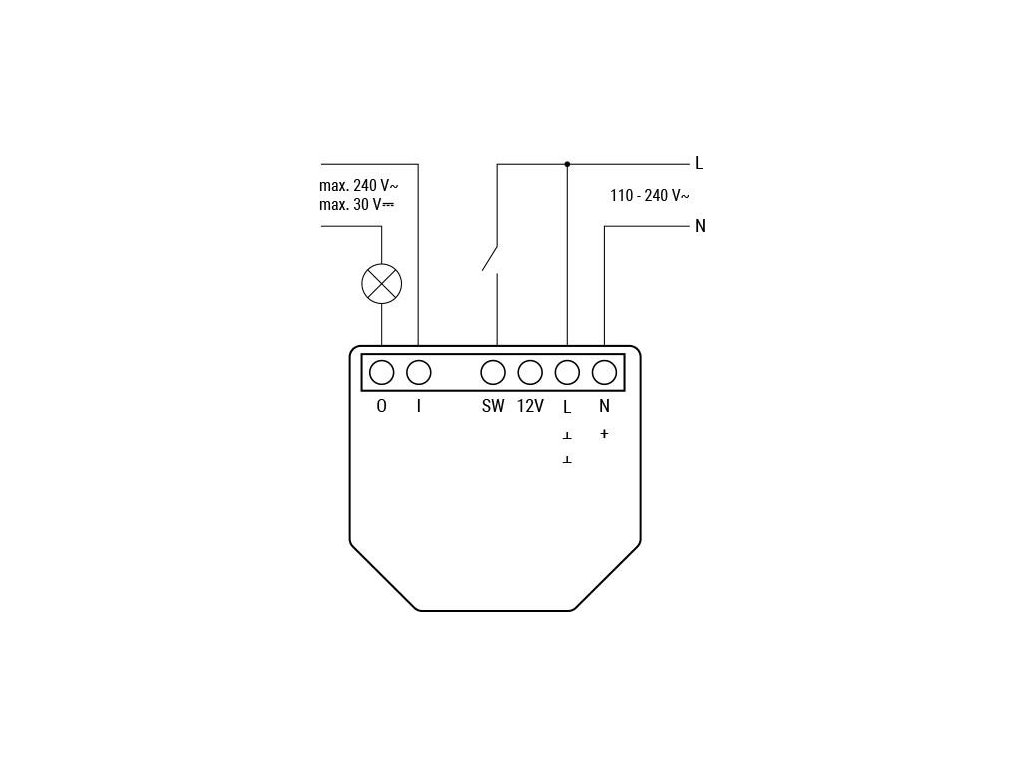

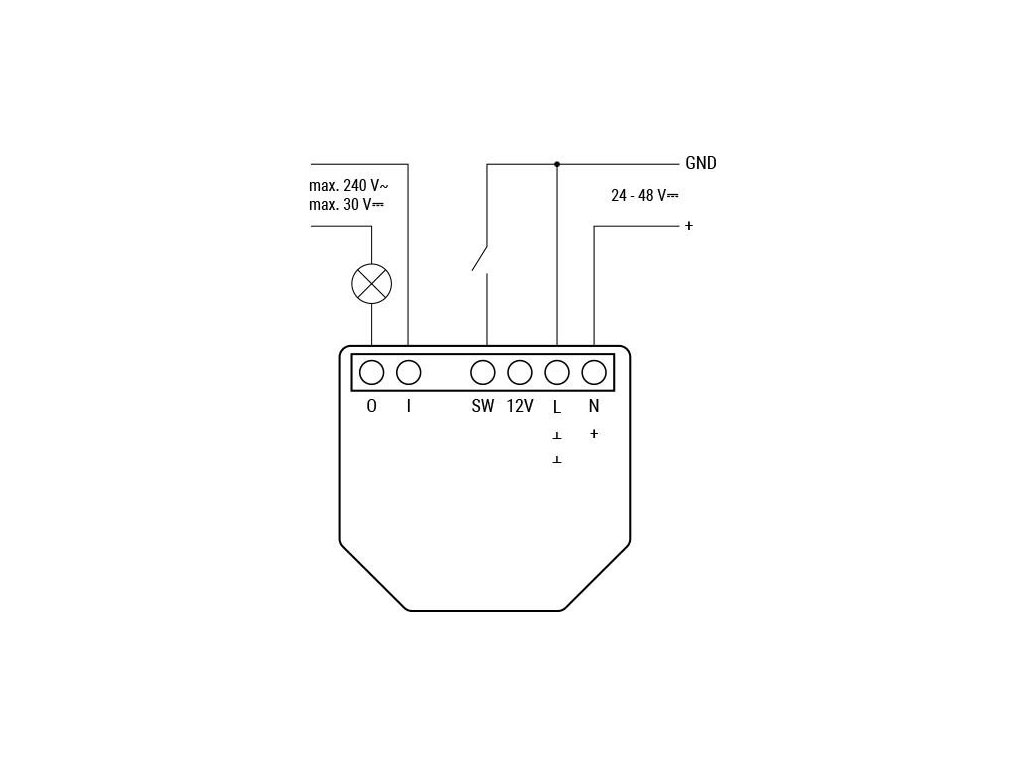

• Napájení: 110-240 V AC, 50/60 Hz; 24-48 V DC; 12 V DC
• Vlastní spotřeba energie: < 1,2 W
• Maximální přepínatelné napětí: 240 V AC / 30 V DC
• Maximální spínaný proud: 16 A při 240 V AC, 10 A při 30 V DC
• Požadované jištění: nadproudový jistič podle EN 60898-1, charakteristika B nebo C, do 16 A, min. 6 kA, třída omezení energie 3

​

Elektrická rozhraní

• Výstupní kontakt: bezpotenciálový (suchý kontakt, 1 × NO/COM)
• Svorky: šroubované, utahovací moment do 0,4 Nm
• Průřez drátu: 0,5-4 mm² (v závislosti na verzi specifikace)
• Délka odizolování vodiče: 6-7 mm

Rádiová komunikace

• Wi-Fi: 802.11 b/g/n, šířka pásma 2401-2483 MHz, výkon < 20 dBm
• Dosah Wi-Fi: až cca 30 m uvnitř a 50 m venku (v závislosti na podmínkách)
• Bluetooth: 4.2 (BLE), šířka pásma 2400-2483,5 MHz, výkon < 4 dBm
• Dosah Bluetooth: až cca 10 m v interiéru a 30 m venku (v závislosti na podmínkách)

Senzory a měřicí funkce

• Vnitřní teplotní čidlo: ano
• Měření energie: bez vestavěného měření elektrické energie (relé bez měření výkonu)

Mikrokontrolér a firmware

• CPU: ESP-Shelly-C38F
• Paměť flash: 8 MB
• Rozvrhy: až 20
• Webové háčky (sdílené adresy URL): 20 (až 5 adres URL na jeden webhook)
• Skripty: podporované
• MQTT: podporováno

Mechanické parametry

• Rozměry (Š × Š × V): 37 × 42 × 16 mm
• Hmotnost: přibližně 26 g
• Barva pouzdra: modrá, černé svorky
• Materiál pouzdra: plast
• Montáž: do krabice pod omítku, do skříně přístroje, na stěnu (v závislosti na použití)
