Sinum black R-S1 kabelový pokojový regulátor Tech Controls

Sinum black R-S1 kabelový pokojový regulátor Tech Controls

Účel

Ovladač R-S1 má snadno čitelný displej s mechanickými tlačítky. Je vybaven čidlem vlhkosti a umožňuje měření teploty podlahy (pomocí NTC čidla).

Odesílá aktuální teplotu do ústředny Sinum, která ji porovná s požadovanou hodnotou a řídí vytápění nebo chlazení. Díky režimu vytápění/chlazení máte vždy ideální teplotu.

Po integraci s ústřednou Sinum můžete dálkově ovládat teplotu, nastavovat časové plány a vytvářet inteligentní scénáře. Pohodlí ve vaší domácnosti nebylo nikdy tak jednoduché!

• měření a regulace pokojové teploty
• měření vlhkosti vzduchu
• lCD displej bez podsvícení
• měření teploty podlahy (pomocí podlahového čidla NTC)
• mechanické klíče
• komunikace Sinum SBUS

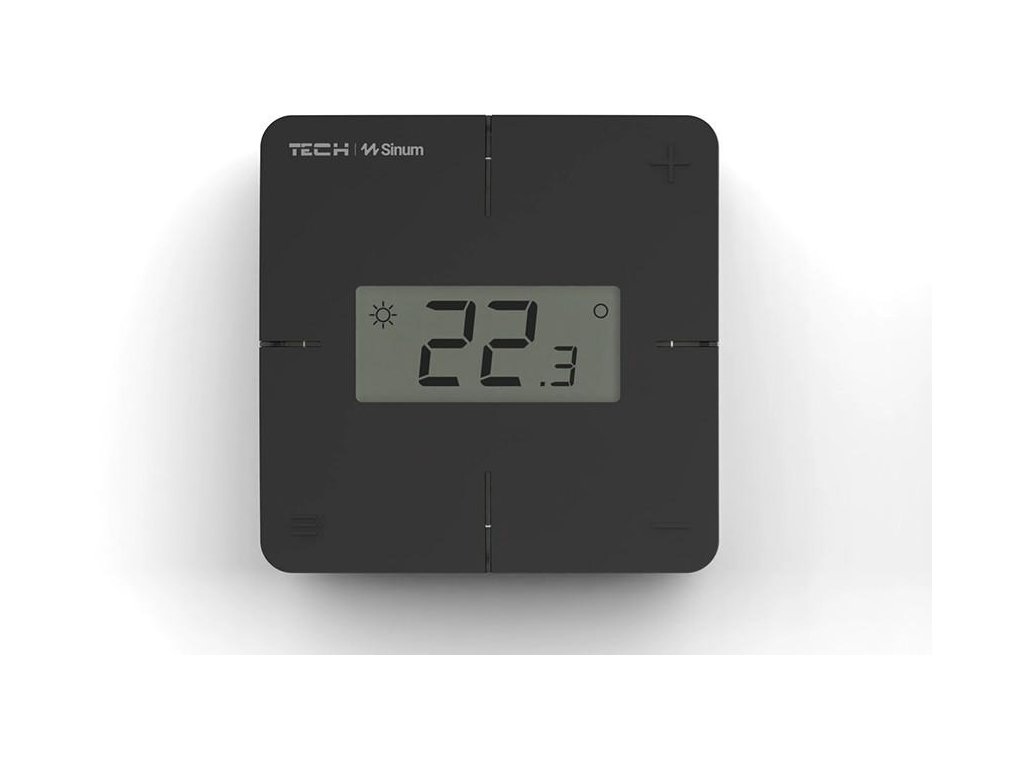

Jasný a snadno čitelný displej

Velký displej umožňuje pohodlné čtení parametrů.

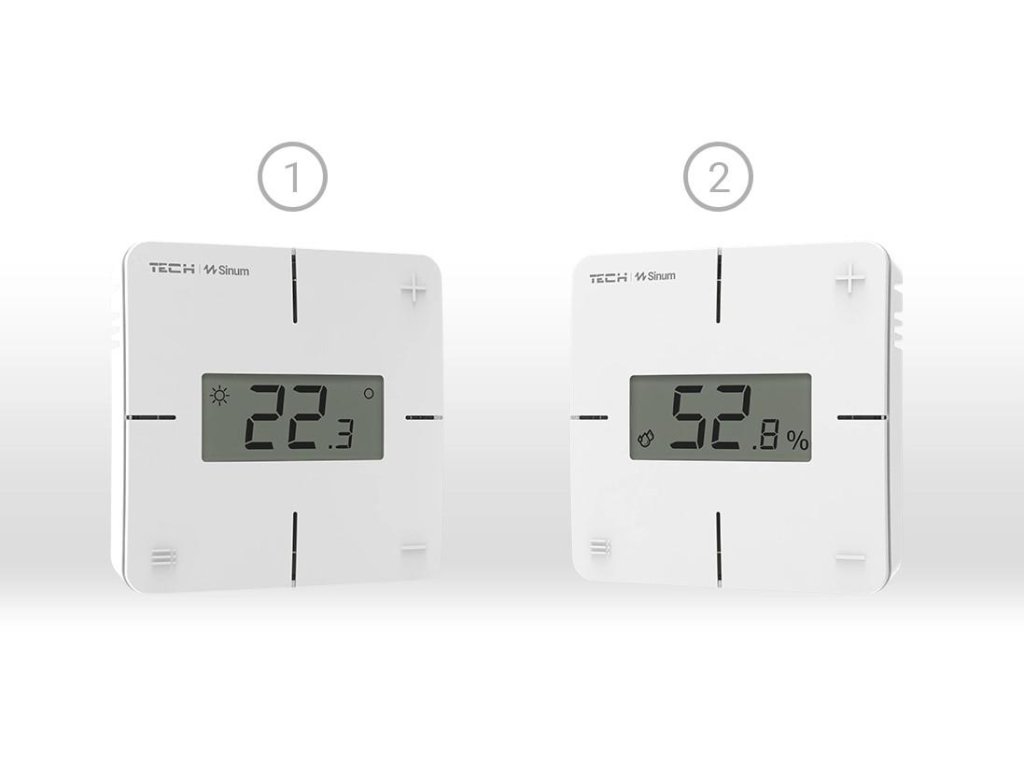

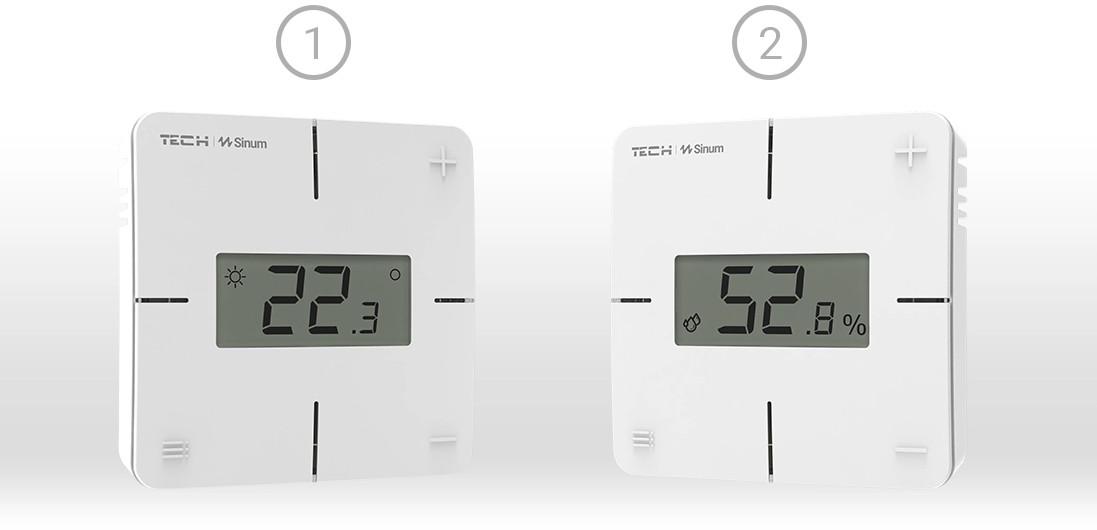

Klíčové informace na obrazovce:

1. Teplota vzduchu- průběžné měření pro úplnou kontrolu komfortu.

2. Vlhkost vzduchu - monitorování vlhkosti.

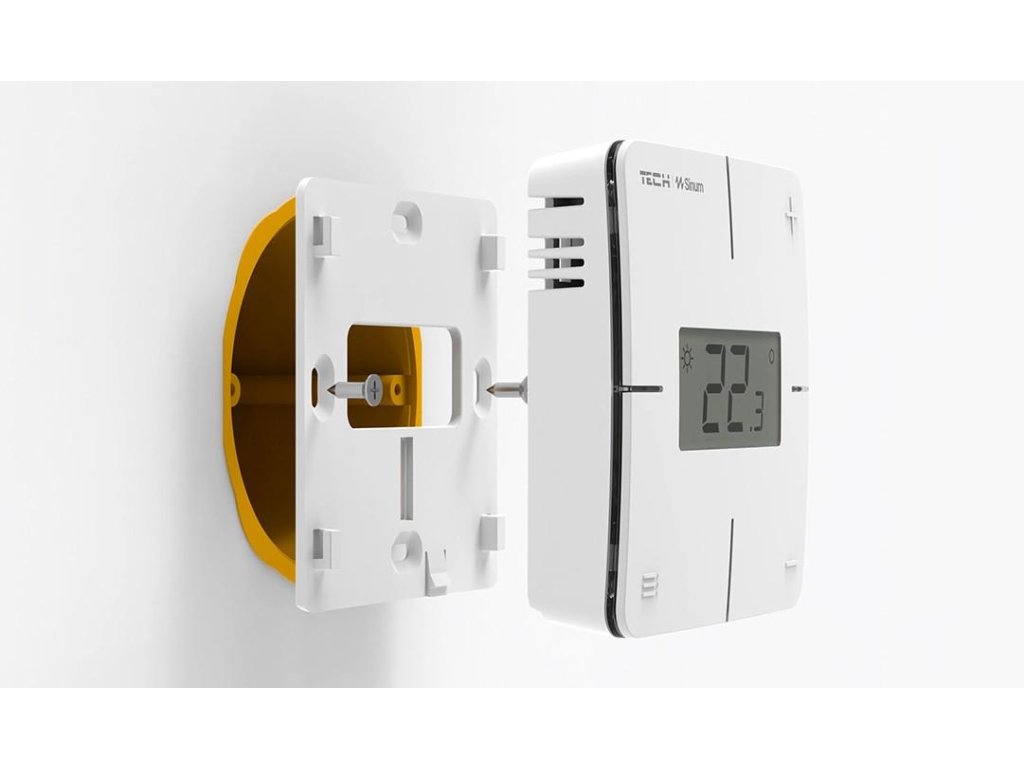

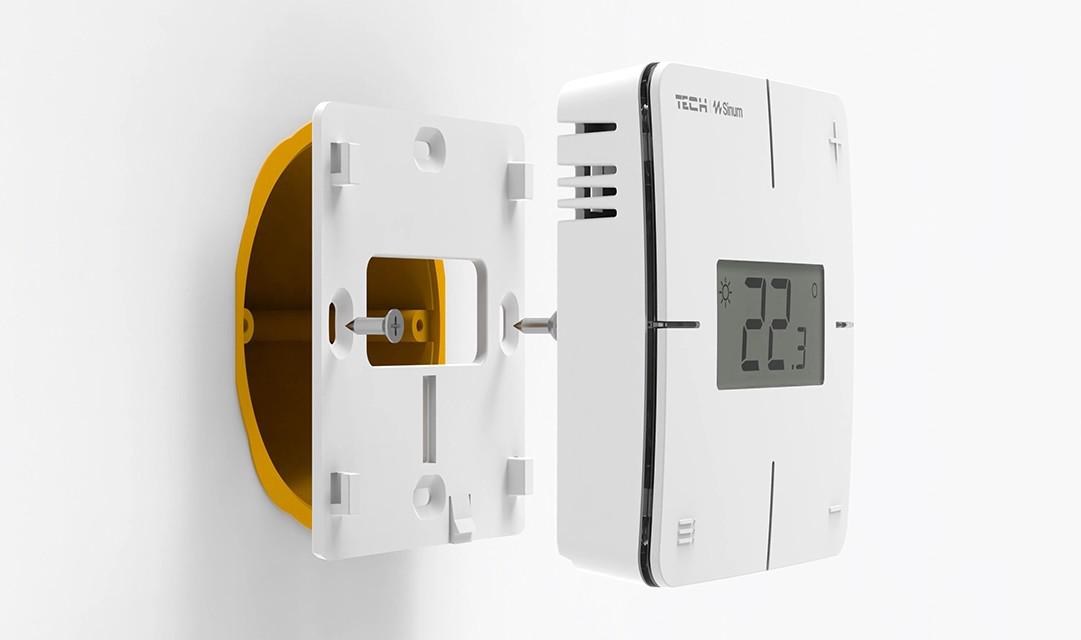

Montáž

Jednotky jsou navrženy s ohledem na jednoduchost instalace. Jsou určeny k montáži na stěnu s možností montáže do standardní 60mm krabice pro pohodlnější a estetičtější instalaci.

• Typ montáže: povrchová montáž
• Doporučená plechovka: průměr 60 mm

Díky přesně přizpůsobenému designu je instalace rychlá a snadná a naše jednotky dokonale ladí s jakýmkoli interiérem. Jednoduchý proces instalace zajišťuje, že si můžete užívat moderní design a funkčnost bez zbytečných komplikací.

Připojení a komunikace

Registrace- Klíč na zadní straně jednotky slouží k registraci řídicí jednotky v systému. Jeho stisknutím se zahájí proces párování s ústřednou. Po správném dokončení registrace se na obrazovce řídicí jednotky zobrazí odpovídající zpráva.

Ukončení- Koncový spínač umožňuje určit polohu regulátoru v přenosovém vedení systému. V závislosti na umístění zařízení by měl být nastaven do příslušné polohy:

NA - pokud je regulátor na konci vedení,

1 - pokud je regulátor uprostřed vedení.

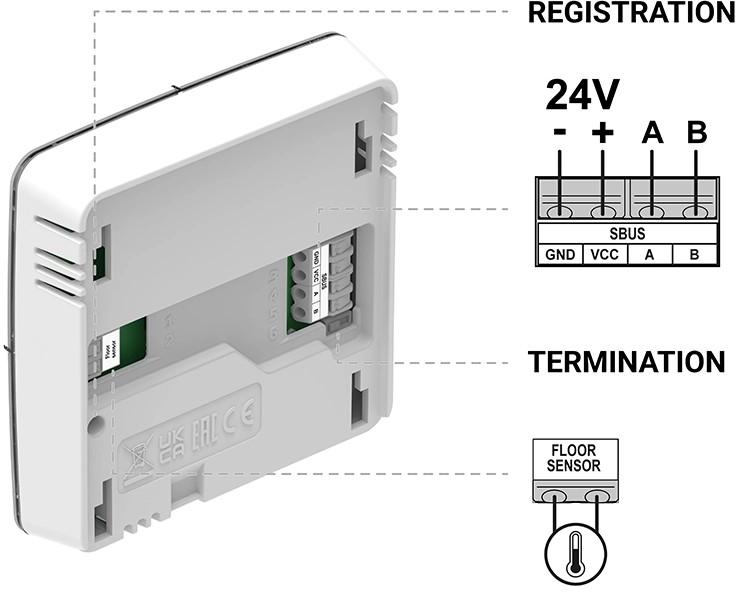

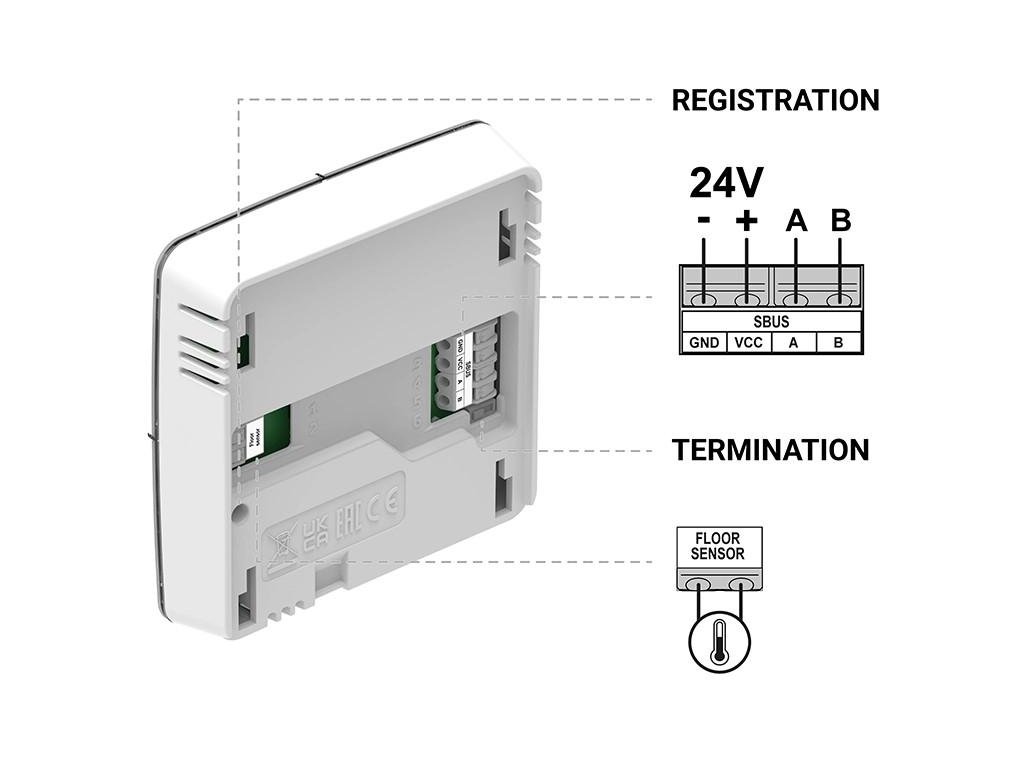

Napájení a komunikace - Na zadní straně ovladače je konektor pro připojení:

Napájení 24 V - nezbytné pro správnou funkci jednotky,

Komunikace SBUS (A, B) - umožňuje připojení k řídicí jednotce systému,

Podlahový senzor - slouží k měření teploty podlahy.

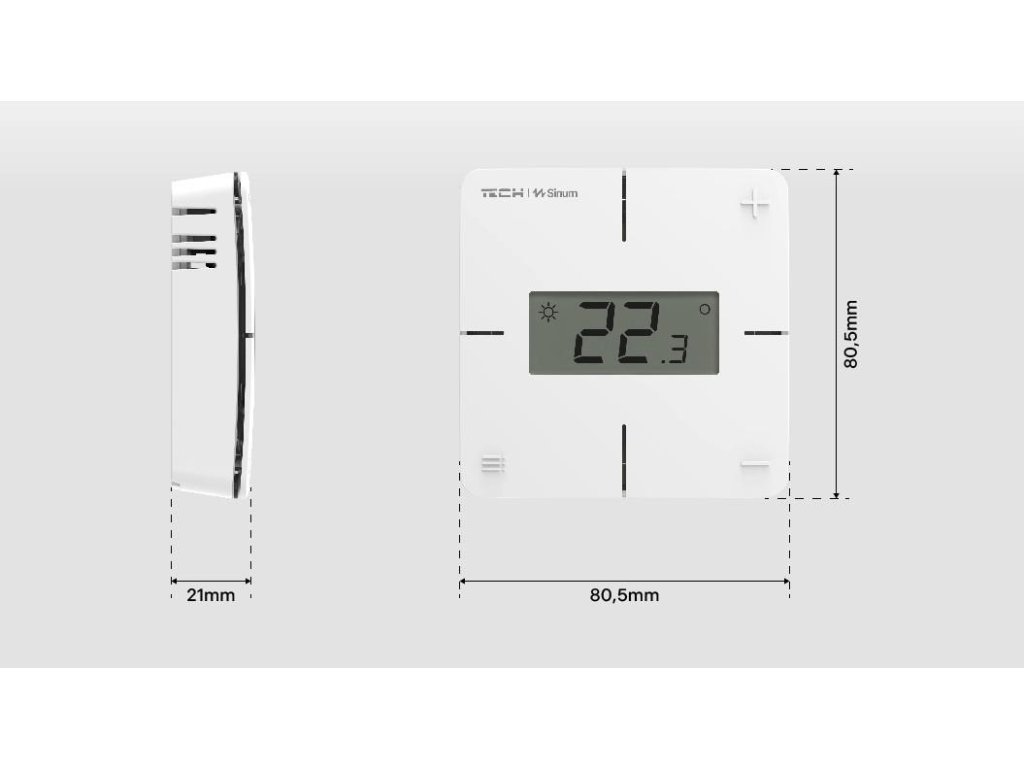

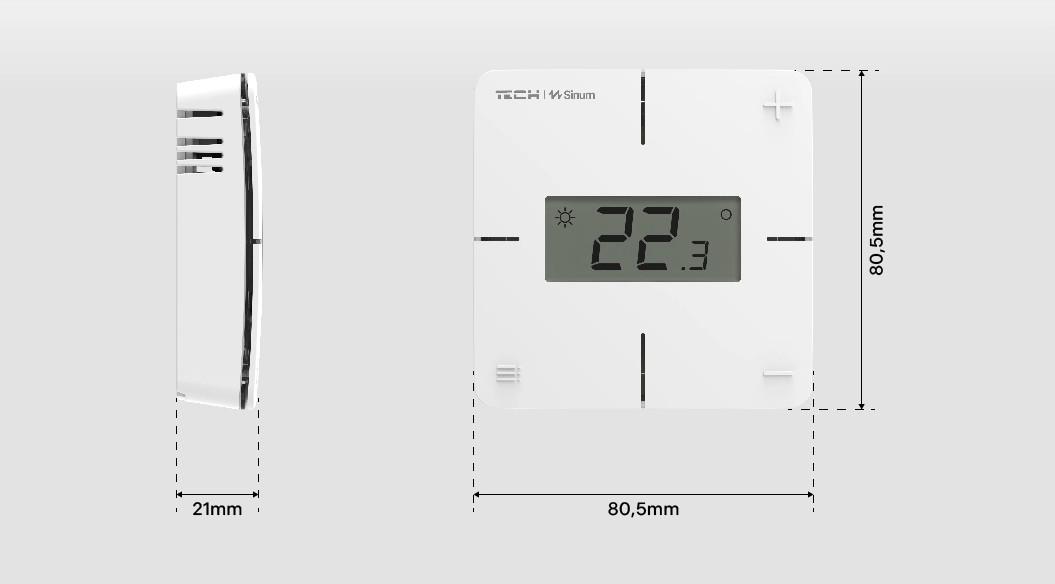

Rozměry zařízení

Jednotky řady Single byly navrženy v kompaktním provedení. Díky přesně zvoleným rozměrům se jednotky dokonale vejdou do standardních montážních krabic, které působí esteticky a dokonale zapadají.

Podrobnosti o rozměrech

• Rozměry: 80,5x80,5x21 mm
• Typ montáže: povrchová montáž (lze namontovat na 60mm rozvodnou krabici)
