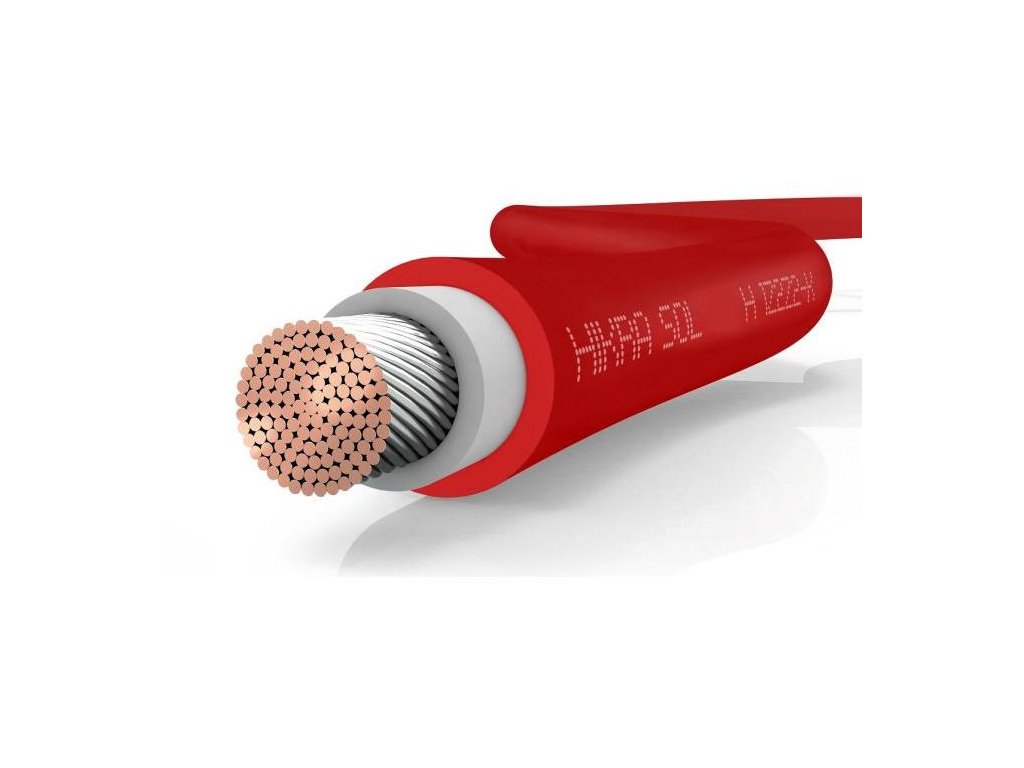

SOLÁRNÍ KABEL 6mm2 HIS, HIKRA (H1Z2Z2-K) ČERVENÝ 1m

SOLÁRNÍ KABEL 6mm2 HIKRA® SOL (H1Z2Z2-K) ČERVENÝ 1m

Jednožilový fotovoltaický kabel HIKRA® SOL pod označením H1Z2Z2-K.

Značku HIKRA® SOL provozuje německá společnost HIS, která prodává své kabely a řešení v 60 zemích světa na třech kontinentech. Na fotovoltaiku se specializuje již 20 let a klade velký důraz na kvalitu svých výrobků.

• Vysoká odolnost proti vodě a vlhkosti
• Velmi dobrá mechanická odolnost
• Možnost přímé podzemní instalace
• Klasifikace CPR podle EN 50575
• Vlastnosti požární ochrany
• Označení svazku
• Očekávaná délka života 25 let

Konstrukce kabelu

• Žíly - Měděný pocínovaný kulatý vícevláknový ohebný drát třídy 5 podle IEC 60228
• Izolace - Elektronově zesítěné polyolefiny; Shoreova stupnice tvrdosti: D 32
• Vnější nátěr - Elektronově zesítěné polyolefiny XLPO; Shoreova stupnice tvrdosti: D 36
• Vnější barva pláště - Červená
• Označení kabelů - HIKRA SOL1500V H1Z2Z2-K EC62930 1x4,0mm² R 50363076 CE, označení metrů
• Normy - EN50618 (H1Z2Z2-K) TÜV R60148037; IEC62930 131

Elektrické vlastnosti

• Jmenovité napětí - 1,5 kV DC a 1,0 kV AC
• Maximální přípustné provozní napětí - 1,8 kV DC (podle interních testů 2,0 kV DC)
• Zkušební napětí - 6,5 kV AC / 15 kV DC (ve vodní lázni 5 min, 20±5 °C)
• Maximální teplota vodiče při zkratu 5 s. - 250° C/5s

Fyzikální vlastnosti

• Odolnost proti UV záření - Pevnost v tahu a konečné prodloužení po 720 h (360 cyklů) ≥ 70 % počátečních hodnot; podle EN 50289-4-17 Metoda A; EN ISO 4892-1 (2000) a EN ISO 4892-2 (2006)
• Odolnost vůči ozonu - 72 h při relativní vlhkosti 55±5 %, 40±2 °C (EN 50396 metoda B; koncentrace ozonu (200±50)x10-6)
• Izolační odpor - Izolační odolnost ve vodní lázni 2 h při +90 °C a 2 h při 20 °C (mezní hodnoty podle EN 50618, tabulka 1)
• Dynamická zkouška propustnosti - Podle normy EN50618, příloha D
• Lze zakopat přímo do země - Dlouhodobé ponoření do vody o teplotě 90 °C po dobu 12 týdnů; izolační odpor ≥ 3GΩ (interní testy podle UL44 tř. 5.4 & UL2556 6.4.4.2.1
• Pevnost v nárazu a odolnost proti rozdrcení - Odolnost proti nárazu podle UL 854.23. Odolnost proti rozdrcení podle UL 854.24 (interní testování)
• Odolnost vůči kyselinám a zásadám 168 h při 23 °C v kyselině šťavelové a hydroxidu sodném (EN 60811-404); odolnost proti amoniaku
• Protipožární vlastnosti - Odolnost proti šíření plamene podle EN 60332-1-2, příloha A, nízké emise kouře podle EN 61034,-2
• Kategorie CPR - Dca; podle EN 50575:2014
• Bezhalogenové vlastnosti - EN 50525-1, příloha B
• Pevnost v rázu při nízké teplotě - EN 60811-506, EN 50618 příloha C.1 při -40 °C
• Zkouška roztažnosti při nízkých teplotách - Max. 30% aklimatizace -40±2°C, 16h (EN 60811-505)
• Zkouška vlhkosti a teploty - Doba trvání 1000 h při 90 °C a min. 85% relativní vlhkosti (EN 60068-2-78)
• Min. poloměr ohybu: pohyblivé spoje | trvalé - 10x průměr kabelu | 4x průměr kabelu
• Provozní teplota - Rozsah: -40°C až +90°C; max. teplota vodiče: +120°C
• Maximální teplota skladování - +40°C
• Nejnižší přípustná teplota při pokládání je - -25°C
• Sekce - 6 mm²
• Hmotnost Cu kg/km - 57,6 kg
• Hmotnost kabelu kg/km - 76,0 kg
