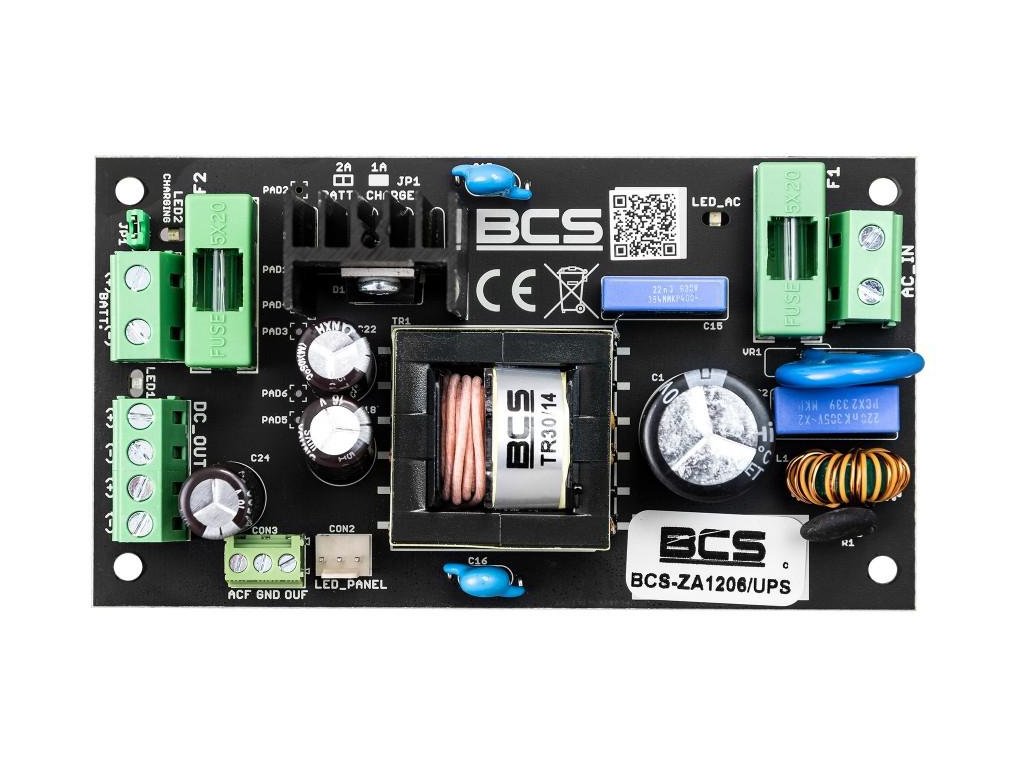

Spínaný zdroj BCS POWER BCS-ZA1206/UPS

Účel

Jednotka BCS-ZA1206/UPS je vyrovnávací napájecí jednotka určená k napájení zařízení CCTV nebo systémů kontroly přístupu. Jednotka představuje vhodné řešení problému vyrovnávacího napájení kamer a dalších monitorovacích zařízení vyžadujících nepřerušitelné napájení. Napájecí zdroj umožňuje vytvářet distribuované monitorovací systémy s centrálním vyrovnávacím napájením. Systémy jsou vhodné pro použití s olověnými nebo suchými bateriemi typu SLA. Konstrukce OF (Open Frame) umožňuje instalaci zařízení do libovolné skříně, nejvhodnější způsob montáže je však ve vyhrazených skříních a montážních deskách BCS, vybavených systémovým slotem v rastru 10,8 mm. Je kompatibilní s roztečí montážních otvorů vestavěných modulů. Toto systémové řešení umožňuje montáž vybraných zařízení ve svislé nebo vodorovné poloze v libovolné děrované části skříně nebo montážní desky.

Ochrana vstupního napájení: 3,15A zpožděná pojistka

Ochrana výstupu napájecího zdroje: Napájení ze sítě: (po zkratu může být vyžadováno opětovné zapnutí zdroje), Provoz na baterie: Elektronická ochrana proti přetížení při 9 A (po zkratu může být vyžadováno opětovné zapnutí zdroje): Pojistka 6,3 A

Ochrana obvodu baterie: Ochrana proti přetížení a obrácenému zapojení baterie: Ochrana proti hlubokému vybití: 6,3A pojistka, ochrana proti hlubokému vybití: Odpojení baterie při napětí nižším než 10,2 V s automatickým návratem síťového napětí

LED1 (žlutá) - přítomnost síťového napětí LED2 (zelená) - přítomnost výstupního napětí LED3 (červená) - nabíjení baterie

Spuštění bez napájení střídavým proudem: samočinné spuštění zdroje napájení po připojení baterie
