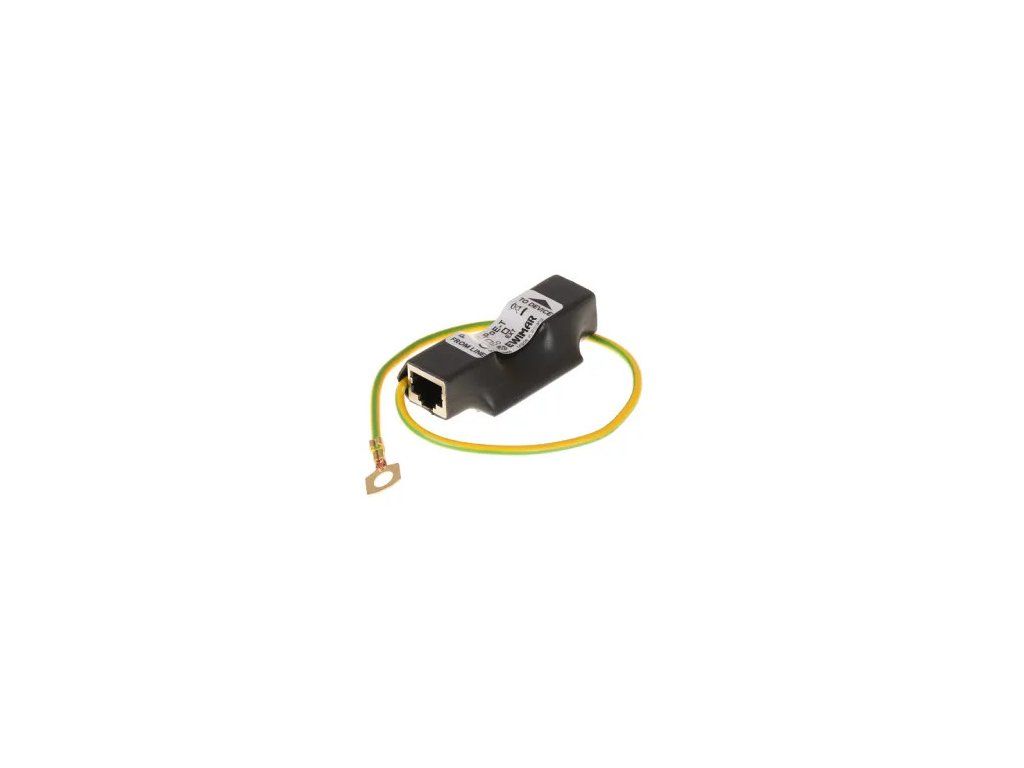

Svodič přepětí LAN řady PRO, PTF-51-PRO/PoE/T v žáruvzdorném plášti
Kód: 52854
Detailní popis produktu
Svodič přepětí LAN řady PRO, PTF-51-PRO/PoE/T
Účel
1kanálový svodič přepětí řady Professional, ochrana 100Mbit LAN, určený pro instalace 100Base-T, PTF-51-PRO/PoE/T v teplem smrštitelném plášti.
Popis
Přepěťová ochrana LAN s vyšší přepěťovou silou je určena k zajištění přepěťové ochrany zařízení LAN včetně IP kamer, počítačů, přepínačů LAN, průmyslové automatizace a řídicích jednotek budov. Kompatibilní s 10Base-T a 100Base-T ethernetovými sítěmi používajícími kabeláž kategorie 5, 5e, 6 a 6a. Každý vodič datového a napájecího obvodu PoE je chráněn proti přepětí až 2,5 kA s přímým vybitím do země. Vysoce kvalitní tištěné obvody spolu s vyladěnými diferenciálními páry zajišťují velmi dobrý přenosový výkon a přispívají k eliminaci přeslechů, které jsou příčinou nestabilního provozu sítě LAN.
Výrobek je určen pro instalace, kde je alespoň jedno z koncových zařízení LAN umístěno uvnitř budovy nebo je jinak vystaveno pronikání vysokých nábojů do instalace. Dva ochranné stupně s funkcí oddělení účinně eliminují přepětí vůči zemi a přepětí vznikající uvnitř přenosových párů.
Speciální uspořádání propojení také chrání zařízení před přepětím na napájecích linkách PoE v jakémkoli možném standardu (přenášeném také na přenosových linkách). Linky 4-5 a 7-8 jsou propojeny, protože je LAN Base-100T používá výhradně pro napájení PoE. Omezovač chrání obě skupiny napájecích párů před zvýšením napětí nad 58 V a poškozením napájecích zdrojů koncových zařízení, jako jsou přepínače nebo IP kamery. Napájení PoE procházející omezovačem může mít výkon až 60 W (kompatibilita s HiPoE).
PTF-51-PRO/PoE/T zajišťuje spojitost stínění kabelů FTP mezi vstupem a výstupem a navíc odvádí do země náboj, který vzniká mezi stíněním a zemí. Protože se doporučuje uzemnit stínění kabelu FTP pouze na jedné straně, je stínění na straně chrániče při běžném provozu galvanicky odděleno při 90 V DC.

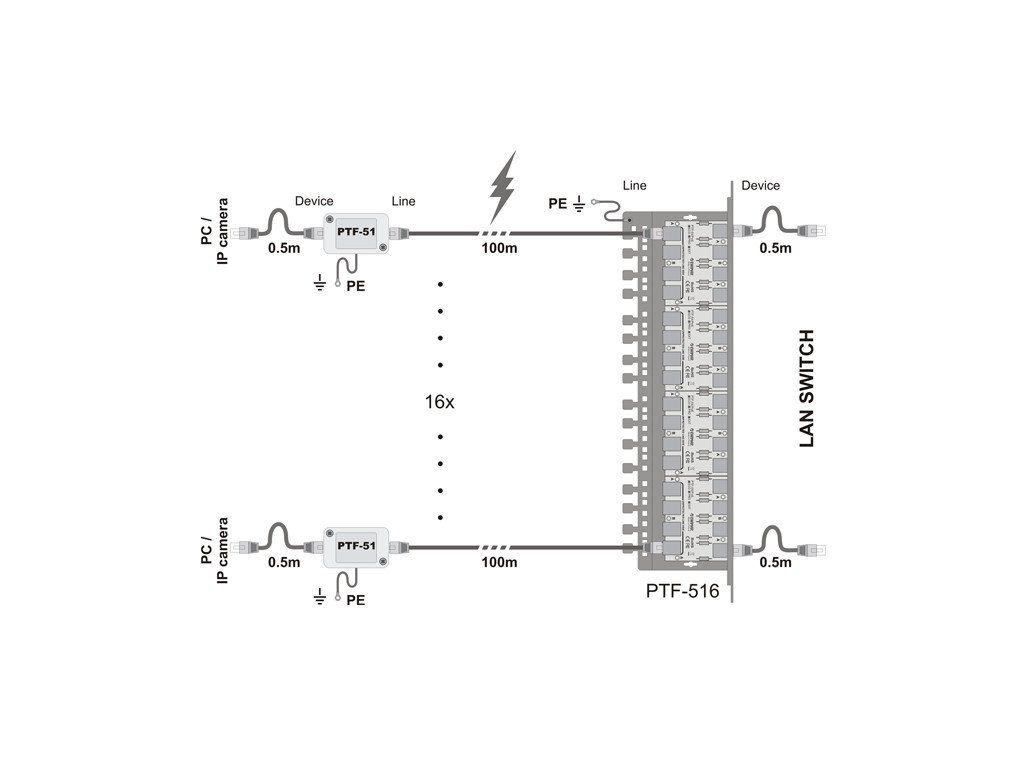

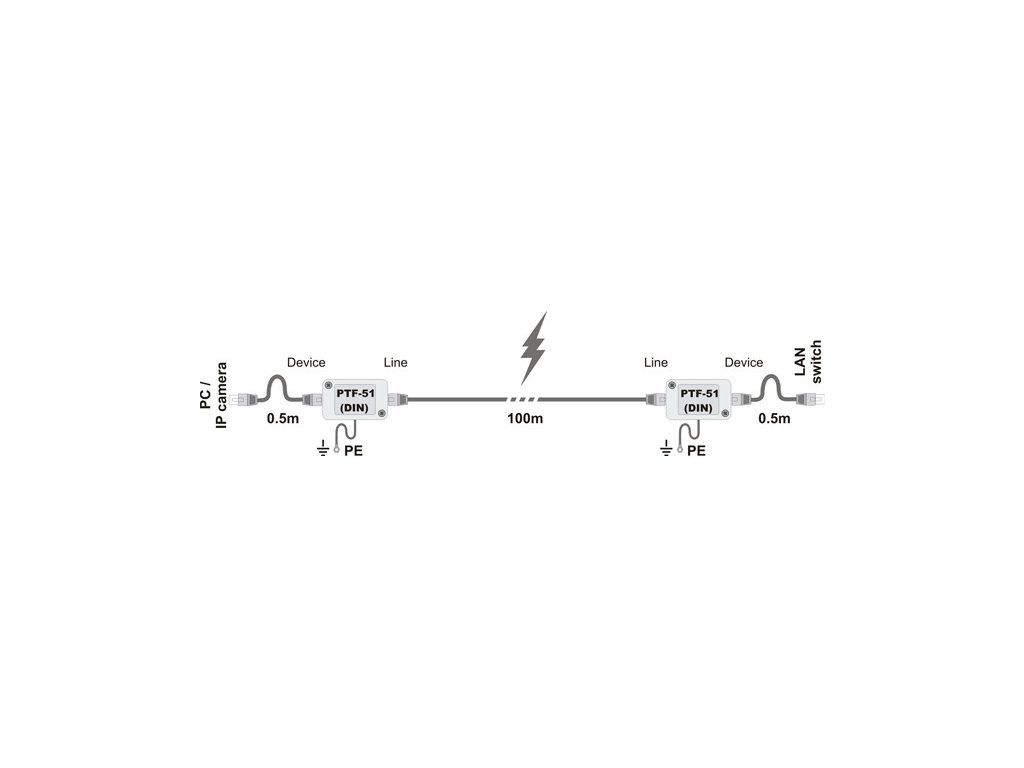

Pro ochranu jednoho obvodu LAN lze použít dvě jednokanálové ochrany, které se namontují na oba konce kabelu a odpovídajícím způsobem uzemní. Pokud je třeba chránit více obvodů LAN, doporučuje se použít vícekanálový svodič na straně přepínače LAN a jednokanálové svodiče na straně koncového zařízení.
Pokud je na straně externí IP kamery použit chránič řady PRO, musí být na straně přepínače LAN použit minimálně vícekanálový chránič řady PRO, jinak bude ochrana přepínače LAN nedostatečná.
Pokud bude ochrana řady PRO kombinována s patch panelem LAN, musí být založen na konektorech Keystone. Standardní patch panely se zásuvkami LSA (Krone) mají příliš nízkou odolnost tištěných obvodů proti nárazu a může dojít k jejich poškození.
Technické specifikace
| Datová linka | |
| Počet kanálů LAN | 1 |
| Podporované standardy sítě Ethernet | 10Base-T, 100Base-T |
| Používá se s kabeláží | FTP, UTP jakékoli kategorie |
| Vstupní konektor (nechráněná strana) | Stíněná zásuvka RJ-45 |
| Výstupní konektor (chráněná strana) | Stíněná zásuvka RJ-45 |
| Počet ochranných kroků | 2 (GDT, TVS) |
| Jmenovité stejnosměrné napětí (od sítě k zemi) UN | 90V DC |
| Maximální trvalé provozní napětí (od sítě k zemi) UC | 110V DC |
| Ochranná úroveň 1kV/μs (vedení-zem) UP | 600V |
| Vybíjecí proud (8/20 µs, vedení-zem) Iimp / vodič | 2,5 kA (max.) |
| Bleskový proud (10/350µs, vedení-zem) Iimp | 1kA |
| Jmenovité stejnosměrné napětí (od sítě k síti) UN | 3,3 V DC |
| Maximální trvalé provozní napětí (line-to-line) UC | 3,5 V DC |
| Ochranná úroveň 1kV/μs (line-to-line) UP | 20V |
| Vybíjecí proud (8/20 µs, line-to-line) Iimp | 100A |
| Oddělovací prvek | Nárazový odpor |
| Chráněné linky | 1-2, 3-6 |
| Kapacita (line-to-line) @1MHz | 6-15pF |
| Kapacita (linie-zem) @1MHz | 1-2pF |
| Sériový odpor | 2,2Ω / řádek |
| Jmenovitý proud IN | 300 mA / linka |
| Linka PoE | |
| Jmenovité stejnosměrné napětí (od sítě k síti) UN | 57V DC |
| Maximální trvalé provozní napětí (line-to-line) UC | 64V DC |
| Ochranná úroveň 1kV/μs (line-to-line) UP | 93V DC |
| Vybíjecí proud (8/20 µs, line-to-line) Iimp | 100A |
| Jmenovité stejnosměrné napětí (od sítě k zemi) UN | 90V DC |
| Maximální trvalé provozní napětí (od sítě k zemi) UC | 110V DC |
| Ochranná úroveň 1kV/μs (vedení-zem) UP | 600V |
| Vybíjecí proud (8/20 µs, vedení-zem) Iimp / vodič | 2,5 kA (max.) |
| Chráněné linky (páry) | (1+2)-(3+6), (4+5)-(7+8) |
| Provozní standard PoE | kompatibilní s IEEE 802.3af/at/bt-type 3 (HiPoE, UPOE) |
| Ztráta napájení PoE v ochranných obvodech | IEEE 802.3af, možnost A: 0,23W @48VDC |
| IEEE 802.3af, varianta B: 0,13W @48VDC | |
| IEEE 802.3at, varianta A: 0,68W @54VDC | |
| IEEE 802.3at volba B: 0,35W @54VDC | |
| IEEE 802.3bt, typ 3, možnost AB: 0,8W @54VDC | |
| *) údaje pro maximální zamýšlené zatížení | |
| Společné rysy | |
| Rozměry | 65 x 20 x 35 (mm) |
| Aplikace | Ochrana zařízení instalovaných v interiéru/venku |
| Montáž | Volně stojící skříň |
| Způsob uzemnění | Kabel |
| Těsnost pouzdra | IP20 |
| Provozní teplota | -40ºC ~ 60ºC |
Doplňkové parametry
| Kategorie: | Uzavretý televízny okruh Zvodiče prepätia Napájanie |
|---|---|
| Hmotnost: | 1 kg |
| EAN: | 52854 |
