SVODIČ PŘEPĚTÍ OPV-4

SPECIFIKACE

• Ochranné napětí : > 2.4V
• Maximální vybíjecí proud (8/20uS) : 5kA
• Úroveň ochrany při 1000 V/uS : 700V
• Průchozí tlumení : 0,3 dB
• Ochranný odpor při 10 V : > 20 GΩ
• Doba odezvy : 6.25 ns
• Kapacita : 57 pF
• Frekvenční odezva : 0-160 MHz
• Uzemnění : nepřímo, přes plynové jiskřiště a zemnicí šroub
• Typ vstupního konektoru : zásuvka BNC
• Typ výstupního konektoru : konektor BNC
• Hromadné : 160g
• Rozměry : 117x30x80 mm
• Provozní teplota : od -20oC do +50oC

VIDEO SVODIČ PŘEPĚTÍ
OPV-4

POPIS

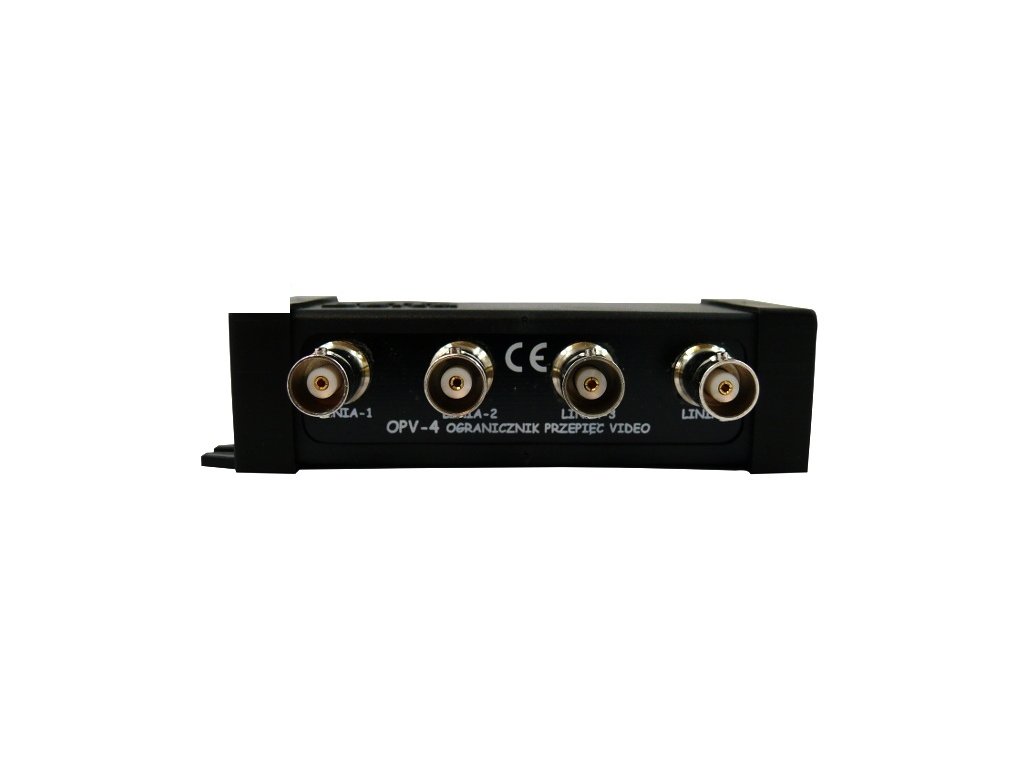

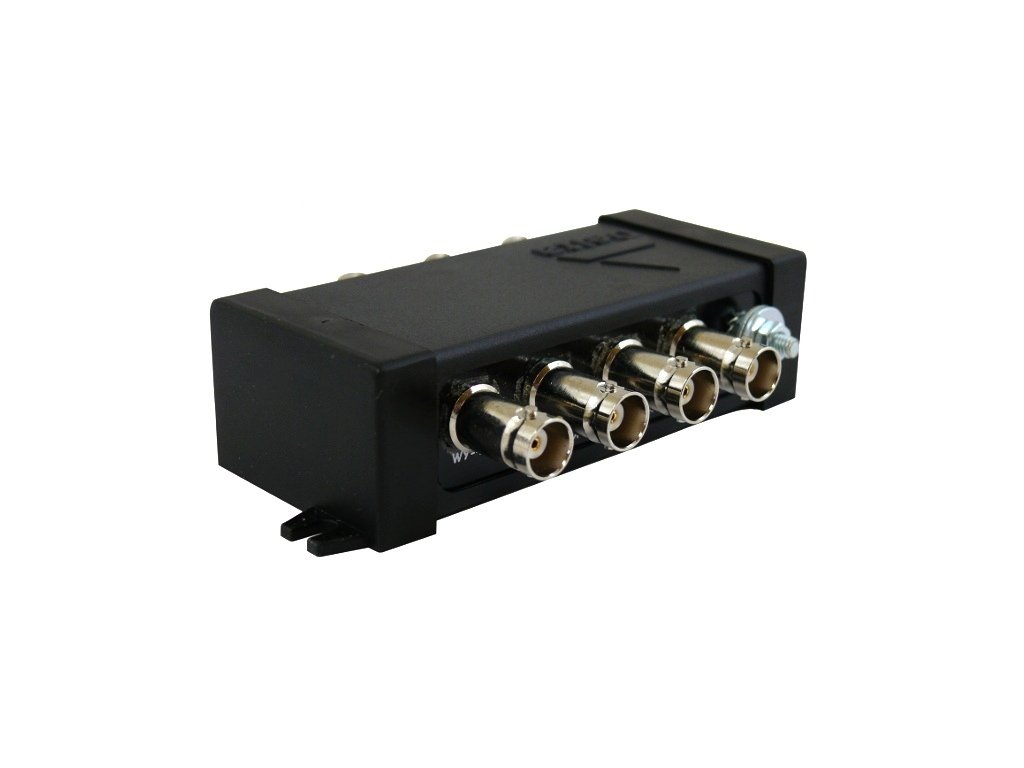

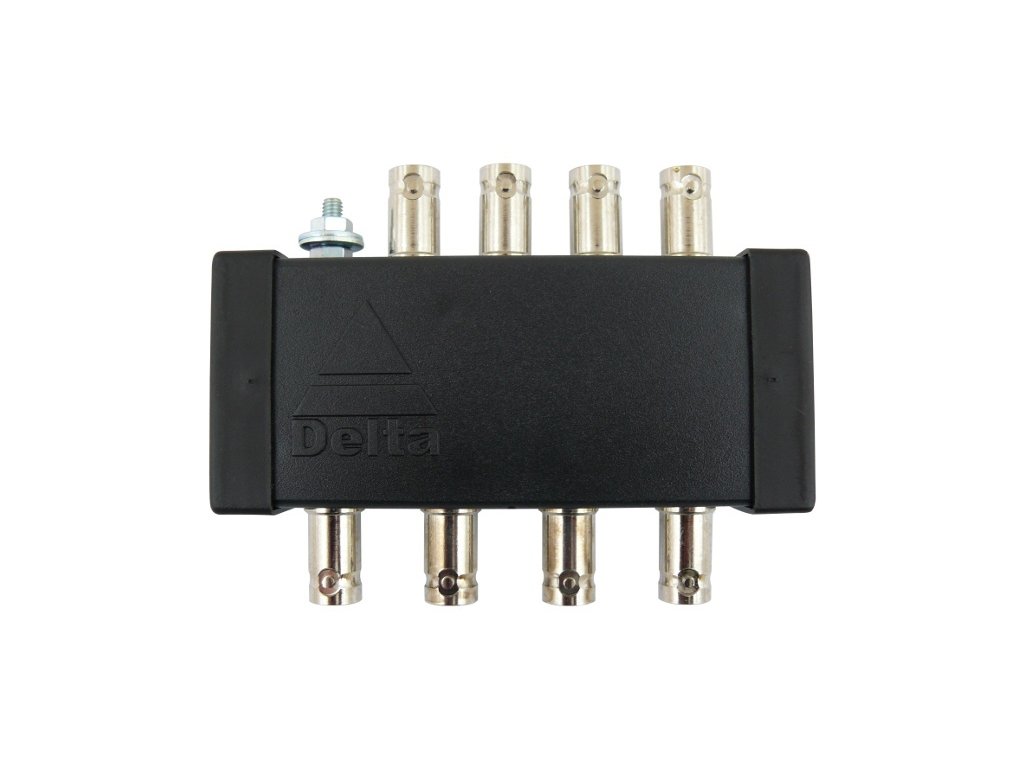

Statistiky ukazují, že přibližně 25 % škod na elektronických zařízeních je způsobeno přepětím generovaným elektromagnetickým polem vzniklým při blízkém úderu blesku. Svodič přepětí OPV-4 účinně chrání čtyři videopřenosové linky tím, že umožňuje vybití přepěťového proudu do země, čímž zajišťuje řádnou ochranu elektronického videozařízení. OPV-4 nezpůsobuje ztrátu kvality videosignálu a je pasivním zařízením, které nevyžaduje napájení.

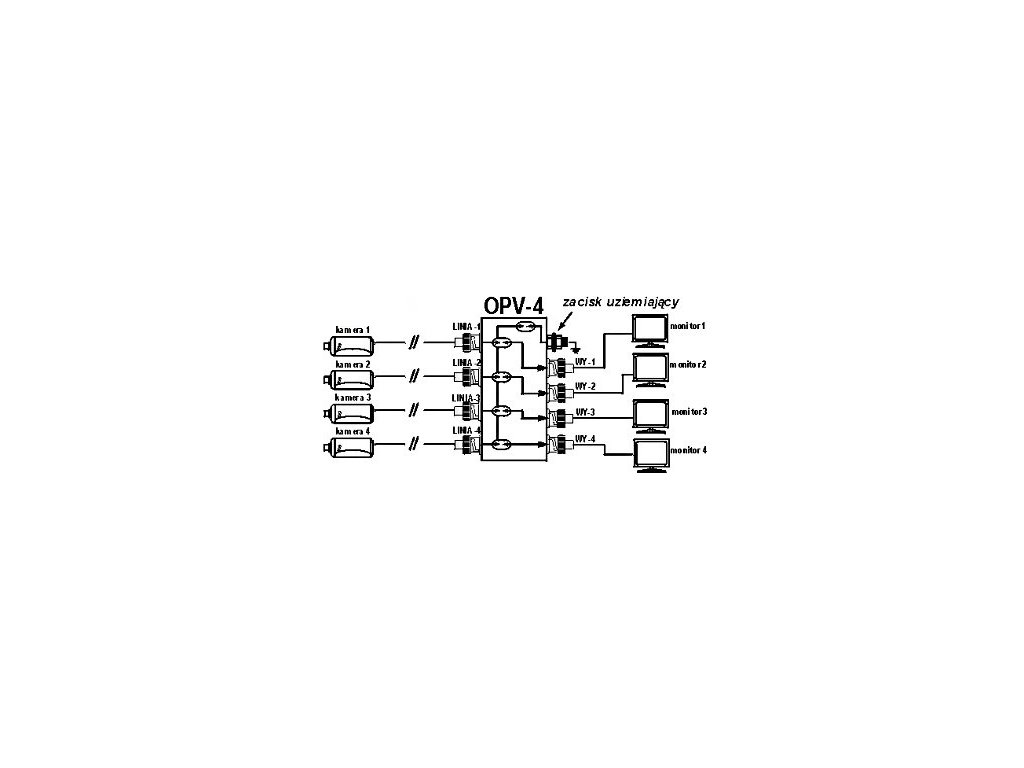

OPV-4 není symetrický a chráněné zařízení by mělo být připojeno k výstupním zásuvkám BNC (WY-1 až WY-4). Zásuvky BNC LINE by měly být připojeny k přenosovému vedení, na kterém se může vyskytnout přepětí. Práce na připojení by se neměly provádět během bouřky. OPV-4 by měl být připojen k dobrému uzemňovacímu systému. Svodič přepětí by měl být umístěn co nejblíže chráněnému zařízení. Připojení OPV-4 podle níže uvedeného schématu umožňuje chránit monitory nebo jiná zařízení (např. DVR).

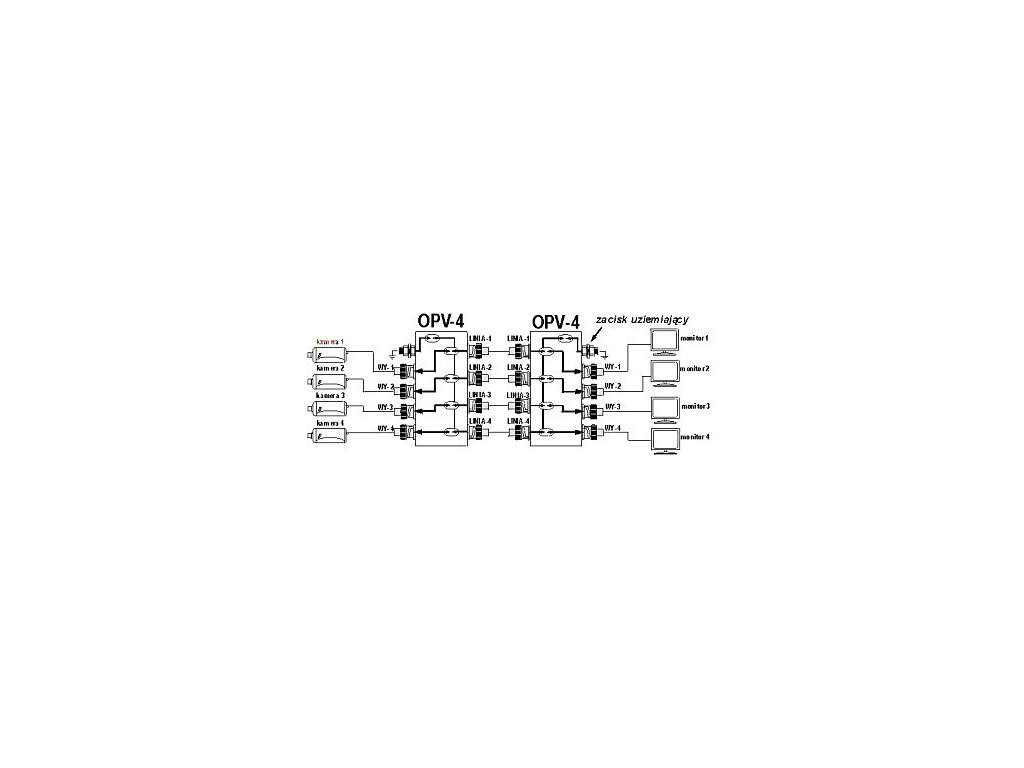

Aby byla všechna zařízení připojená k přenosovému vedení plně chráněna proti přepětí, mělo by být použito následující schéma.
