Svodič přepětí pro ochranu LAN EWIMAR BOX-PTU-51-EXT/PoE/MINI
Kód: 61580
Detailní popis produktu
Svodič přepětí ve vnějším pouzdře pro ochranu LAN EWIMAR BOX-PTU-51-EXT/PoE/MINI
Klíčové vlastnosti
Vysoce výkonná přepěťová ochrana pro 100Mbit LAN. Zařízení na ochranu portů LAN, chrání před přepětím a bleskem, ve vnějším krytu, BOX-PTU-51-EXT/PoE/MINI.
Účel
BOX-PTU-51-EXT/PoE/MINI je určen k ochraně směrovačů, přepínačů LAN, IP kamer, přístupových bodů WiFi a dalších zařízení pracujících ve 100Mbitových sítích. Má účinnost ochrany 4-5kA @ 8/20μs jednotlivě pro každý vodič kabelu (v závislosti na jejich tloušťce). Chrání koncová zařízení LAN instalovaná na stožárech nebo kovových konstrukcích, před účinky blesku, přepětí, sabotážních akcí a rozdílu potenciálů. Účinně eliminuje indukované přepětí při výbojích uvnitř přenosových párů a mezi napájecími páry PoE. Uzemňovací vodič odvádí napětí a přepěťové proudy z přeskoků jisker do země. Vestavěná pojistka MOSFET zvyšuje ochrannou účinnost a snižuje ekvipotenciální proudy mezi uzemňovacími body instalace CCTV.

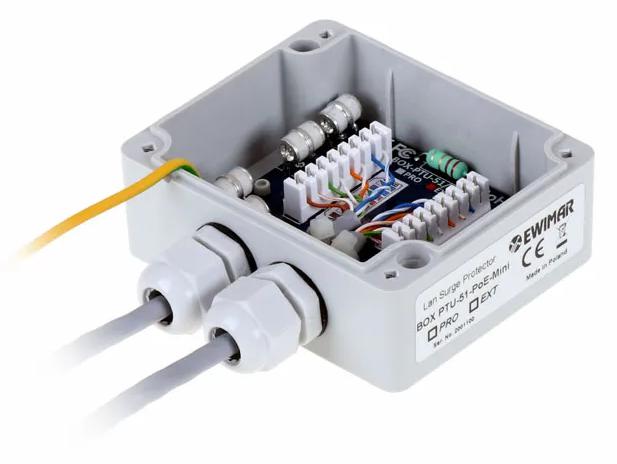

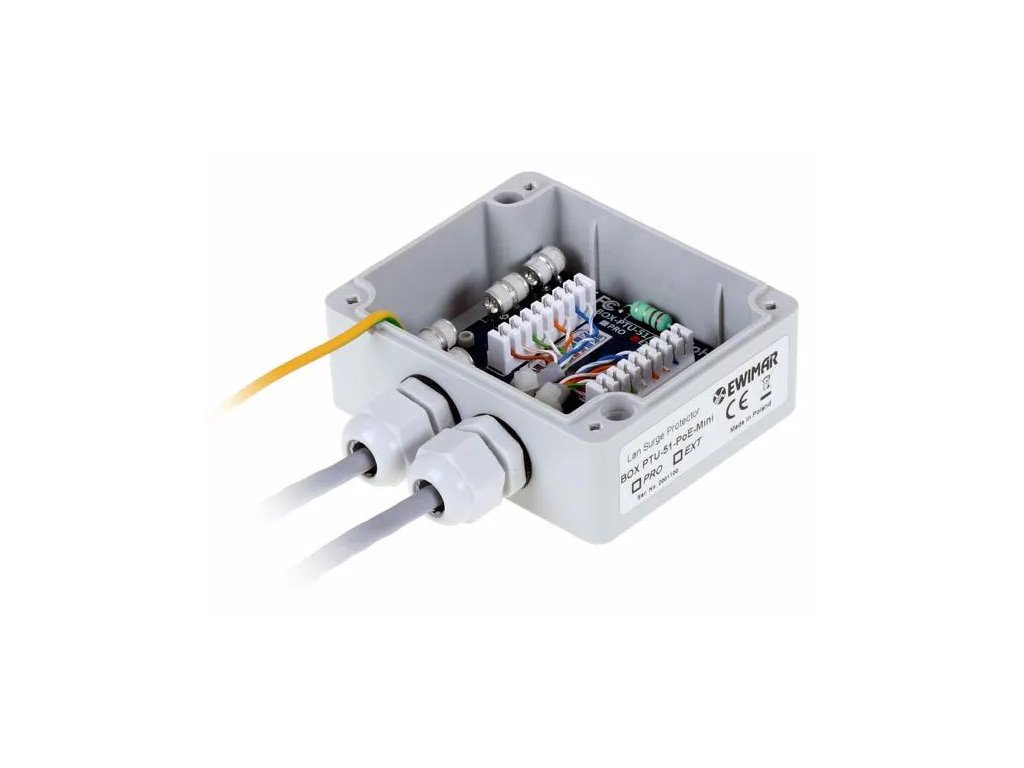

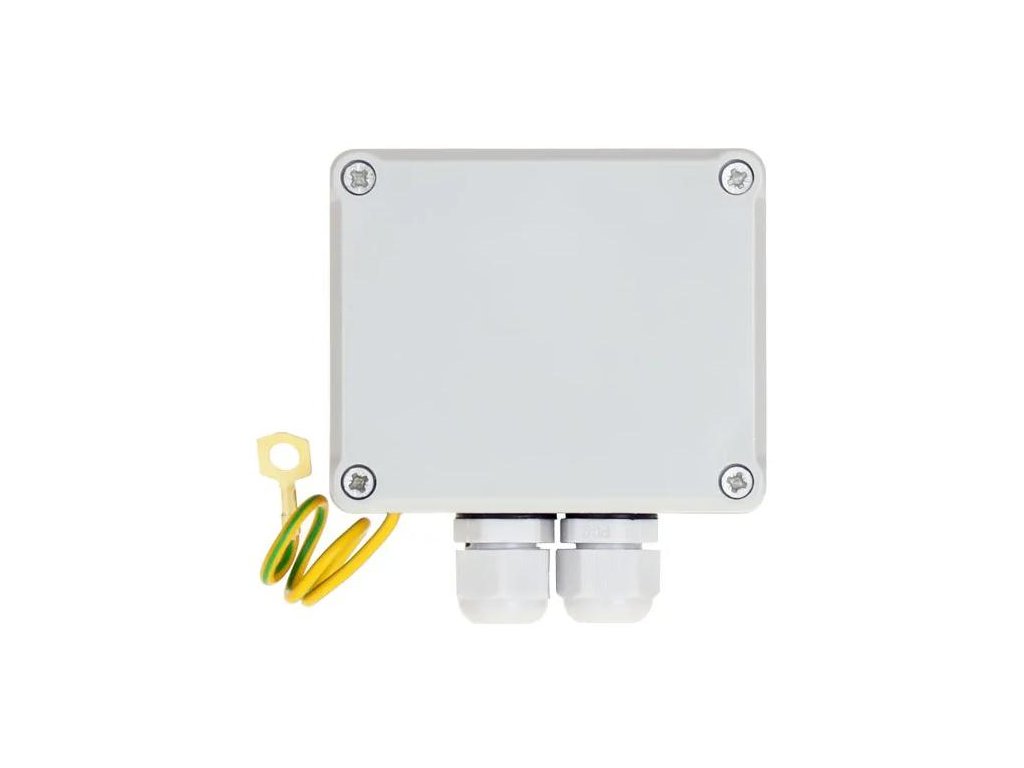

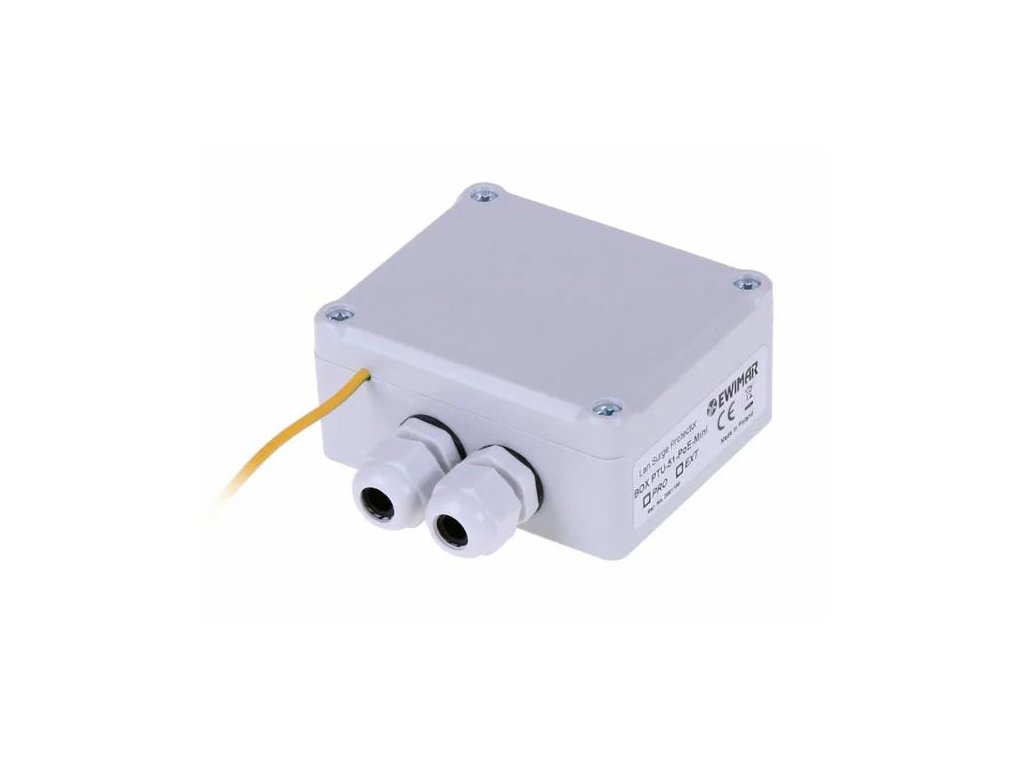

Je vybaven hermetickým vnějším krytem s těsnicími vývodkami a konektory LSA pro chráněnou a nechráněnou stranu, které mají vyšší pevnost spojení než zásuvky RJ-45. Jeho malé rozměry umožňují použití v instalacích, kde je velmi málo místa, například instalace uvnitř sloupů.
Produkt lze použít pro kabely UTP a FTP kategorie 5, 5e, 5 a 6a, ale v každém případě poskytuje připojení s maximální rychlostí až 100 Mbit.
Je vynikající pro ochranu nadzemních vedení LAN, která jsou vystavena vysokým indukovaným napětím ve vodičích a vysokým rázovým proudům, které mohou pronikat z kovových konstrukcí, okapů, stožárů atd.

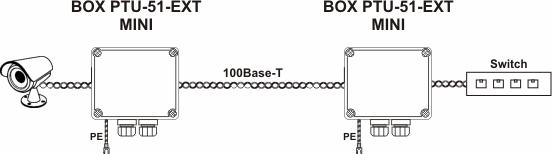

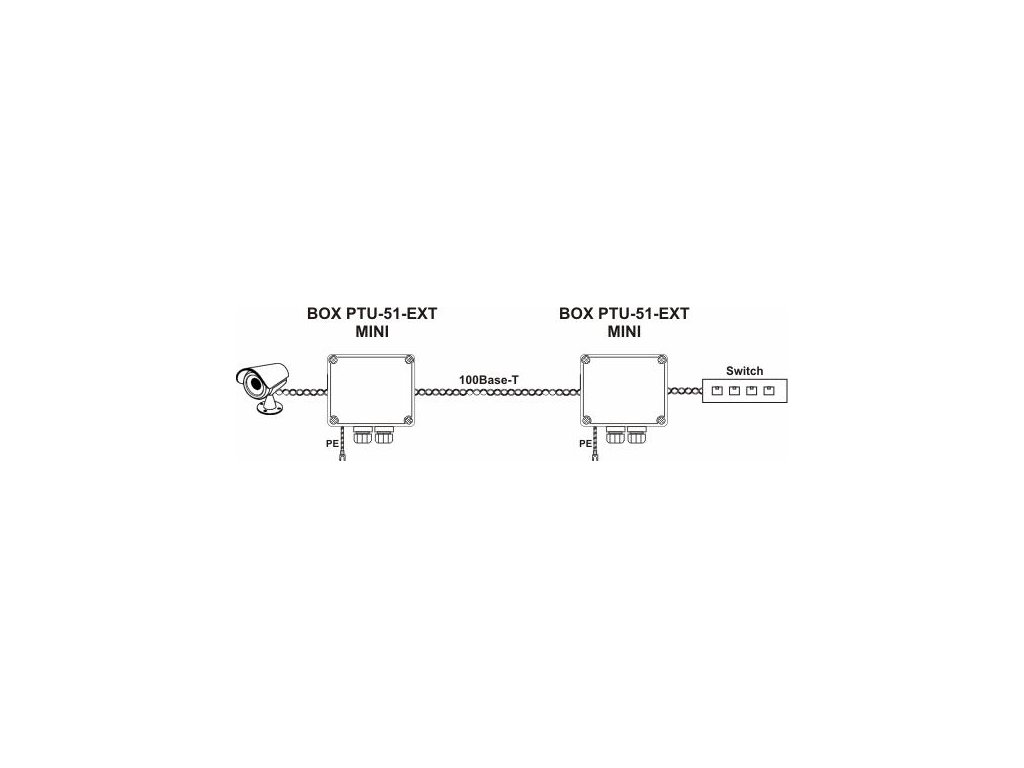

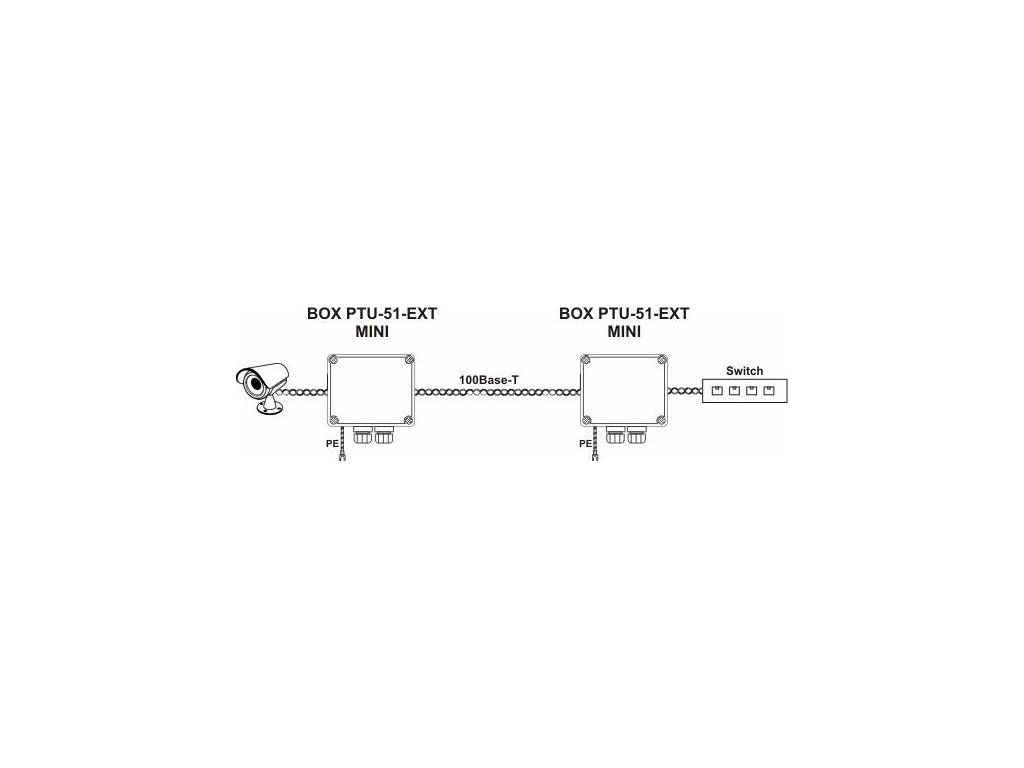

Lze jej použít s ostatními ochranami PRO nebo EXT společnosti Ewimar, ale pro zajištění plné ochrany nadzemního vedení se doporučuje použít dvě stejná zařízení - jedno na každém konci kabelu. Tím se vyrovná přepěťová odolnost celého obvodu bez ohledu na to, kam elektrický náboj pronikne.
Výrobek je testován podle kategorií D1, C2, C1, B2. Je určen pro použití na hranicích zón LPZ0/LPZ1 nebo vyšších.
Technické specifikace
| Datová linka | |
| Počet kanálů | 1 |
| Kompatibilita se sítěmi | 10Base-T, 100Base-T (100Mbit) |
| Používá se s kabeláží | FTP, UTP jakékoli kategorie |
| Vstupní konektor (LINE) | Konektor LSA (Krone) + stínění |
| Výstupní konektor (DEVICE) | Konektor LSA (Krone) + stínění |
| Počet ochranných kroků | 3 (GDT, MOSFET, TVS) |
| Jmenovité stejnosměrné napětí (od sítě k zemi) UN | 90V DC |
| Maximální trvalé provozní napětí (od sítě k zemi) UC | 110V DC |
| C1: Ochranná úroveň 1kV/μs (vedení-zem) UP | 600V |
| C2: Vybíjecí proud (8/20 µs, vedení-zem) lmax / vodič | 5kA |
| D1: Maximální bleskový proud (10/350 µs, vedení-zem) Iimp | 2kA |
| Jmenovité stejnosměrné napětí (od sítě k síti) UN | 3,3 V DC |
| Maximální trvalé provozní napětí (line-to-line) UC | 3,5 V DC |
| B2: Ochranná úroveň 1kV/μs (line-to-line) UP | <10V |
| C1: Vybíjecí proud (8/20 µs, line-to-line) Iimp | 2kA |
| Oddělovací prvek | Pojistka MOSFET |
| Chráněné linky | 1-2, 3-6 |
| Kapacita (line-to-line) @1MHz | 6-15pF |
| Kapacita (linie-zem) @1MHz | 2-3pF |
| Sériový odpor | 6Ω / řádek |
| Jmenovitý proud IN | 300 mA / linka |
| Linka PoE | |
| Jmenovité stejnosměrné napětí (od sítě k síti) UN | 57V DC |
| Maximální trvalé provozní napětí (line-to-line) UC | 64V DC |
| B2: Ochranná úroveň 1kV/μs (line-to-line) UP | 93V DC |
| C1: Vybíjecí proud (8/20 µs, line-to-line) Iimp | 2kA (možnost A), 250A (možnost B) |
| Jmenovité stejnosměrné napětí (od sítě k zemi) UN | 90V DC |
| Maximální trvalé provozní napětí (od sítě k zemi) UC | 110V DC |
| C1: Ochranná úroveň 1kV/μs (vedení-zem) UP | 600V |
| C2: Vybíjecí proud (8/20 µs, vedení-zem) lmax/vodič | 5kA |
| Chráněné linky (páry) | (1+2)-(3+6), (4+5)-(7+8) |
| Provozní standard PoE | kompatibilní s IEEE 802.3af/at/bt-type 3 (HiPoE, UPOE) |
| Společné rysy | |
| Rozměry | 90 x 75 x 41 (mm) - bez vývodek |
| Aplikace | Ochrana zařízení instalovaných v interiéru/venku |
| Montáž | Volně stojící pouzdro / nástěnné pouzdro / držák na sloup U-BOX |
| Způsob uzemnění | Kabel |
| Těsnost pouzdra | IP65 |
| Provozní teplota | -40ºC ~ 60ºC |
Doplňkové parametry
| Kategorie: | Uzavretý televízny okruh Zvodiče prepätia LAN |
|---|---|
| Hmotnost: | 0.2 kg |
| EAN: | 5904041750403 |
| Chráněná linka: | A |
| Počet kanálů: | 1 ks. |
| Rozměry v mm (š x v x h): | 51x31x24 (mm) |
| Typ konektoru: | RJ45 |
